100毫米行程气动剪式升降作业平台

　　这款短行程气动剪式升降结构，核心适配工位间小幅度高度差调整场景，常见于电子组装流水线旁的物料接驳、工装夹具的高度适配、轻型工件的工序间举升转移，尤其适合对升降行程精度要求较高、作业空间紧凑的生产工位，比如光伏组件组装线的型材抬升定位、小型零部件加工工位的工件高度微调，不需要大行程举升的作业场景下，相比液压升降结构，气动驱动的响应速度更快，不会出现液压油渗漏污染工位的问题，适配洁净度要求较高的组装车间使用。

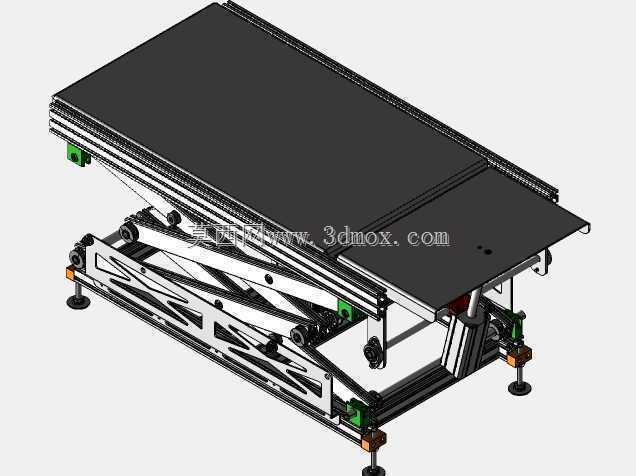

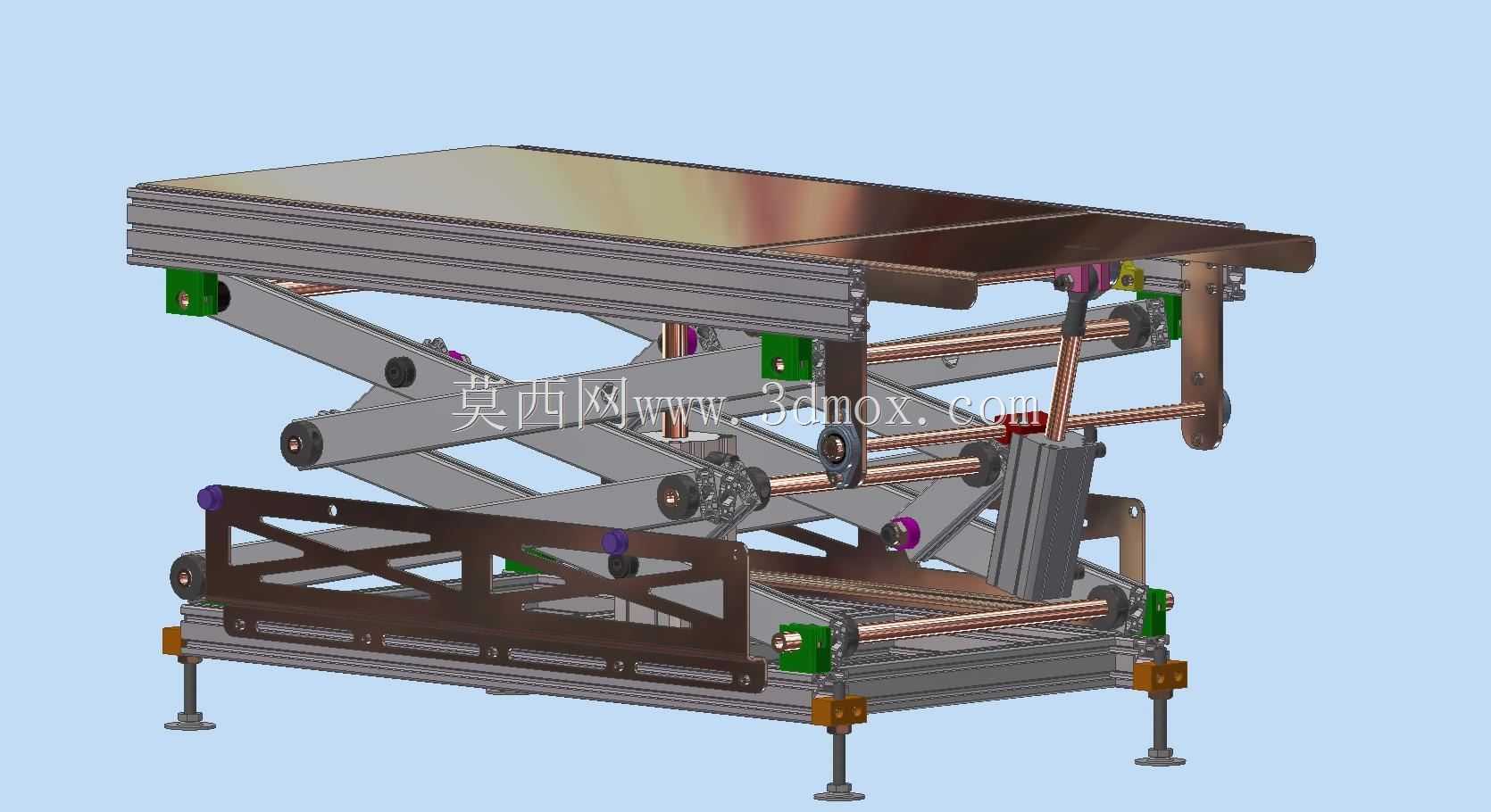

　　从功能特性来看，该结构采用双层交叉剪臂作为支撑主体，剪臂铰接点处采用自润滑轴套配合销轴连接，降低反复升降过程中的铰接磨损，驱动端采用横向布置的气缸配合丝杆传动结构，气缸伸缩时带动交叉剪臂绕铰接点转动，实现台面的平稳升降，100毫米的行程刚好覆盖多数工位的高度调整需求，不会因为行程过大导致结构冗余，台面采用铝合金型材拼接框架搭配不锈钢台面，既保证台面的平面度，又能控制整体设备重量，底部框架同样采用铝型材搭建，四个角点设置可调脚杯，安装时可以通过脚杯调整设备整体水平度，抵消地面不平整带来的台面倾斜问题，避免升降过程中出现卡滞。

　　设计思路上，该结构优先考虑了工位适配的灵活性，整体框架采用标准铝型材槽口设计，后期可以根据实际使用需求在台面加装定位夹具、挡边、输送辊道等附属结构，不需要额外在框架上打孔焊接，剪臂的铰接点位置经过受力校核，当台面承载额定载荷时，剪臂的受力分布均匀，不会出现单侧应力集中导致的臂体变形，驱动端的气缸安装座采用腰型孔设计，装配时可以微调气缸的安装位置，抵消零件加工带来的装配误差，保证气缸伸缩过程中始终与传动丝杆保持同轴，避免气缸杆受径向力导致密封件过早损坏。

　　安装边界方面，该升降台收缩状态下整体高度较低，不需要开挖地面基坑，直接放置在车间地面即可完成安装，底部脚杯的调节行程可以覆盖15毫米的地面高度差，台面的长宽尺寸适配多数标准周转箱、小型工装板的放置需求，设备两侧预留的气动接口可以直接对接车间现有压缩空气管路，不需要额外配置液压站等附属动力设备，接入气源后即可通过换向阀控制升降动作，升降过程中剪臂两侧设置的导向铜块可以沿底部框架的导轨滑动，限制剪臂的横向窜动，保证台面升降过程中始终保持水平，不会出现偏摆，台面边缘设置的延伸搭板可以在升降到位后与相邻输送线台面搭接，消除台面间的高度差与缝隙，方便工件或工装板平稳转移。

　　在实际选型适配时，该结构适合承载重量在百公斤级以内的轻型物料举升，相比手动升降结构，气动驱动可以降低操作人员的劳动强度，相比电动升降结构，气动驱动的成本更低，维护更简单，只需要定期检查铰接点的润滑情况、气缸的密封状态即可，不需要复杂的电气调试，对于需要频繁调整工位高度的组装、检测、包装工位都有较好的适配性，结构上的所有外露传动部件都预留了防护罩安装位，后期可以根据车间安全规范加装防护挡板，避免操作人员误触运动部件造成安全隐患。
