户外商用立式不锈钢烧烤炉结构设计

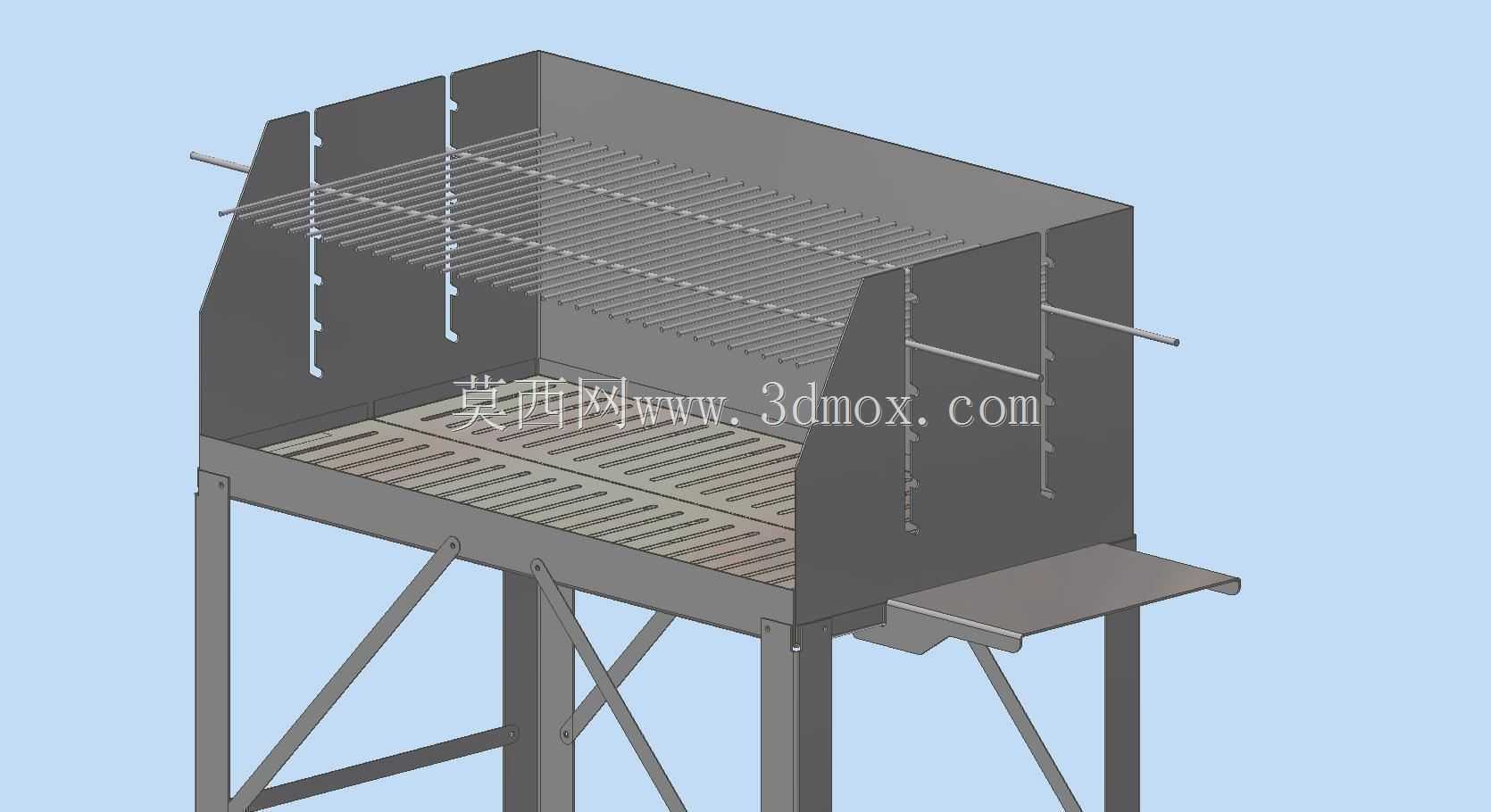

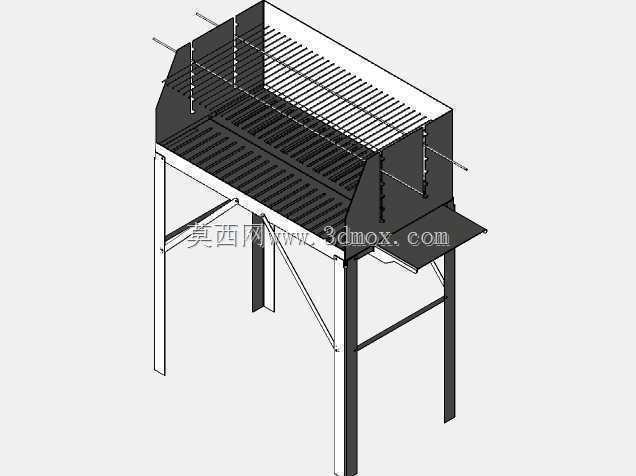

　　这款立式不锈钢烧烤设备的结构设计，首先锚定了户外流动摊点、门店外摆、露营营地集中用餐这类高频商用烧烤场景的实际使用需求，区别于家用小型便携烤炉，整体采用落地支架式结构，从根源上规避了桌面放置带来的操作高度不适、占用操作台面积的问题。设备主体分为下部支撑框架、中部炭槽承托结构、上部挡风围板、烤网组件以及侧边置物托板几个核心模块，各模块之间采用螺栓可拆卸连接，既方便生产环节的板材下料与折弯加工，也能降低运输过程的包装体积，用户收到后可快速完成组装，无需复杂的焊接工序。

　　支撑框架采用方管焊接加斜撑加固的结构形式，四条竖直支腿作为主要承重构件，相邻支腿之间设置X型斜撑，抵消设备在放置、移动过程中产生的侧向扭力，避免长期使用后出现框架变形、支腿外撇的问题，支腿底部预留了可调脚垫的安装位置，可适配户外不平整的地面，保证烤网始终处于水平状态，防止烤制过程中食材、油脂向一侧滑落。中部的炭槽承托结构采用漏孔式钢板设计，漏孔沿板材长度方向均匀排布，既可以让木炭燃烧产生的炭灰自然下落至接灰区域，减少炭槽内的积灰堵塞通风孔隙，也能让外部空气从漏孔进入炭层底部，为木炭燃烧提供充足的氧气，避免出现闷燃、起火苗不均的情况，炭槽与支撑框架之间采用挂接式固定，可整体抽出，方便日常使用后的炭灰清理与炭槽维护。

　　上部的挡风围板采用三面围合结构，高度覆盖烤网上方150mm左右的区域，可有效阻挡户外场景下的侧向风对木炭燃烧的干扰，减少热量散失，同时避免风把炭灰吹到烤制的食材上，围板上预留了烤网高度调节的挂孔，可根据不同食材的烤制需求，调整烤网与炭层之间的距离，比如烤制易熟的蔬菜时可将烤网调高，避免烤焦，烤制厚切肉类时可将烤网调低，获得更高的烤制温度。烤网采用圆钢纵横焊接的栅格结构，栅格间距控制在12mm，既可以保证热量均匀传递到食材底部，也能防止小块食材从缝隙掉落，烤网两端伸出的圆钢轴直接搭在围板的挂孔上，无需额外的固定件，可直接抬起翻面或者取下清理。

　　侧边设置的置物托板采用翻折式结构，不用时可向下翻折贴合设备侧面，减少存放时的占用空间，使用时翻起后通过下方的三角支撑件承重，可临时放置待烤食材、调料瓶、烤制工具等，无需额外搭配侧边置物桌，提升操作的便捷性。整体结构的板材选型全部采用食品级不锈钢材质，耐受高温烤制环境下的氧化锈蚀，同时方便日常使用后的油污擦拭清理，不会因为长期接触油脂、调料出现生锈掉渣的问题。

　　从安装边界来看，设备整体占地尺寸控制在1200mm*600mm的矩形范围内，操作时需要在设备前后各预留不小于800mm的操作空间，方便操作人员翻面、取放食材，设备总高度控制在1100mm左右，匹配成年人站立操作的舒适高度，无需弯腰操作，长时间烤制作业也不容易产生疲劳感。设计过程中充分考虑了商用场景下的高频率使用需求，所有承重部位的板材厚度都做了冗余设计，避免长期高温承重出现变形，各活动连接部位都预留了足够的装配间隙，不会因为高温热胀冷缩出现部件卡滞无法拆卸的问题，同时整体结构没有复杂的曲面造型，所有零部件都可以通过激光下料、数控折弯、标准件装配完成，生产加工难度低，适合批量加工制造。
