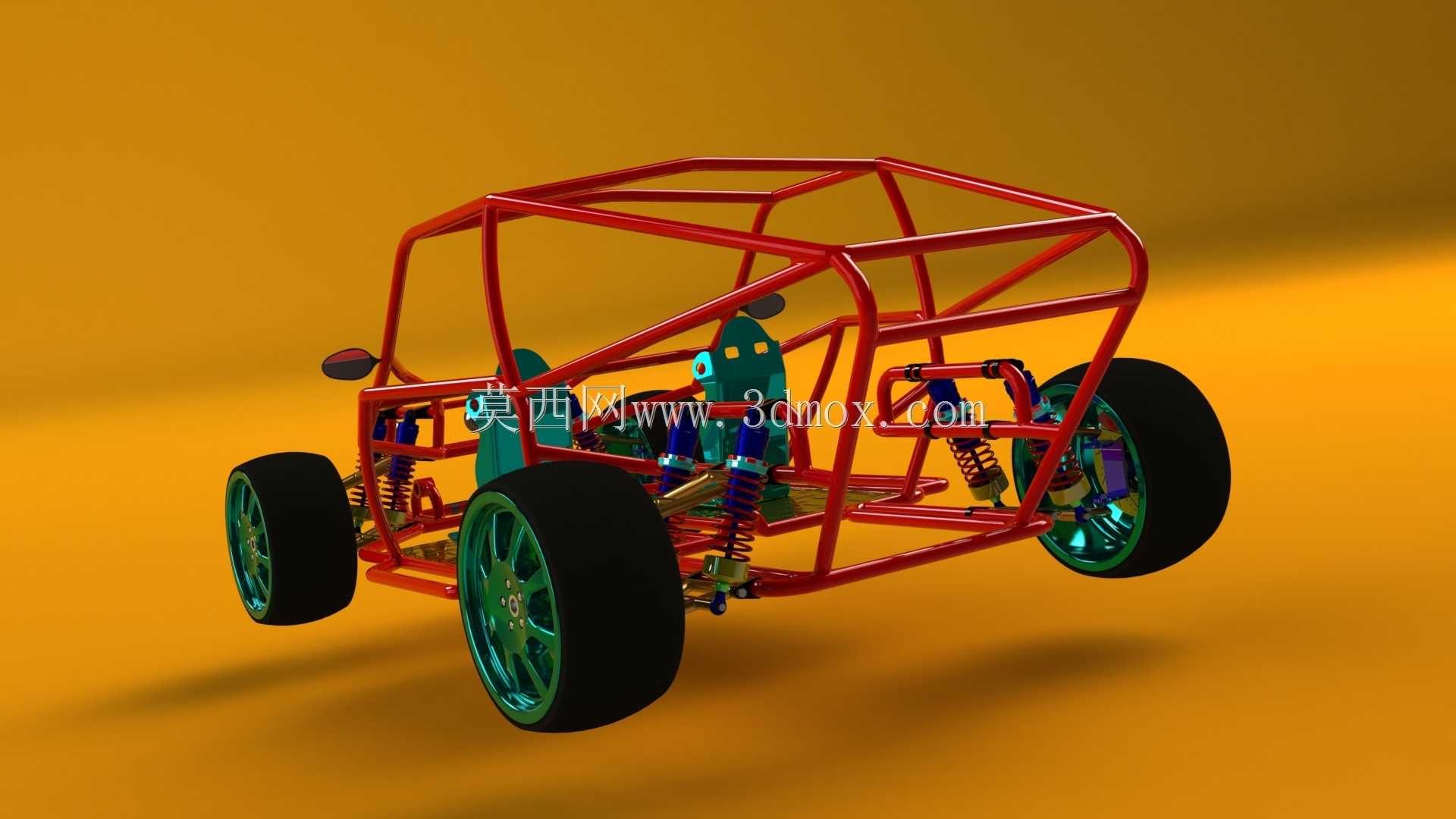

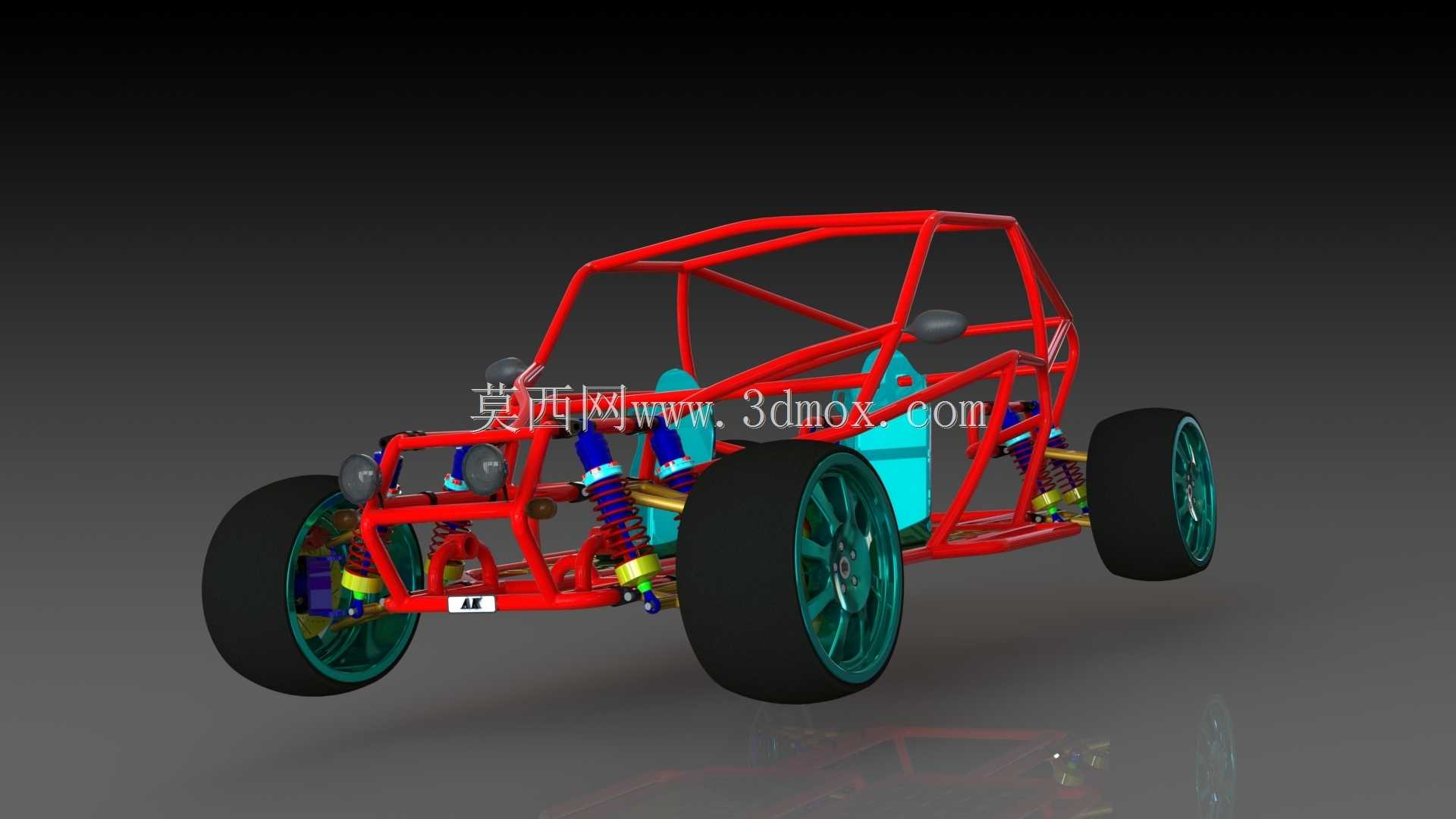

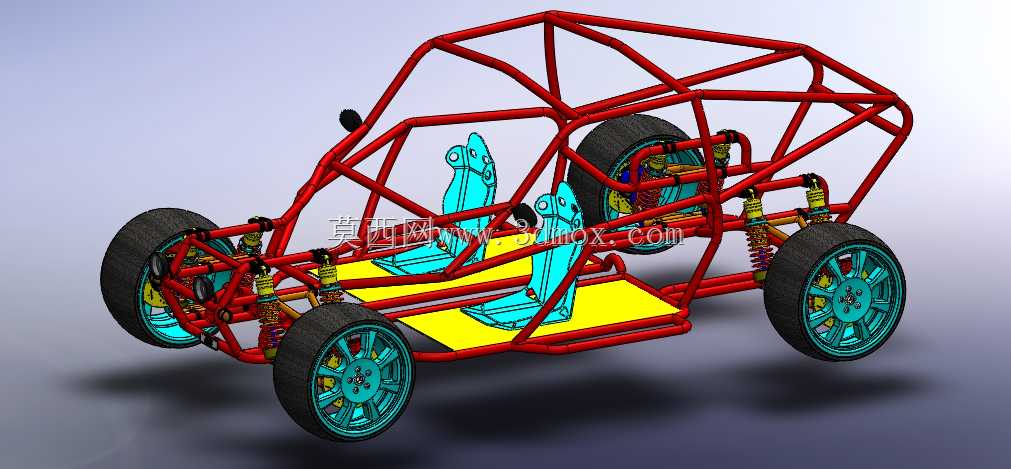

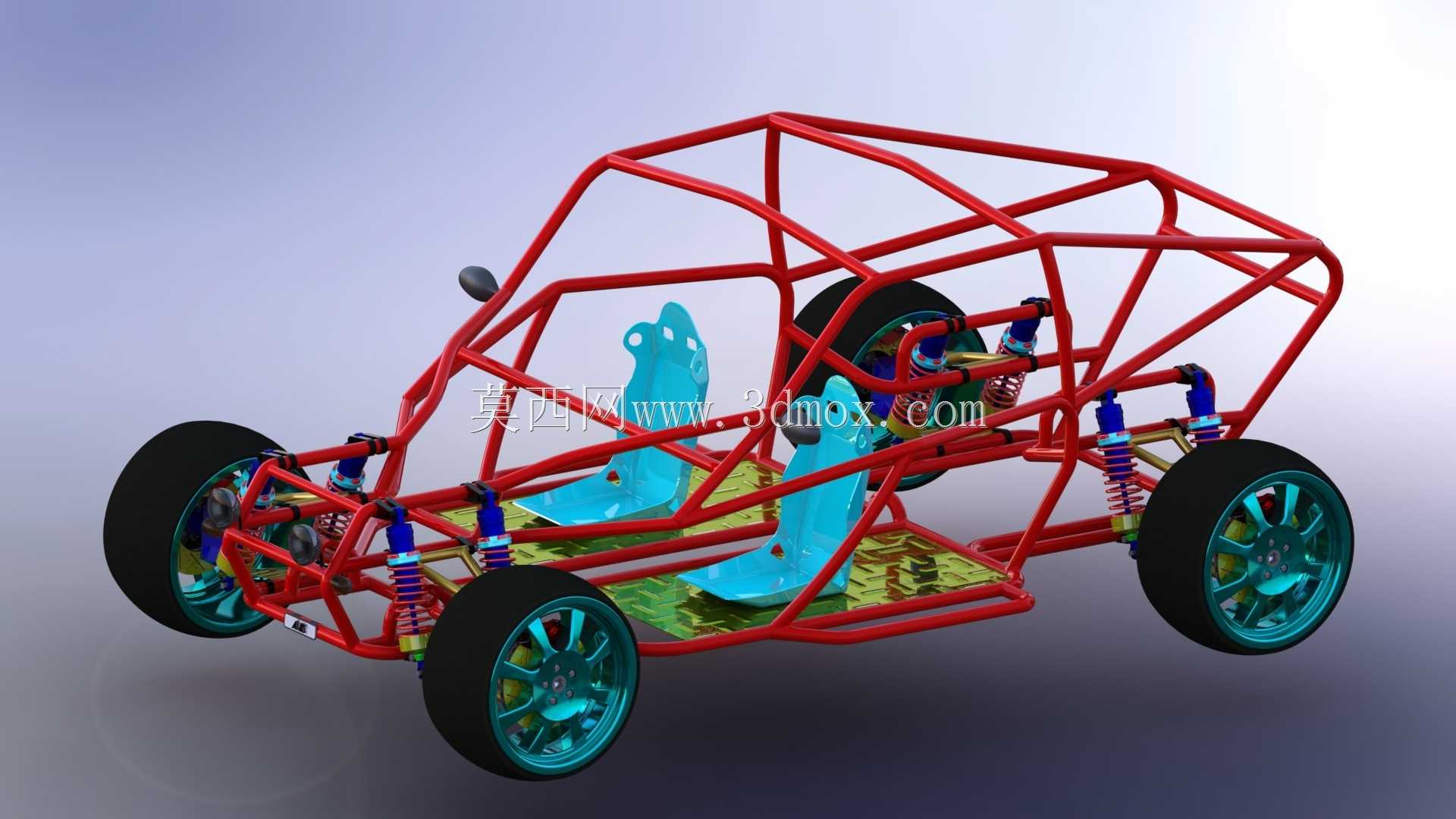

钢管结构越野卡丁车全车架结构设计

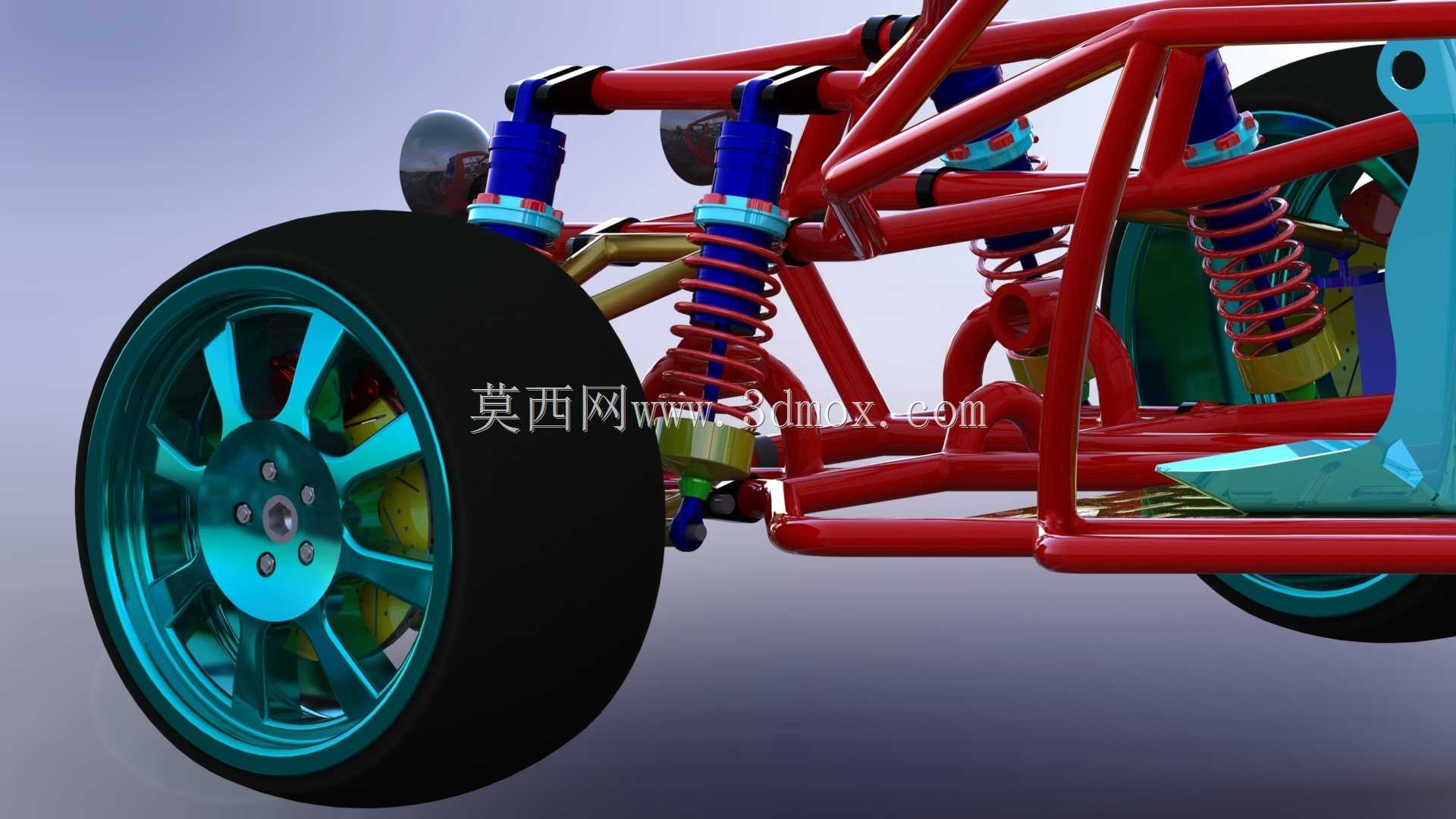

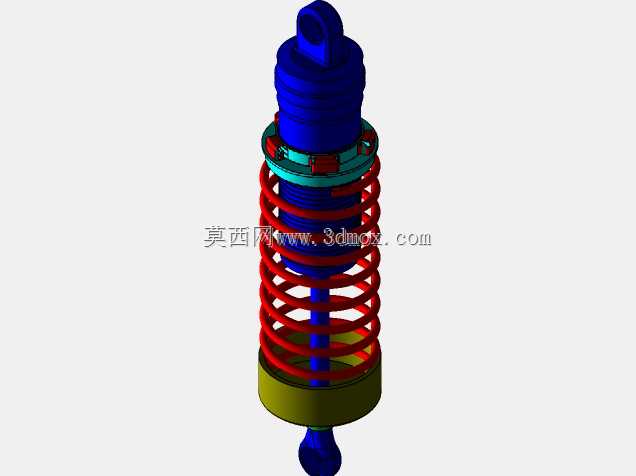

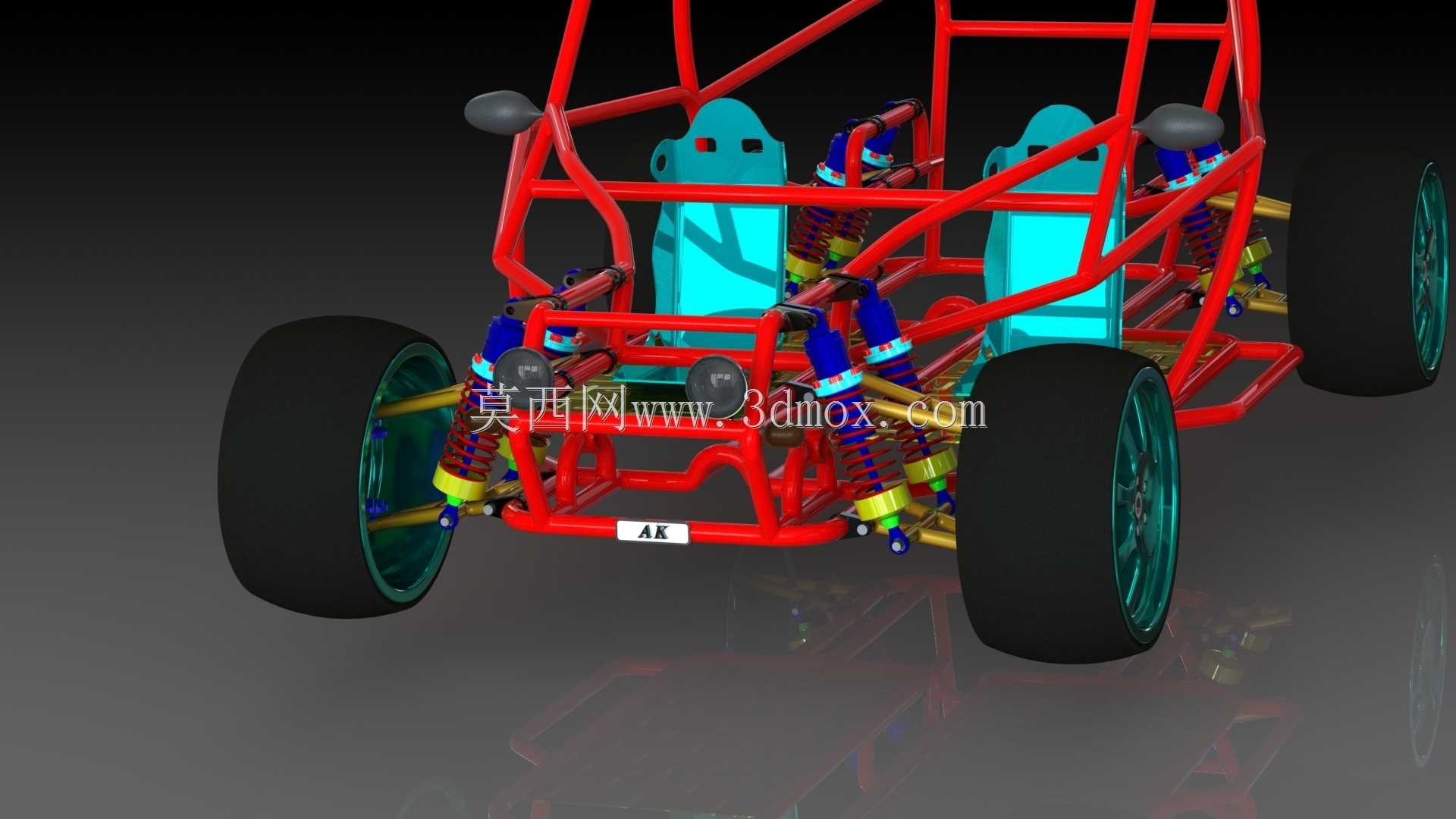

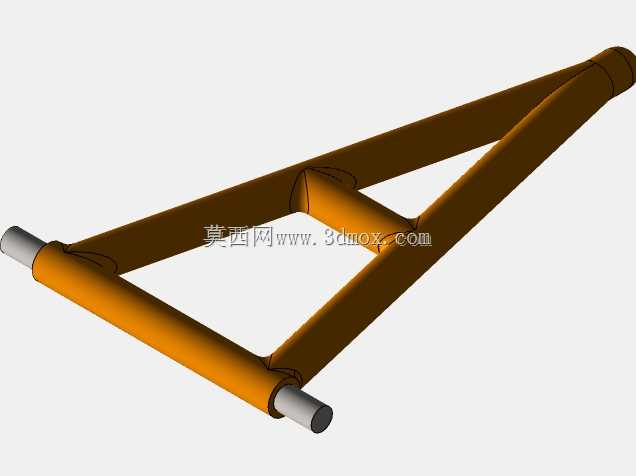

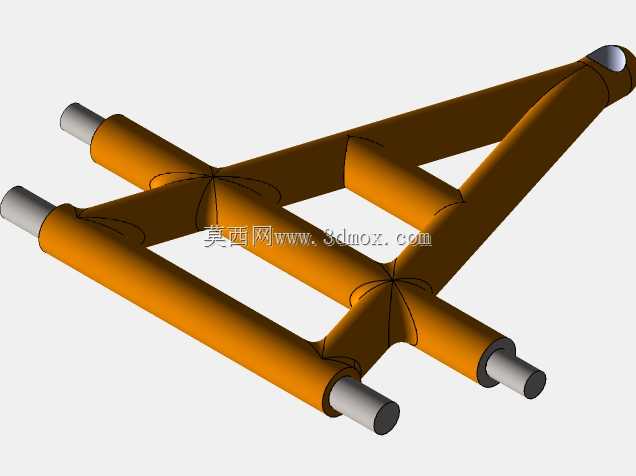

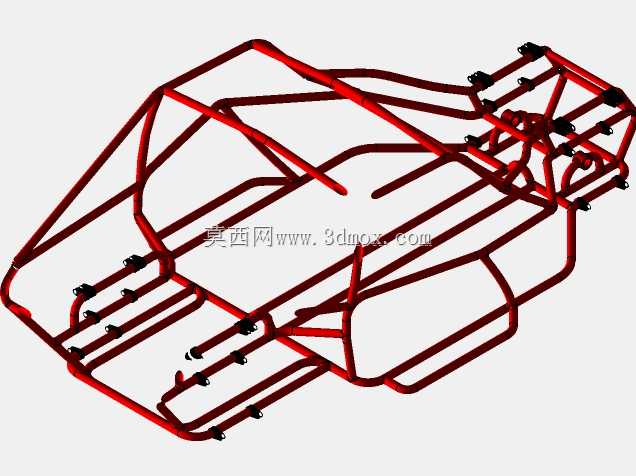

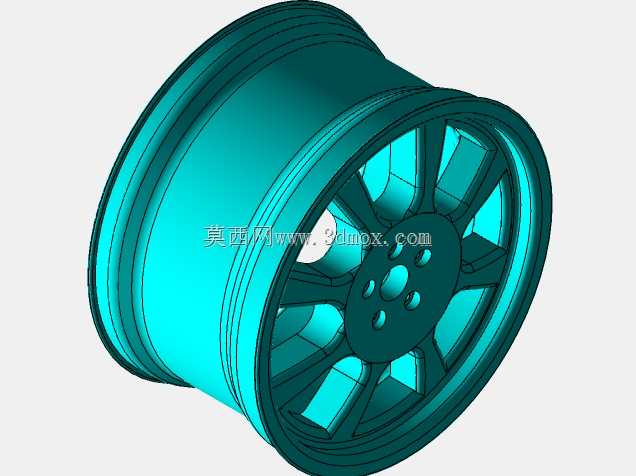

非铺装路面行驶时，裸露钢管车架的焊缝应力集中是最容易被忽略的失效隐患，这套越野卡丁车的管架结构在弯折节点处做了圆弧过渡处理，没有采用直角拼接的粗放设计，避免了越野工况下连续颠簸带来的焊缝撕裂风险。主防滚环的管径比侧围支撑管粗两个规格，在侧翻时能优先承接冲击力，不会出现侧围管先变形挤压乘员舱的问题。前后悬架的安装支座直接焊接在主纵梁的加厚衬片上，没有直接焊在薄壁管身，长行程减震器往复工作时，支座位置的管体不会因为局部应力过大出现凹陷。转向机的安装位预留了0.8毫米的装配公差，转向横拉杆的球头销在车架跳动时不会和周边钢管发生运动干涉，哪怕悬架压缩到极限行程，转向机构也不会卡滞。轮边的轮毂轴承座和半轴的同轴度公差控制在0.1毫米以内，高速行驶时不会出现车轮偏摆的抖动问题。车架的钢管排布避开了后期加装覆盖件的安装点位，外覆的塑料板件可以直接通过卡扣固定在预设的支架上，不需要额外在主结构管上打孔削弱强度。油门和刹车踏板的安装支架做了下沉设计，脚部操作空间比常规管架卡丁车宽出四十毫米，长时间驾驶不会出现腿部局促的疲劳感。后排座椅的安装横梁做了局部加厚，双乘员乘坐时的载荷能均匀分散到两侧纵梁，不会出现横梁中部下挠的变形。油箱的安装位设置在车架中部的重心位置，燃油消耗过程中整车重心偏移量极小，过弯时的配重变化不会影响操控稳定性。线束的走向全部沿着钢管内侧排布，预留了专用的卡扣固定点，越野路段飞溅的碎石不会直接打在线束上，也不会出现线束和运动部件摩擦破损的风险。前防撞杠的延伸长度比前轮突出十五厘米，正面碰撞时能先承接冲击力，不会直接损伤前轮的转向节和悬架摆臂。
