编织纹理高帮休闲鞋曲面造型设计

　　日常鞋履产品的结构设计中，曲面流畅度与纹理贴合度是决定成品外观质感与穿着适配性的核心要素，这款高帮休闲鞋的三维造型构建，全程围绕曲面连续性控制与材质纹理映射逻辑展开，完全匹配制鞋行业从设计打样到量产开模的全流程应用需求。在鞋品开发的实际场景里，这类带复杂编织纹理的高帮鞋款，多用于日常通勤、轻户外出行场景，设计阶段需要同时兼顾鞋腔包裹性、鞋身弯折韧性与外底防滑耐磨的基础功能，三维模型的构建精度直接影响后续鞋楦调整、面料裁切、鞋底开模的工序误差。从造型构建逻辑来看，鞋身主体曲面通过放样命令逐段调整截面轮廓生成，鞋头位置的截面曲率做了收窄处理，匹配人体脚趾的自然排布形态，避免穿着时出现顶脚的挤压问题；鞋帮高度设定在脚踝下方12mm位置，

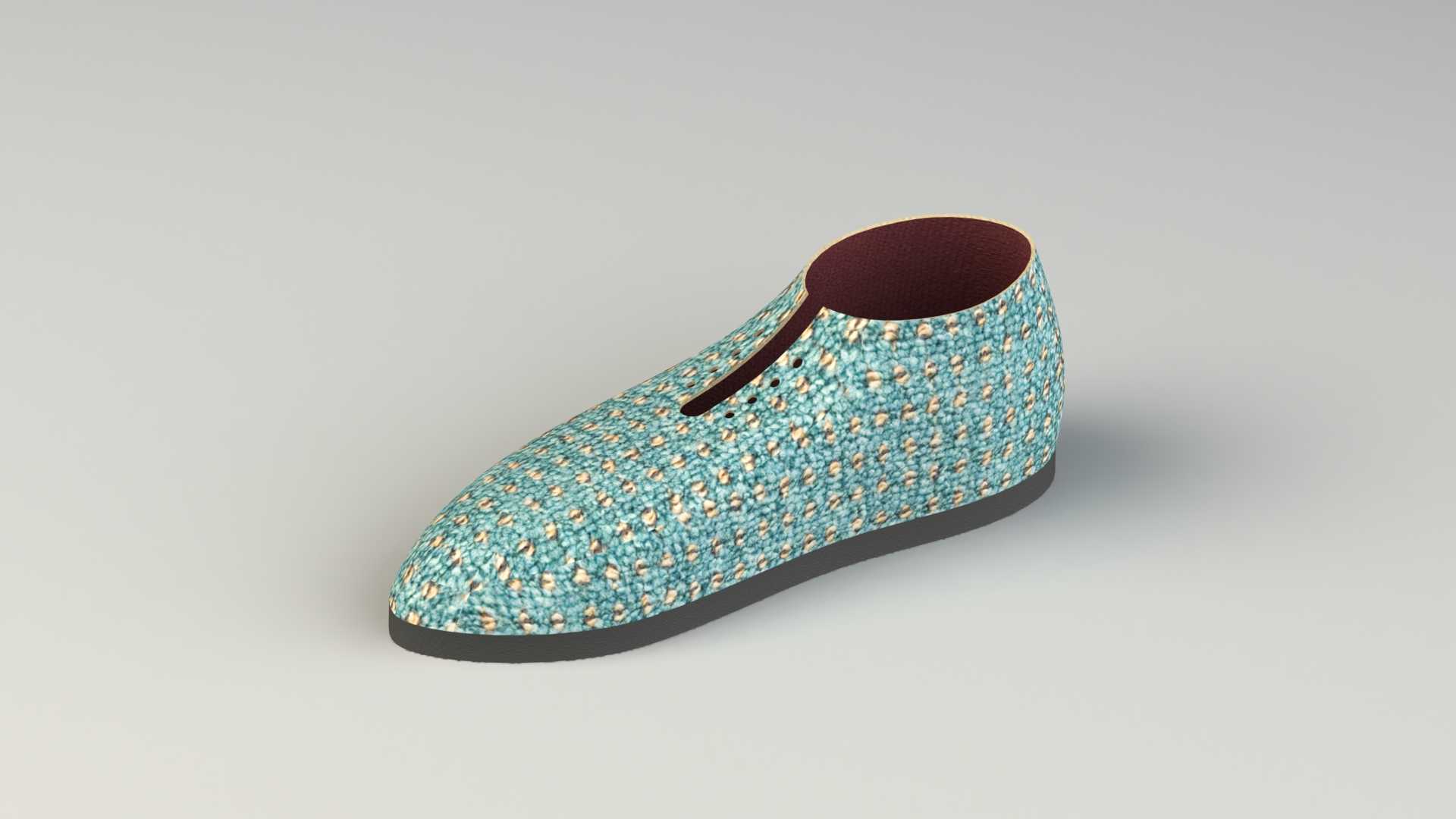

　　既能够给脚踝提供适度的侧向支撑，又不会限制行走时脚踝的自然活动角度，鞋口位置做了向内收的卷边曲面处理，贴合脚踝处的皮肤轮廓，减少行走过程中鞋口与脚踝的摩擦概率。鞋身的编织纹理并非简单的贴图映射，而是在基础曲面上通过纹理阵列生成微凹凸结构，纹理单元的凸起高度控制在0.3mm，既能够还原编织面料的真实肌理质感，又不会因为纹理过深导致后续渲染或开模时出现曲面破面问题，纹理排布顺着鞋身曲面的走向做了角度偏转，在鞋身弯折的腰窝位置，纹理单元的密度做了适度降低，匹配鞋身弯折时的面料形变特性，避免实际生产中面料在弯折位置出现堆褶。外底部分做了分层曲面设计，接触地面的底层边缘做了2mm的圆角过渡，避免行走时鞋底边缘卡绊台阶缝隙，

　　中底部分的曲面做了1.5度的内倾角度，匹配人体行走时的足弓受力曲线，长时间行走时能够分散足弓位置的承压。鞋腔内部的曲面完全贴合标准鞋楦的内轮廓数据，鞋腔最窄位置的宽度控制在86mm，适配国内成年男性主流脚宽区间，鞋腔内底做了3mm的下陷曲面，对应脚后跟的位置做了深度1.2mm的限位凹槽，行走时脚后跟不会在鞋腔内出现滑动移位。在建模过程中，所有曲面的G2连续性都做了逐段检查，鞋头与鞋身衔接位置、鞋帮与鞋口衔接位置、外底与鞋身衔接位置都没有出现曲率突变的棱线，避免后续面料贴合时出现褶皱或者开模时出现脱模卡滞的问题。鞋身侧面的鞋带孔位置做了下沉0.8mm的环形曲面结构，孔位间距按照12mm等距排布，既保证鞋带系紧时的受力均匀，

　　又不会因为孔位过密破坏鞋身编织纹理的整体视觉效果。这类三维模型在实际应用中，既可以直接导入渲染软件生成产品宣传效果图，也可以导出曲面数据用于鞋模的数控加工编程，还可以调整曲面参数快速衍生出不同纹理、不同帮高的同系列鞋款，大幅缩短鞋品开发的前期打样周期，减少实体打样的材料损耗。在设计验证环节，通过模型的截面分析功能，可以快速核对不同位置的鞋身厚度，鞋头位置的面料厚度设定为1.8mm，兼顾鞋头的防踢性能与弯折灵活性，鞋帮位置的面料厚度设定为1.2mm，保证脚踝位置的贴合柔软度，外底的厚度在足跟位置设定为8mm，前掌位置设定为5mm，符合行走时足跟先触地的受力缓冲需求。
