多片湿式离合器传动结构三维设计

　　在多速齿轮箱的传动链路设计中，扭矩传递的紧凑性与承载能力始终是结构工程师需要平衡的核心矛盾，尤其是在安装轴向空间被严格限制的工程机械、商用车变速器、重载机床主轴箱场景下，常规单片摩擦式离合器往往无法在限定尺寸边界内满足额定扭矩输出要求，多片式离合器的结构方案正是为解决这一工程痛点而生。这套多片离合器的结构设计，核心围绕径向尺寸压缩与摩擦副接触面积提升的双向需求展开，通过叠层布置的多组主动摩擦片、从动摩擦片形成并联式摩擦副结构，在不额外增大离合器径向轮廓的前提下，成倍提升摩擦接触总面积，进而实现在极小安装尺寸下传递高扭矩的设计目标。从实际应用场景来看，这类离合器既可以适配湿式油浴润滑的工作环境，

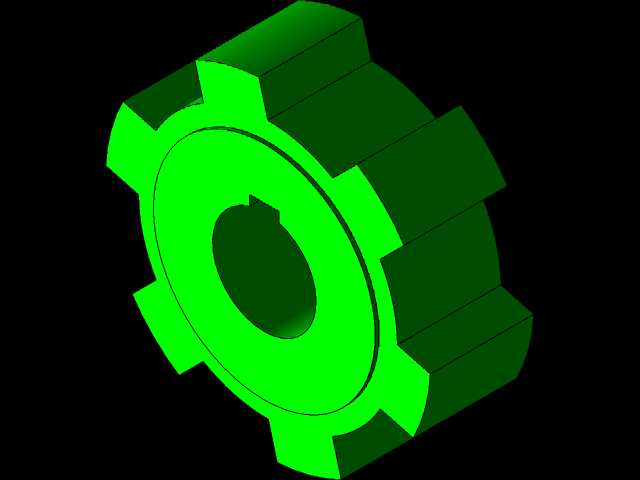

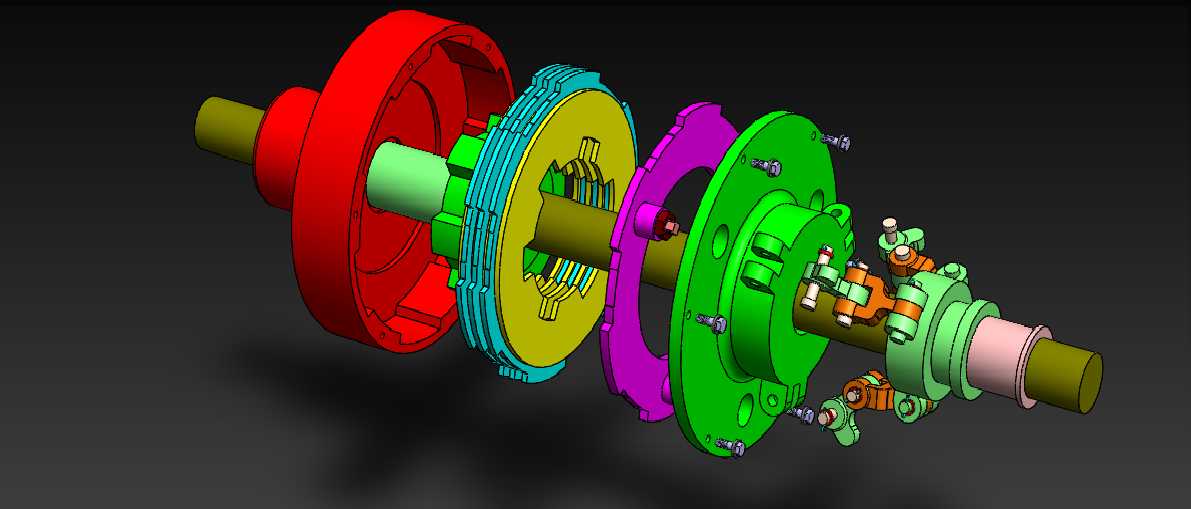

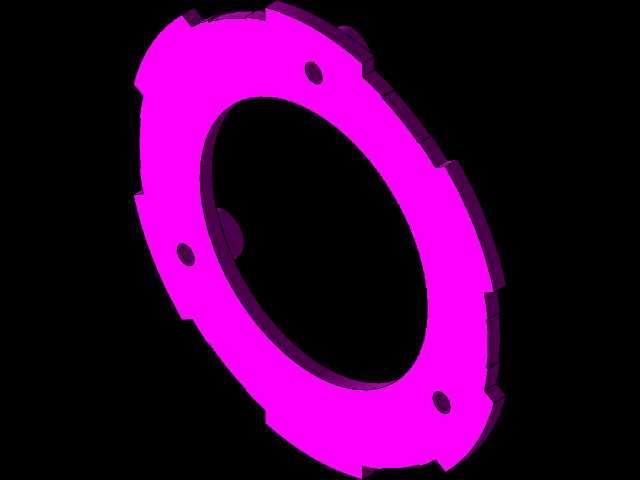

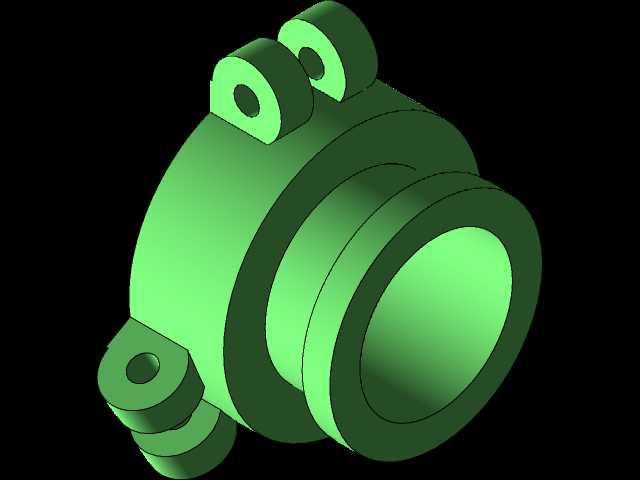

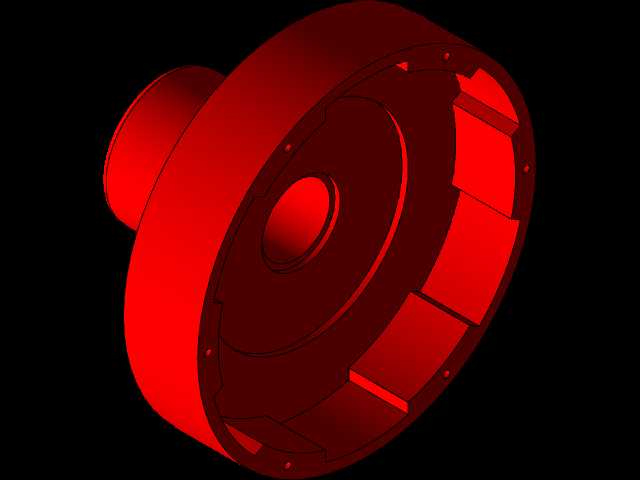

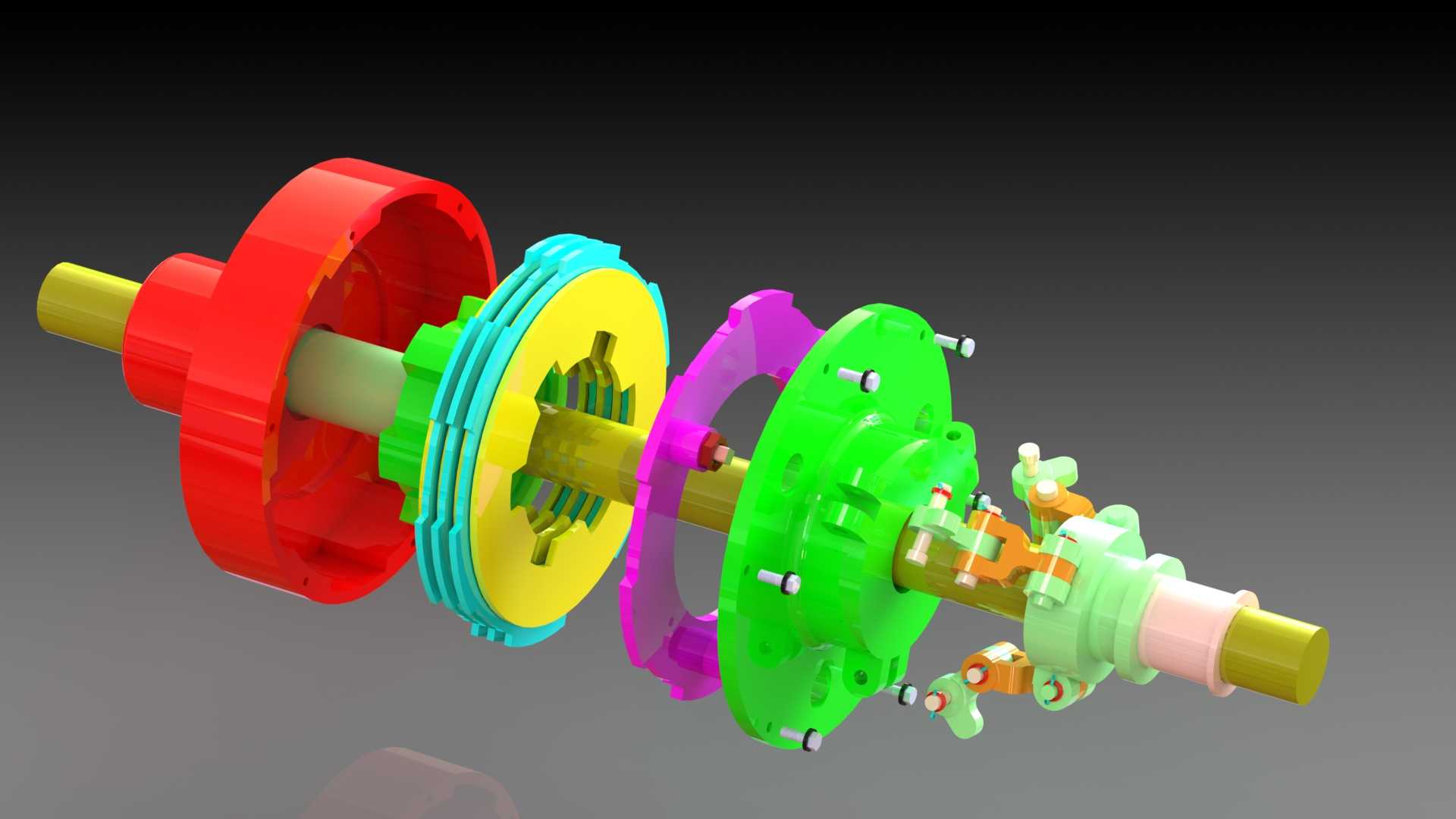

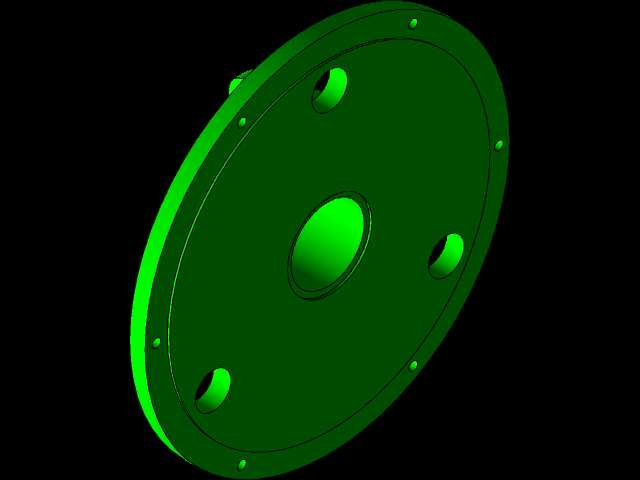

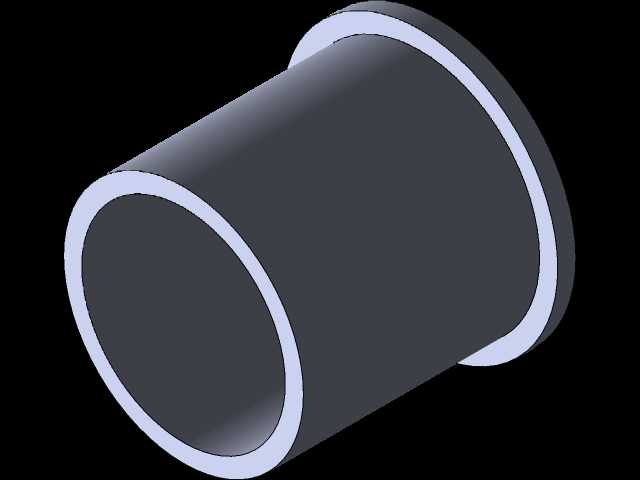

　　通过润滑油带走摩擦副结合过程中产生的热量，降低摩擦片磨损速率，适配长时间频繁结合、分离的重载传动工况，比如重型装载机的换挡传动链路、履带式工程设备的转向离合机构；也可以通过调整摩擦片材质、压盘压紧力参数，适配干式无润滑的开式传动场景，满足农业机械、小型通用设备的低成本传动需求。从结构设计逻辑来看，这套模型完整还原了多片离合器的全装配链路：输入端的红色连接毂通过外花键与主动摩擦片啮合，动力输入时所有主动摩擦片随输入轴同步转动，从动摩擦片通过内花键与输出端的绿色轮毂连接，当压紧机构沿轴向施加压紧力时，紫色压盘推动所有叠层布置的摩擦片相互压紧，依靠摩擦片接触面的静摩擦力实现主动端与从动端的动力同步传递；当压紧力释放时，

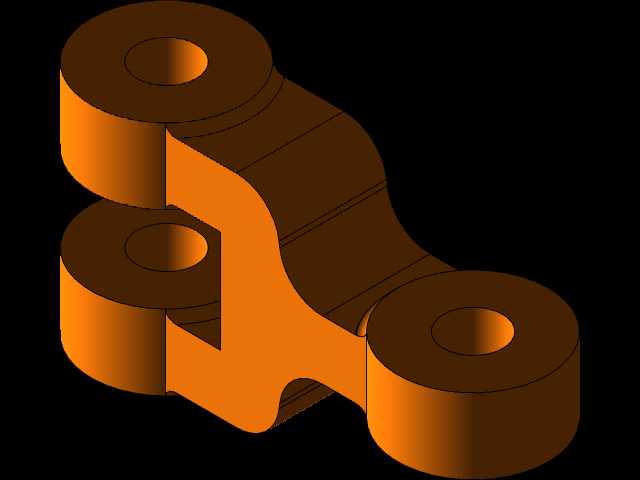

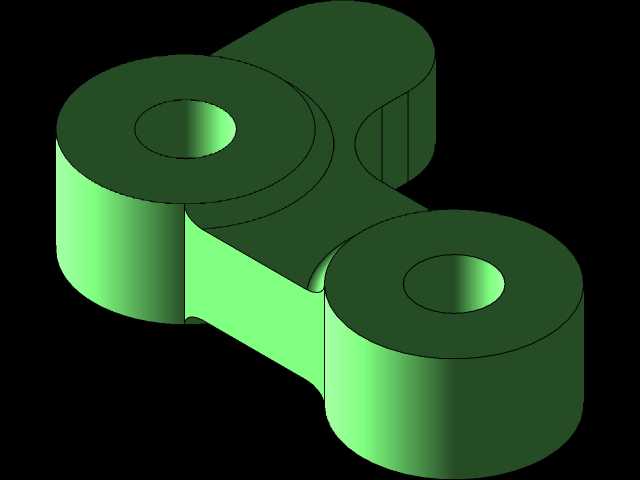

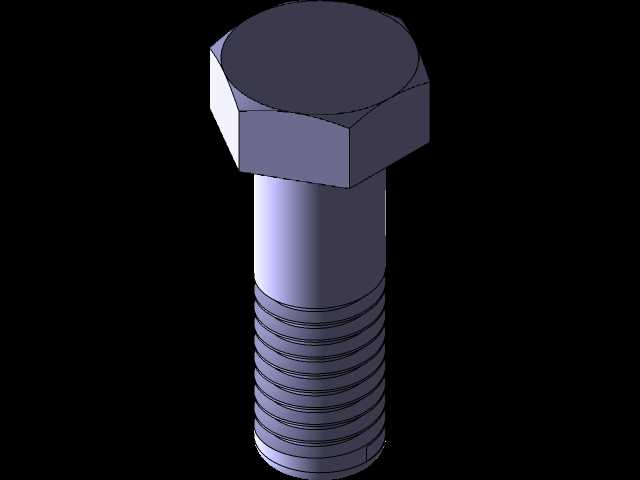

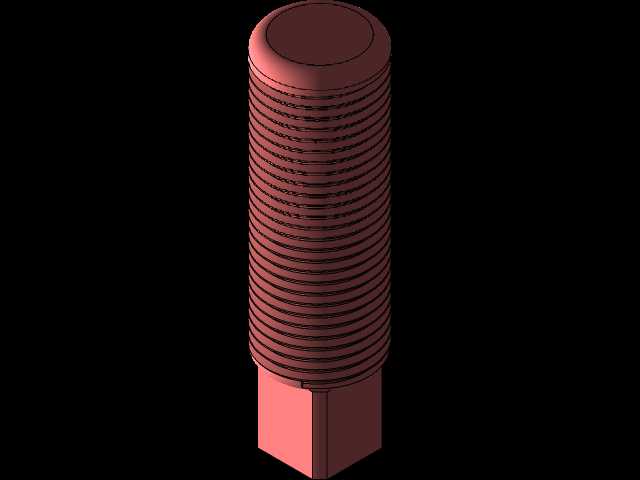

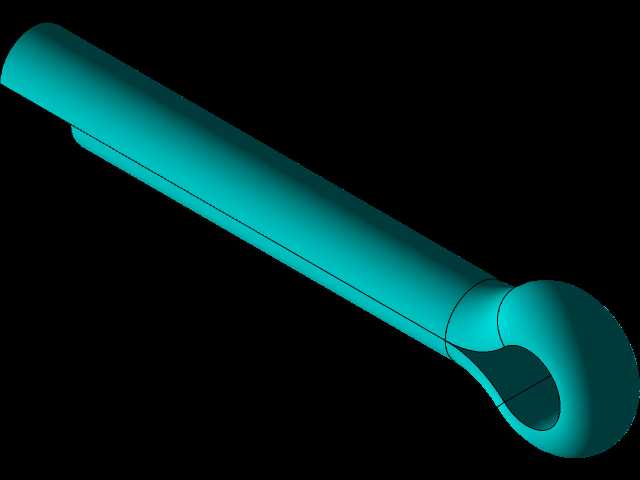

　　摩擦片之间的分离间隙保证主动端与从动端完全脱开，切断动力传递路径。设计过程中需要重点管控的尺寸边界包含几个核心维度：首先是轴向安装总长度，需要匹配齿轮箱内部预留的离合机构安装腔尺寸，压紧机构的行程要与摩擦片总磨损量预留足够的补偿空间，避免摩擦片磨损到极限后出现压紧力不足、扭矩传递打滑的问题；其次是径向配合尺寸，主动毂外花键、从动毂内花键与摩擦片的配合间隙需要控制在合理公差带内，间隙过大会导致动力结合时出现冲击异响，间隙过小则会导致摩擦片轴向移动卡滞，出现分离不彻底、带排扭矩过大的问题；另外摩擦片的内外径差值需要结合额定传递扭矩计算，保证单位面积压力在摩擦材料的许用比压范围内，避免摩擦片过早烧蚀磨损。从装配关系来看，模型中所有的紧固件、定位销、复位弹簧都按照实际工程装配逻辑布置，压盘的导向结构保证轴向压紧过程中不会出现偏载，避免局部摩擦片压力过大出现不均匀磨损；输出端的操纵机构连接位预留了标准安装接口，可以适配机械杠杆操纵、液压助力操纵、气动操纵等不同的压紧力驱动方案，结构通用性较强。在实际选型匹配过程中，工程师可以根据目标传动系统的额定输入扭矩、最高工作转速、允许的安装空间尺寸，调整摩擦片的总数量、摩擦片内外径参数、压紧弹簧的刚度参数，不需要对整体安装接口做大幅修改即可适配不同功率等级的传动需求，这也是多片式离合器在紧凑空间传动场景下被广泛应用的核心原因。不同于单片离合器的大径向尺寸设计，

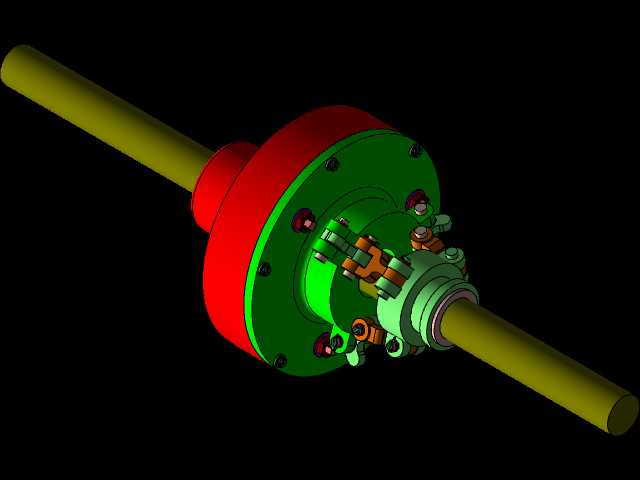

　　多片结构的轴向叠层布置方式可以灵活调整轴向长度与径向尺寸的比例，更好地适配不同设备的传动腔布局，比如在横置布局的变速器中，可以通过适当增加摩擦片数量缩短径向尺寸，避免离合器与周边齿轮、换挡机构出现运动干涉；在轴向空间紧张的主轴传动结构中，可以适当增大摩擦片径向尺寸减少叠层数量，压缩轴向安装长度。这套三维结构完整呈现了多片离合器从输入连接、摩擦副叠层、压紧机构到输出连接的全部零件细节，所有配合面的位置关系、装配间隙都按照实际工程设计要求还原，可以直接作为传动系统结构设计、离合器选型校核、三维装配教学的参考模型，帮助结构工程师快速理解多片离合机构的动力传递逻辑与装配约束关系，减少前期方案设计阶段的结构验证时间。
