紧凑型U型荧光节能灯泡结构设计

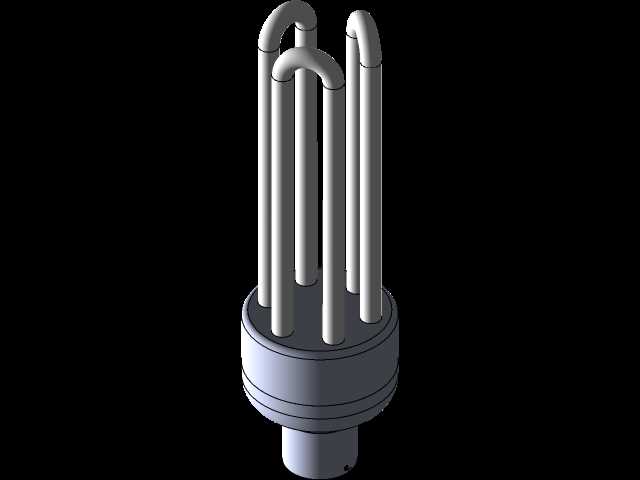

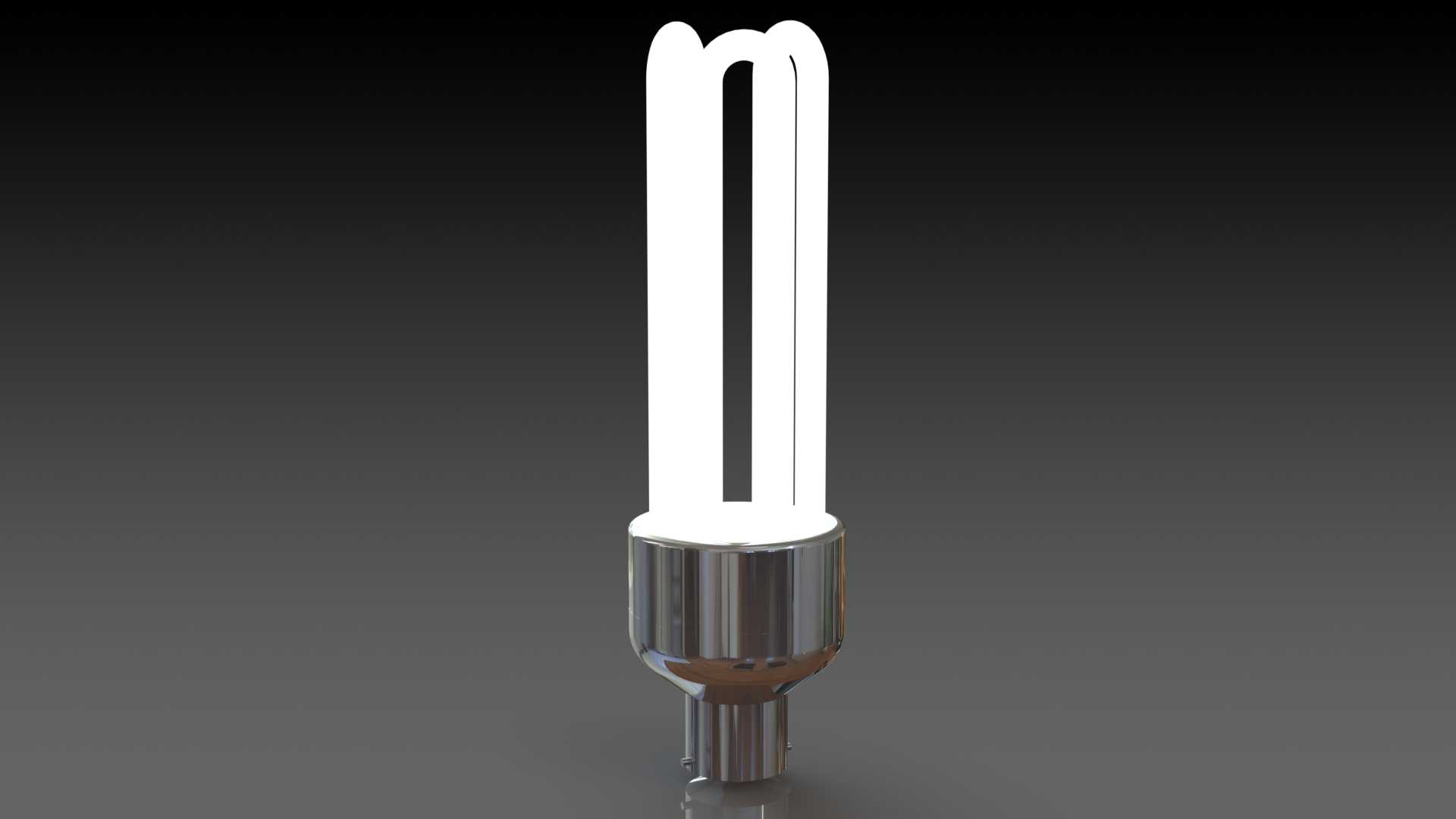

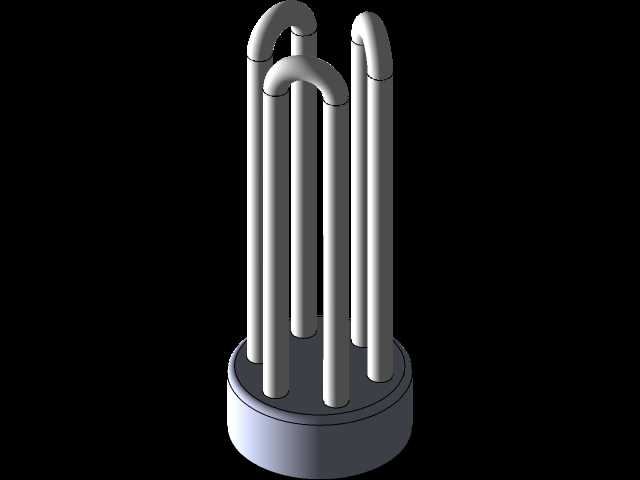

　　日常民用与商用照明场景中，紧凑型荧光灯的适配需求始终围绕替换传统白炽灯展开，这类光源的结构设计核心是在不改变原有灯具安装接口的前提下，实现更高的光效与更长的使用寿命。从结构组成来看，该款U型节能灯泡分为发光管体、金属灯头、内置镇流腔体三个核心部分，发光管体采用双U型弯折的玻璃管结构，管体内壁涂覆三基色荧光粉，管内充入低压汞蒸气与惰性气体，通过电极放电激发紫外线照射荧光粉产生可见光，双U型的弯折设计在有限的竖向空间内拉长了放电管的有效长度，在控制整体高度的前提下保证了足够的发光功率，避免了直管荧光灯长度过大无法适配白炽灯灯具的问题。金属灯头采用标准E27螺口结构，螺牙的尺寸公差严格遵循通用照明接口标准，螺牙外径、螺距、

　　灯头端面到触点的高度都控制在通用安装公差范围内，可直接适配市面上绝大多数民用螺口灯座，无需额外改装转接件，灯头与玻璃管的衔接位置采用耐高温阻燃胶泥密封，一方面固定玻璃管的安装位置，避免运输与安装过程中管体晃动开裂，另一方面隔绝内部镇流腔体的热量传递到玻璃管封接位置，防止长期高温工作下封接材料老化漏气。内置的电子镇流腔体位于金属灯头与玻璃管的衔接段内部，腔体采用耐高温PBT塑料注塑成型，内部排布整流电路、滤波电容、振荡三极管与高频变压器，将输入的220V工频交流电转换为20-50kHz的高频交流电供给灯管电极，避免了工频工作下的灯管频闪问题，同时大幅提升了电路的功率因数，降低了无功损耗。在实际选型应用中，这类节能灯泡可适配桌面台灯、

　　吸顶灯、壁灯、楼道感应灯等多种原有采用白炽灯的灯具，替换时无需改动原有灯具的线路结构，仅需拧下原有白炽灯更换该款灯泡即可完成升级，相比同功率白炽灯可实现70%以上的能耗降低，使用寿命可达白炽灯的5-8倍。建模过程中需要重点关注几个装配边界的尺寸控制：首先是灯头螺牙与灯座的配合公差，螺牙的大径、小径、牙型角都需要符合通用螺口灯头的标准尺寸，避免出现拧入过松接触不良或者拧入过紧卡滞的问题；其次是玻璃管的外径与弯折半径，双U型管的并排间距需要控制在合理范围，既要保证管体之间有足够的散热间隙，避免长期工作下管体温度过高加速荧光粉老化，又要控制整体最大外径，保证灯泡可以装入原有白炽灯的灯罩内部，不会出现灯罩无法安装的问题；

　　第三是灯头与镇流腔体的衔接台阶尺寸，台阶的外径需要与金属灯头的卷边尺寸匹配，保证卷边压合后腔体不会出现松动，同时腔体内部的元器件排布需要预留足够的电气间隙，避免高频工作下出现拉弧打火的问题。从散热设计的角度考虑，金属灯头除了承担导电与安装固定的作用外，还承担了内部镇流电路的散热功能，镇流板上的发热元器件通过导热胶与金属灯头内壁贴合，将工作产生的热量通过金属灯头传导到灯座与周边空气中，避免元器件长期高温工作缩短寿命，建模时需要保证镇流腔体与金属灯头内壁的贴合面平整，间隙控制在0.2mm以内，保证导热路径的通畅。发光管体与镇流腔体的连接位置采用耐高温硅胶线作为引线，引线与灯管电极的连接位置套有高温绝缘套管，避免管体工作时的高温烘烤引线绝缘层造成短路，引线的长度需要预留足够的装配余量，避免装配过程中拉扯引线导致电极脱焊。在实际工程验证阶段，这类灯泡需要通过螺口扭力测试、高温老化测试、开关寿命测试等多项验证，螺口扭力需要达到标准规定的扭矩值不出现松动，高温环境下连续工作数百小时后光衰不能超过标准阈值，反复开关数千次后仍能正常启动点亮，这些性能要求都需要在结构建模阶段就考虑各部件的强度与耐温性能，避免后期验证阶段出现结构失效问题。
