法兰连接式手动截止阀工业结构设计

　　在民用给排水、工业流体输送、制冷换热、卫浴供水等诸多管路系统中，手动法兰截止阀是承担管路通断控制的核心基础部件，这类阀件的核心作用是通过阀瓣的升降动作，完全阻断管路内流体的流通路径，区别于调节类阀件，它的核心设计目标是实现可靠的截断密封，而非流量调节，因此在结构设计上优先保证密封副的贴合精度与操作的可靠性。从实际应用场景来看，这类截止阀常被布置在制冰机的供水管路、卫浴系统的进水支管、商用洗碗机的进出水管段、建筑冷热水供水的分支节点，也可应用在低压工况的工业冷却水、普通无腐蚀性流体输送管路中，作为检修段的隔离阀或者支路的总控制阀使用。

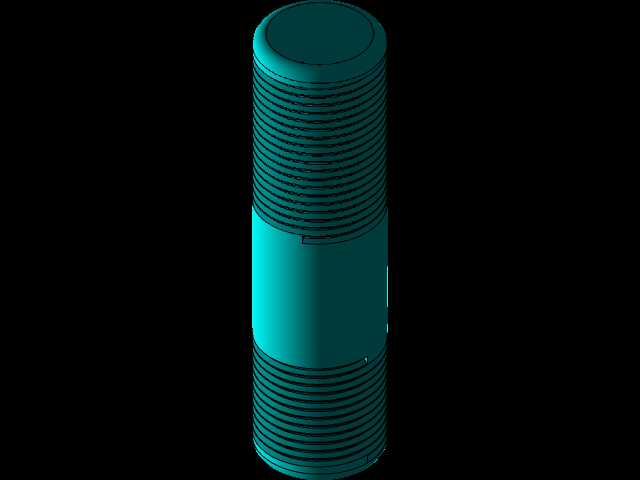

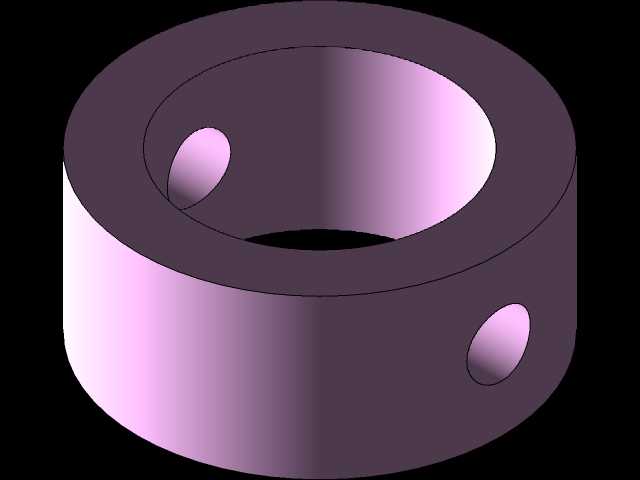

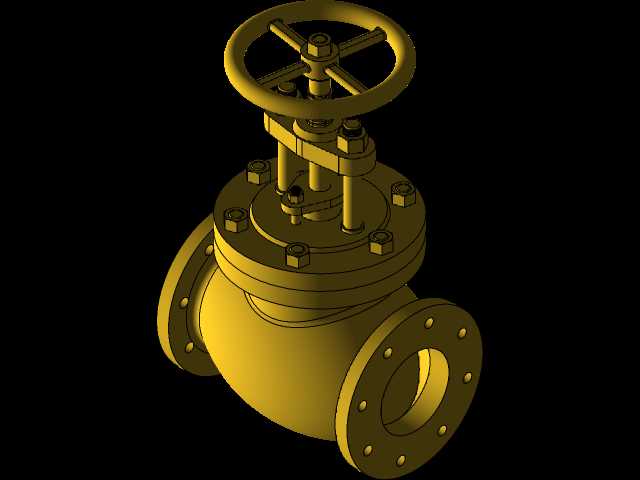

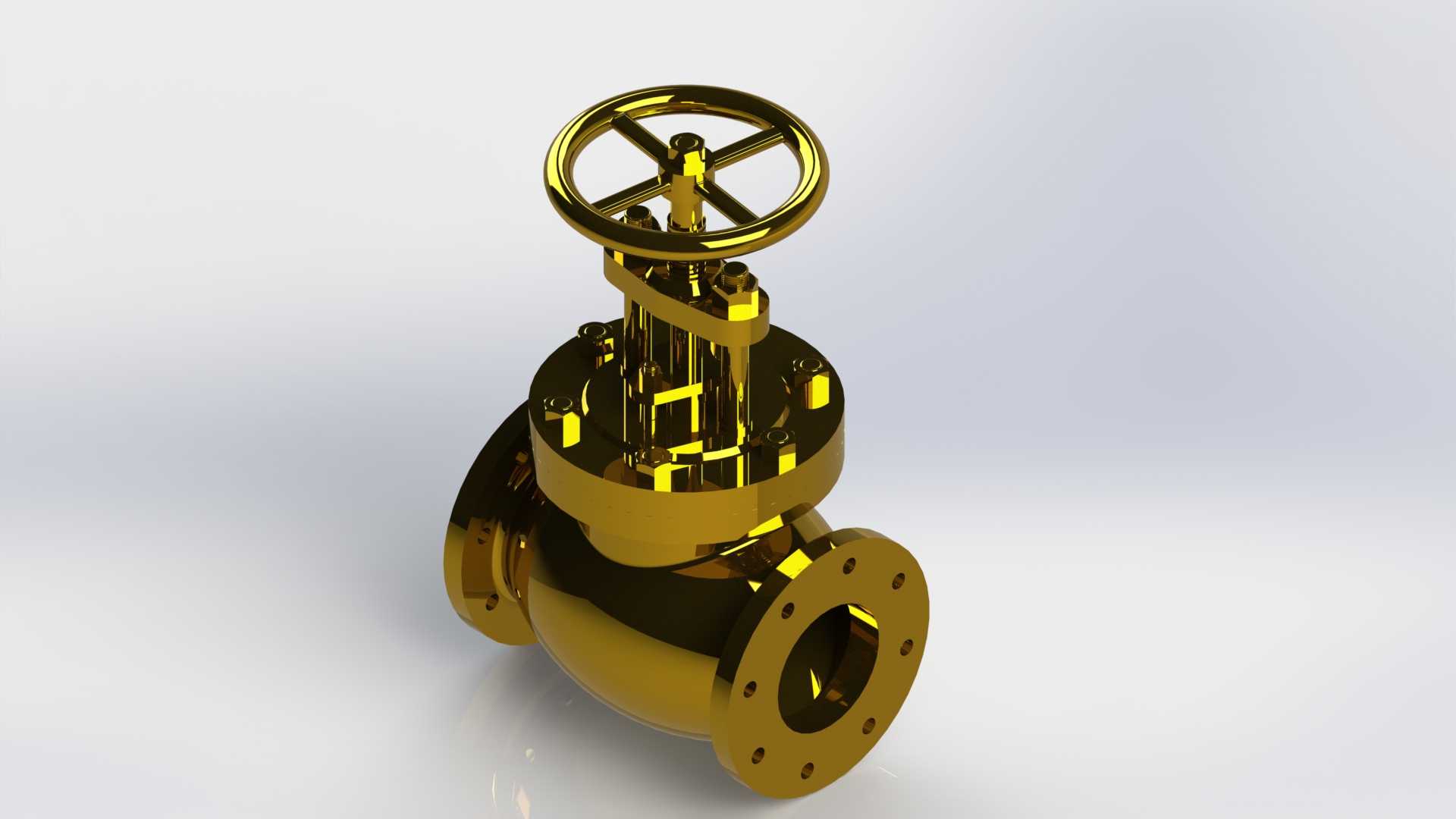

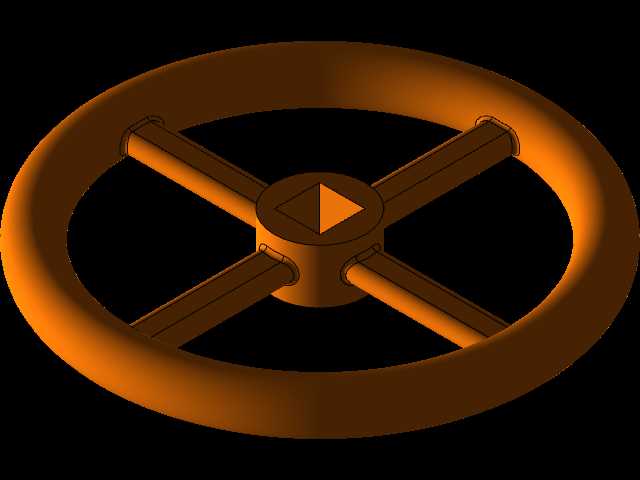

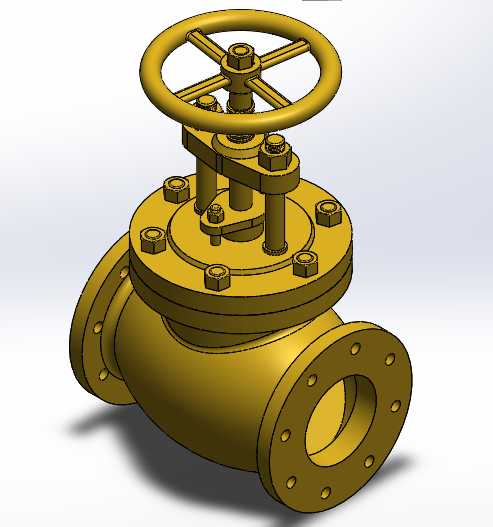

　　在结构设计层面，这款手动截止阀采用明杆结构设计，手轮转动时带动阀杆做轴向升降运动，操作人员可以直观通过阀杆的伸出长度判断阀门的启闭状态，避免误操作。顶部的轮辐式手轮采用等距分布的轮辐结构，既保证操作时的施力力臂足够，减少操作扭矩，又能控制整体重量，手轮与阀杆的连接采用方榫配合结构，避免转动时出现打滑，保证操作扭矩的有效传递。阀杆部位设置了多级填料密封结构，通过压盖压紧填料实现阀杆与阀盖之间的动密封，防止流体从阀杆间隙泄漏，填料压盖采用对称螺栓紧固，方便后期运维时调整压紧力或者更换填料，无需整体拆解阀门。

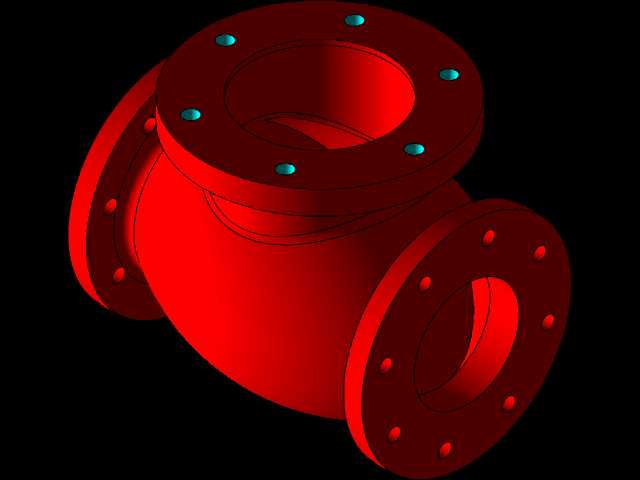

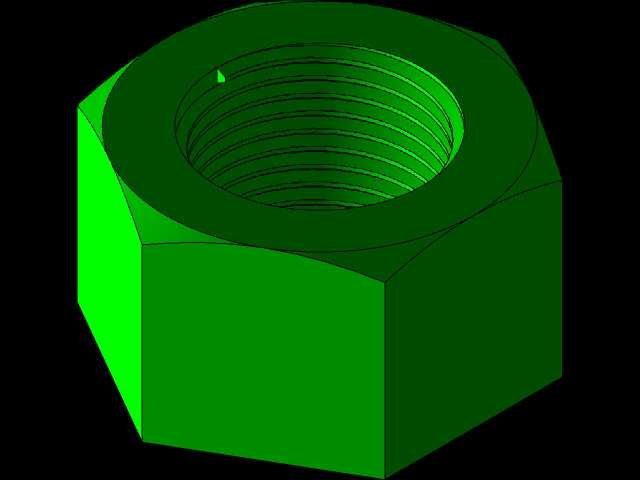

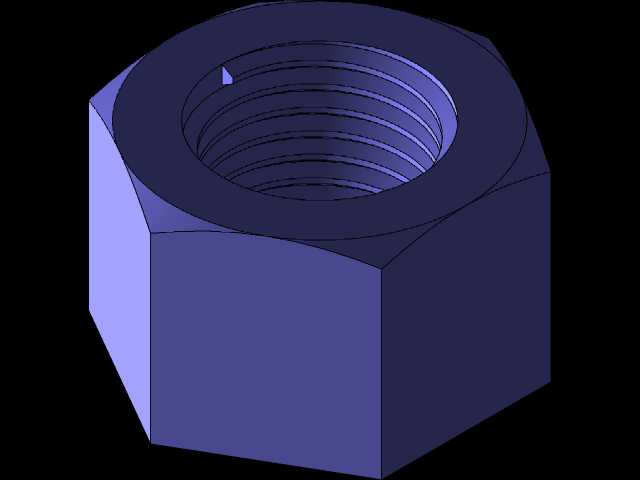

　　阀体采用直通式流道设计，流体从一端法兰进入，经过阀座与阀瓣形成的密封面后从另一端法兰流出，流道的转向角度经过优化，在保证截断性能的同时尽可能降低流阻，减少管路的压力损失。两端的连接法兰采用标准法兰尺寸设计，法兰端面的密封面为突面结构，适配常规的非金属垫片密封，法兰上的螺栓孔采用等圆周分布，能够直接与同压力等级、同通径的标准管路法兰配对安装，无需额外制作过渡连接件。阀体中部的中法兰连接采用螺栓紧固结构，阀盖与阀体之间设置密封垫片，保证中腔的密封性能，这种分体式结构也方便后期对内部阀瓣、阀座密封面进行检修更换，降低运维成本。

　　从安装边界来看，这款截止阀的安装需要预留足够的操作空间，顶部手轮的操作半径范围内不能布置其他管路或者结构件，保证操作人员可以完整转动手轮完成启闭动作；阀杆的升降行程需要预留足够的上部空间，避免阀门全开时阀杆顶部与周边结构发生干涉。安装时需要注意流体的流向，按照阀体上标注的流向标识进行安装，保证流体从阀瓣下方进入、上方流出，这样的流向设计可以让阀门关闭时填料腔不承受持续的管路压力，延长填料的使用寿命，同时开启时的操作扭矩更小。

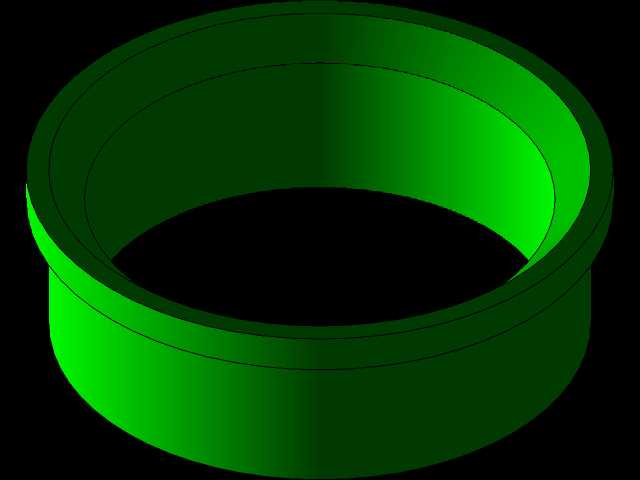

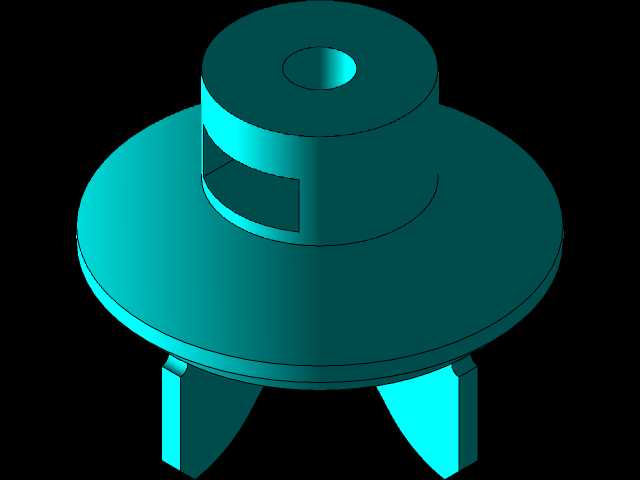

　　在密封结构设计上，阀瓣与阀座的密封面采用锥面配合结构，相比平面密封，锥面密封在关闭时能够产生更大的密封比压，在较低的关闭力矩下就能实现可靠密封，同时阀瓣带有导向结构，保证升降过程中密封面能够准确贴合，不会出现偏磨导致的密封失效。阀体的流道内壁做了圆弧过渡处理，避免出现直角结构造成的流道涡流，减少流体对阀体内部的冲刷，延长阀件的使用寿命。整体结构的壁厚按照低压流体输送的压力等级设计，能够承受常规供水、制冷管路的工作压力，阀体外部的加强筋布置在中法兰与两端法兰的连接位置，提升整体结构刚性，避免安装紧固时阀体出现变形影响密封性能。

　　在实际选型适配时，这类手动截止阀适合用在不需要频繁启闭的管路节点，作为长期截断或者检修隔离使用，因为明杆结构的阀杆外露，不适合用在有大量粉尘、腐蚀性飞溅的恶劣工况，更适合室内安装的给排水、制冷、卫浴类管路系统。手轮的操作高度设计符合常规人体工程学要求，安装在站立操作的管路高度时，操作人员无需借助额外工具就能完成启闭操作，日常巡检时也能直观判断阀门的开关状态，降低运维的误操作概率。
