可变径滑轮膨胀传动机构结构设计

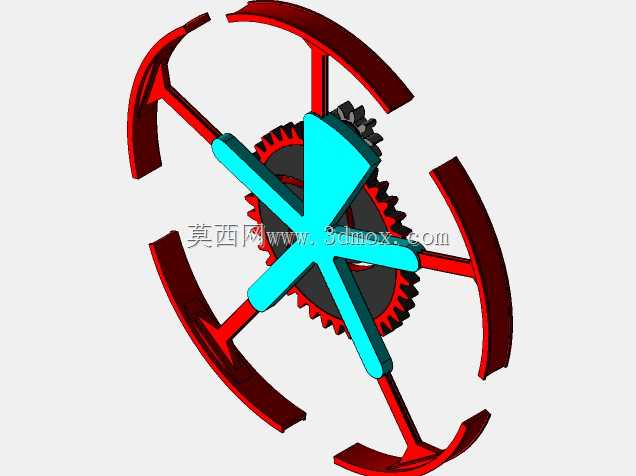

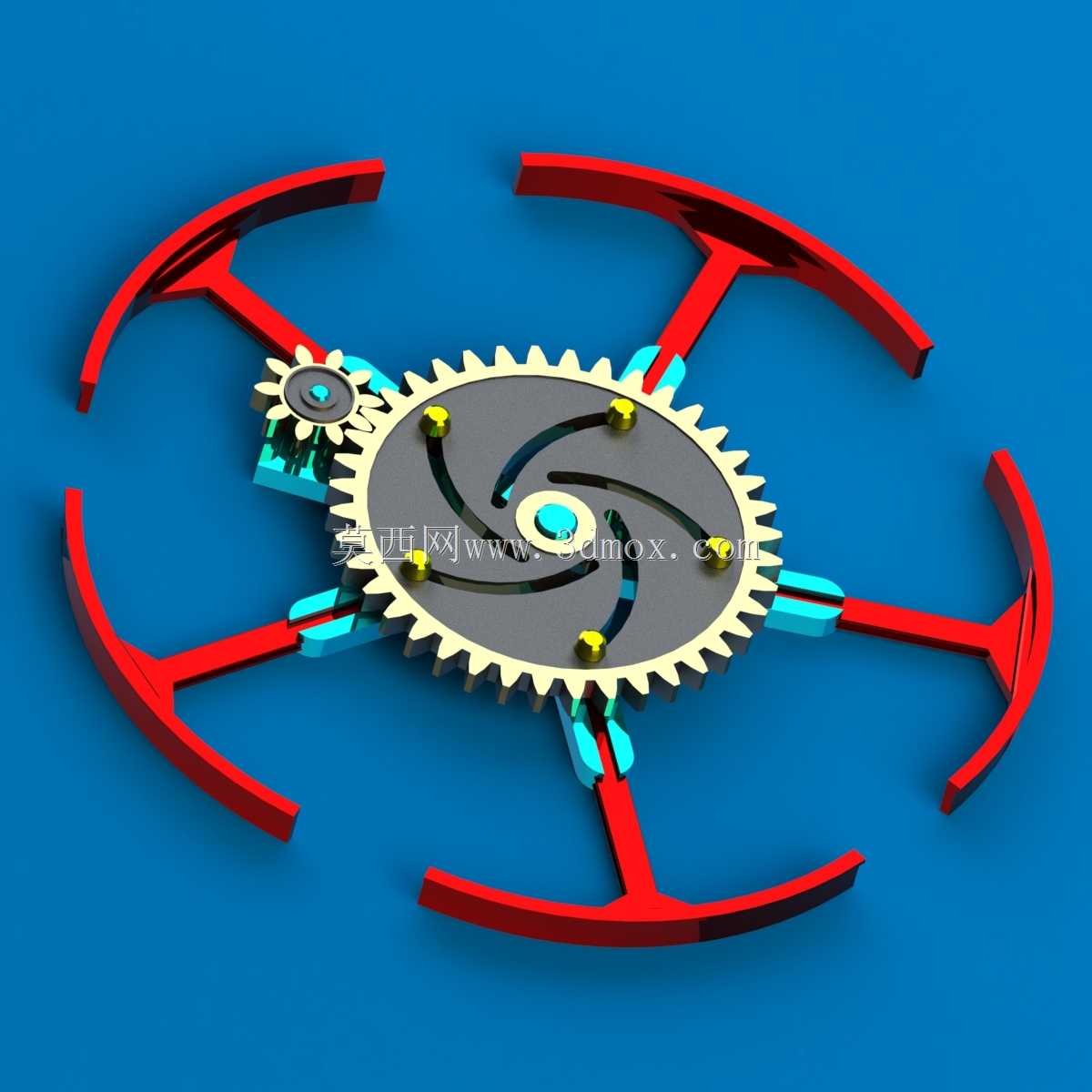

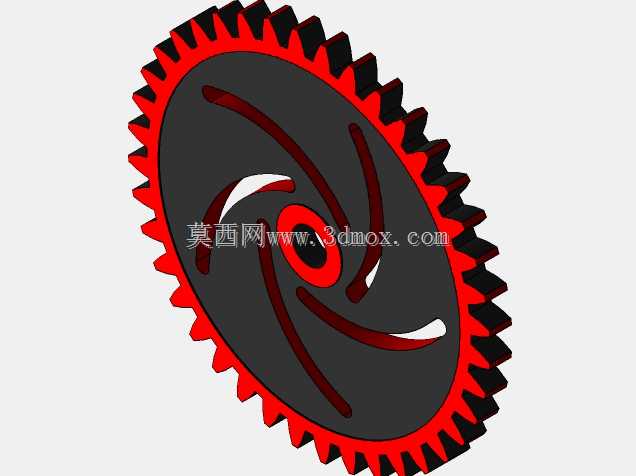

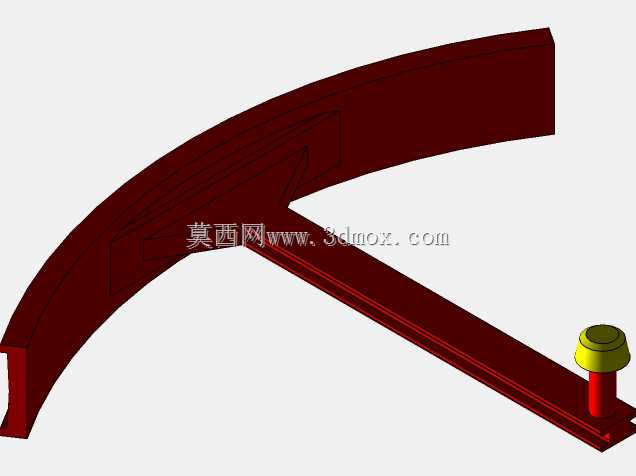

　　该可变径膨胀滑轮机构核心应用于需要动态调整传动比的皮带输送、纺织机械、小型试验台传动等场景，可在设备不停机状态下通过中心齿轮的转动驱动周向布置的六个支臂同步径向伸缩，实现滑轮有效工作直径的连续变化，无需更换皮带轮即可完成传动比的无级调节，适配多工况下的转速输出调整需求。从结构设计逻辑来看，中心采用渐开线圆柱齿轮作为动力输入核心，齿轮端面均匀布置六个偏心销柱，每个销柱对应连接一组带弧形滑轨的支臂组件，支臂外端固定弧形轮缘段，六组轮缘在支臂完全伸出时拼接为完整的圆形滑轮工作面，缩回时轮缘同步向中心收拢，整个运动过程中所有支臂的伸缩量保持一致，始终保证轮缘拼接后的圆度误差控制在传动允许范围内，避免皮带运行时出现跳动、跑偏问题。

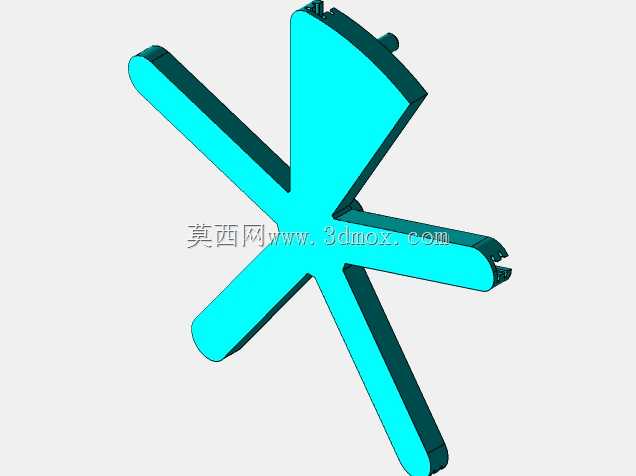

　　支臂与中心基座之间采用燕尾槽导向结构，相比普通圆柱销导向，燕尾槽可同时承受径向力与周向剪切力，在皮带张紧状态下不会出现支臂窜动问题，支臂与轮缘的连接位置设置有减震胶垫，可吸收皮带高速传动时产生的小幅振动，降低机构运行噪音。安装边界方面，该机构完全收拢状态下的最大外轮廓直径为120mm，完全伸出时最大工作直径可达240mm，中心安装轴孔直径适配标准16mm传动输出轴，轴向总厚度控制在45mm以内，可直接替换原有同安装尺寸的固定直径皮带轮，无需对设备原有安装机架做额外改造。中心齿轮的驱动可搭配小型伺服电机或手动调节旋钮，手动调节场景下可在齿轮侧加装定位销结构，调整到目标直径后插入定位销即可锁死支臂位置，避免运行过程中出现直径漂移；

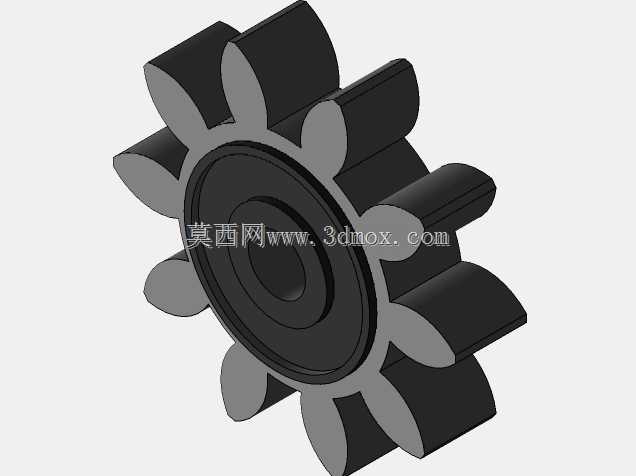

　　搭配伺服驱动时可接入设备控制系统，根据负载转速反馈实时调整滑轮直径，实现闭环的传动比动态匹配。轮缘工作面设计有2mm深度的梯形皮带槽，适配标准A型三角带，槽面做喷砂氧化处理，提升与皮带之间的摩擦力，减少重载传动下的打滑问题。周向布置的小直径惰轮用于张紧内部传动齿链，保证中心齿轮转动时所有支臂的驱动同步性，避免出现个别支臂伸缩滞后导致的轮缘失圆问题。实际应用中，该机构可解决传统固定皮带轮传动比固定、调速需要更换轮组、停机调整耗时久的痛点，尤其适合小批量多品种生产的加工设备，可大幅降低调速换型的时间成本，同时减少设备需要备用的皮带轮规格数量，降低备件存储成本。
