铝型材框架数控雕刻机结构设计

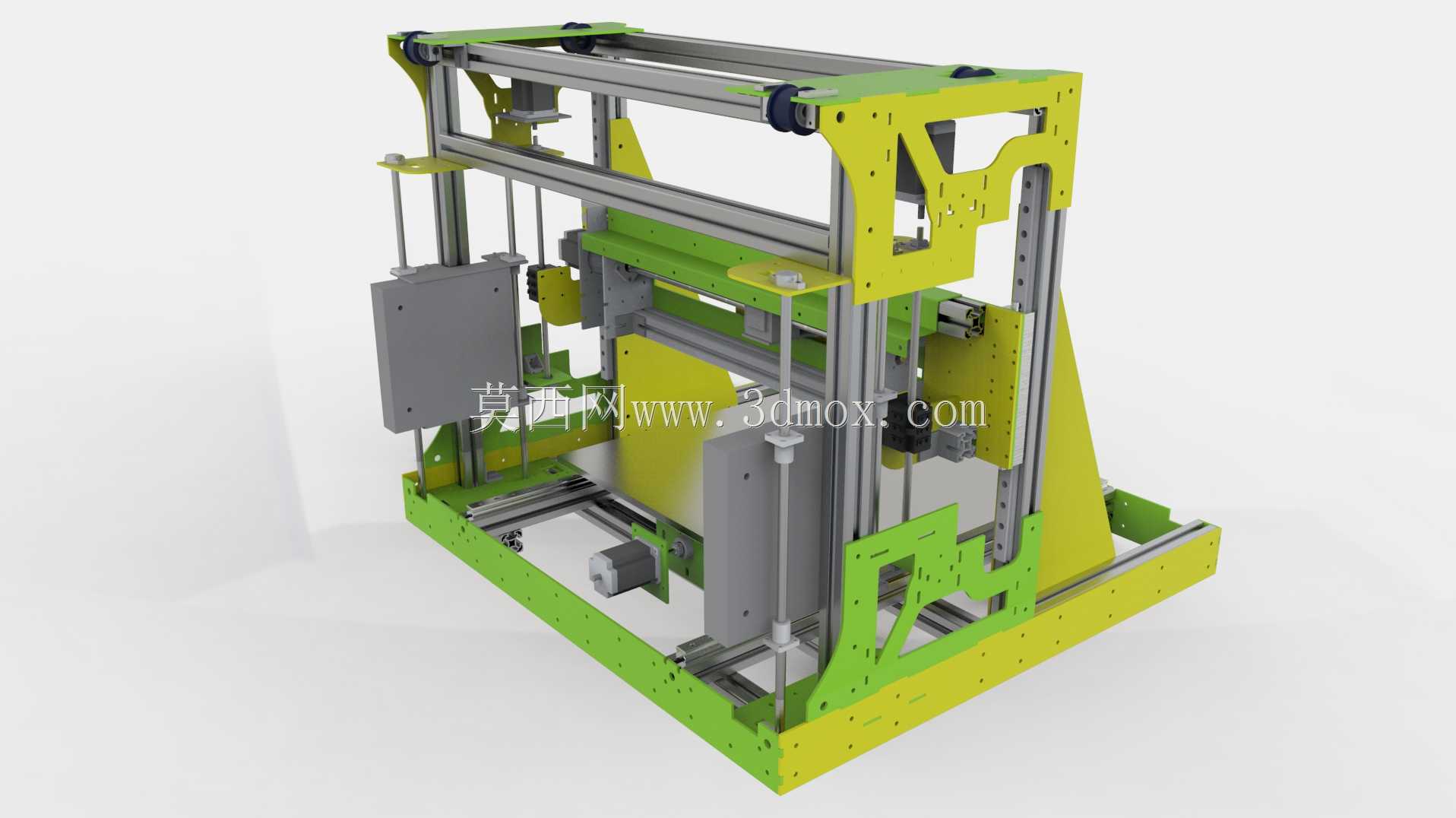

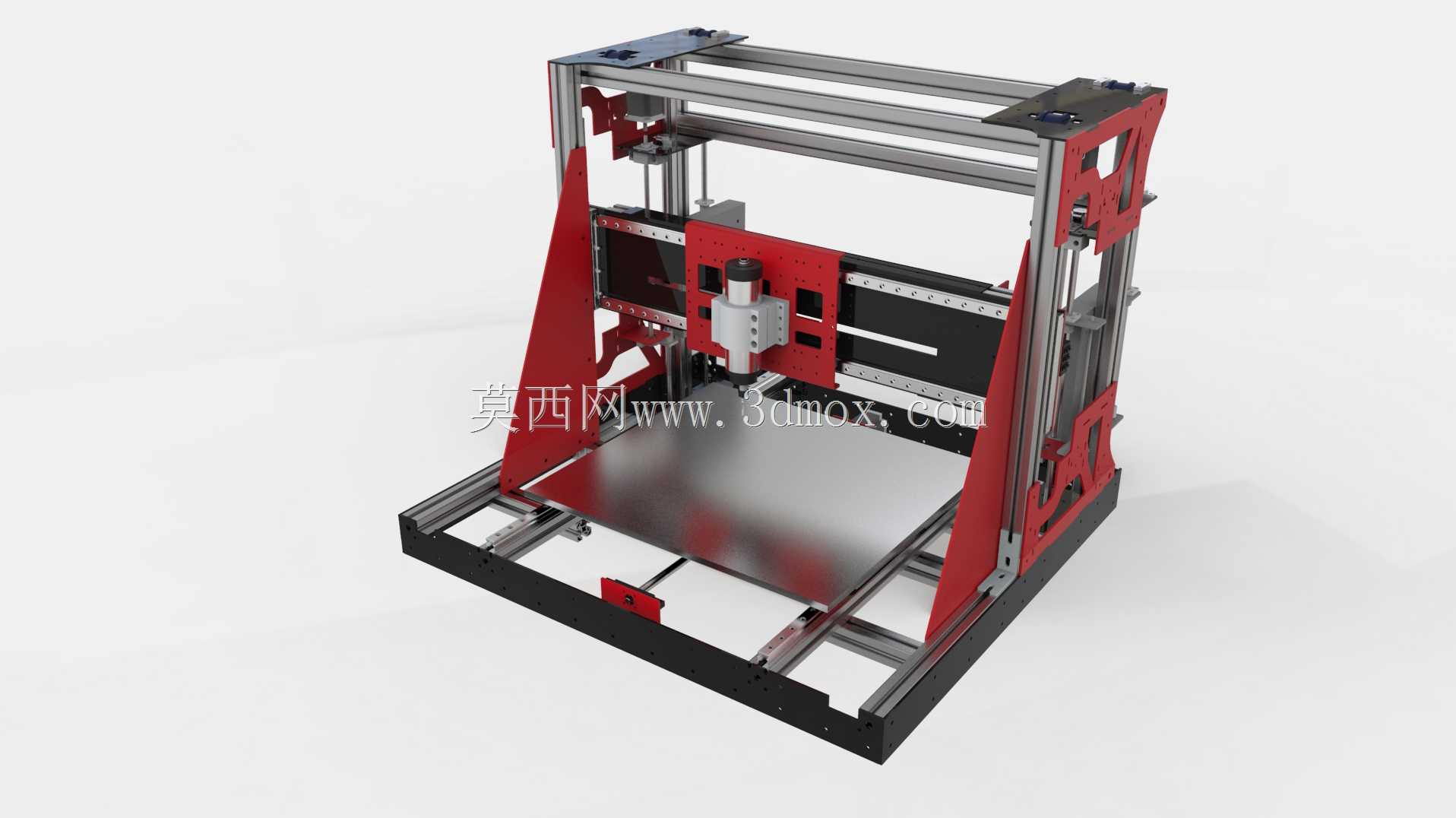

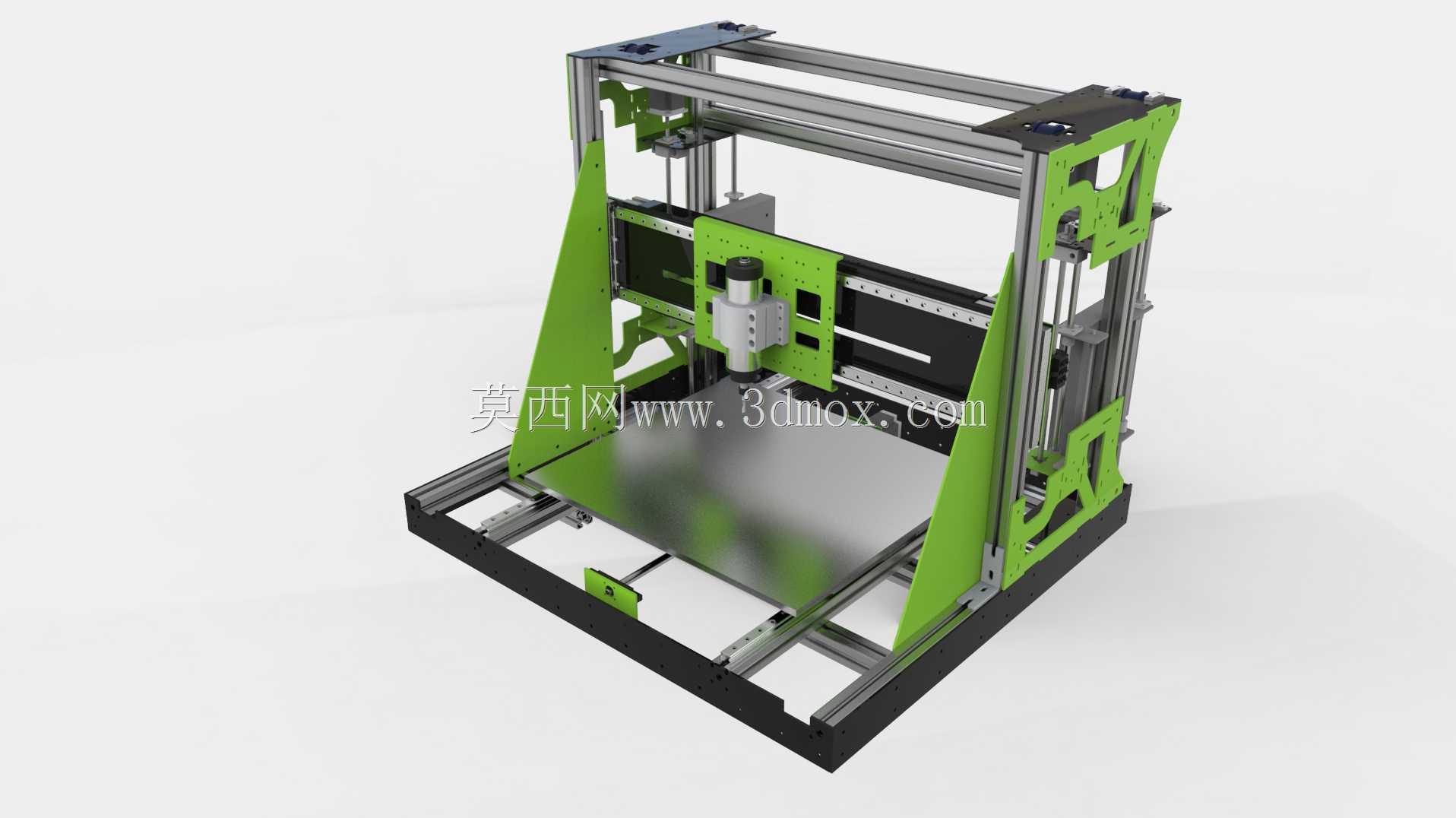

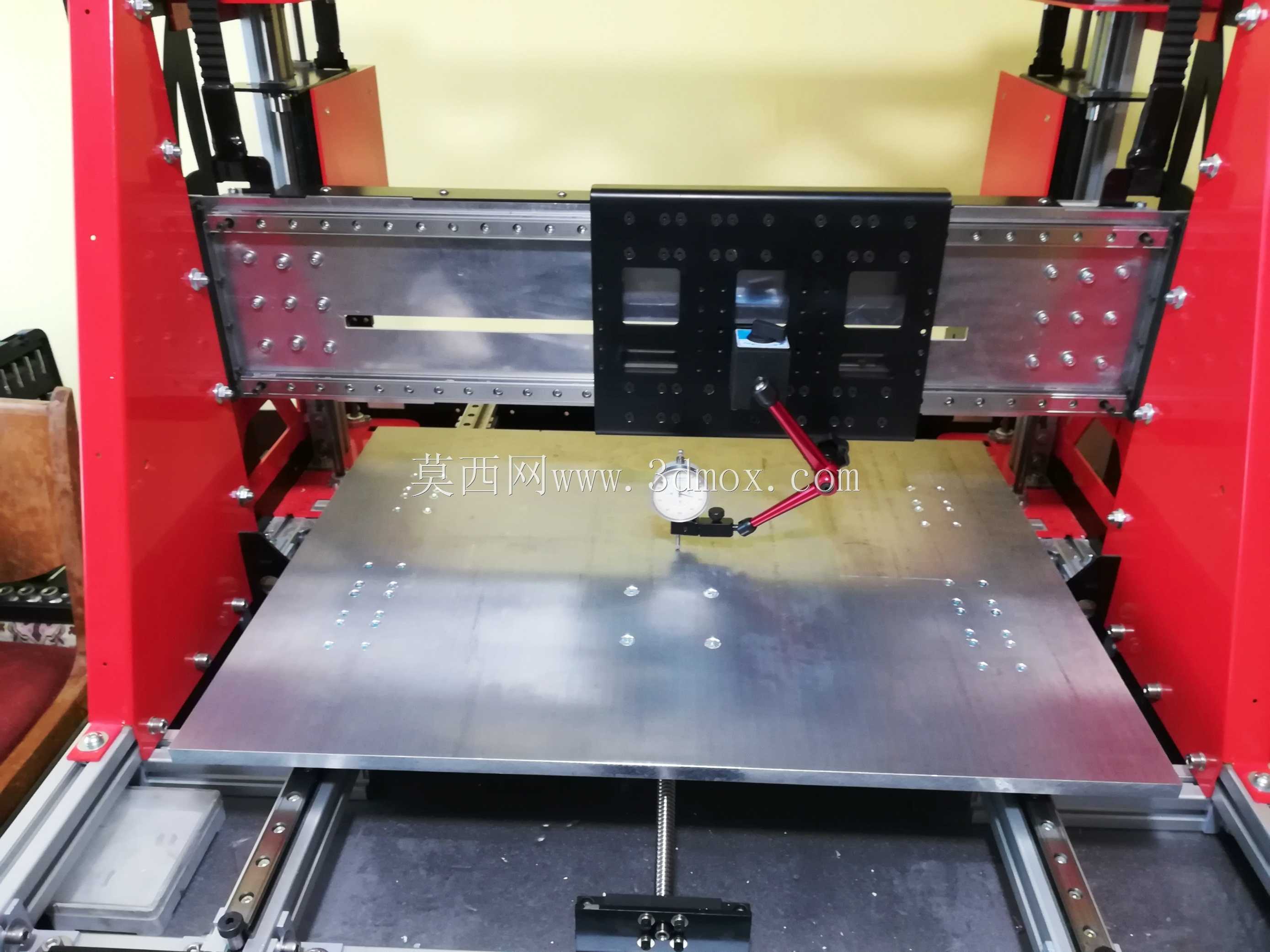

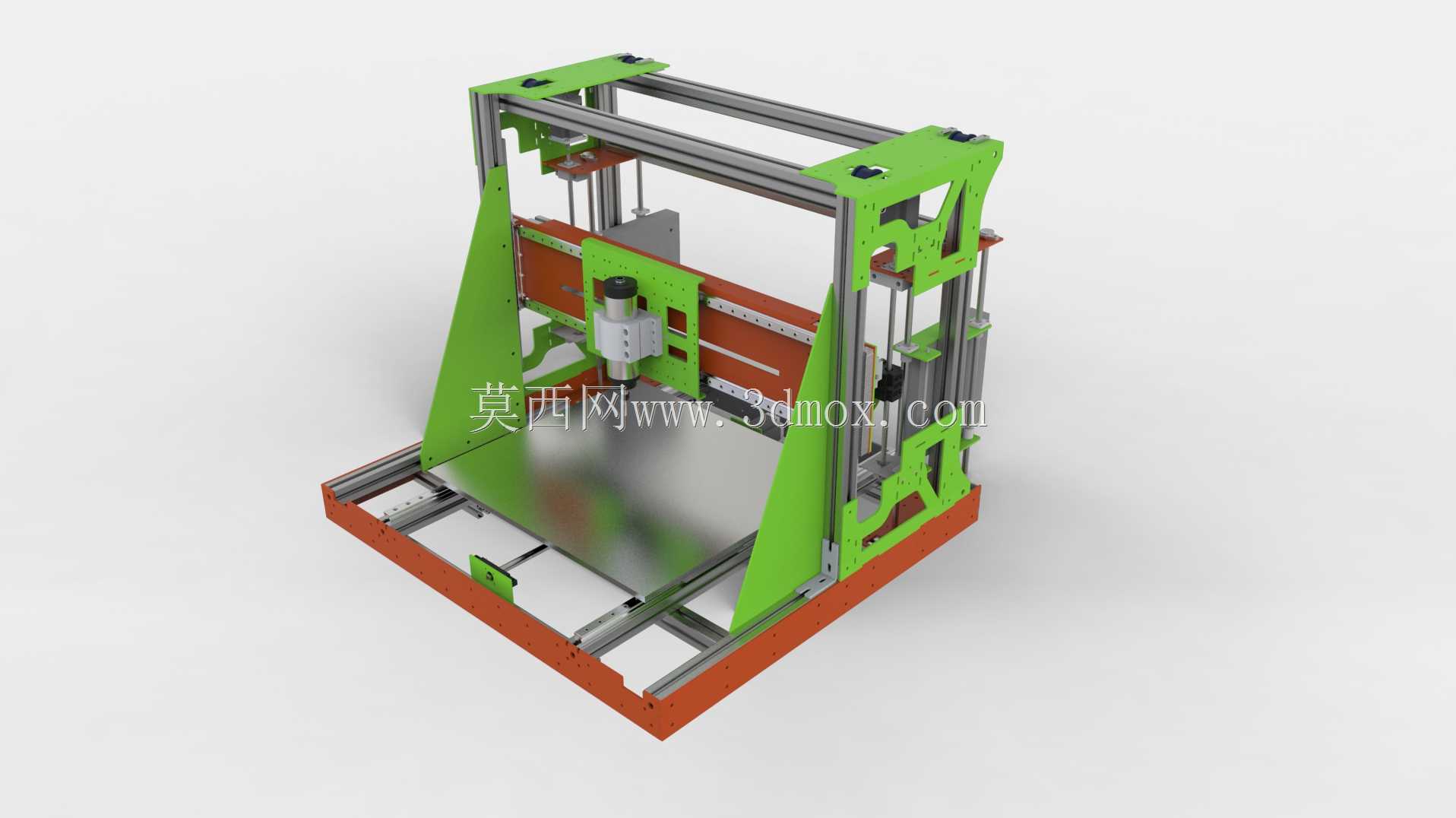

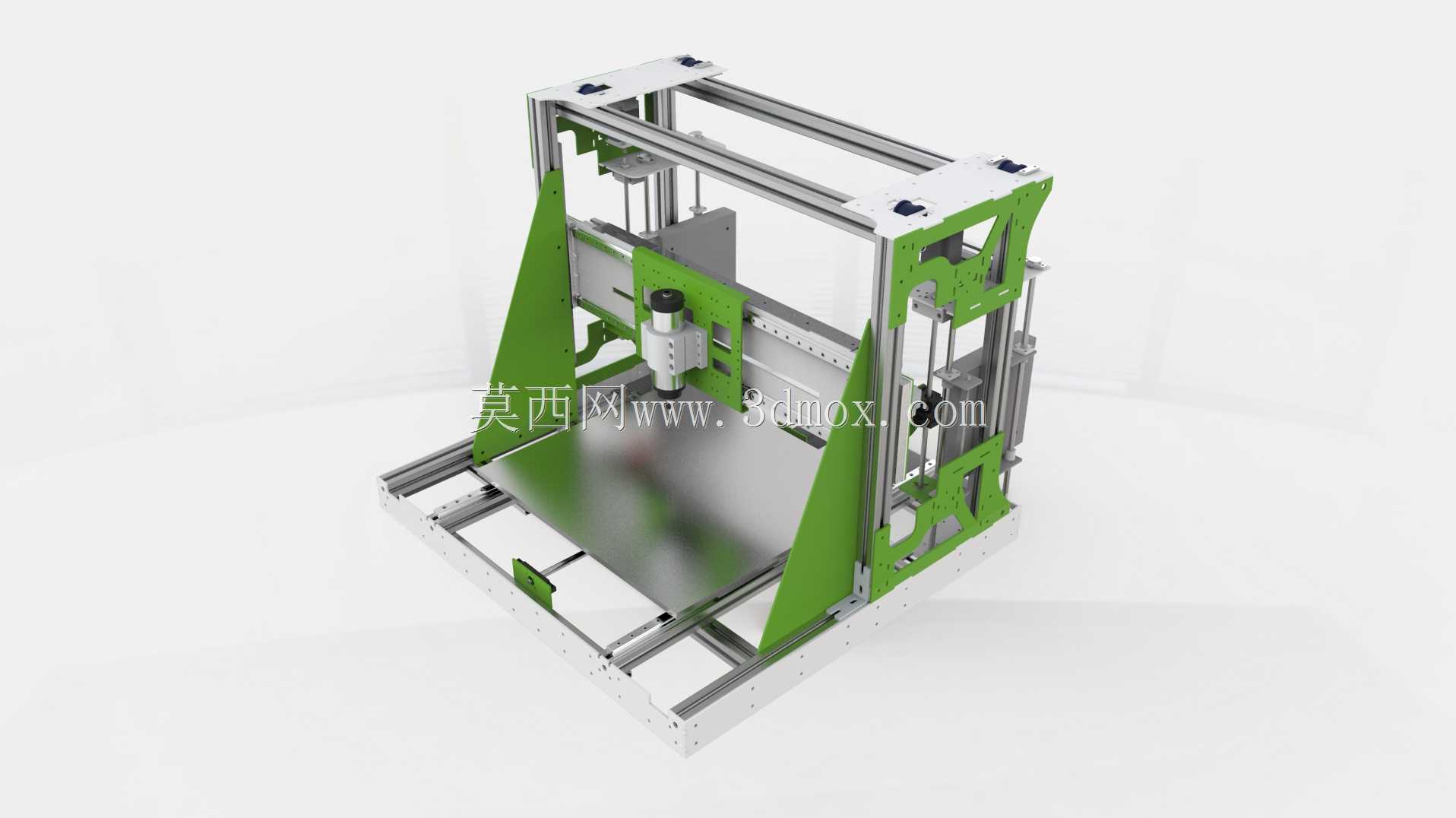

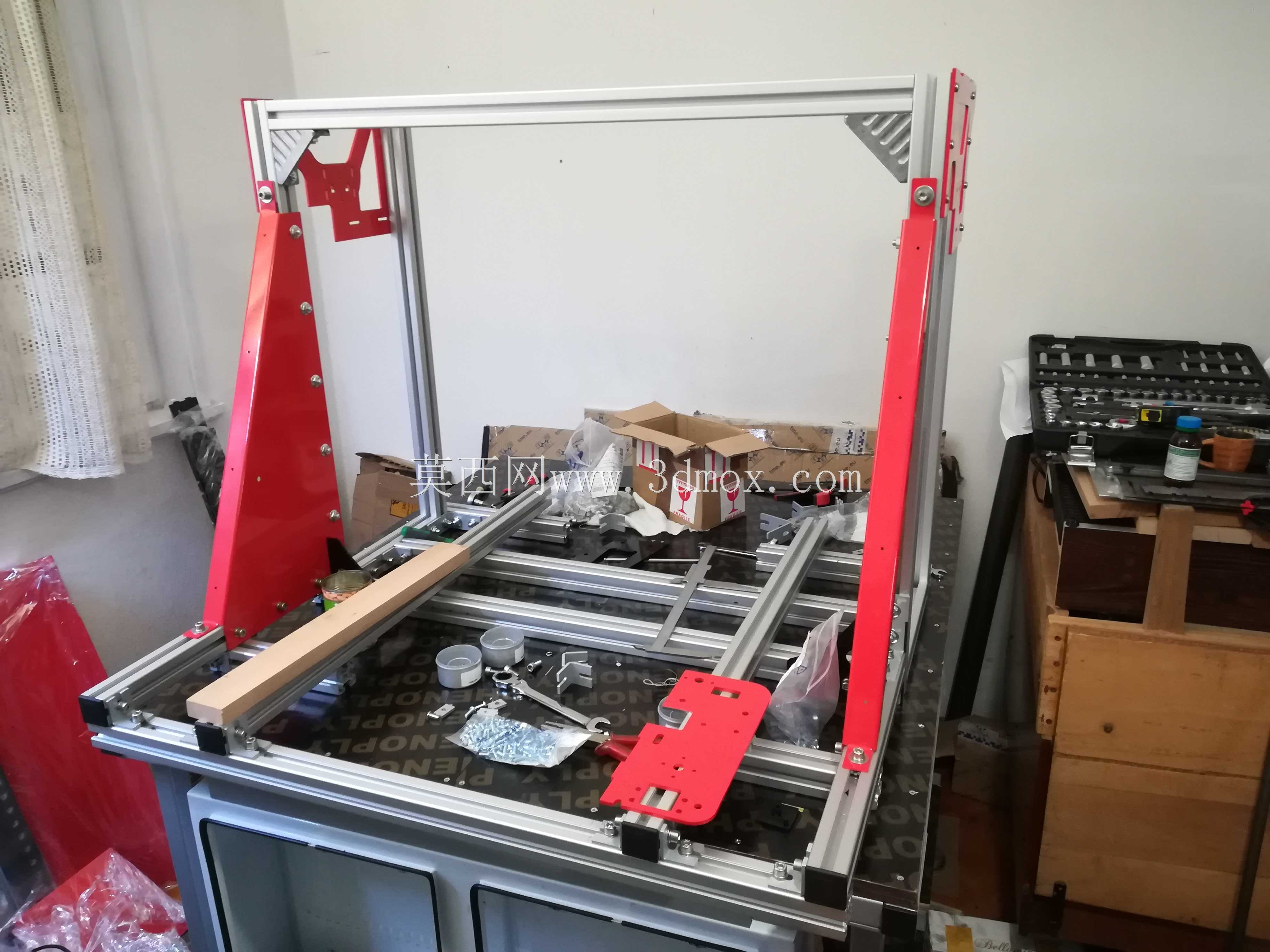

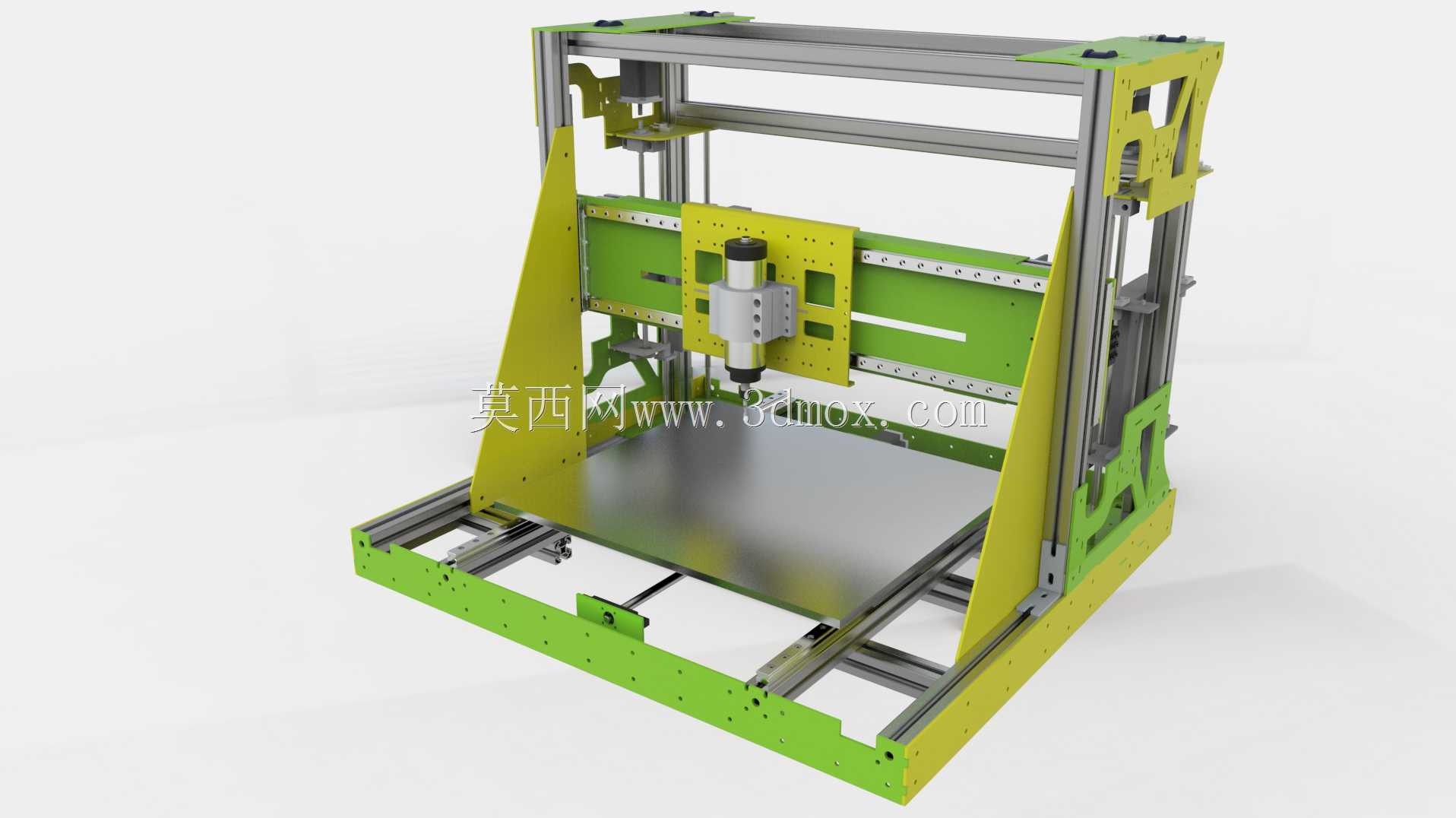

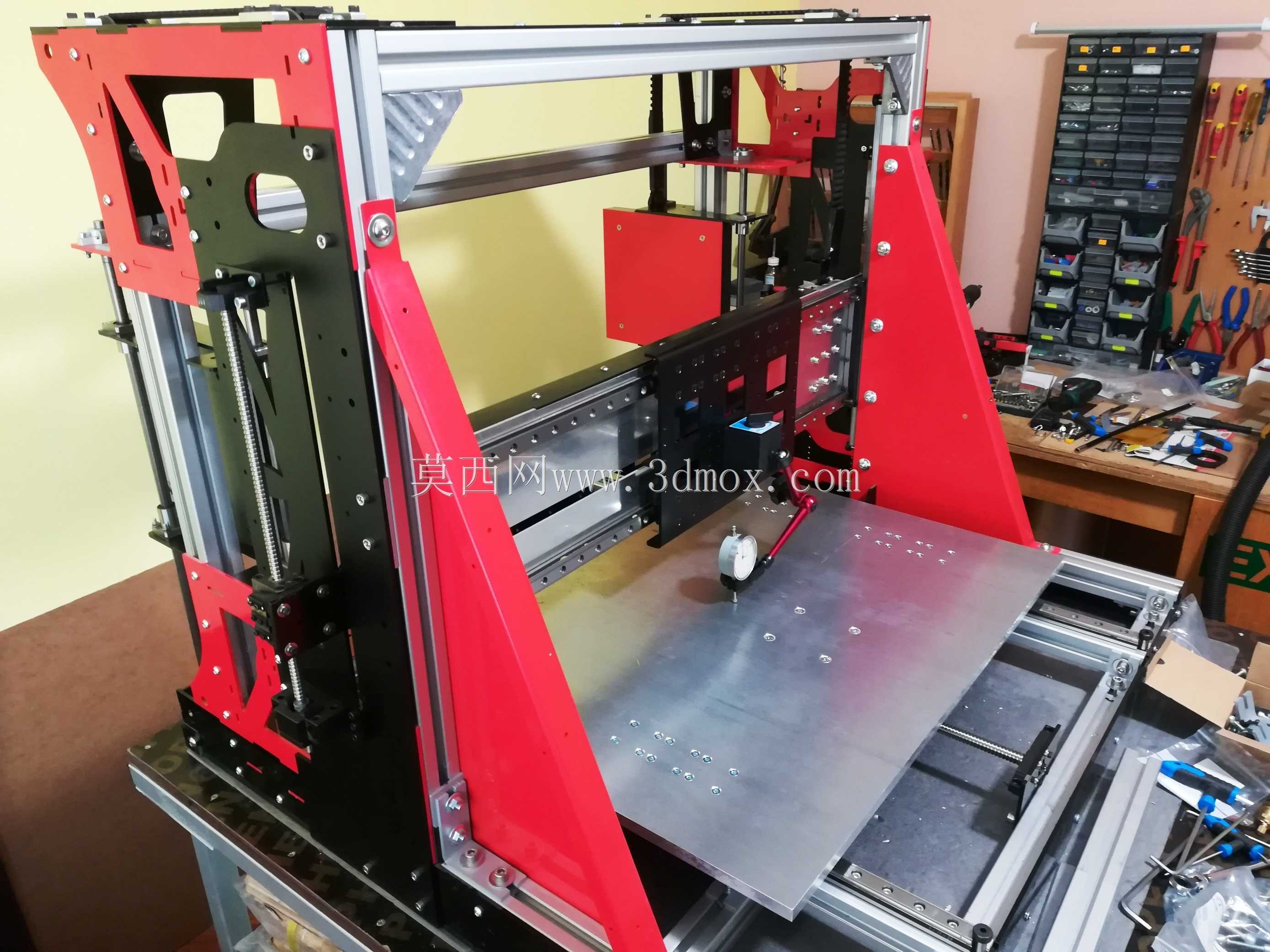

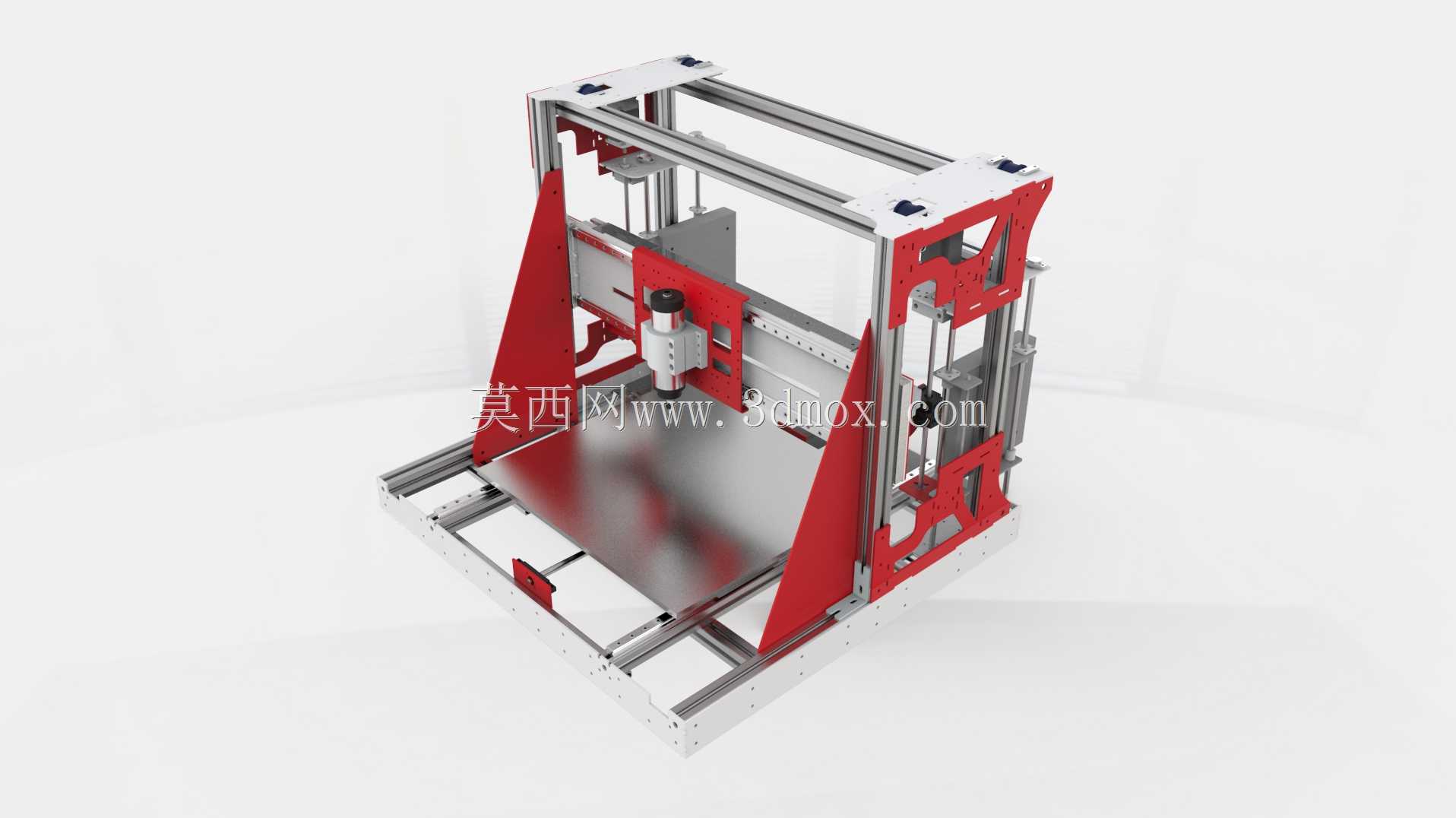

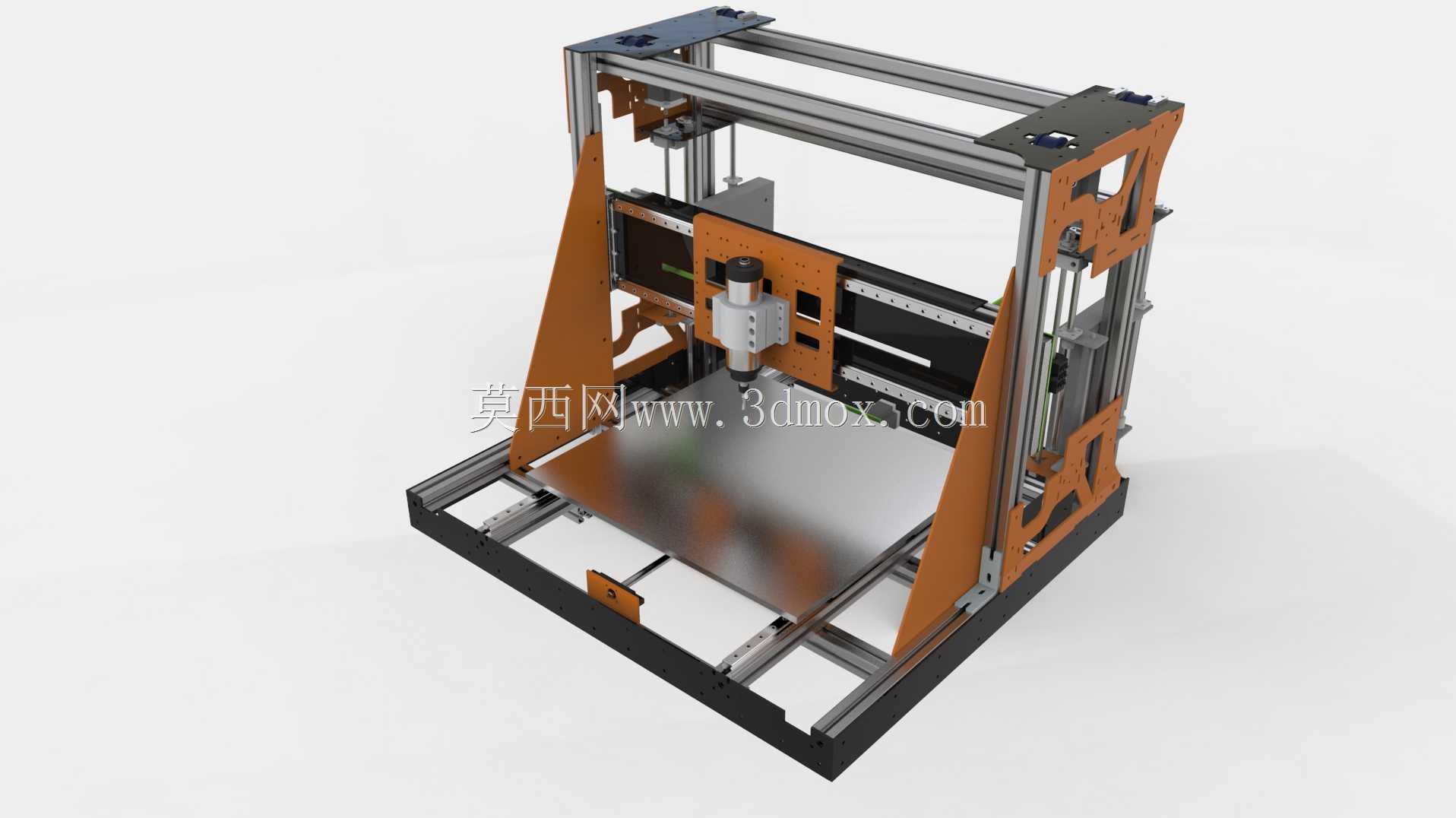

桌面级数控加工设备最容易被忽略的隐患，是长期往复运动带来的机架形变，尤其是采用铝型材拼接的轻量化结构，型材拼接面的平面度误差、紧固件的预紧力不均，都会在高速走刀时把微小形变放大成振纹，直接破坏加工件的表面质量。这款雕刻机的框架选型完全围绕抗形变需求展开，两侧支撑立板采用激光切割的厚钢板做三角加强结构，没有采用常见的型材角码拼接，而是直接通过螺栓把立板和横向铝型材的端面锁死，避免角码连接带来的间隙旷量。工作台面直接铺在两根平行的线性导轨上，没有额外加中间垫板，减少了一层装配公差累积，台面本身采用磨平的铝板，平面度控制在0.02mm以内，适配薄件雕刻的吸附定位需求。

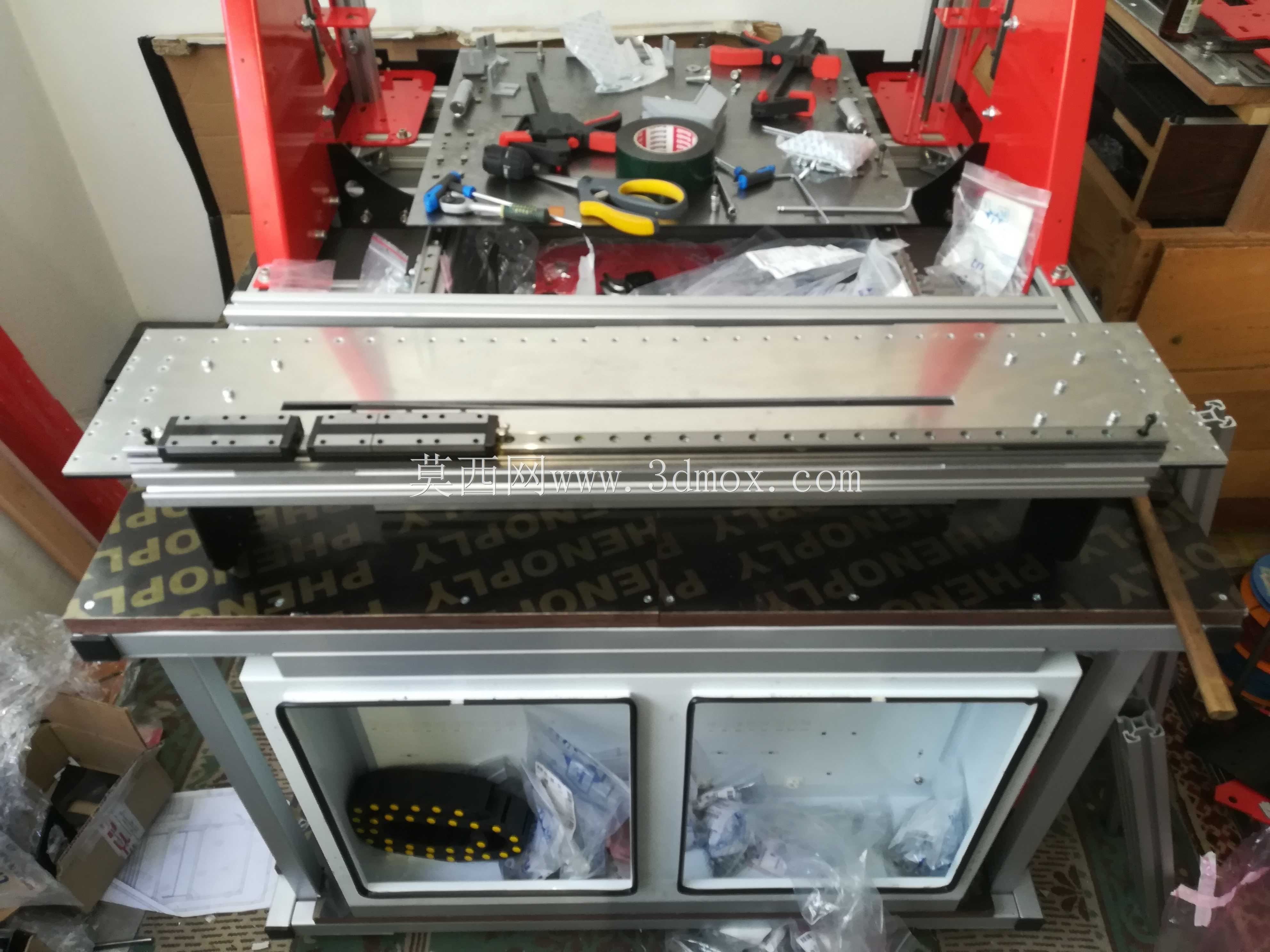

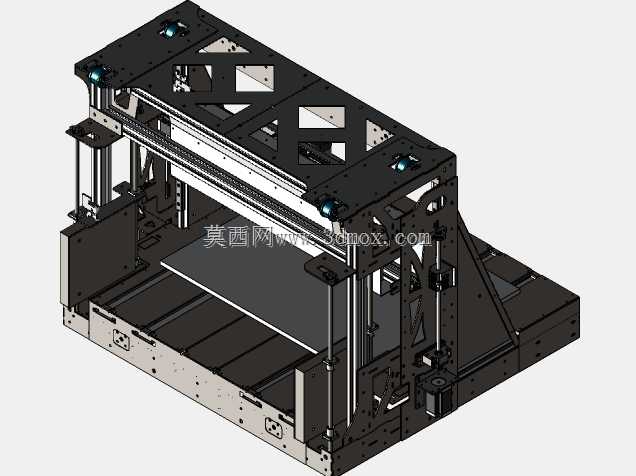

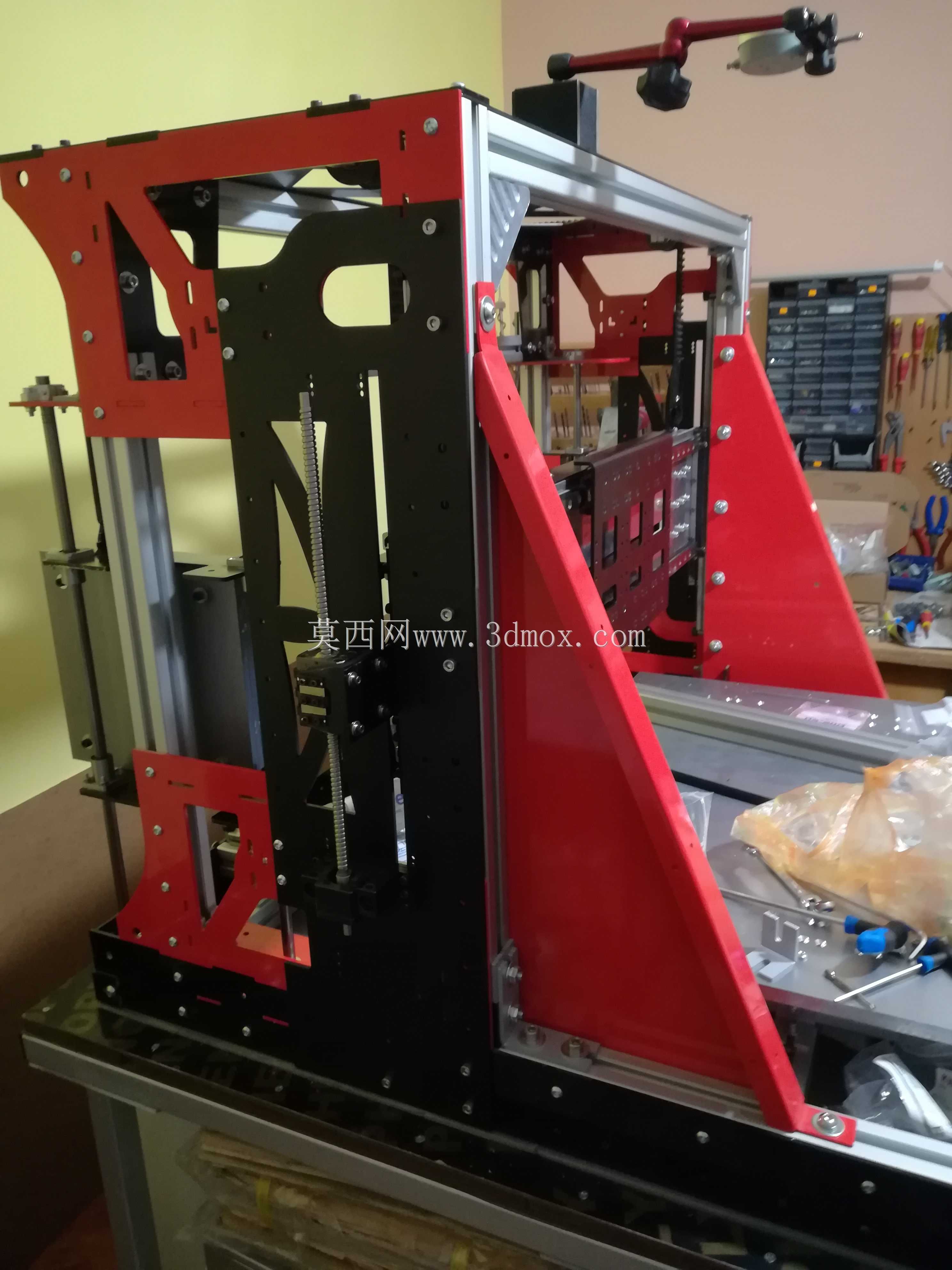

YZ轴的非标准结构是整台设备最考验装配公差的部分，没有采用单侧驱动的常规布局，而是在Y轴两侧布置双伺服电机做同步驱动，这种设计能避免长行程下单侧驱动带来的轴端偏摆，但对两个电机的同步响应精度要求极高，装配时需要先把两根导轨的平行度校准到0.01mm以内，再通过伺服算法配合两端的位置传感器做实时扭矩均衡，哪怕两侧的摩擦阻力有细微差异，也能通过动态补偿保证横梁移动时不出现歪斜。横梁上的Z轴滑台直接卡在两根交叉布置的导轨上，没有额外加悬臂结构，缩短了刀具到导轨支撑面的距离，降低切削时的刀具颤振。

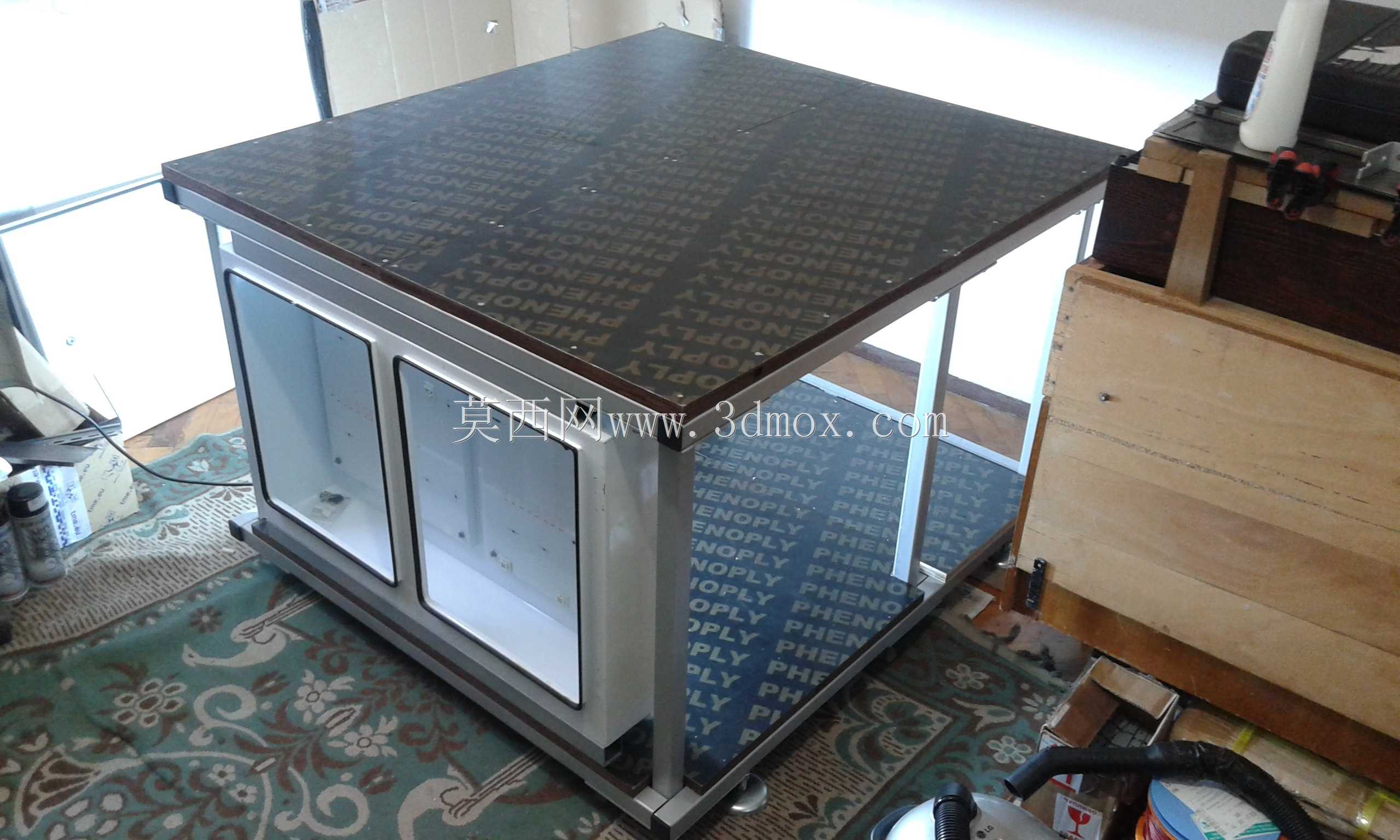

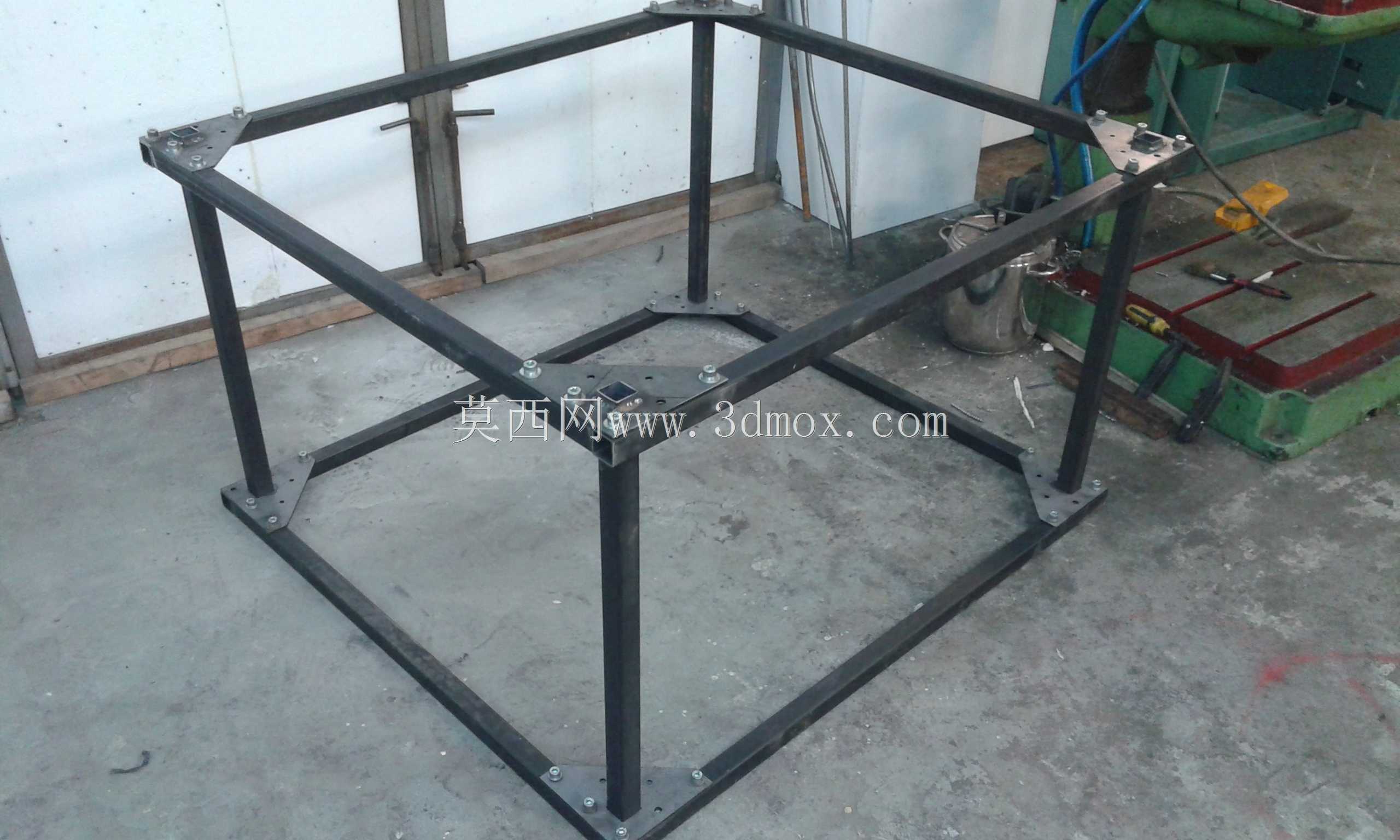

整台设备的焊接占比极低，除了底部的承托桌架，所有运动部件的连接全部采用螺栓紧固，这种设计一方面方便后期拆解更换易损件，另一方面也避免焊接热变形带来的结构精度偏移。滚珠丝杠直接和伺服电机通过联轴器直连，没有加同步带减速结构，减少了传动环节的背隙，反向运动时的空程误差能控制在0.005mm以内，适配精细雕刻的走位需求。走线全部藏在铝型材的槽内，没有外露的拖链，既避免加工碎屑刮擦线缆，也让整体结构更紧凑，适配桌面狭小的安装空间。
