梅林油压安全阀拆解结构展示

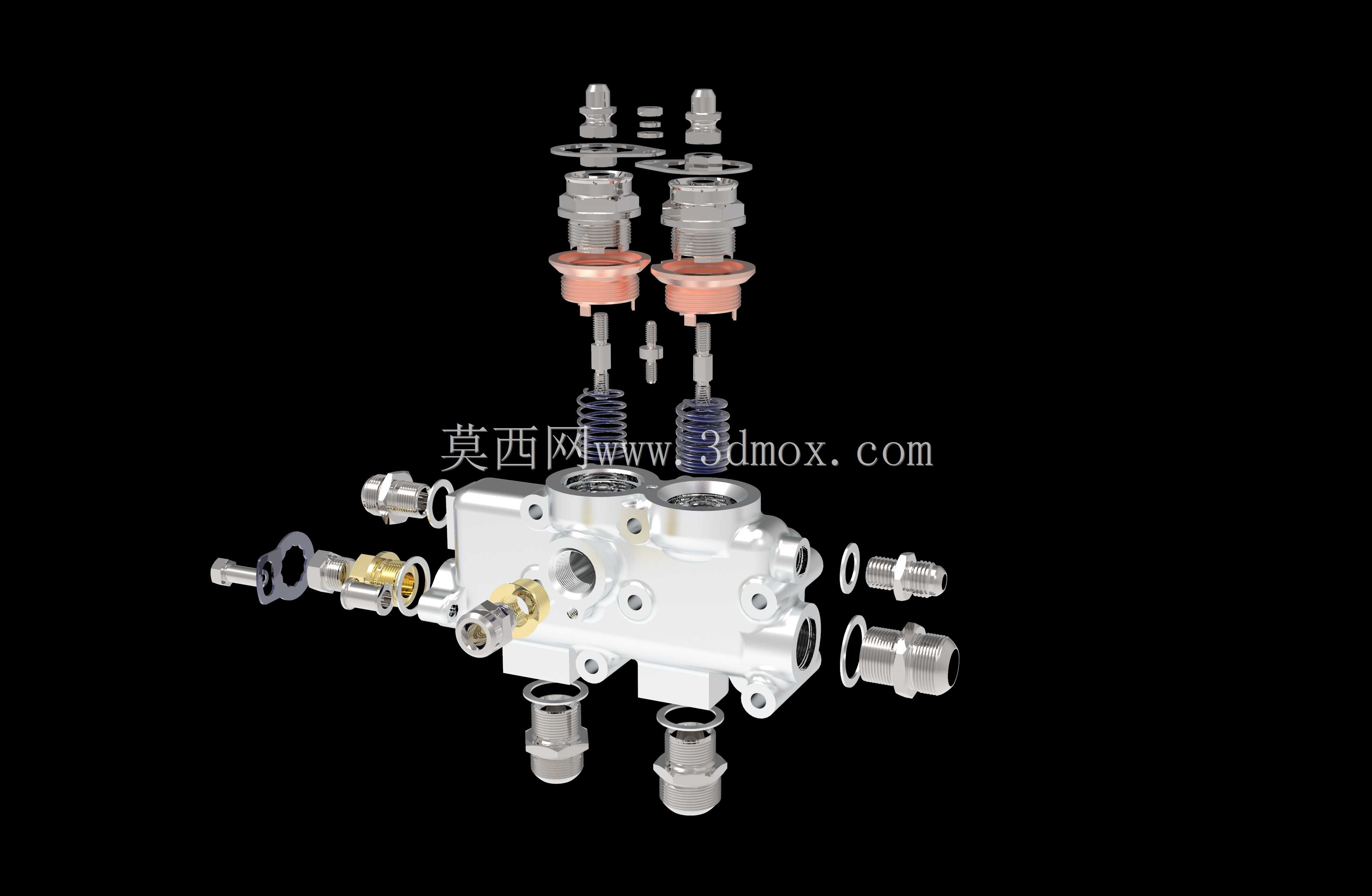

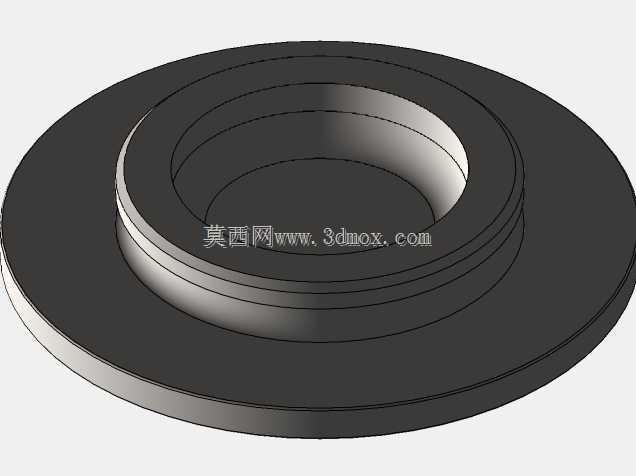

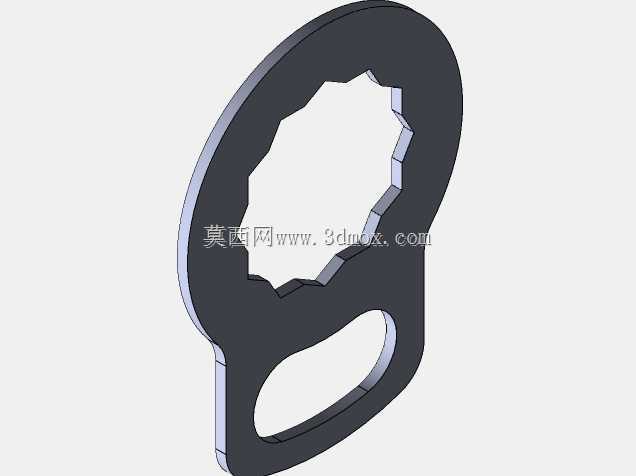

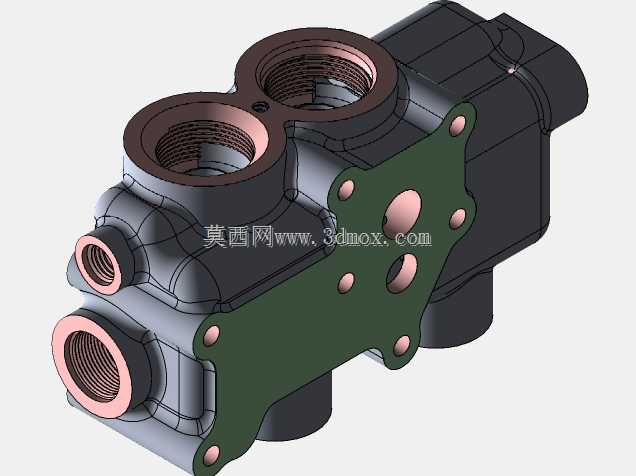

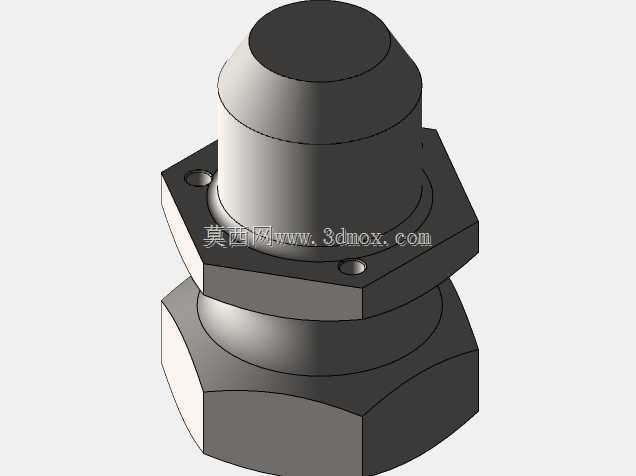

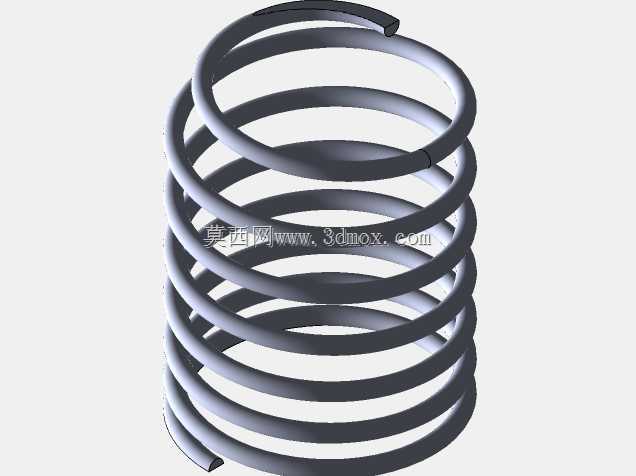

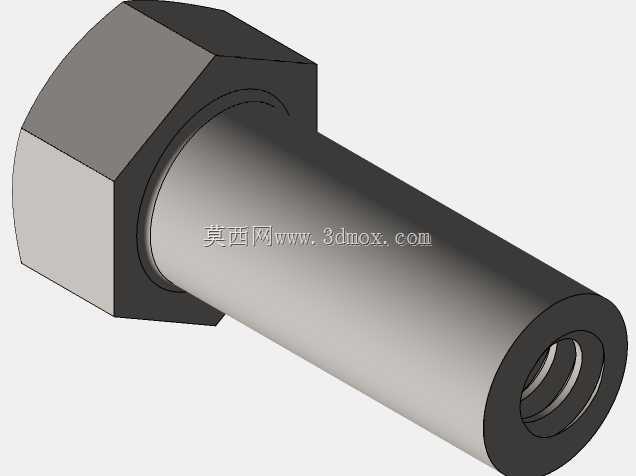

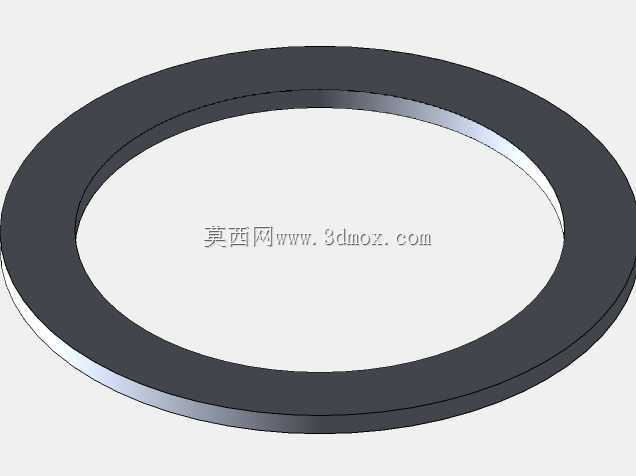

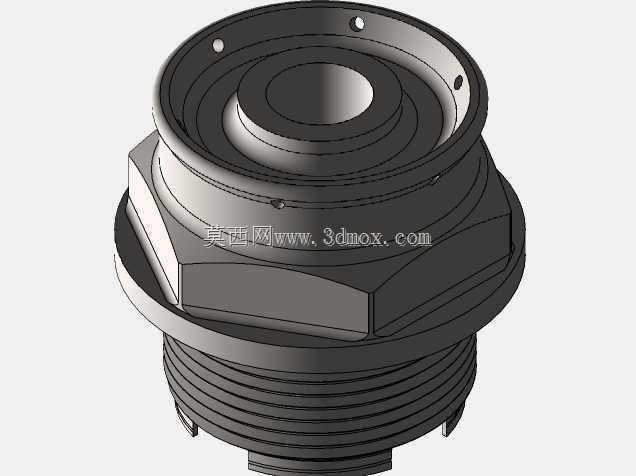

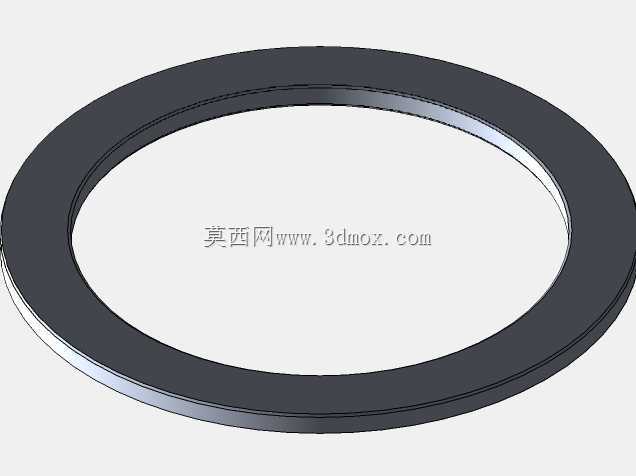

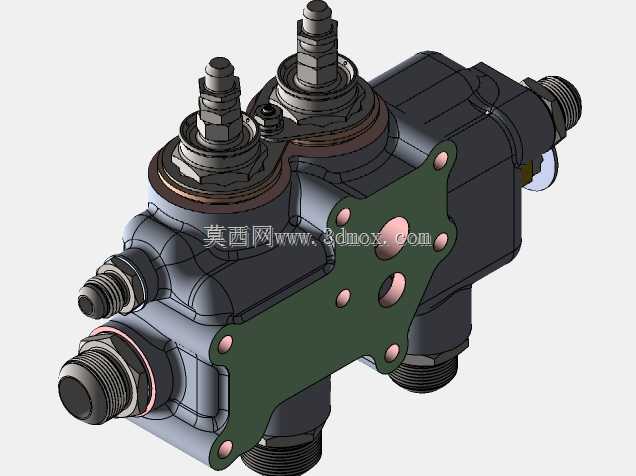

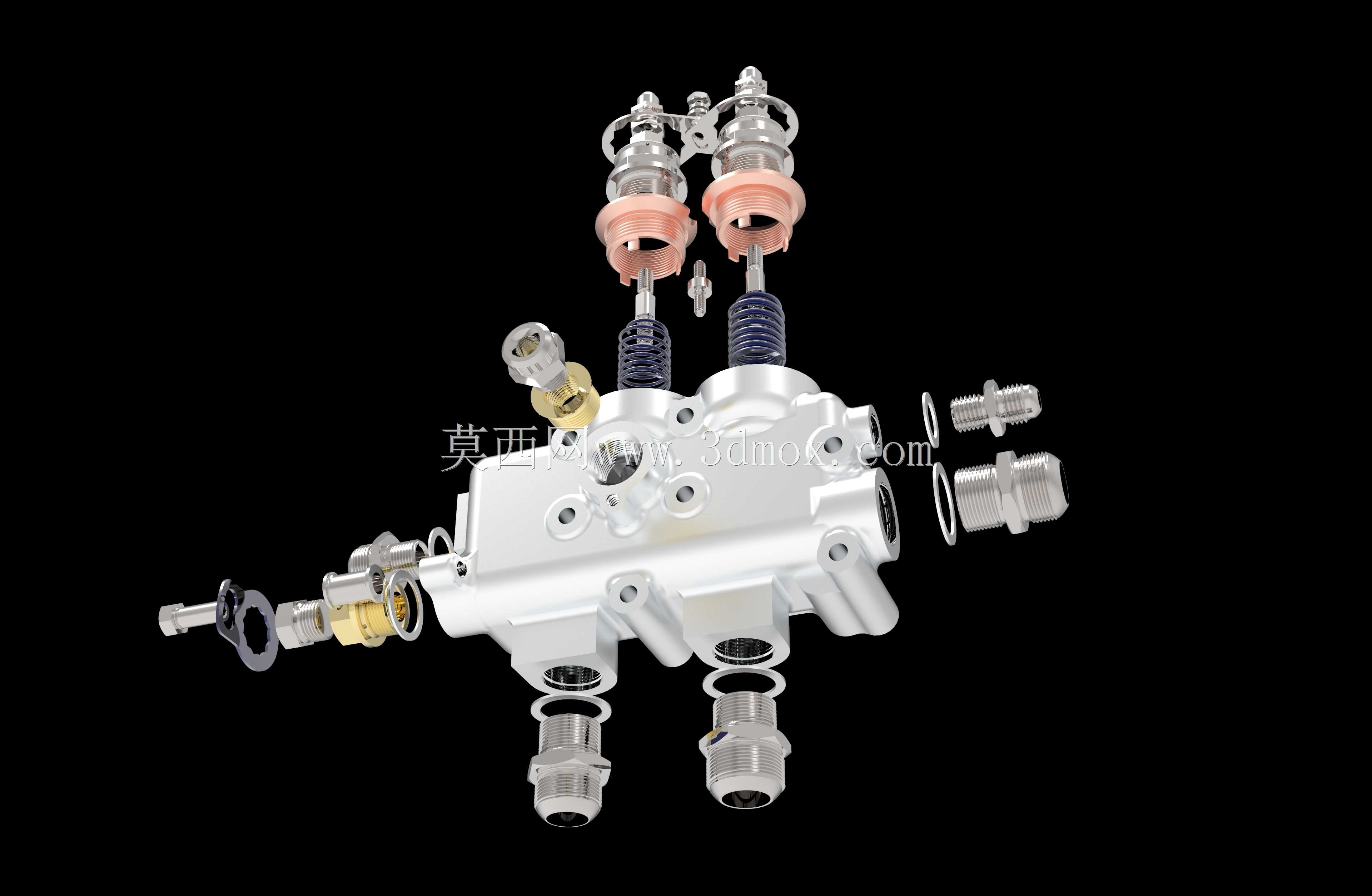

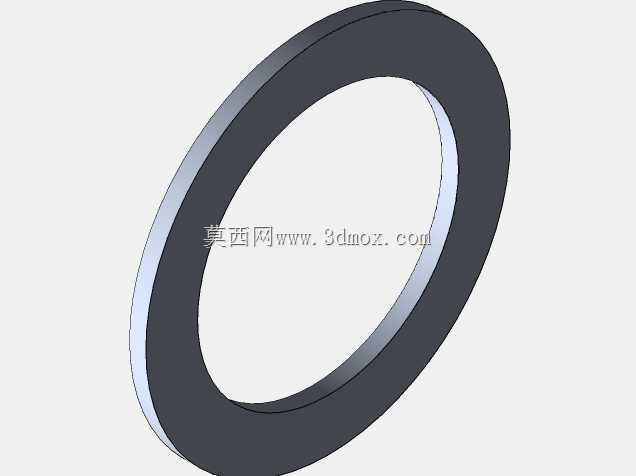

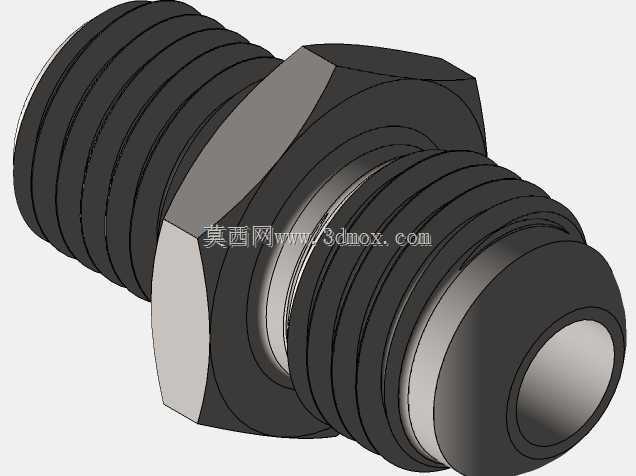

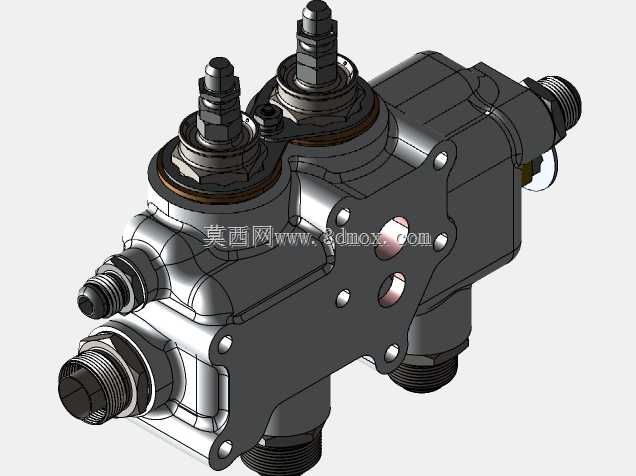

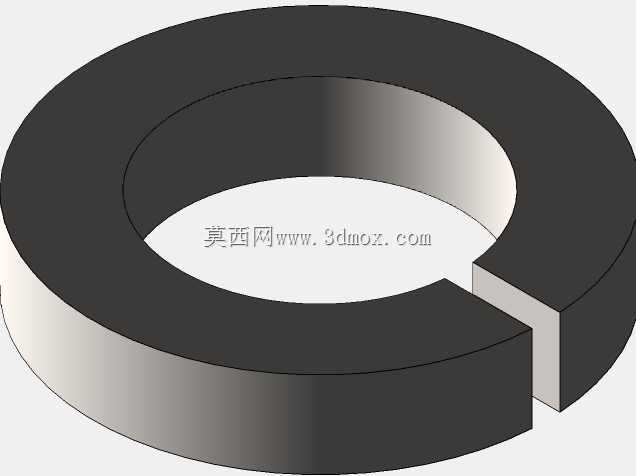

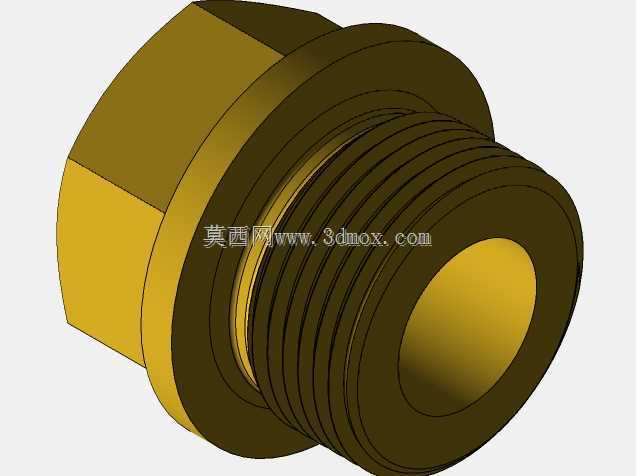

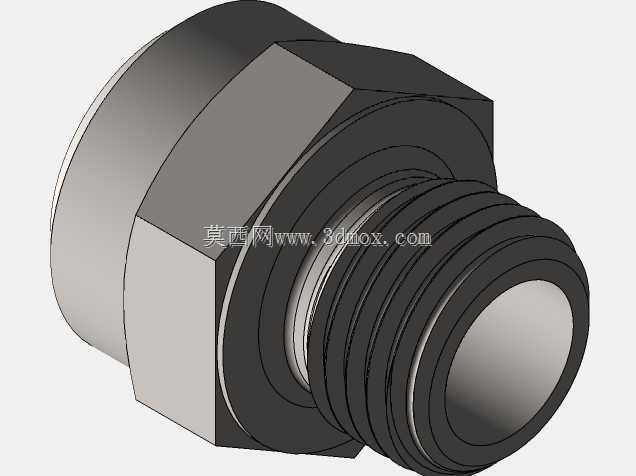

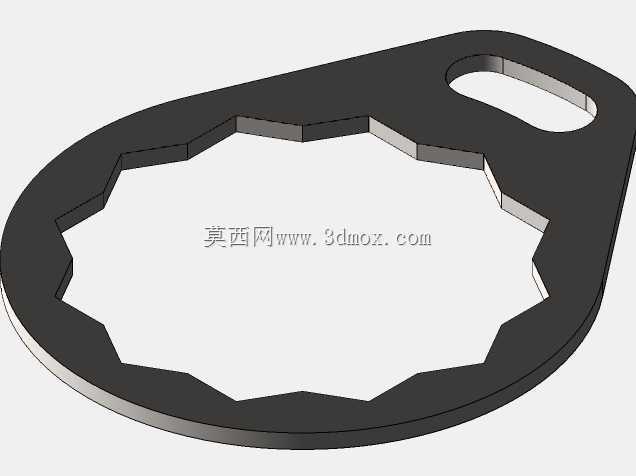

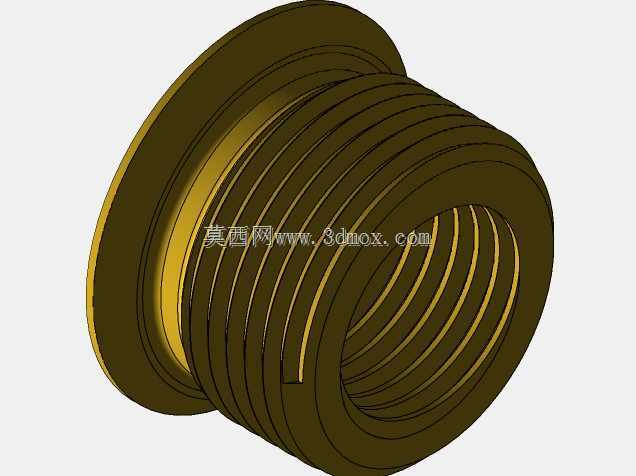

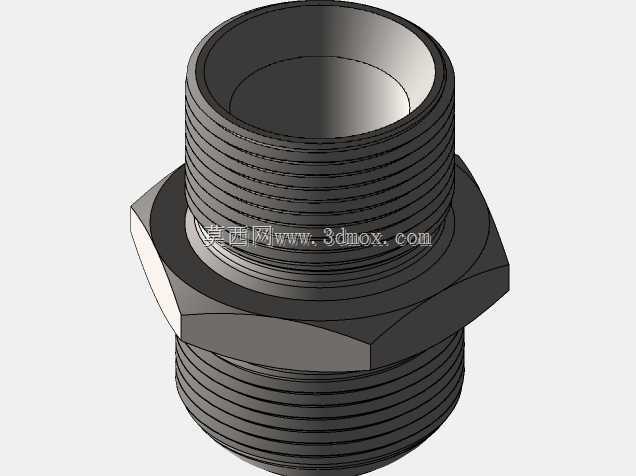

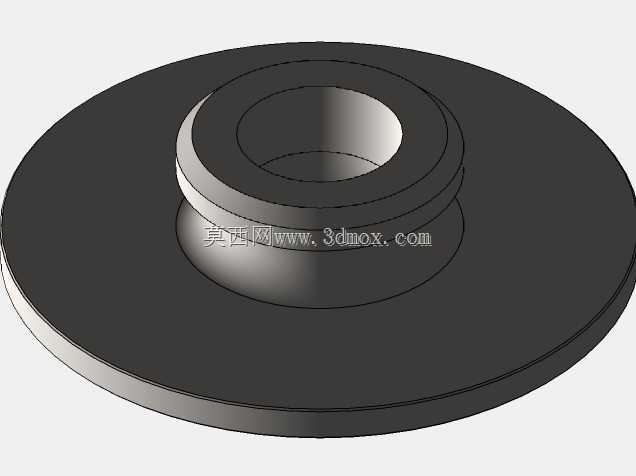

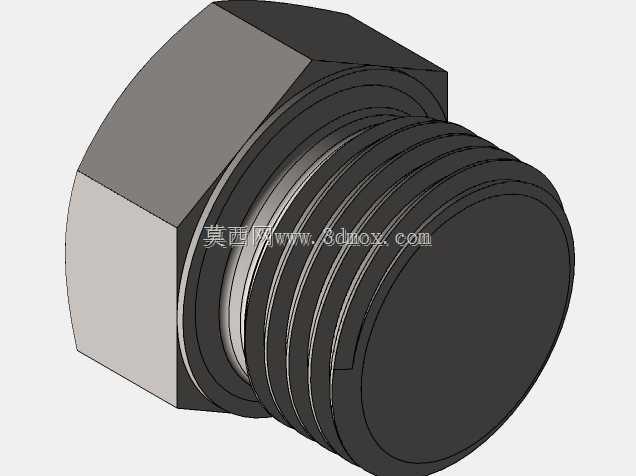

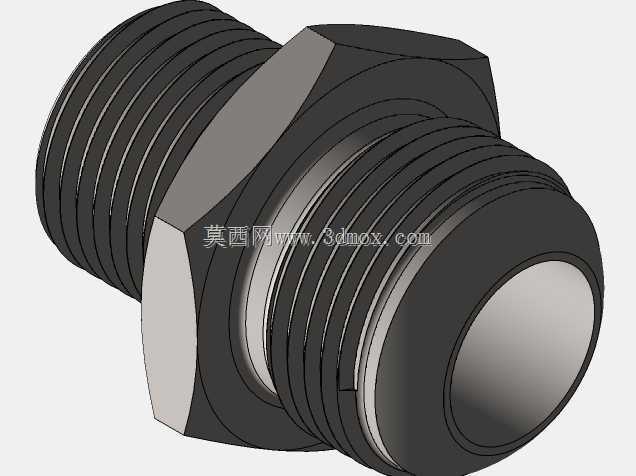

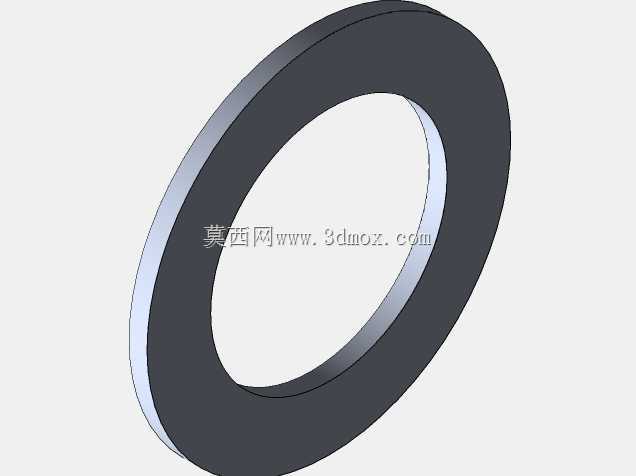

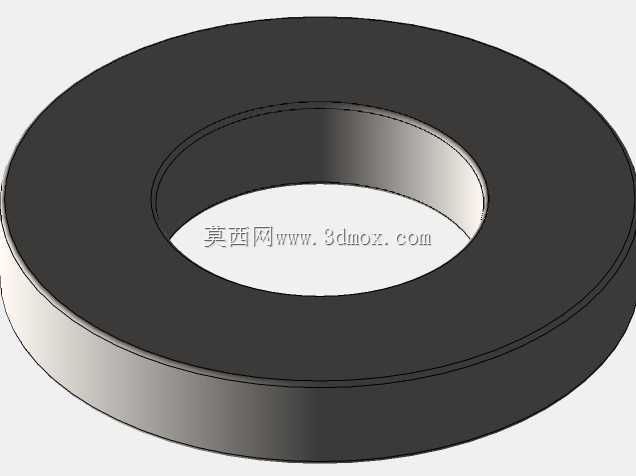

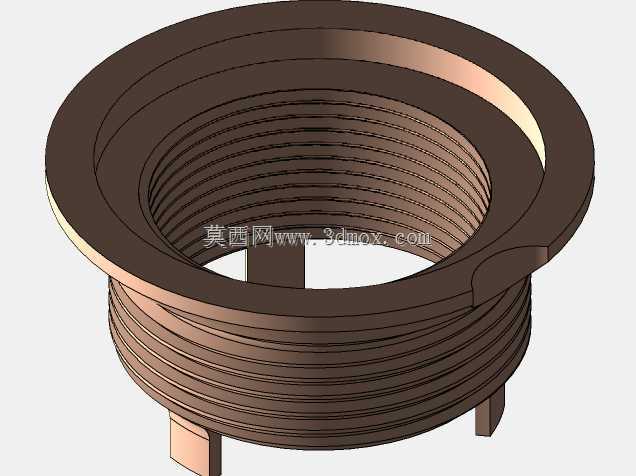

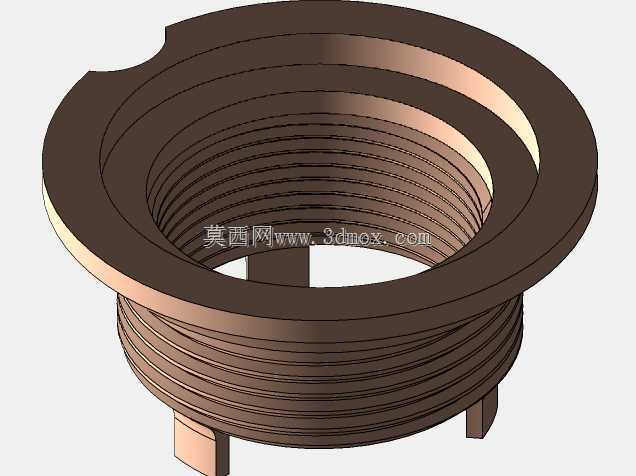

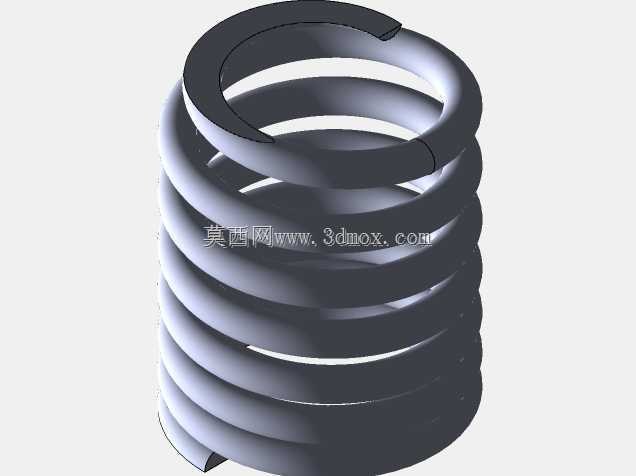

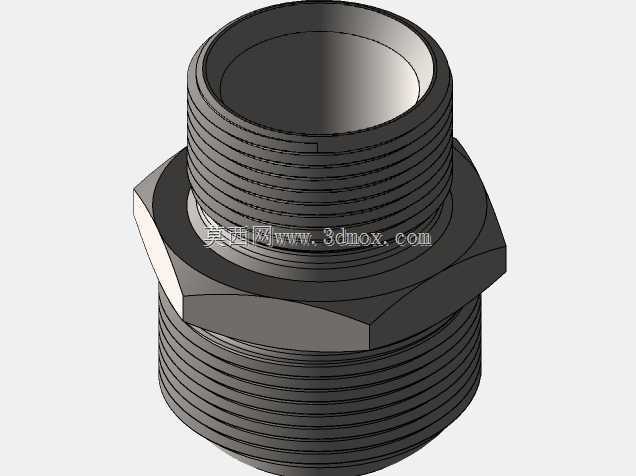

油压安全阀长期在高压脉动工况下服役，阀口密封面的冲蚀、弹簧疲劳失效、螺纹连接处的渗漏是现场最频发的故障点，这款拆解式的结构呈现刚好把这些易出问题的核心部位完全暴露出来。阀块本体的流道转角没有做尖锐直角过渡，所有过流面都留了0.8mm的圆角，能大幅降低高压油液对流道壁的冲蚀速率，同时减少紊流带来的压力波动，避免阀芯在启闭过程中出现高频颤振。两个对称布置的阀芯组件采用完全一致的结构规格，弹簧的预压缩量通过顶部的螺塞精准调节，拆解状态下能清晰看到弹簧座与阀芯的定位台阶，这个台阶的同轴度公差控制在0.02mm以内，否则弹簧偏载会直接导致阀芯卡滞，压力调定偏差超出允许范围。侧面布置的不同规格外螺纹接头，密封端面都设计了平垫加O型圈的双重密封结构，接头的拧入深度做了明确限位，避免过度挤压导致密封件切边失效，也能防止螺纹咬合损坏阀块本体。铜质的调压垫片夹在弹簧与螺塞之间，材质硬度远低于阀块和弹簧，既能保证调压时的接触受力均匀，也能避免长期振动导致螺塞松动移位。阀块上的安装孔位做了锪平处理，安装时不需要额外加工垫片找平，能直接贴合安装面，保证阀体固定后的受力均匀，不会因为安装应力导致阀体内孔变形卡滞阀芯。每个拆解的小零件都有对应的定位结构，不会出现装配时零件错装的问题，哪怕是细小的挡圈、密封环都有专属的安装槽位，槽宽和槽深的尺寸刚好匹配对应配件的规格，装配时不需要反复修配就能达到设计要求的密封性能和动作灵敏度。
