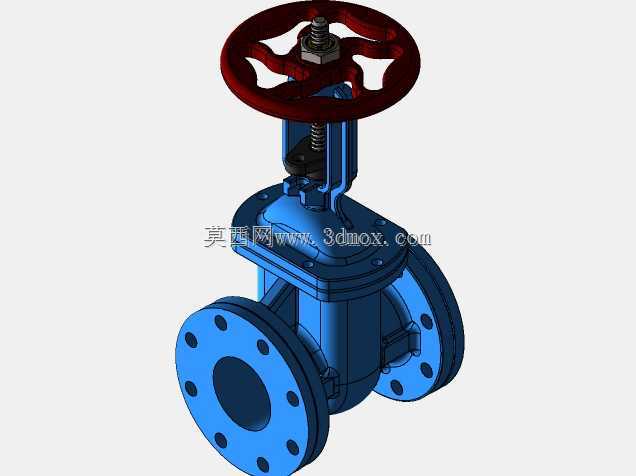

明杆法兰式工业闸阀结构设计

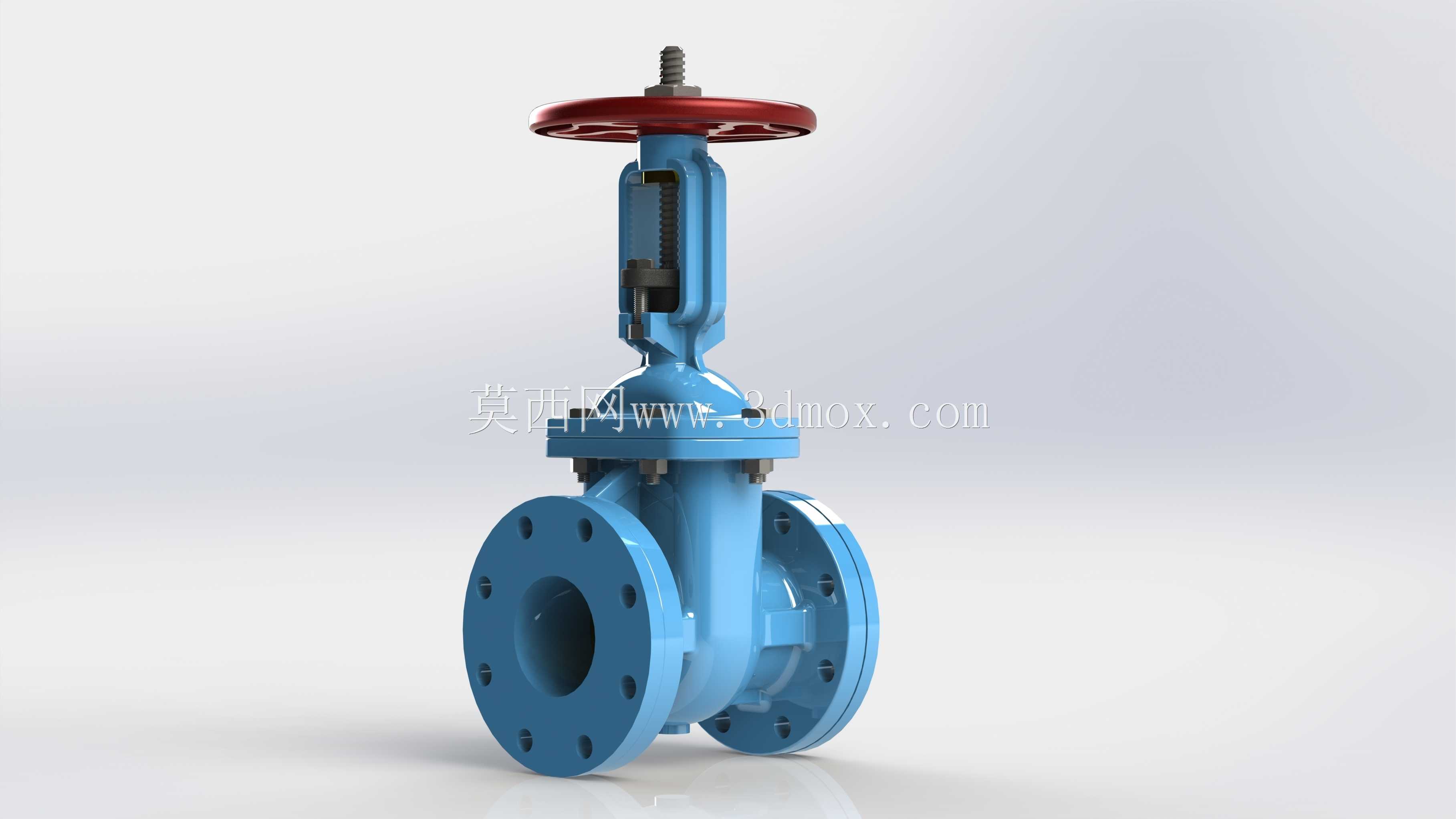

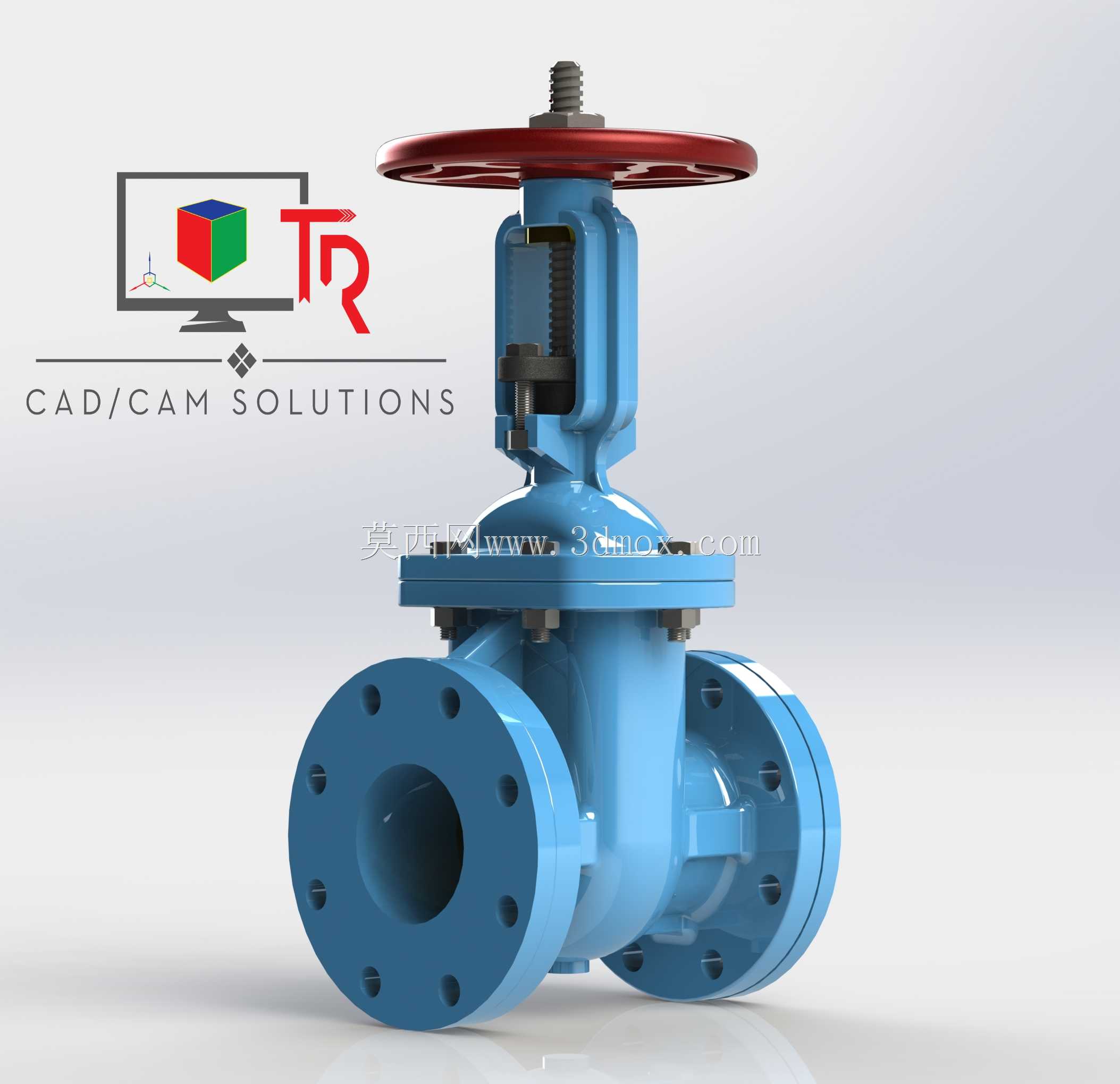

工业管路现场里，暗杆闸阀长期埋地或潮湿工况下阀杆锈蚀卡涩的问题屡见不鲜，这款明杆法兰闸阀的结构设计，从根源上规避了这类运维隐患。阀杆的梯形螺纹段完全暴露在阀盖外部，启闭过程中阀杆随闸板同步升降，运维人员站在管廊旁就能通过阀杆伸出长度直观判断阀门开度，不需要额外加装开度指示器，也避免了螺纹段浸泡在输送介质里被腐蚀、结垢的问题。

阀体两端的法兰连接面做了加厚凸台处理，密封面的平面度公差控制在0.02mm以内，对接管路法兰时，即使现场螺栓预紧力存在小幅偏差，也不会因为法兰面变形出现介质渗漏。法兰盘上的螺栓孔采用跨中排布设计，避开了阀体内部流道的加强筋位置，不会因为钻孔加工削弱阀体的承压强度，同时也给现场安装时的扳手操作留出了足够空间，不用特意定制短柄扳手就能完成对角紧固。

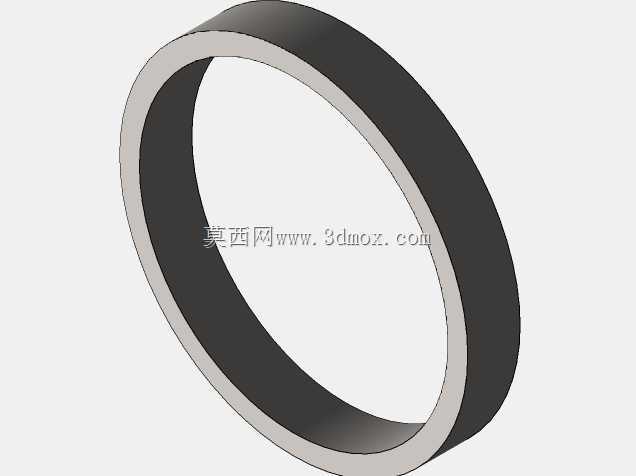

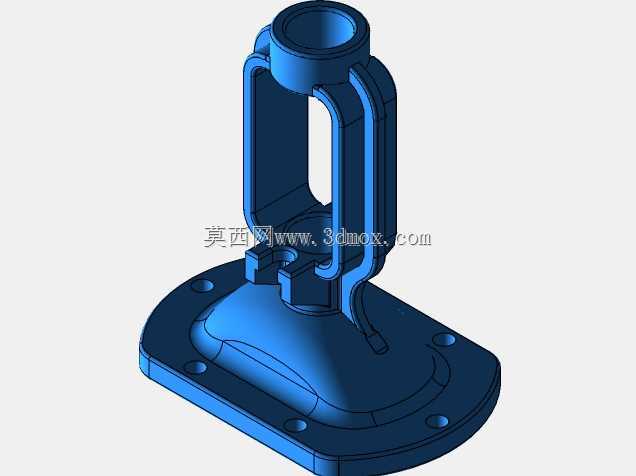

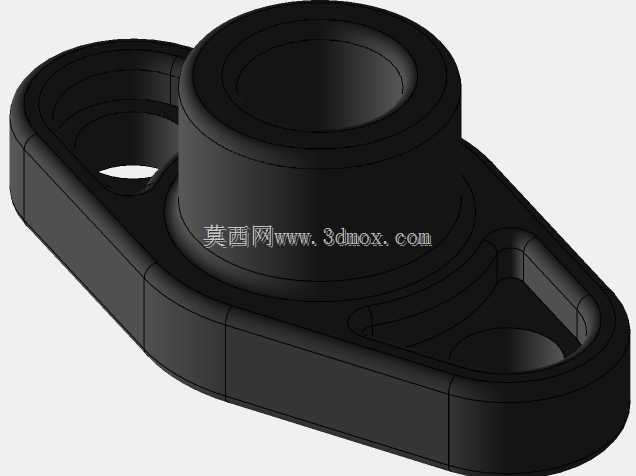

阀盖和阀体的连接采用中法兰螺栓结构，密封垫片选用带内外环的缠绕式垫片，适配-29℃到425℃的宽温域工况，不管是输送常温清水还是高温蒸汽，垫片都能保持足够的回弹性，不会因为温度循环出现密封失效。阀杆和阀盖之间的填料函设计了三层填料空间，最上层加装防尘圈，阻挡外界粉尘进入填料腔磨损阀杆，中间两层用柔性石墨填料，底部加设PTFE导向套，既保证阀杆升降的同轴度，又避免填料被介质压力吹出。

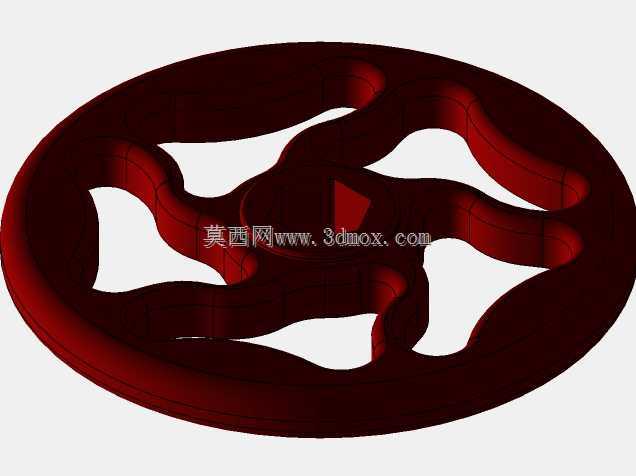

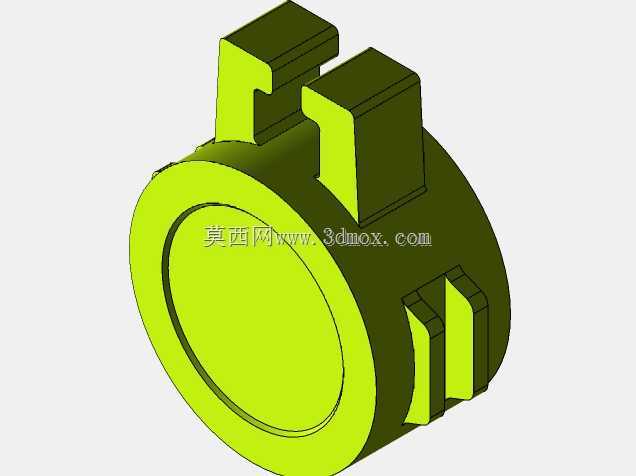

手轮采用红色烤漆铸铁材质，轮缘做了圆弧滚花处理，戴防滑手套操作时也不会打滑，手轮和阀杆的连接采用方榫配合加锁紧销结构，即使阀门长期处于全开状态受介质振动影响，手轮也不会松脱掉落。闸板的密封面堆焊了硬质合金层，硬度达到HRC40以上，即使输送介质里带有少量固体颗粒，频繁启闭也不会出现密封面划伤，能保证截断后的零泄漏要求。

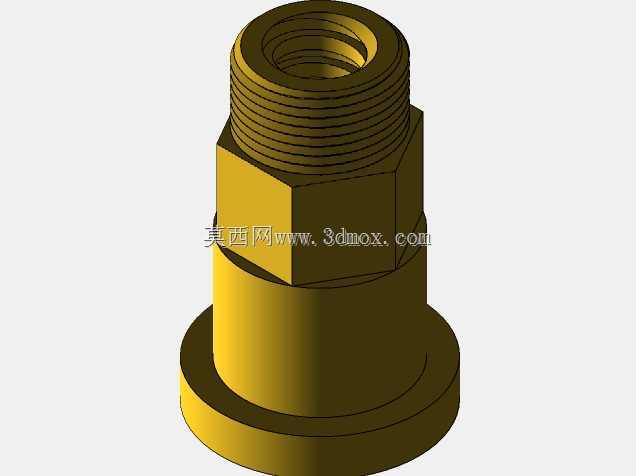

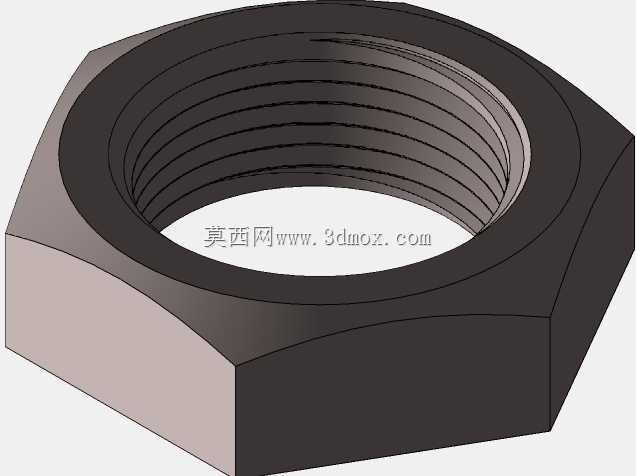

阀体内部的流道做了全通径等径设计，介质流过时没有缩径带来的流阻损失，也不会在阀腔底部形成介质沉积死角，输送含杂质的污水或浆料时，不会出现闸板底部积渣导致关不到位的问题。阀盖上方的阀杆螺母采用铜合金材质，和钢制阀杆形成软硬摩擦副，长期启闭操作的磨损量极小，不需要频繁更换阀杆螺母就能保证传动顺畅，后期运维只需要定期在外部螺纹上涂抹润滑脂即可，维护成本比同规格暗杆闸阀低近40%。
