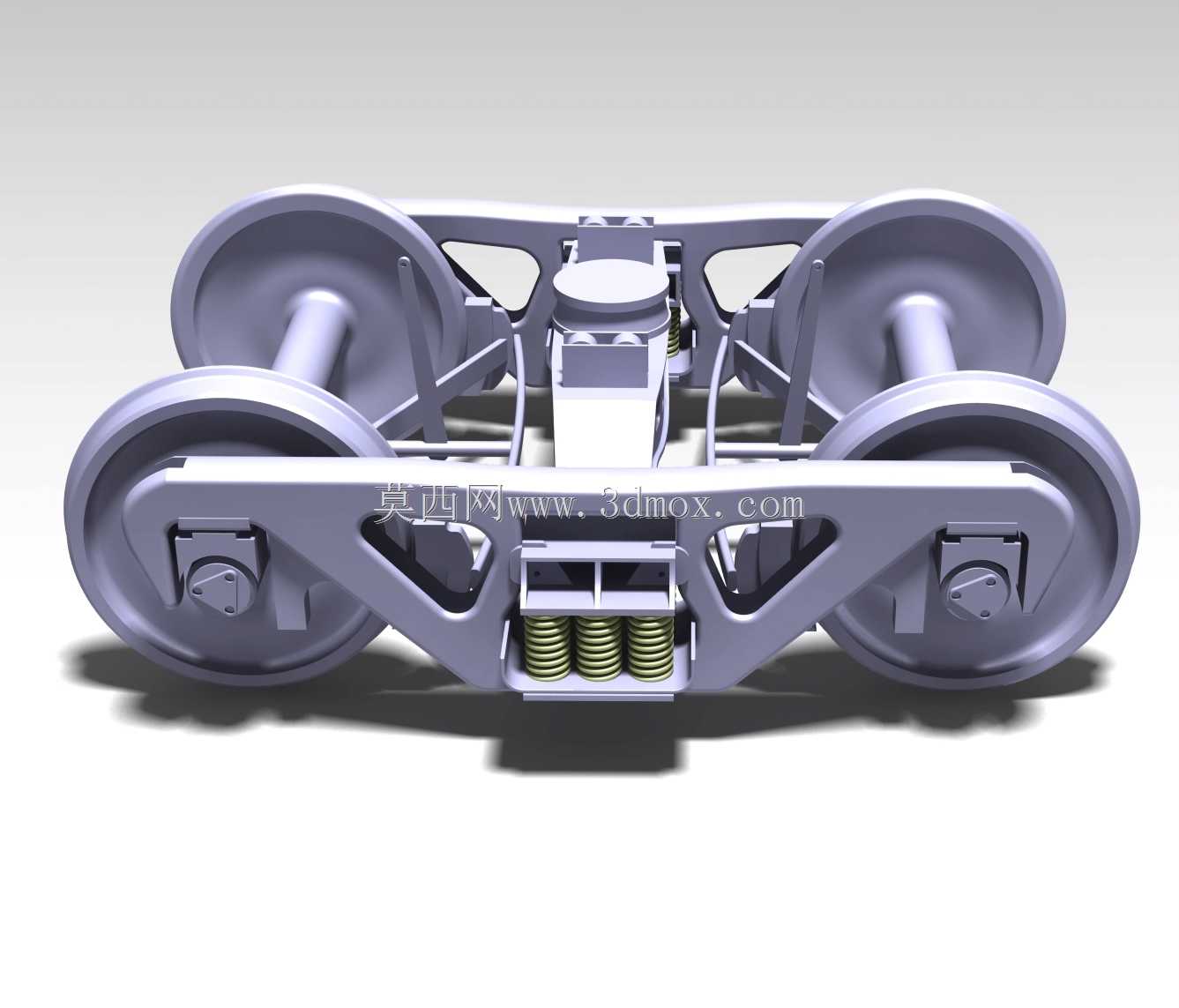

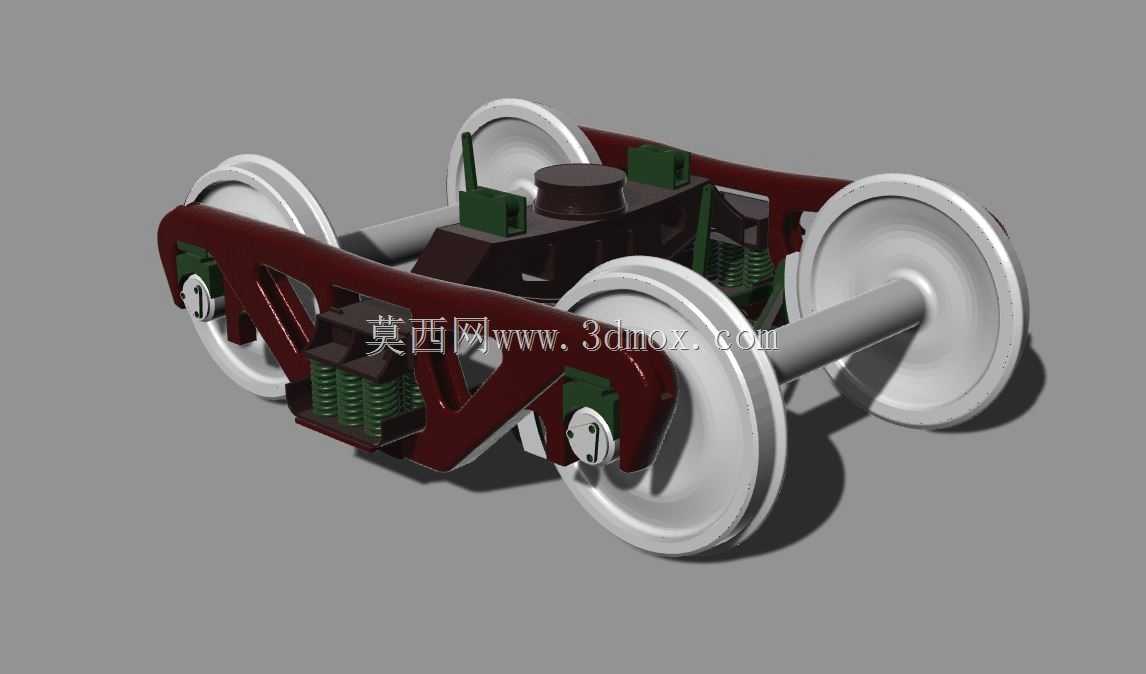

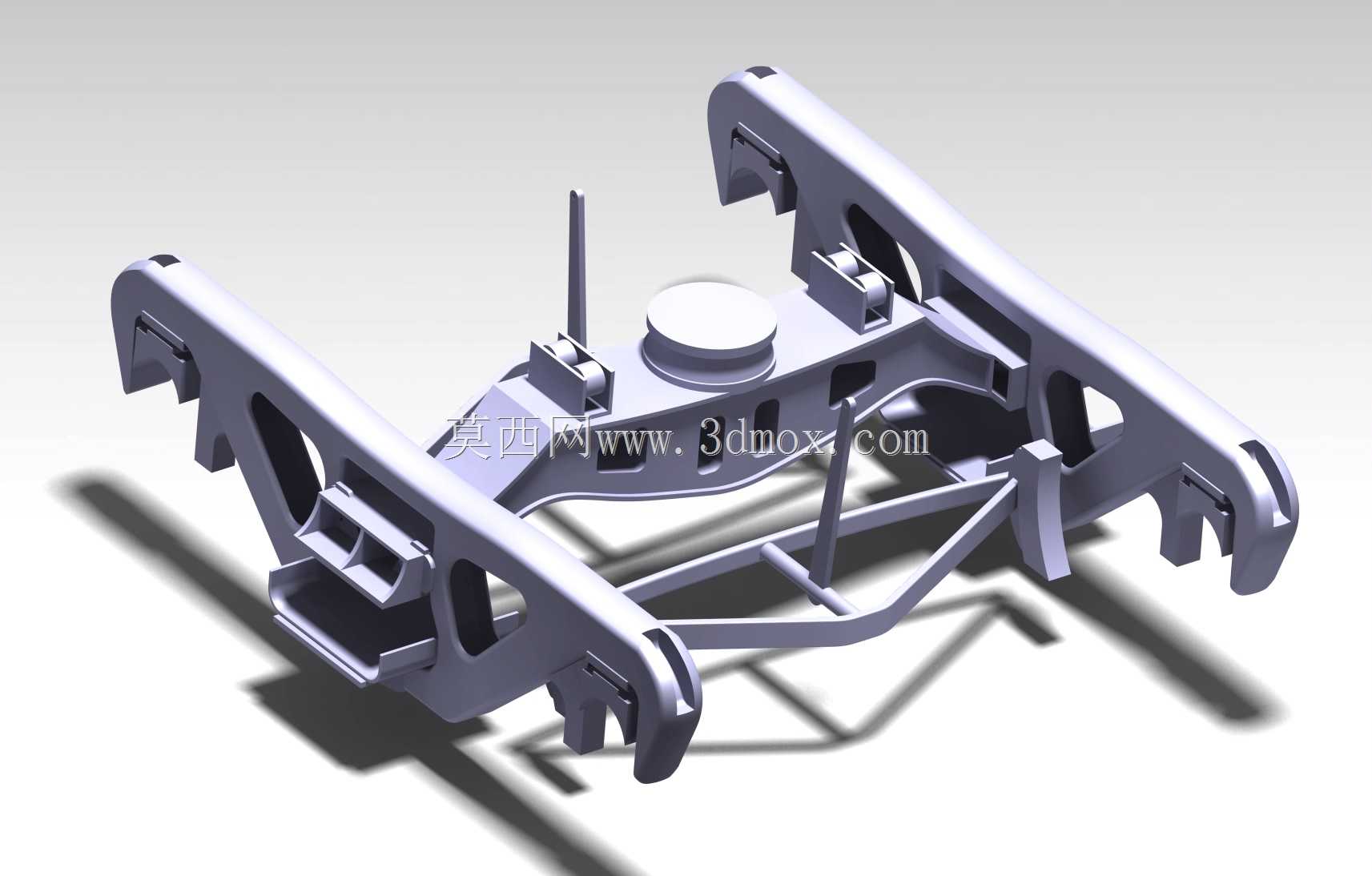

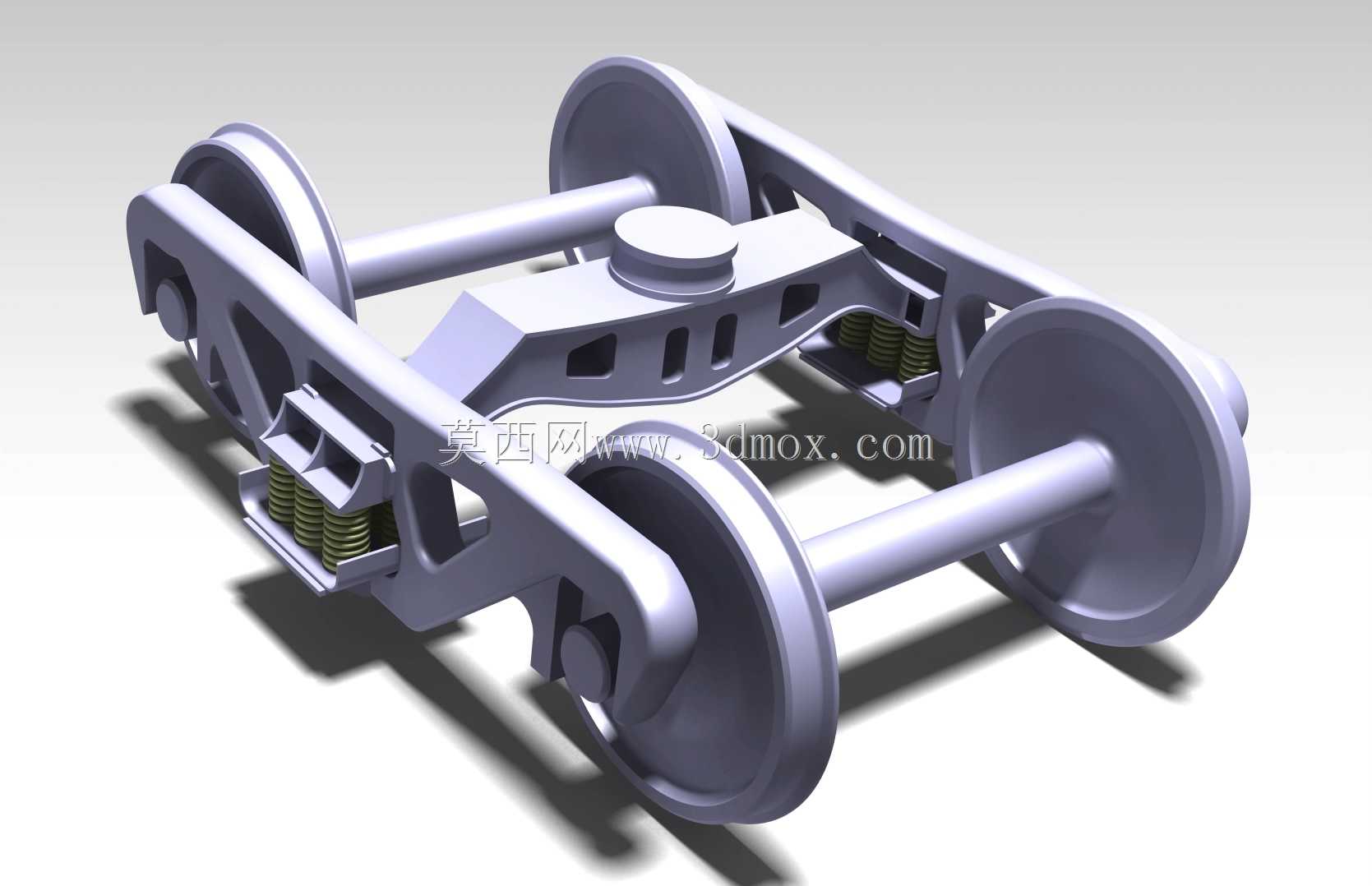

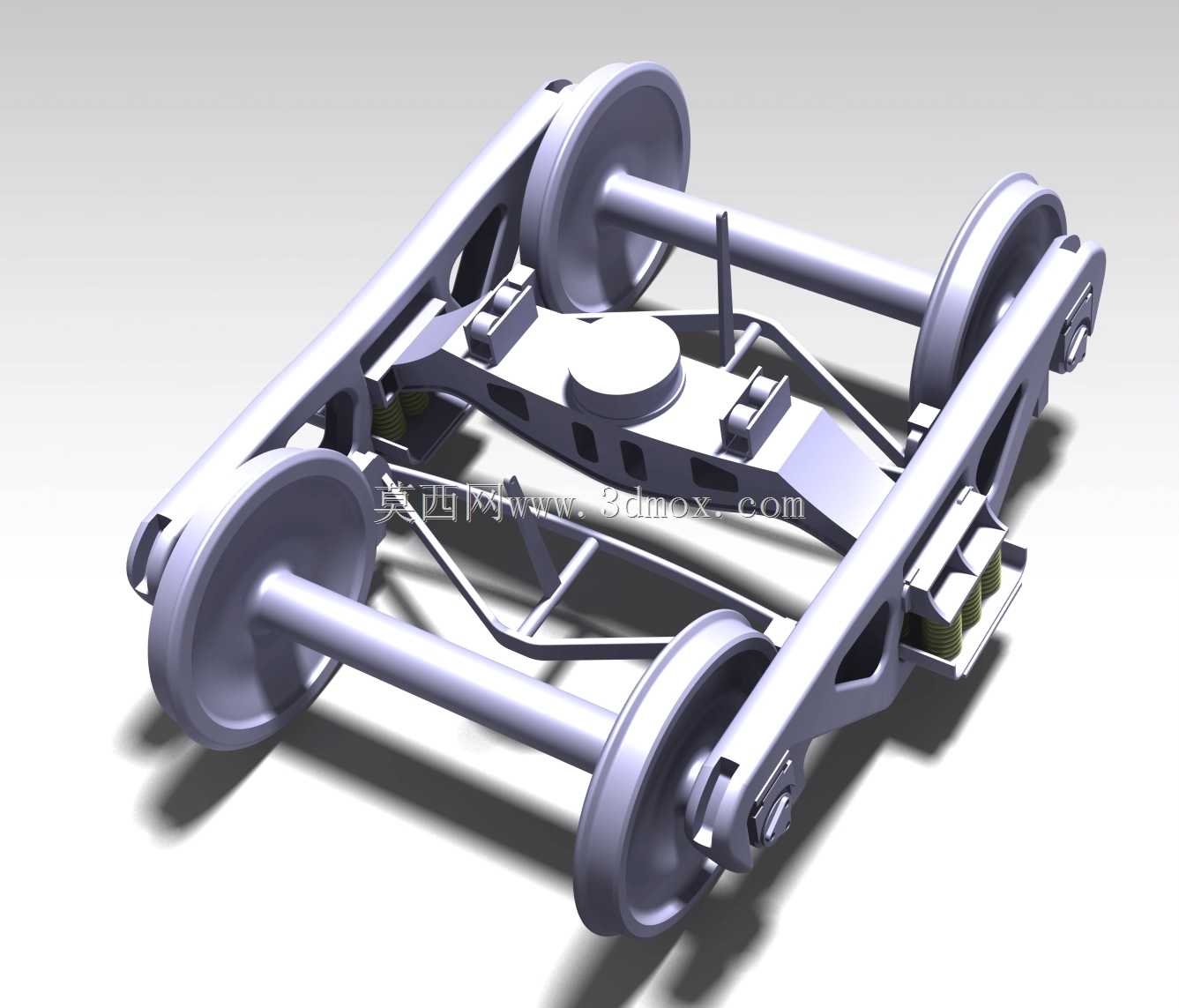

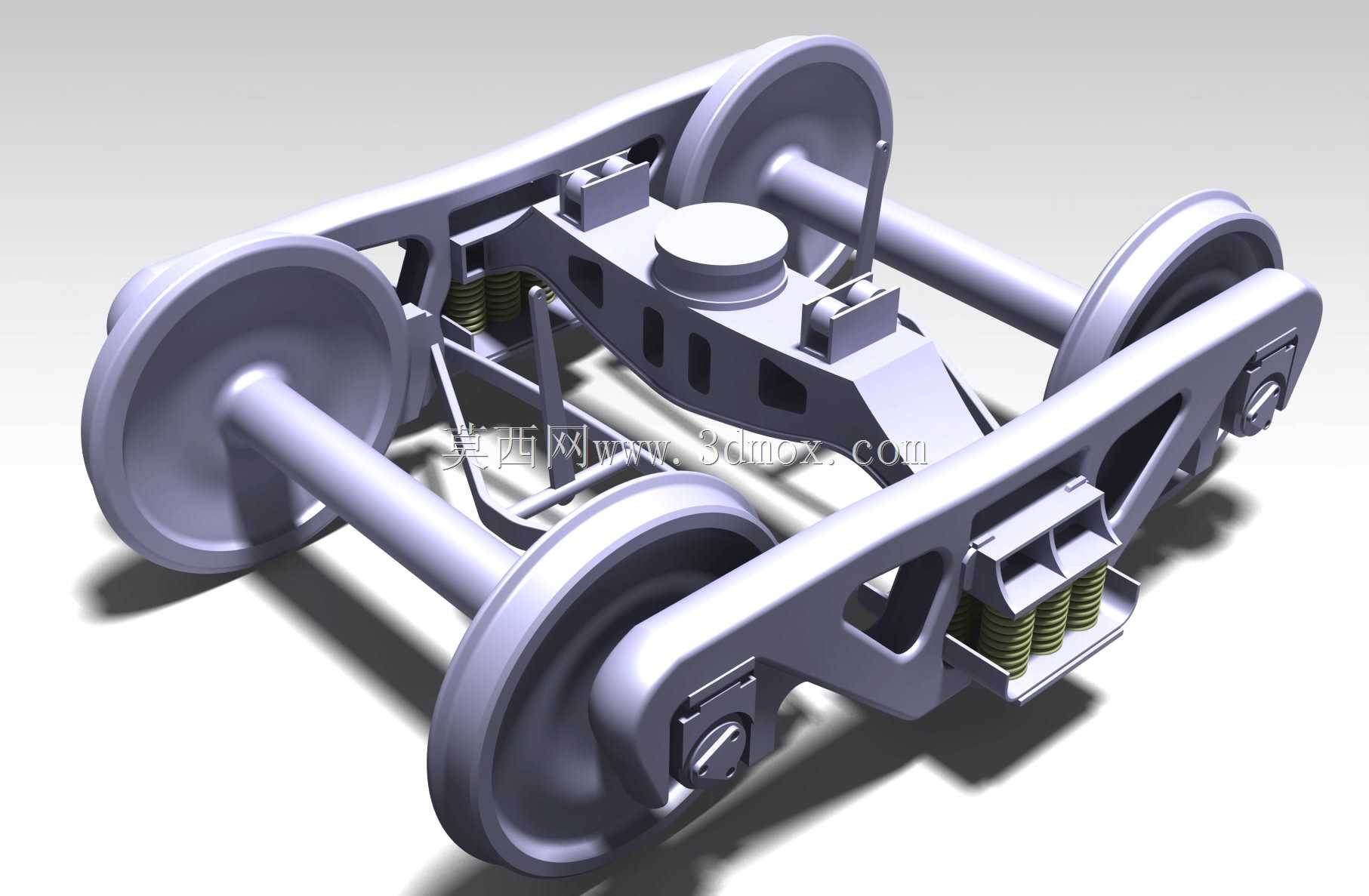

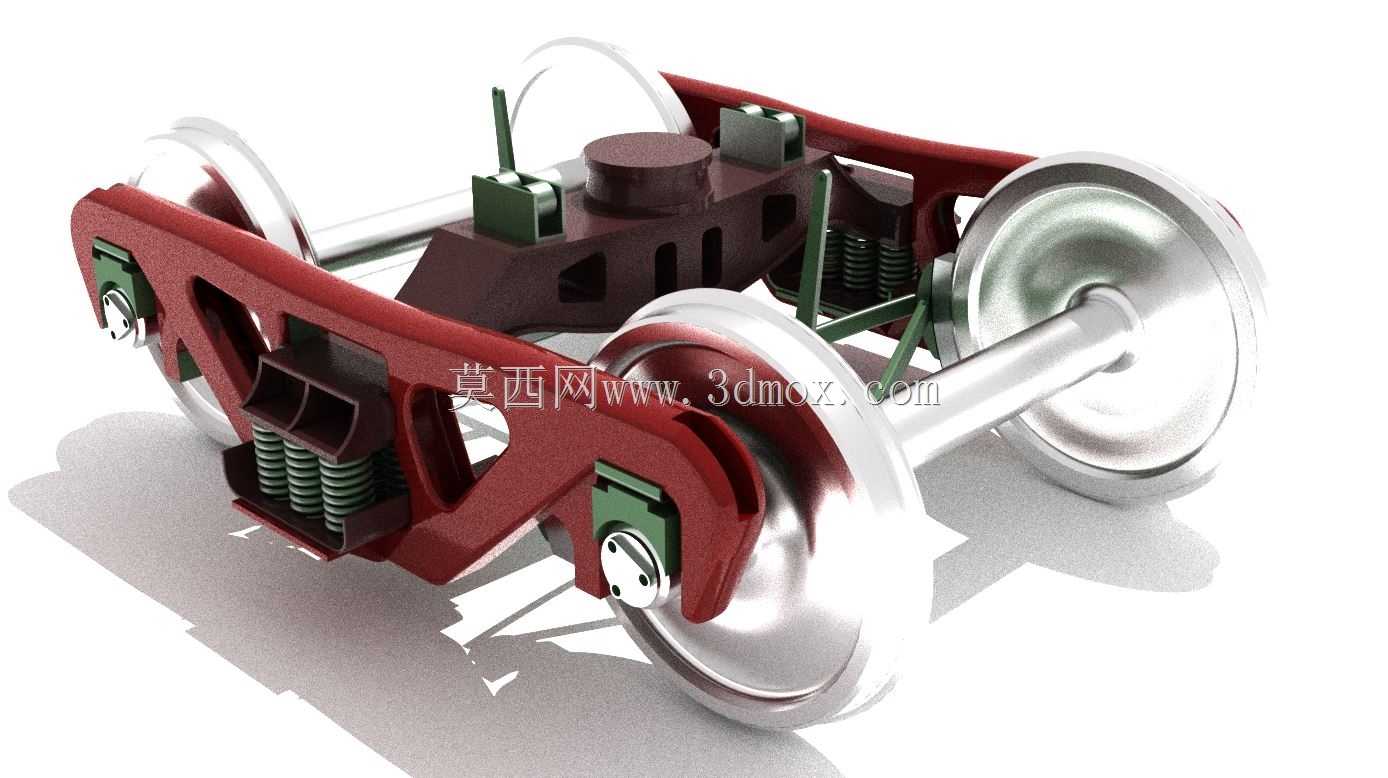

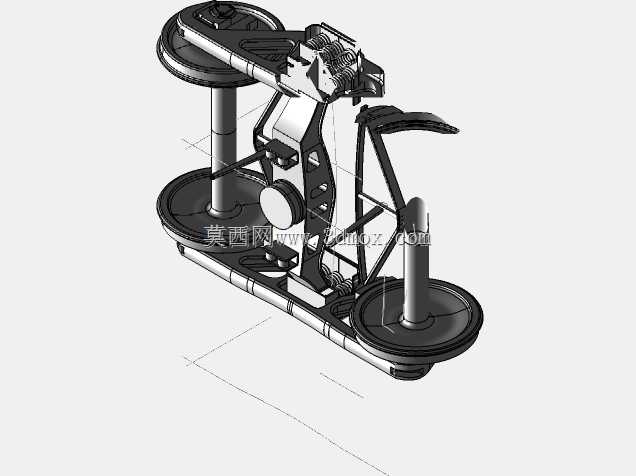

重载货运线路的轮轨冲击载荷长期作用下,传统焊接构架转向架的焊缝位置易出现应力集中萌生疲劳裂纹,铸钢一体式侧架的结构设计恰好规避了这一加工隐患,金属液在砂型中连续冷却成型的构架不存在焊缝热影响区的强度折减,金相组织连续性更好,能承受垂向、横向、纵向多维度的交变载荷冲击。侧架与摇枕之间的嵌套螺旋弹簧组采用内外圈不同刚度的簧丝搭配,空车状态下仅外圈簧承载提供较低的垂向刚度,减小空车运行时的轮轨垂向振动,重车加载后内圈簧参与承载,整体刚度随载荷线性提升,避免重车工况下弹簧压并导致的刚性冲击。弹簧座的定位凸台与侧架安装槽之间预留了0.2mm的装配公差,既保证弹簧组不会在横向力作用下发生移位,又能在转向架通过曲线时允许侧架与摇枕之间产生微小的相对转动,适配轮对的径向调整需求,减小轮缘与钢轨的侧磨量。轮对与侧架之间的导框定位结构采用磨耗板嵌装设计,磨耗板选用高硬度耐磨合金钢材质,通过沉头螺栓固定在侧架导框接触面,长期运行磨耗后仅需更换磨耗板即可恢复定位精度,无需整体更换铸钢侧架,大幅降低段修维护成本。摇枕中部的心盘安装面做了平面度精加工处理,表面粗糙度控制在Ra1.6以内,保证与车体上心盘的接触面积不低于设计值的90%,避免局部应力过大导致的压溃变形。侧架上的制动梁安装滑槽采用一体铸造成型后铣削加工的工艺,滑槽内壁的平行度公差控制在0.1mm以内,保证制动梁在滑槽内滑动顺畅,不会出现卡滞导致的制动抱闸故障。轮对的车轴与车轮采用过盈配合装配,配合面的锥度严格控制在1:200的范围内,压装力曲线全程监控,既保证车轮与车轴连接可靠不会发生松脱,又避免压装力过大导致的车轴内部应力超标。构架上的各类减重孔做了圆角过渡处理,圆角半径不小于壁厚的1.5倍,避免应力集中在孔边位置萌生裂纹,同时兼顾了轻量化设计需求,降低转向架的自重占比,提升货运车辆的有效载重能力。
- 上一篇:轨道车辆双悬挂转向架结构设计
- 下一篇:CASNUB概念性铁路货车转向架结构设计
- 全部评论(0)
- 模板大小: 9.55 MB
- 售价:5金币
- 下载次数: 215
- 系统要求: STEP / IGES,STEP / IGES,Rendering
- 软件分类: 转向架
