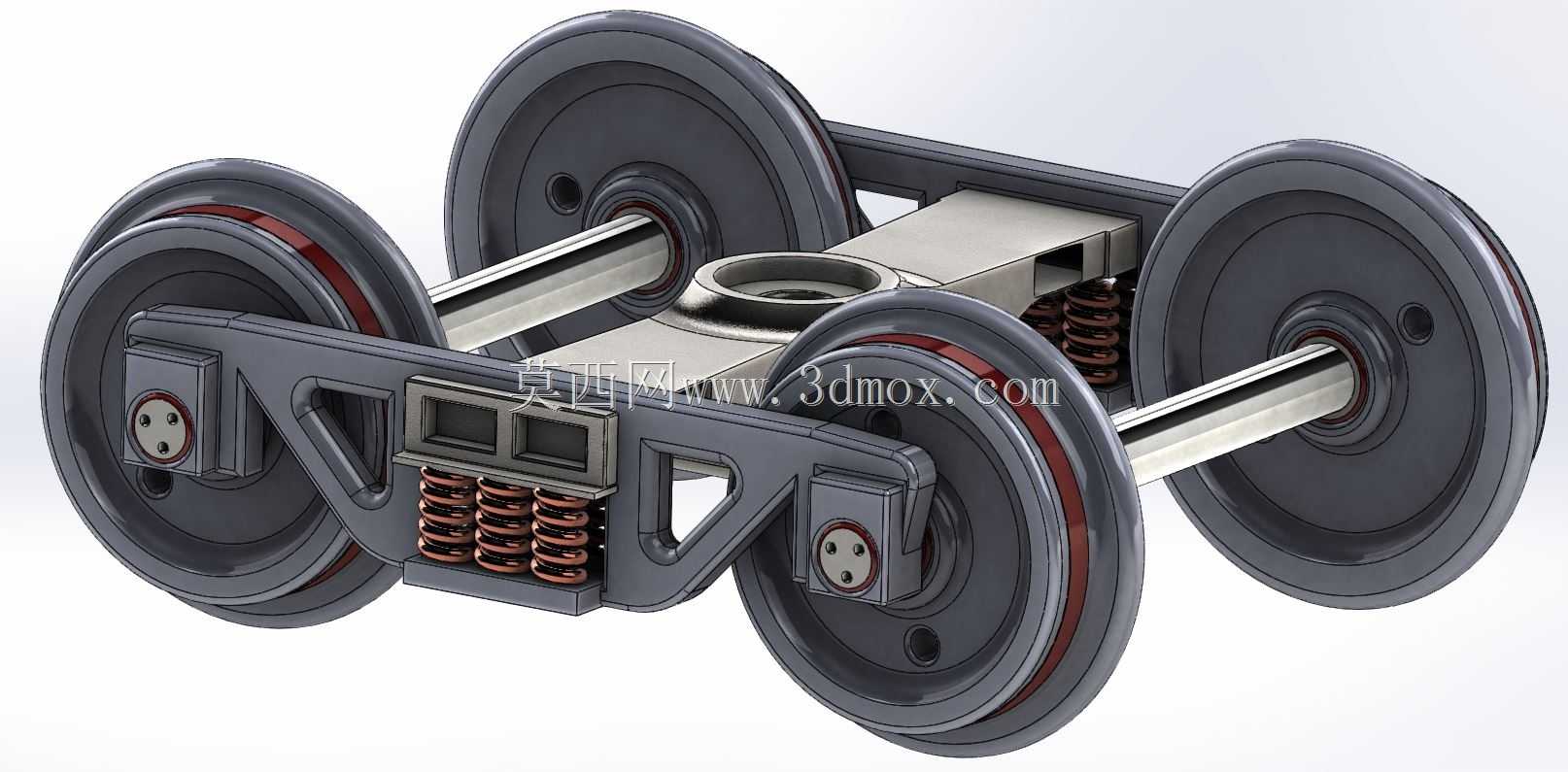

CASNUB概念性铁路货车转向架结构设计

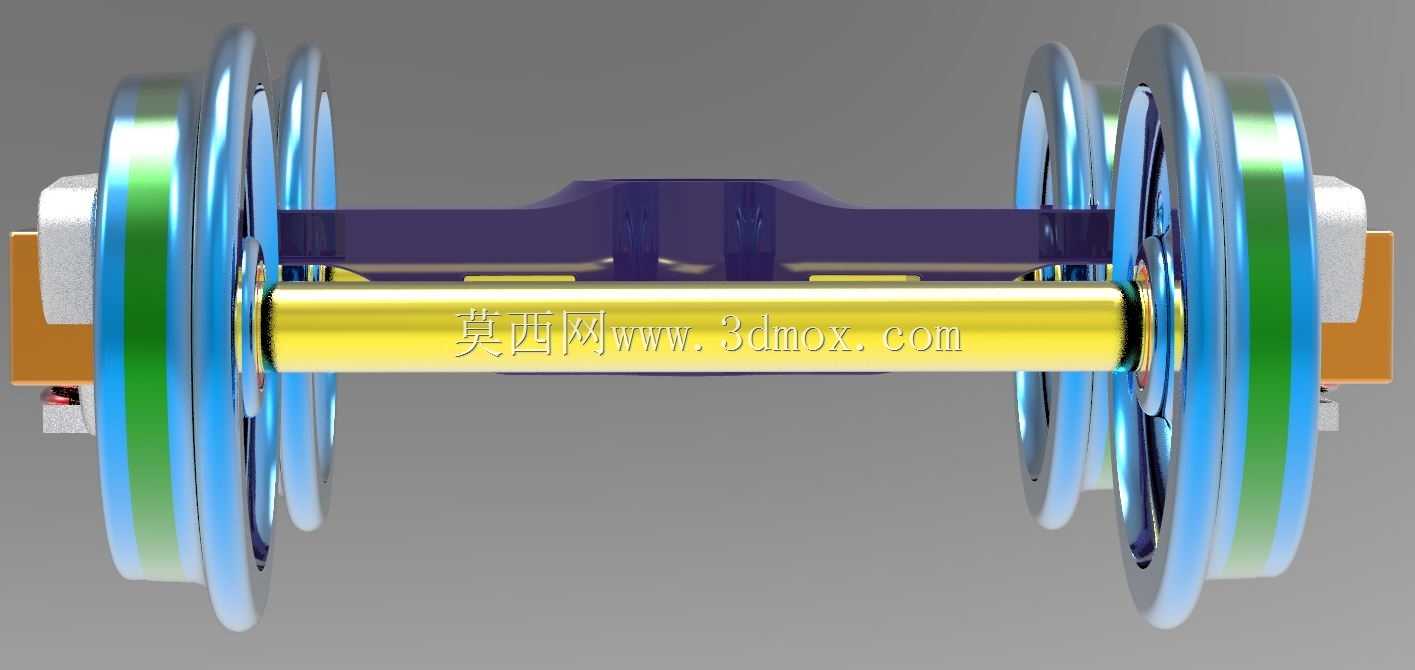

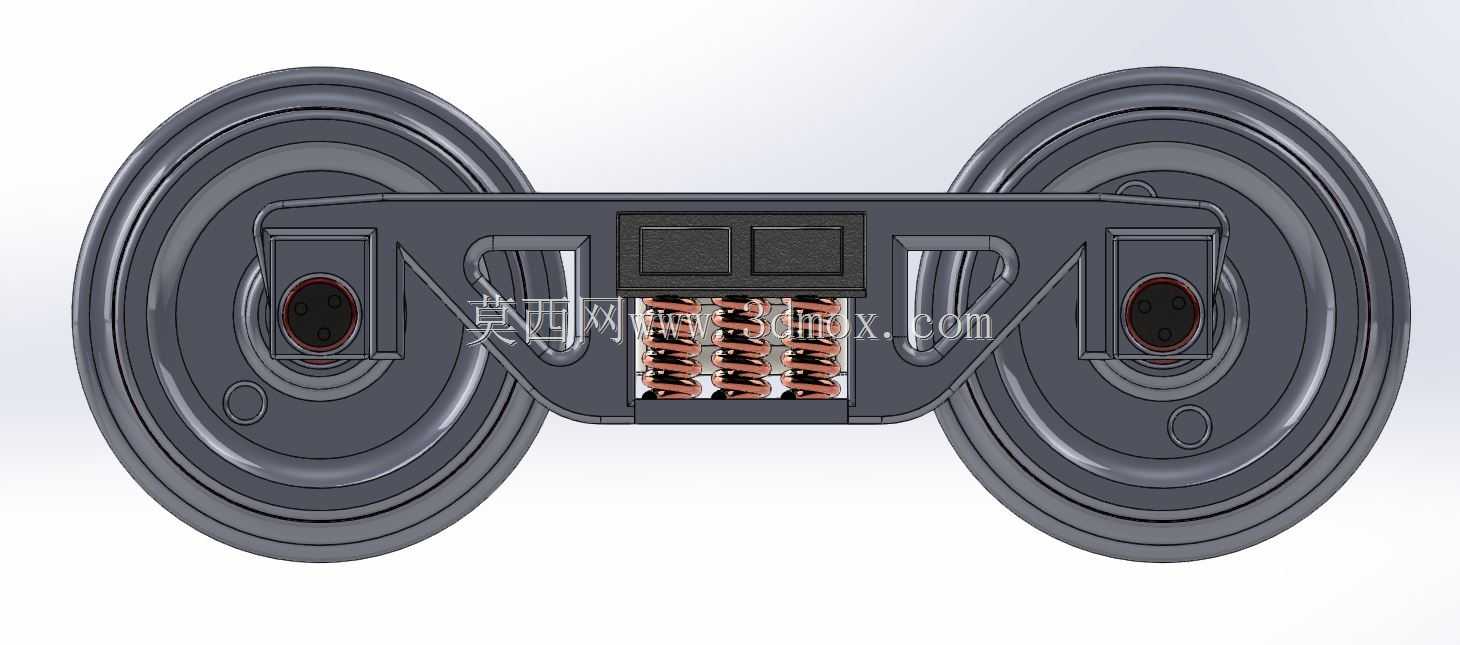

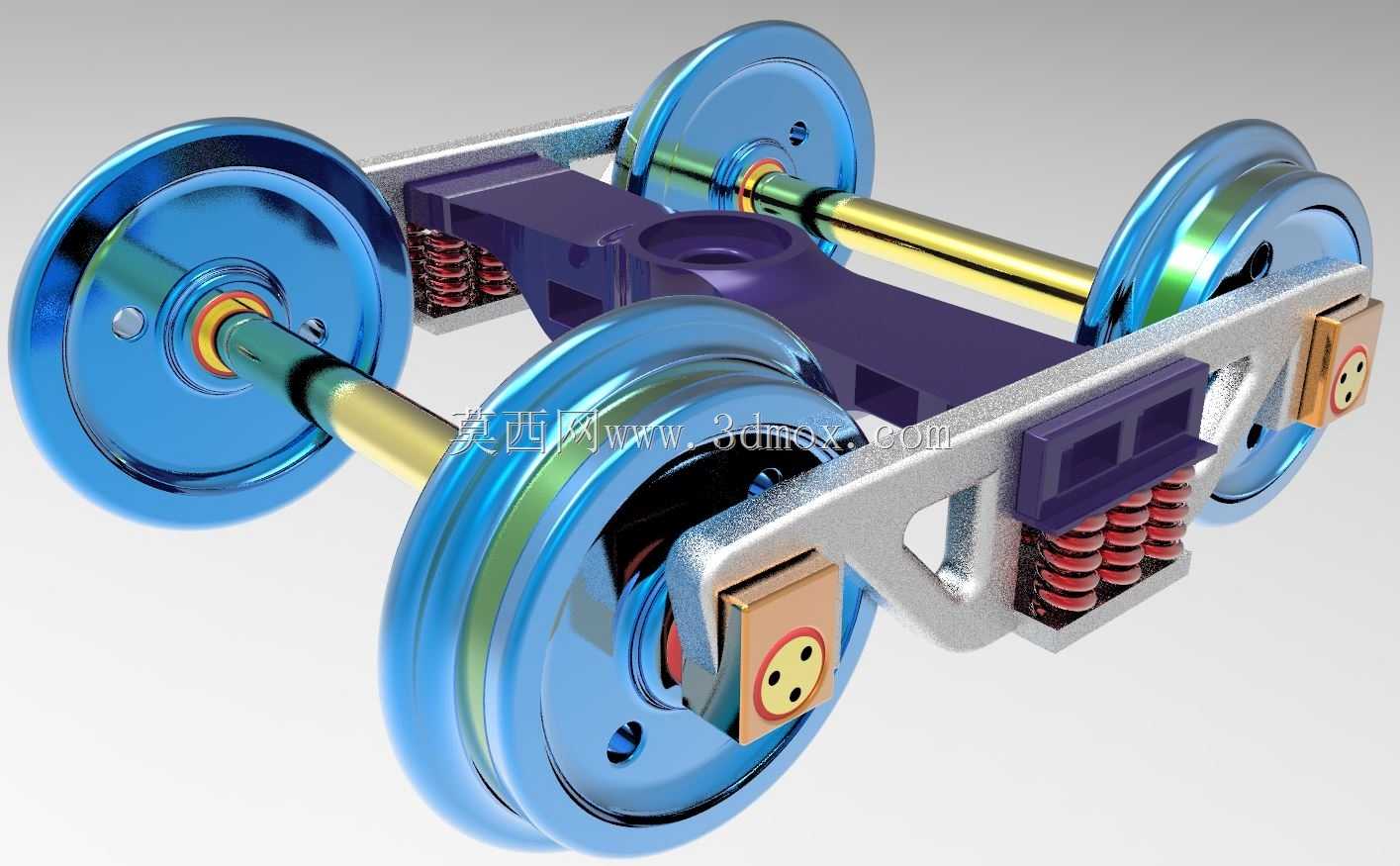

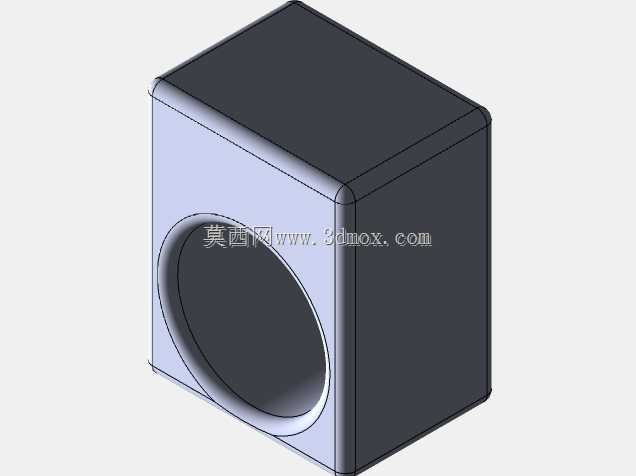

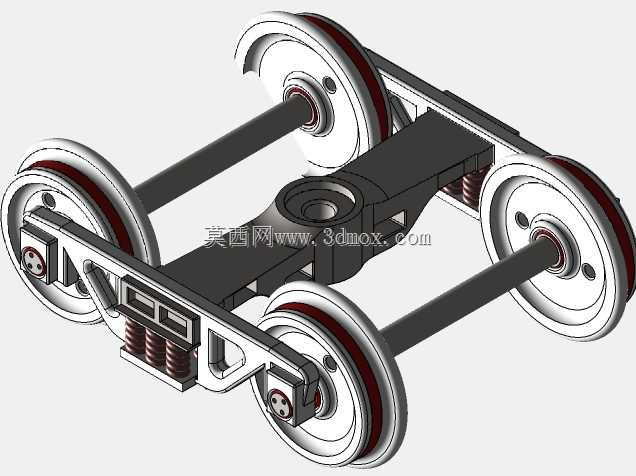

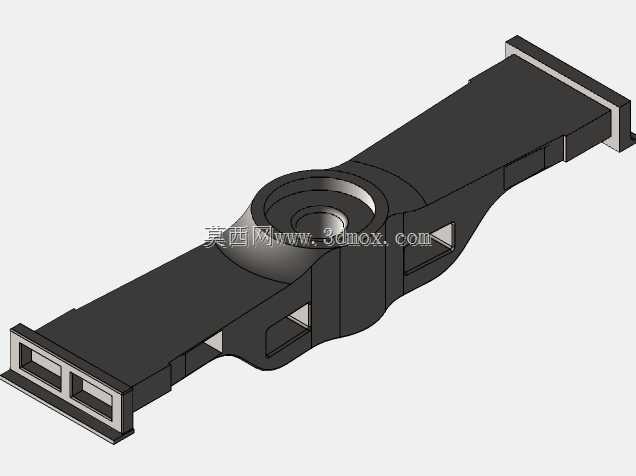

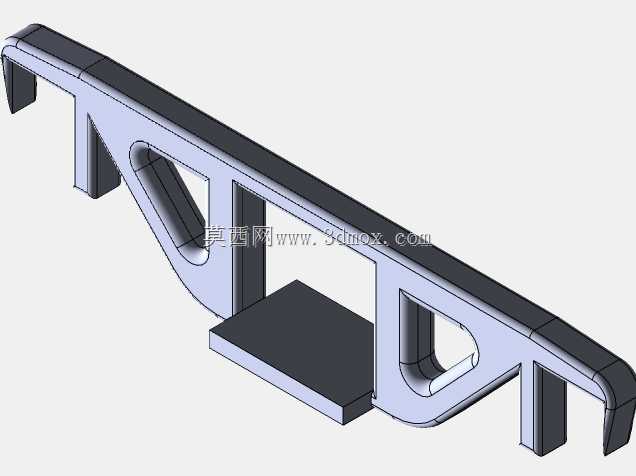

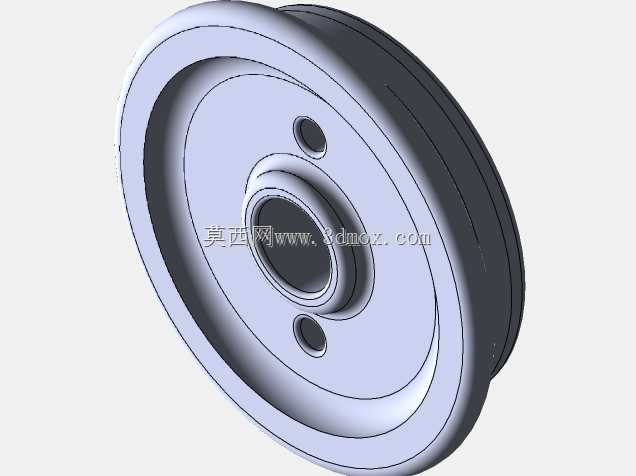

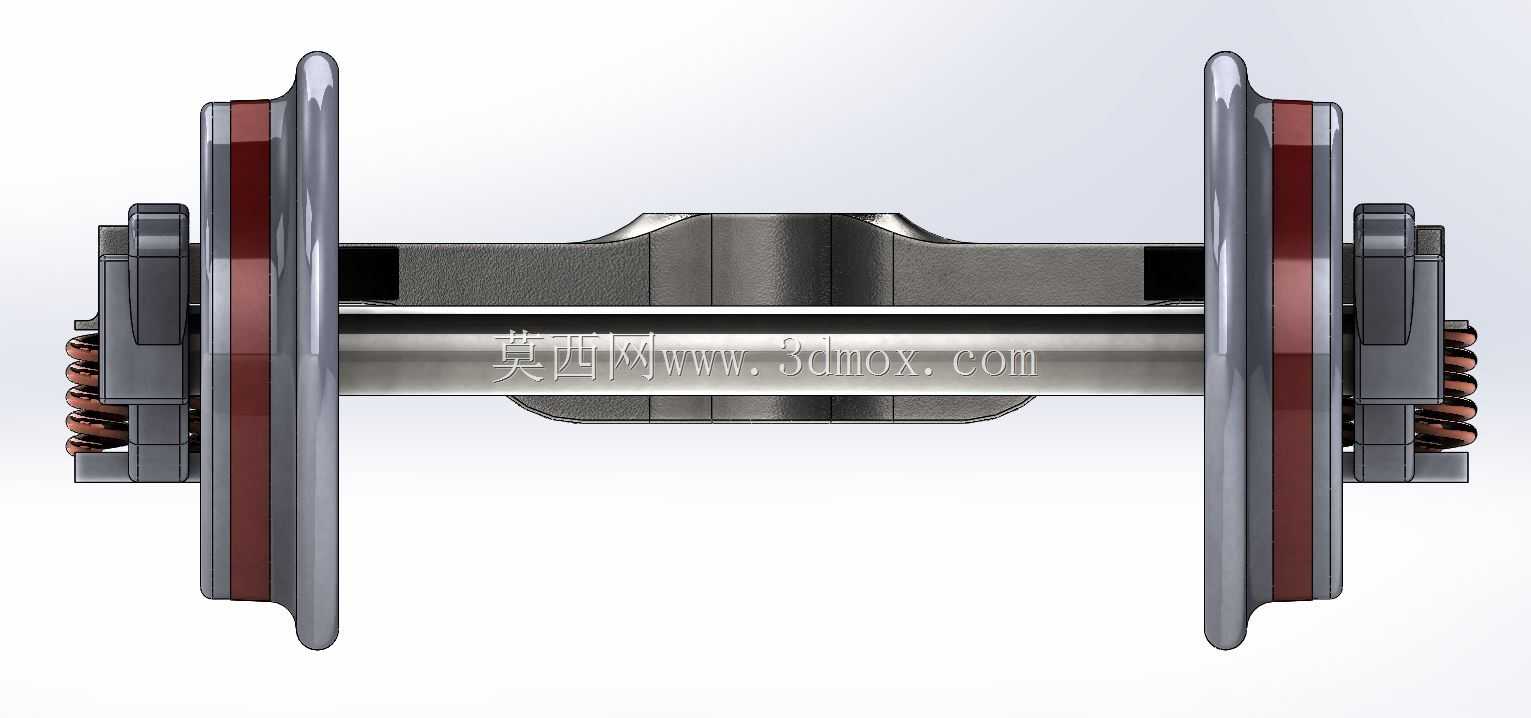

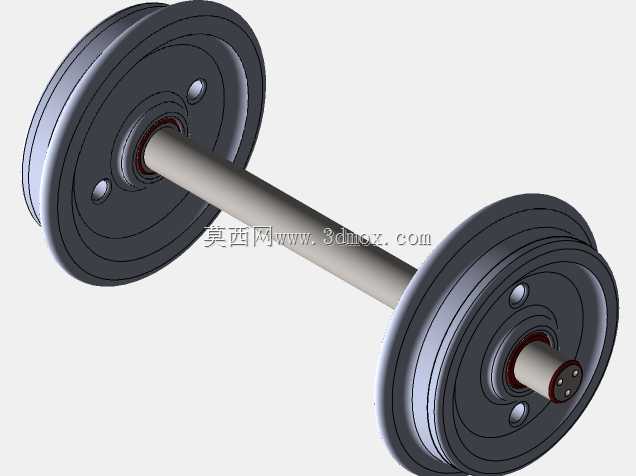

铁路货车转向架的加工适配一直是轨交装备制造领域的核心痛点，传统铸钢构架在小批量试制阶段常出现焊接变形超差、轴箱定位面加工余量不均的问题，这款CASNUB概念转向架的三维设计从加工端反向倒推结构细节，把原本需要三次装夹才能完成的构架加工面整合到同一基准坐标系下，侧架与摇枕的配合面预留了0.2mm的工艺补偿量，刚好抵消焊接后的热变形收缩，不用后续二次修磨就能满足轴箱弹簧的装配公差要求。轮对与轴箱的配合段做了细微的锥度过渡，不是传统的直轴设计，压装时的轴向力能降低17%左右，既避免了轮对压装时的轴颈拉伤，也方便后期段修时的退轮操作，不用专门定制大吨位的压装工装。一系弹簧的安装座做了下沉式设计，弹簧座的底面和构架侧梁的下平面齐平，加工时可以一次走刀完成整个平面的铣削，不用单独为弹簧座预留凸台加工工序，减少了换刀和对刀的时间成本，弹簧座的定位销孔和侧架的纵向基准孔同轴度控制在0.05mm以内，装配时弹簧不会出现偏载，空车工况下的弹簧受力偏差能控制在5%以内。轴箱橡胶垫的安装槽做了圆角过渡，没有尖锐的直角棱边，切割橡胶垫时不用做特殊的倒角处理，压装时橡胶边缘不会被金属棱边割伤，能延长橡胶件的使用寿命。构架上的各类管路走线槽和侧梁做成了一体化结构，不是后期焊接的附加件，铸造时就能直接成型，减少了焊接工作量的同时也避免了焊接应力带来的结构变形，线槽的开口宽度刚好适配标准规格的尼龙扎带，后期布线时不用额外加装固定座。轮对的踏面轮廓做了优化，和标准钢轨的接触斑位置更靠轮缘内侧，曲线通过时的轮缘磨耗能降低20%左右，踏面的加工基准和轴颈的加工基准完全重合，数控车床加工时一次装夹就能完成整个轮对的轮廓车削，不用二次找正，加工后的轮对径跳能控制在0.1mm以内，满足高速运行的动平衡要求。
