棕榈油种植园多层消防瞭望警卫塔

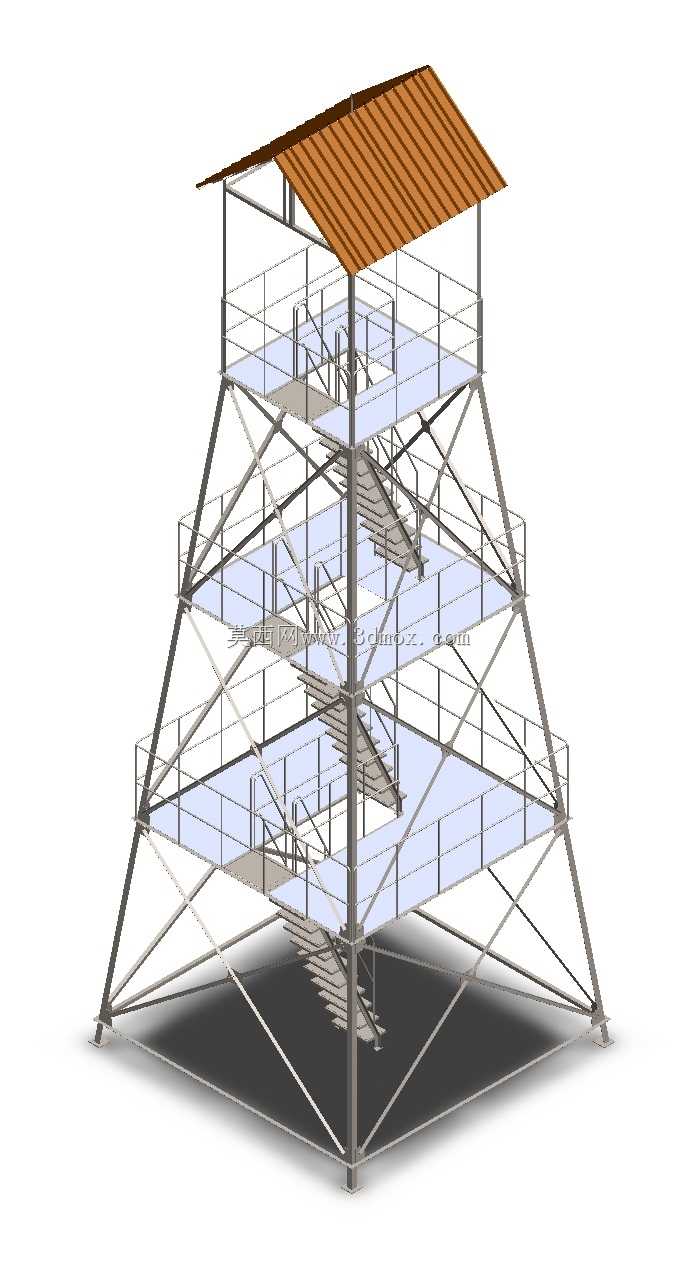

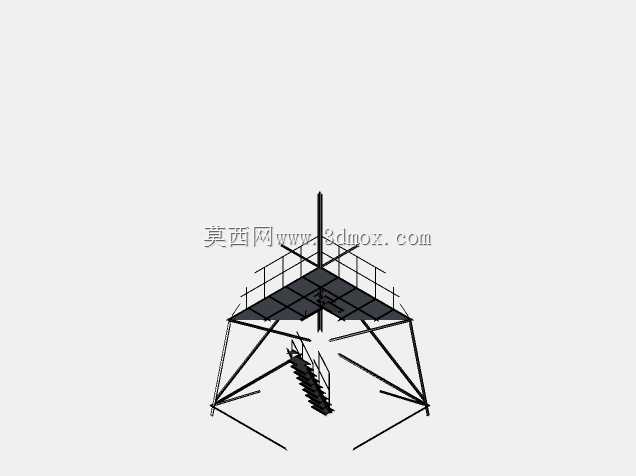

户外林区作业的登高类钢结构设施，常年要面对强风、湿热腐蚀、人员频繁攀爬的多重工况，传统等边角钢拼接的塔架常出现斜撑受力不均、节点焊缝应力集中的问题，遇到瞬时强风时局部杆件容易出现震颤，长期使用后节点位置的锈蚀速度远快于杆件本体。这款塔架的主斜撑采用变角度倾斜布置，底部支脚向外展开的跨度接近顶部平台宽度的两倍，四根主立柱从底到顶向内收分，所有横向支撑与斜撑的连接节点都避开了主立柱的弯矩最大截面，每段斜撑的长度控制在标准型材的定尺范围内，下料时不需要额外裁切长料，能减少边角料的浪费。三层平台的护栏采用上下双横杆加密立杆的结构，立杆间距刚好卡在人体侧身无法穿过的尺寸，平台踏板采用花纹钢板折边处理，折边高度刚好卡在支撑横梁的卡槽内，安装时不需要额外钻孔打钉，靠折边的限位就能固定踏板位置，后期更换磨损踏板时只需要向上抬起即可拆卸，不会破坏原有框架的防腐涂层。折返式楼梯的踏步板采用镂空防滑设计，踏步的倾斜角度控制在人员负重攀爬最省力的区间，每段楼梯的转折处都设置了过渡平台，平台与主框架的连接采用可拆卸螺栓节点，不需要现场焊接，在种植园这类无供电的野外场地也能完成组装。顶部的单坡屋顶采用彩钢压型板，坡度朝向当地主导风向的背风面，能减少强风对屋顶的掀力，屋顶的挑檐宽度刚好覆盖顶层平台的护栏外侧，雨天时雨水不会顺着护栏流到平台踏板上，能减少踏板湿滑带来的安全隐患。所有杆件的连接孔位都在工厂预钻完成，孔位公差控制在装配允许的范围内，现场组装时不需要二次扩孔，螺栓穿入后能自然贴合节点板，不会出现强行敲入螺栓导致的应力残留。塔架底部的四个支脚都设置了预埋连接板，连接板与基础预埋件采用长圆孔连接，能适配基础施工时的少量位置偏差，安装时可以微调塔架的垂直度，不需要重新凿改基础。考虑到种植园的湿热环境，所有钢构件都采用热浸镀锌处理，节点位置的螺栓也采用镀锌件，组装完成后不需要额外刷漆，后期维护只需要定期检查螺栓松紧度即可，不需要大面积做防腐修补。
