手动操作式钣金折弯加工设备结构设计

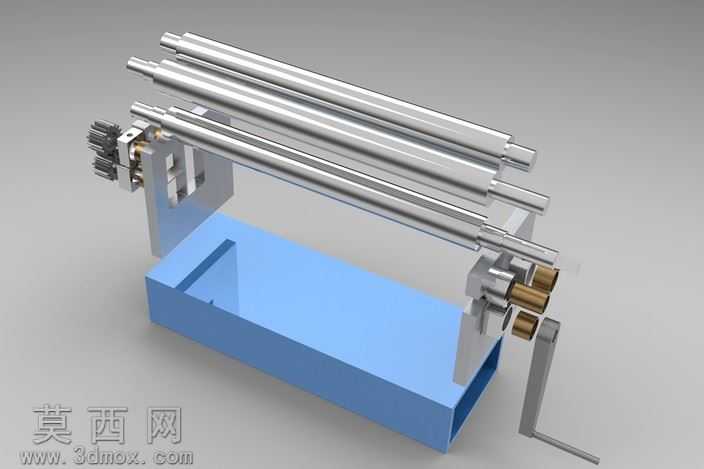

本作品为手动钣金折弯机的三维设计方案，整体建模过程严格遵循机械设计的尺寸配合规范，在三维建模环境中完成了所有零部件的参数化绘制，从底部的基座承托结构到上部的多组平行辊轴组件，再到侧边的齿轮传动与手动操作摇臂，每一处结构都按照实际加工的装配逻辑完成约束配合，确保各活动部件的运动仿真符合真实机械的运行逻辑。渲染阶段采用了写实材质表现方案，底部基座赋予哑光蓝色金属烤漆材质，还原小型加工设备常用的机座涂装质感，多组平行工作辊轴采用抛光不锈钢材质，通过调整材质的反射粗糙度与高光参数，精准还原金属辊轴表面光滑冷硬的金属质感，侧边的传动齿轮、铜质轴套以及操作摇臂分别赋予对应的发黑处理钢材、黄铜与磨砂金属材质，不同材质的质感区分清晰，让整体渲染效果层次分明，能够直观展现设备的材质构成与外观特征。结构设计上，该手动折弯机采用多辊轴平行排布的结构形式，通过侧边的齿轮组实现多辊轴的同步传动，手动摇臂作为动力输入部件，无需外接电力或液压动力源，即可通过人力驱动完成钣金件的折弯成型作业，基座采用中空箱型结构设计，既保证了整体设备的结构稳定性，降低作业过程中的晃动偏移，又能合理控制设备整体重量，便于小型加工场景下的移动与布置。设计思路围绕小型钣金加工作业的轻量化需求展开，针对小批量、多品种的薄板钣金折弯场景，摒弃了大型折弯设备的复杂动力与控制系统，采用纯机械传动的手动结构，在保证基础折弯成型精度的前提下，大幅降低设备的制造成本与使用门槛，整体结构紧凑无冗余设计，各传动部件的布局合理，操作摇臂的力臂长度经过参数化测算，能够有效降低手动操作时的施力强度，辊轴之间的间隙可根据待加工钣金的厚度进行适配调整，可满足不同厚度薄板的折弯加工需求，设备的易损耗部件均采用标准化的机械配件设计，便于后期的维护与零件更换，整体设计兼顾了实用性、经济性与操作便捷性，能够很好地适配小型维修作坊、教学实训场景以及个人DIY加工的钣金折弯作业需求。
