温差驱动小型斯特林动力装置结构

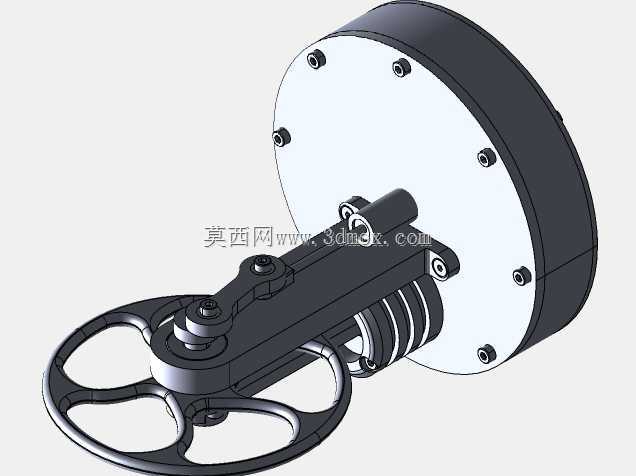

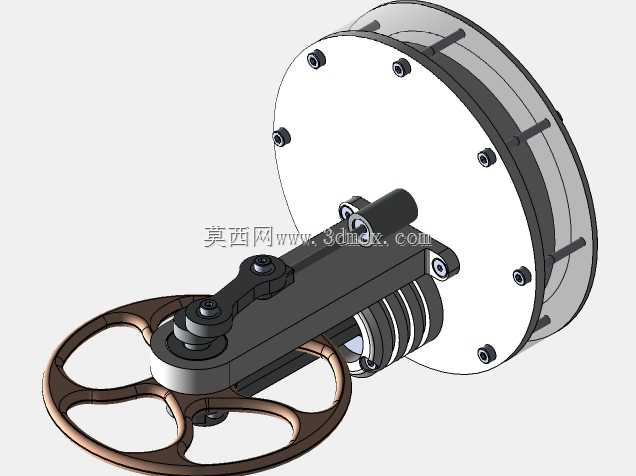

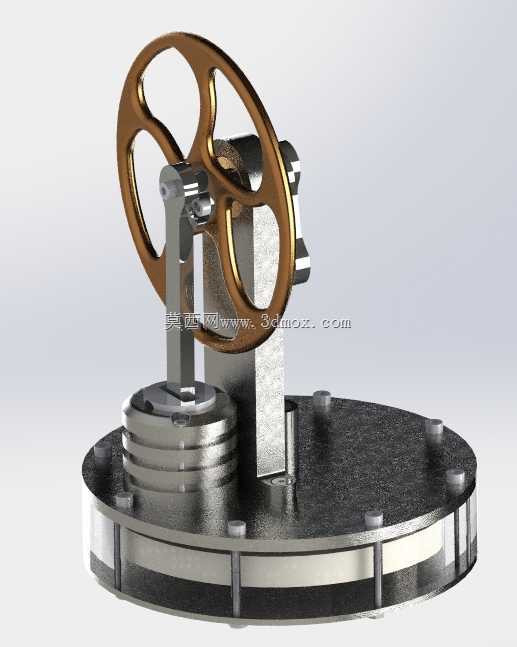

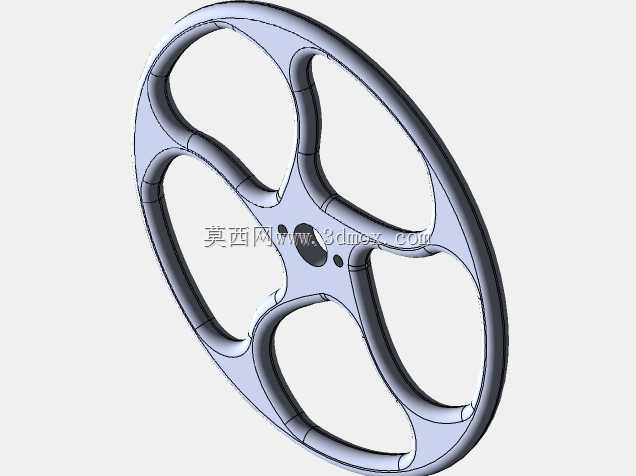

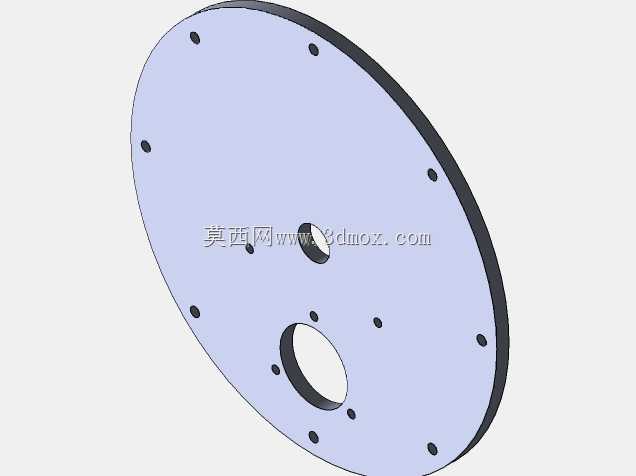

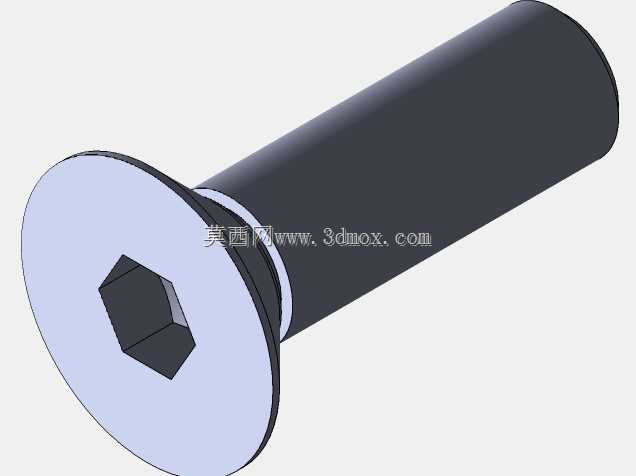

低温差斯特林装置的加工适配，核心要解决薄壁件形变与同轴度偏差的连锁问题。圆形底座作为整套结构的承载基准，边缘均布的固定柱采用沉头孔设计，既规避螺栓凸起干涉飞轮转动轨迹，也能在铣削加工时减少应力集中，避免薄底板装夹后翘曲。飞轮采用镂空辐条结构，并非单纯为视觉减重，铜质材质的辐条在铣削时要预留0.02mm的精修余量，粗加工后做时效处理消除内应力，否则高速转动时会因质量分布不均产生径向跳动，连带连杆轴颈出现偏磨。

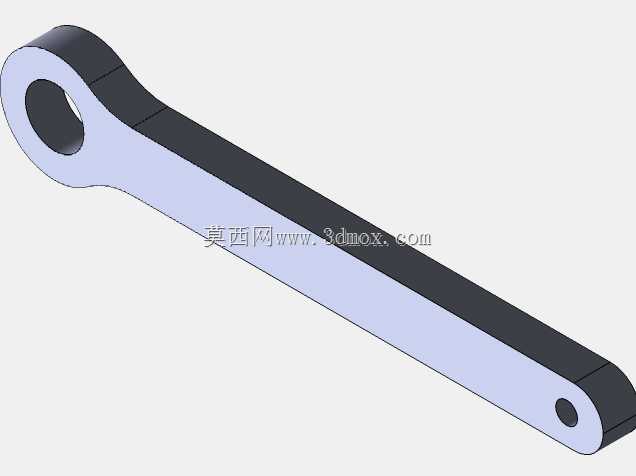

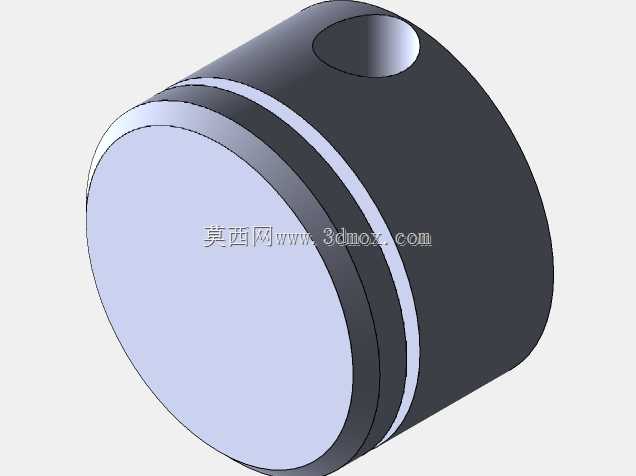

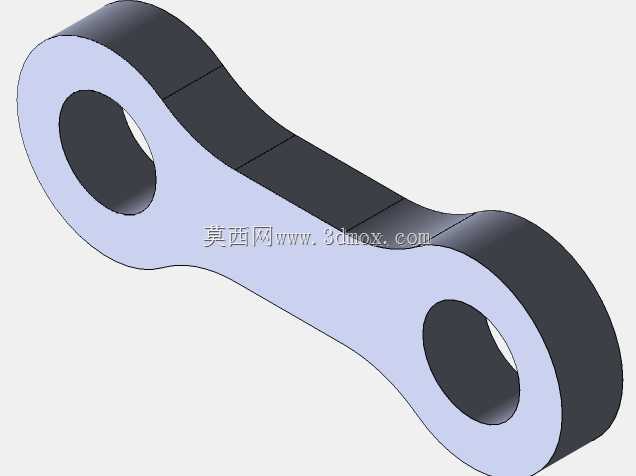

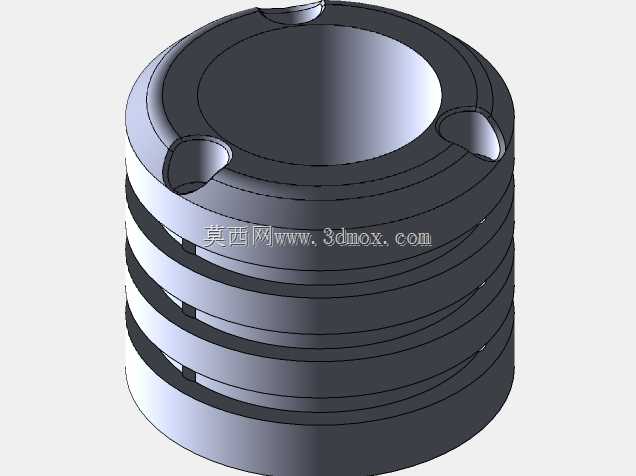

活塞与气缸的配合间隙控制在0.01-0.03mm区间，过大会导致热腔漏气损失压差，过小则会在热胀状态下出现卡滞，缸体内壁采用珩磨工艺处理，表面粗糙度控制在Ra0.8以下，减少活塞往复运动的摩擦阻力。连杆两端的铰接孔采用铰刀精加工，与销轴的配合选用间隙配合，装配时涂抹少量高温润滑脂，抵消冷热交变工况下的尺寸胀缩，避免铰接处咬死。

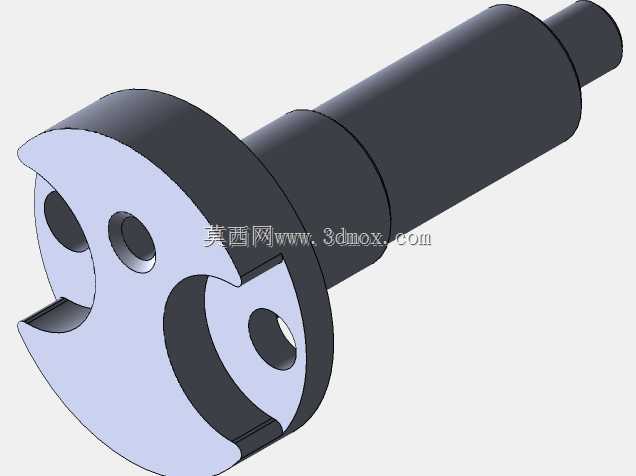

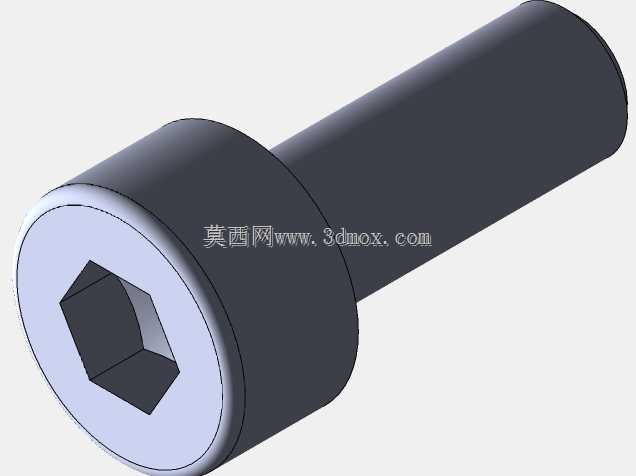

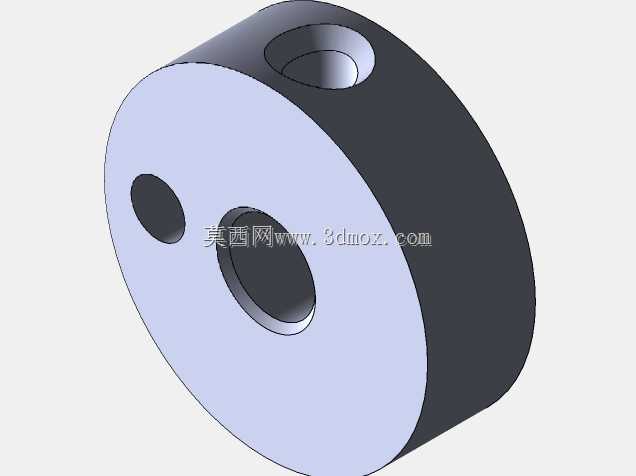

立式支撑柱与底座的连接采用定位销加螺栓的双重固定，单靠螺栓锁紧容易在长期振动下出现松动偏移，导致飞轮与活塞的运动平面错位，支撑柱上端的轴承座孔与底座安装面的垂直度公差要控制在0.02mm以内，否则飞轮转动时会对曲轴产生侧向弯矩，加速轴承磨损。曲轴的偏心距直接决定活塞行程，加工时偏心段的圆度公差不能超过0.01mm，偏心距偏差过大会导致活塞撞缸或者行程不足，热力转换效率骤降。

热交换腔的密封面采用研磨处理，配合耐高温密封垫片，不用密封胶避免后期清理困难，也防止胶层受热脱落堵塞气路。飞轮与曲轴的连接采用平键定位，过盈量控制在0.01mm，装配时采用热装工艺，避免敲击导致曲轴变形。整套结构没有复杂的曲面特征，所有加工特征都适配普通铣床、车床的加工范围，不需要专用工装，单件小批量制作时也能控制成本，装配完成后只需在底座下方放置盛有热水的容器，依靠温差形成的压差就能驱动飞轮持续运转，可作为热力原理演示的实物教具，也能验证低温差动力转换的实际效率。
