本田CBR954RR摩托车发动机结构设计

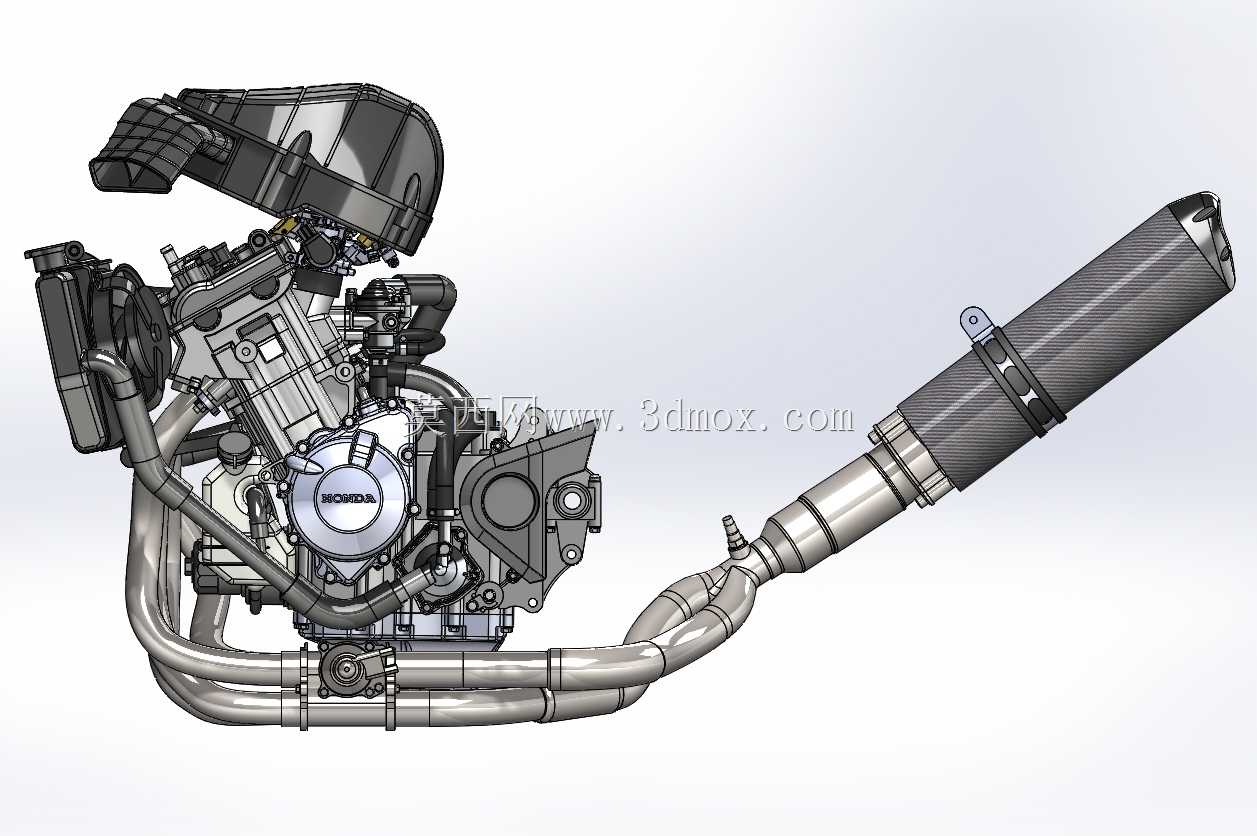

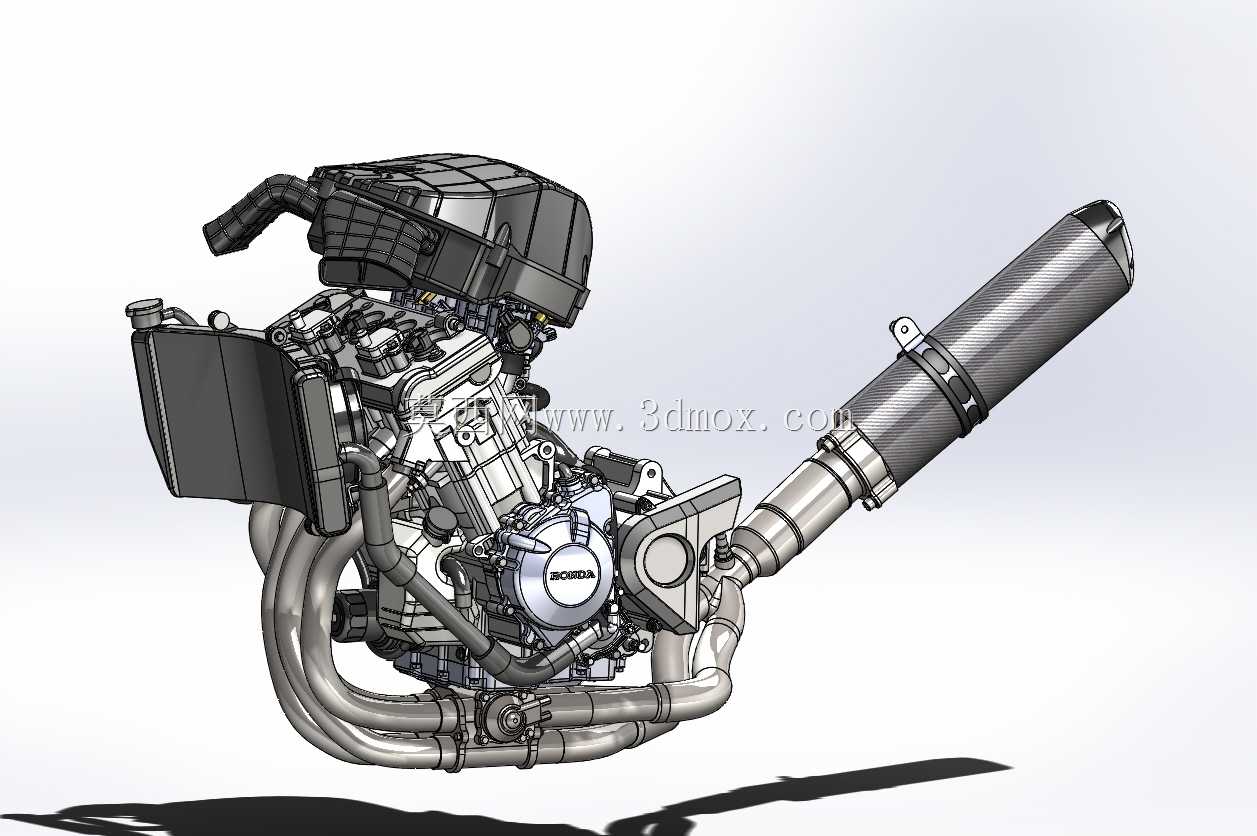

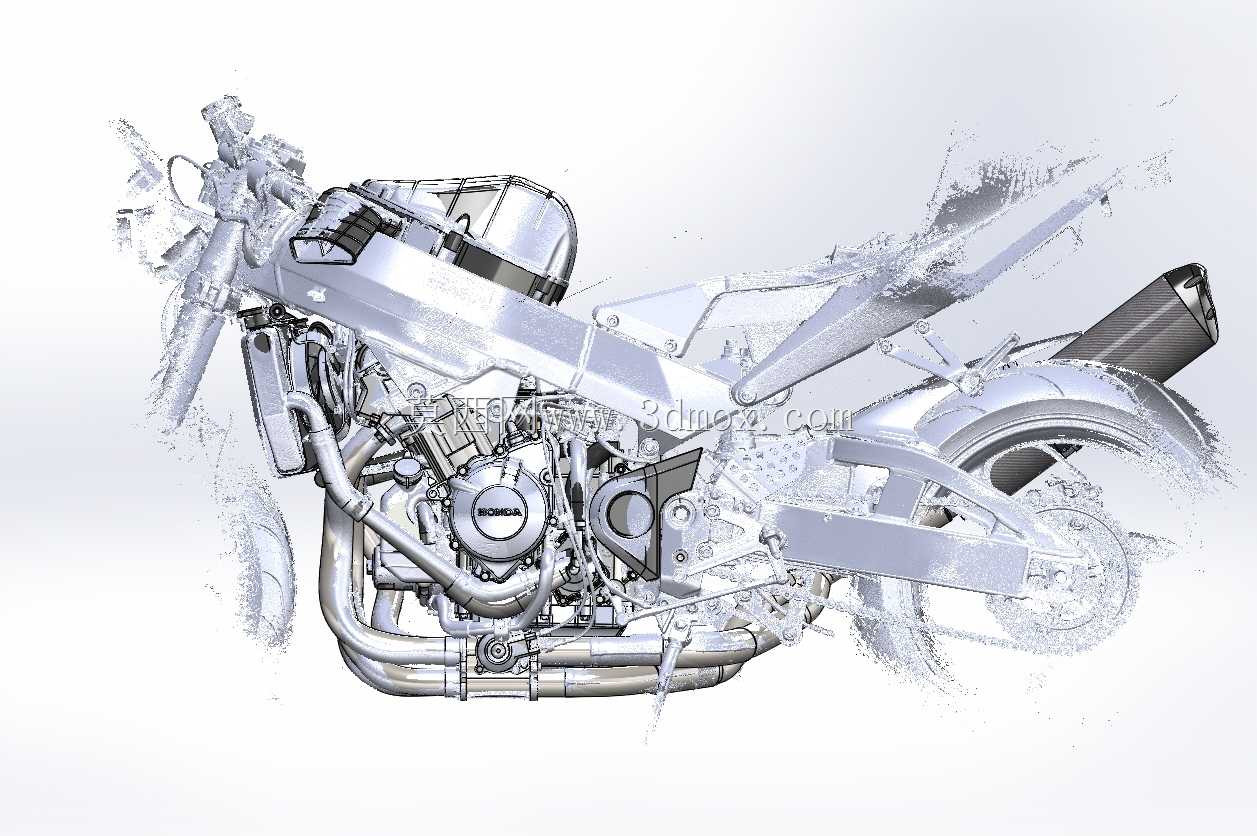

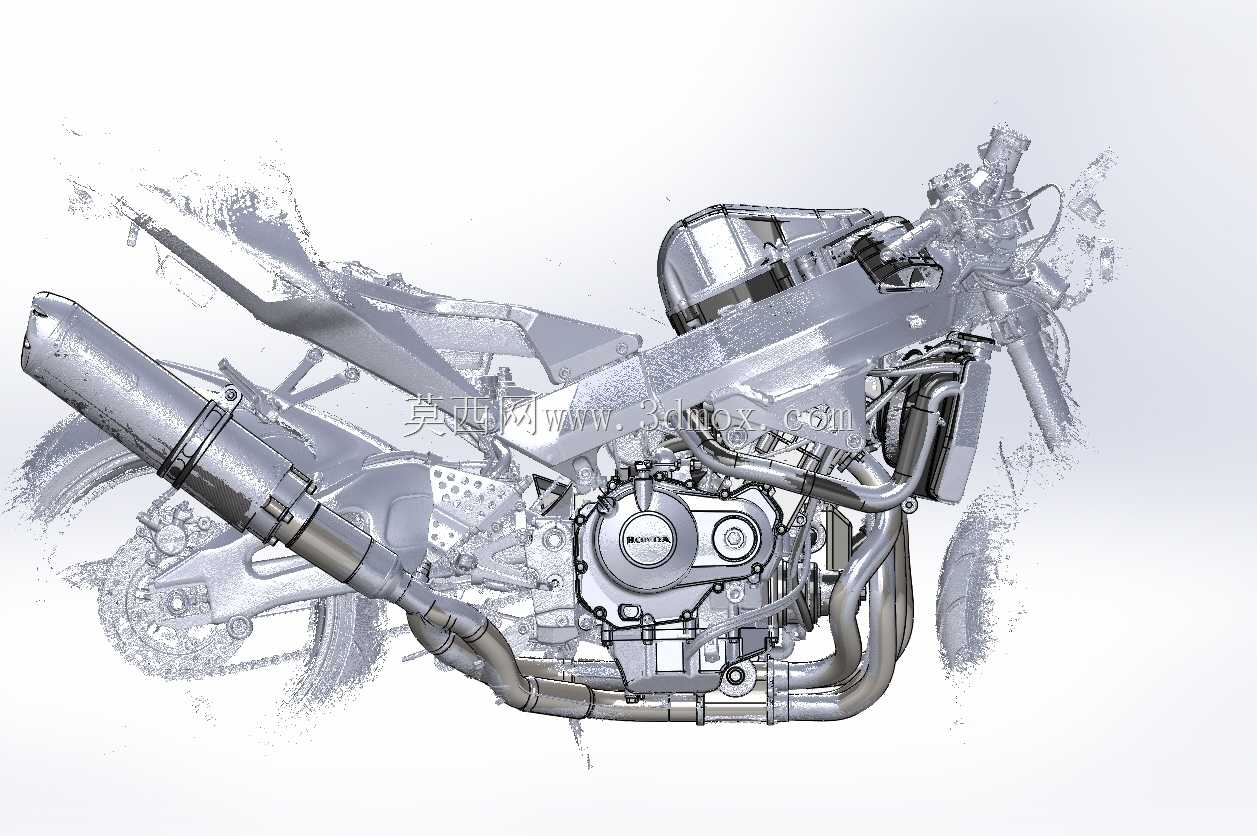

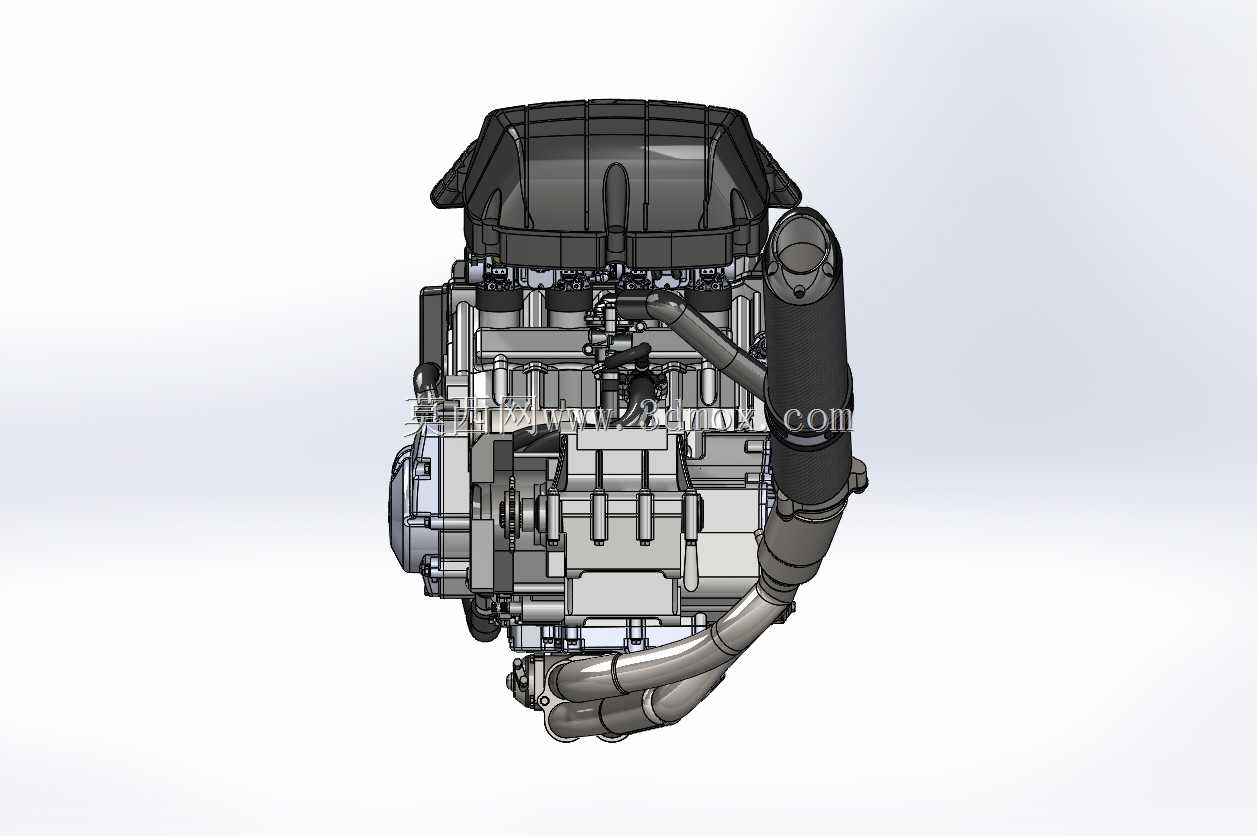

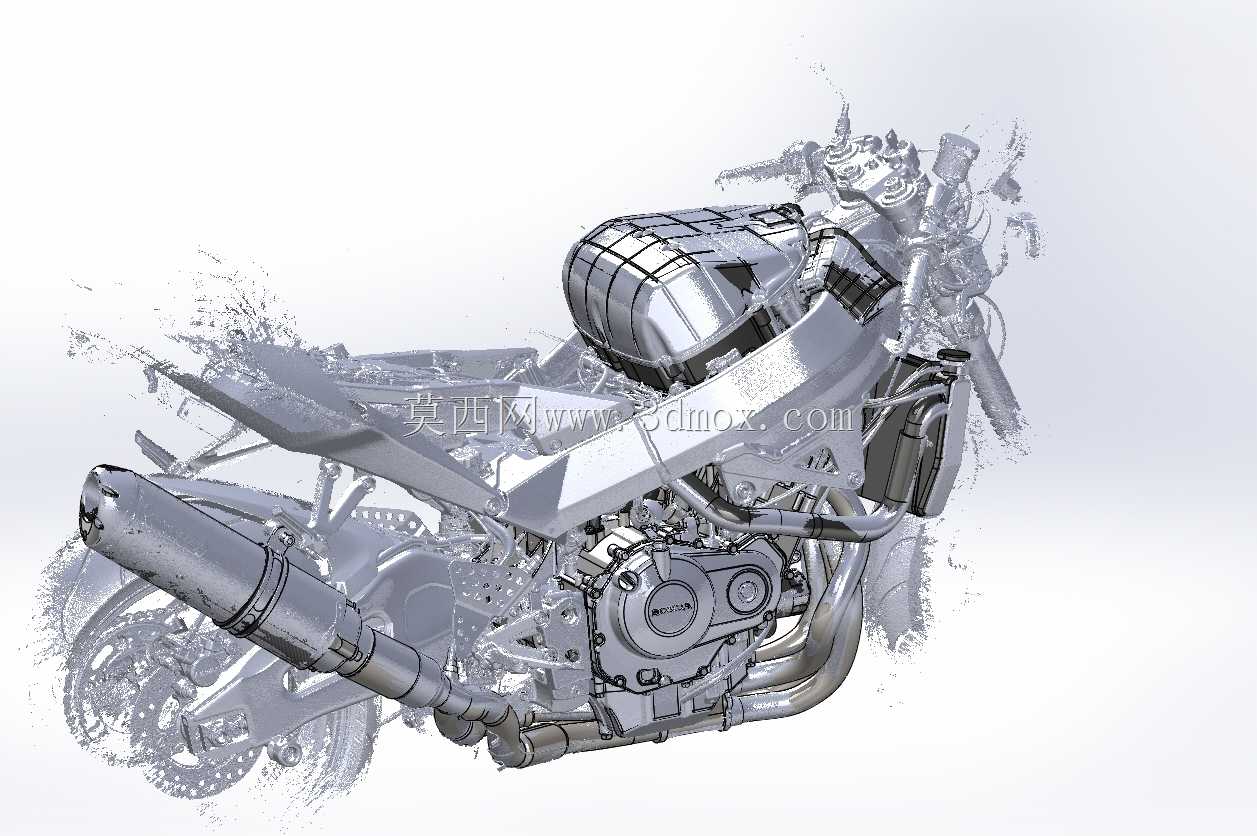

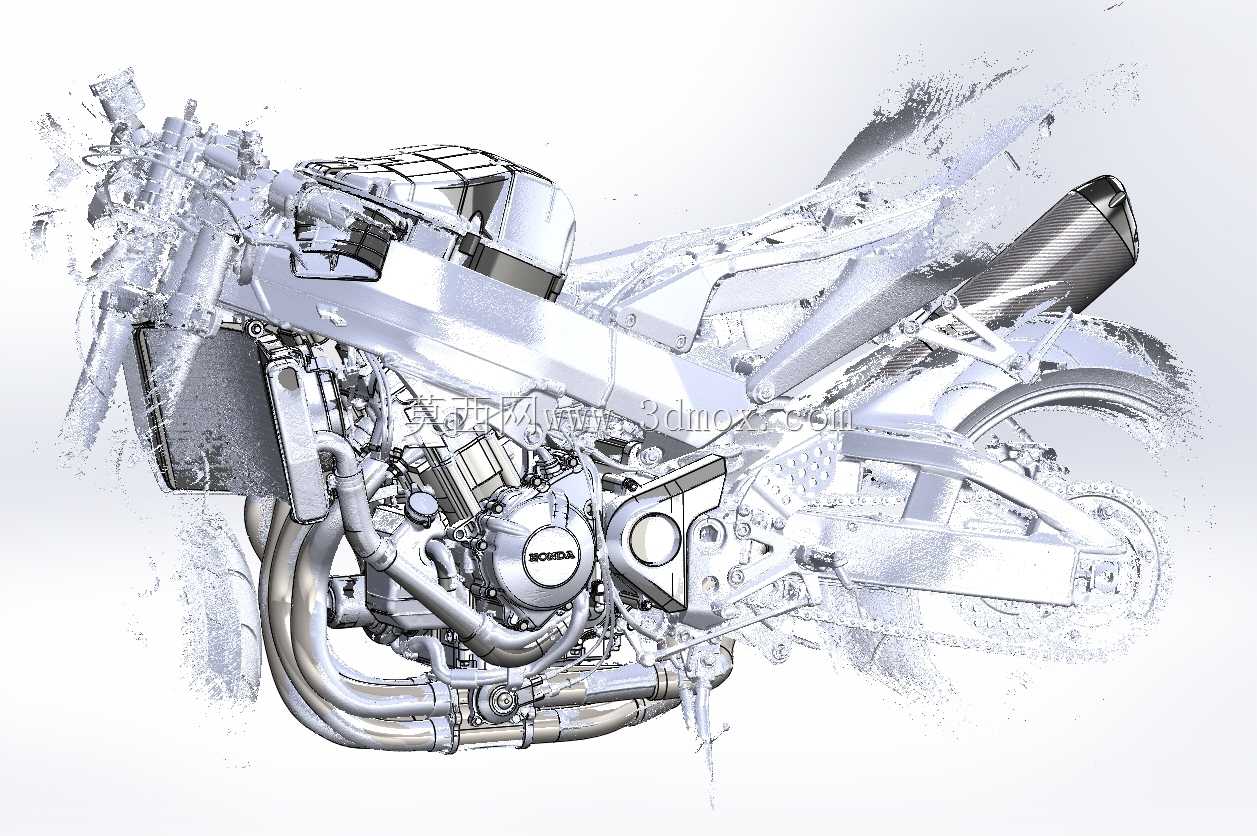

高转直列四缸发动机的排气歧管布局一直是改装场景里的核心矛盾点，原厂等长头段要兼顾高转排气脉冲的谐振效率，又得避让车架主梁、散热器下沿与脚踏安装位，稍有偏差就会出现满油门工况下的排气干涉，甚至磨穿管壁引发故障。这套模型里的排气头段弯折弧度完全贴合实车的空间边界，每一段管路的弯曲半径都避开了最小折弯极限，不会出现加工时管壁褶皱变形的问题，四支歧管汇入中段的交汇角度也做了平滑过渡，能减少排气紊流带来的动力损耗。

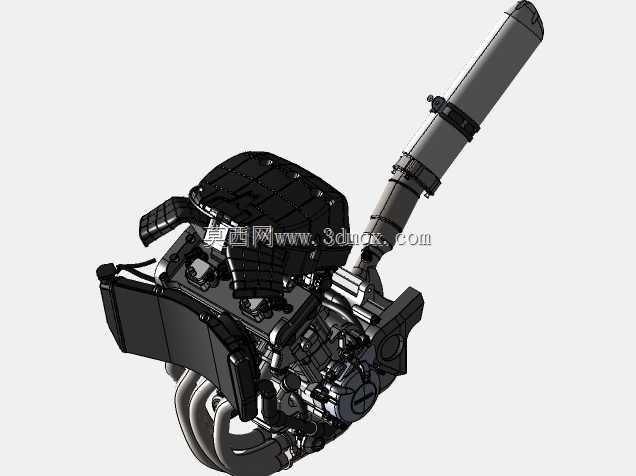

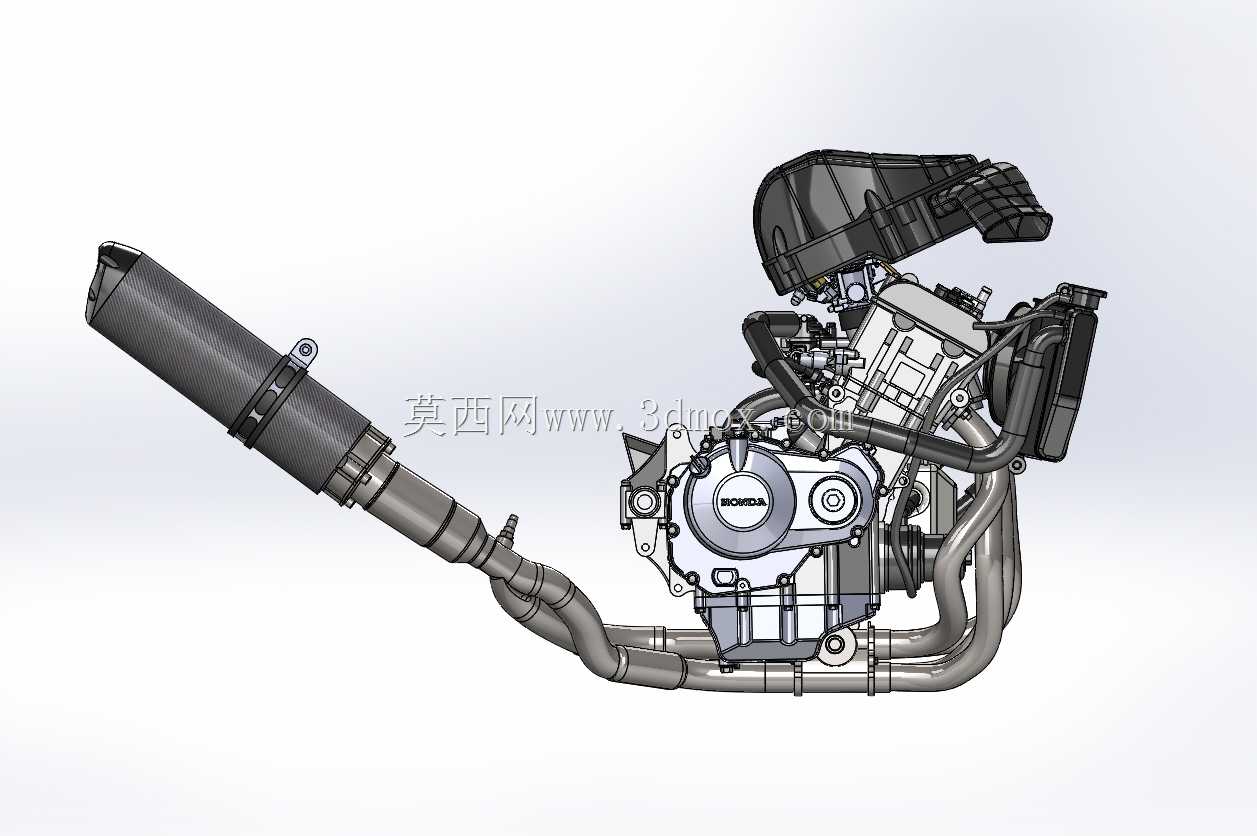

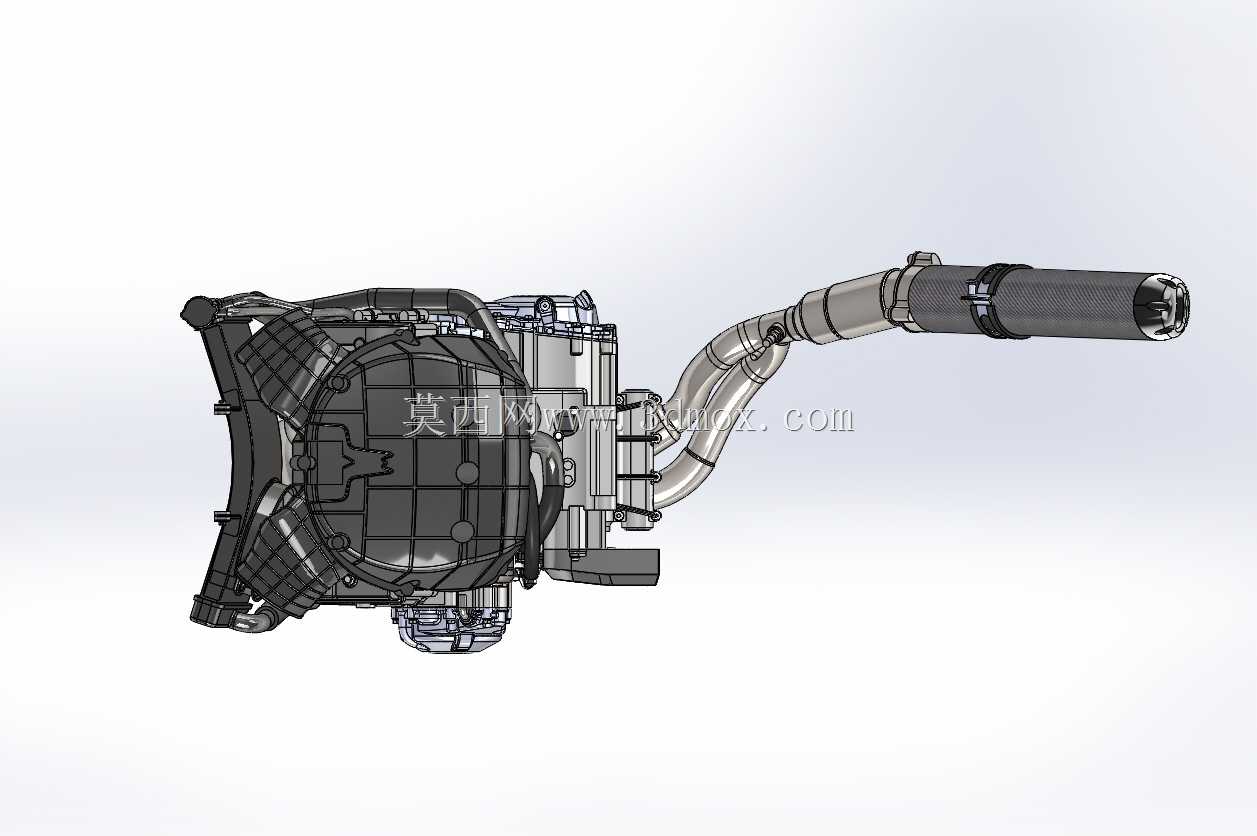

发动机侧盖的曲面过渡没有做生硬的直角切边，和缸体结合的止口位置预留了均匀的密封胶槽宽度，装配时不会出现胶层厚薄不均导致的渗油隐患，侧盖上的本田标识区域做了微凸的台阶设计，后续做阳极氧化或者喷漆标识时不需要额外做遮蔽治具，能直接靠台阶定位完成表面处理。空滤盒的卡扣安装位和缸头进气口的同轴度公差控制在0.2mm以内，装配时不用硬撬就能卡入密封胶圈，长期高转震动下也不会出现卡扣松脱导致的进气漏气。

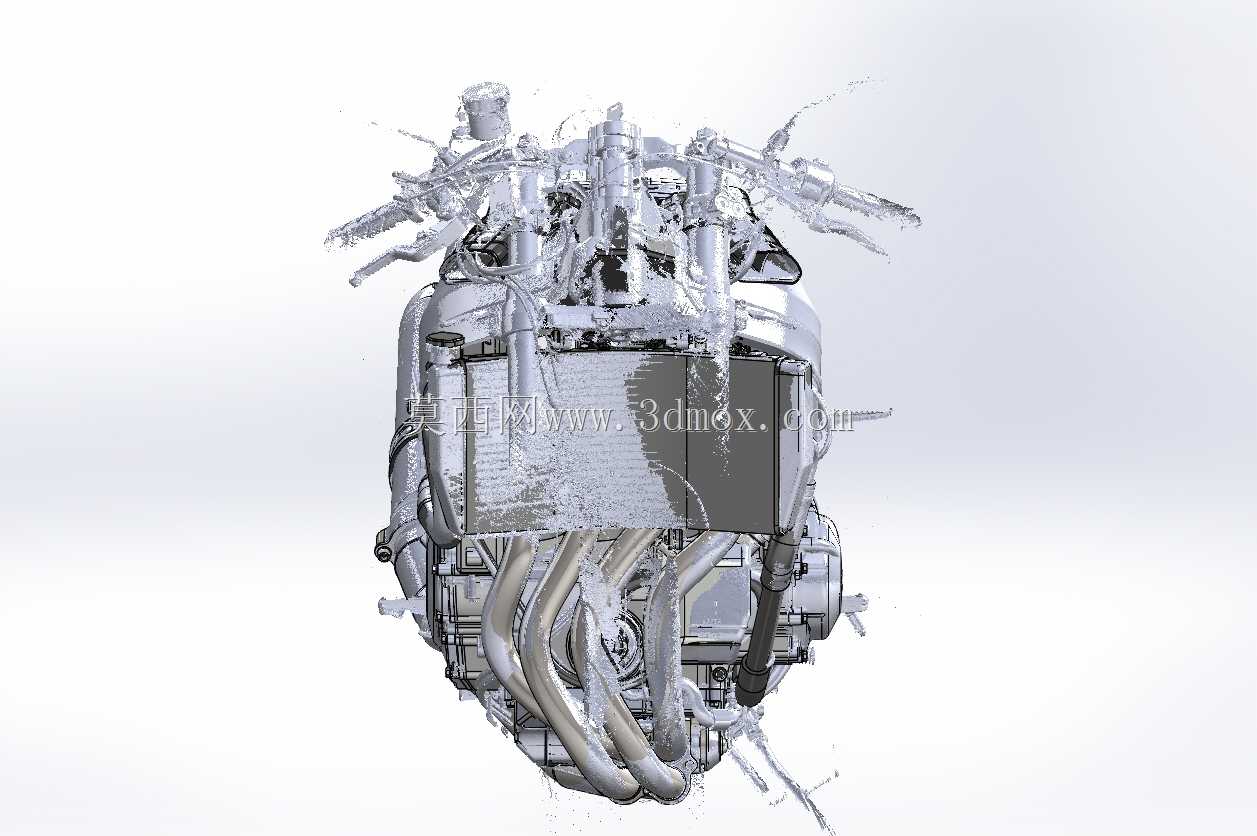

散热器的安装支架和缸体的连接孔位做了腰型孔设计，能抵消发动机工作时的热胀冷缩位移，不会出现支架拉扯开裂的问题，散热鳍片的排布密度也和实车一致，做热仿真分析时能直接导入模型计算不同车速下的散热效率，不需要额外修正鳍片参数。排气尾段的吊耳位置刚好对应车架的原厂安装点，吊耳的橡胶衬套安装孔做了倒角处理，压入衬套时不会刮伤橡胶表面，能有效缓冲排气传递到车架的震动，避免骑行时出现手把发麻的问题。

缸头的凸轮轴安装座和缸体的定位销孔做了错位防呆设计，装配时不会出现进排气凸轮装反的低级失误，每一处螺栓孔的深度都标注了对应的螺栓啮合长度，不会出现螺栓拧入过深顶到内部水道或者油道的问题。离合器边盖的观察窗位置做了加厚的凸台，能避免飞石击打导致的观察窗破裂，边盖的散热筋高度也做了优化，既不会因为过高容易磕碰断裂，也能保证足够的散热面积带走离合器摩擦片产生的热量。
