桌面级小型重载数控加工设备结构设计

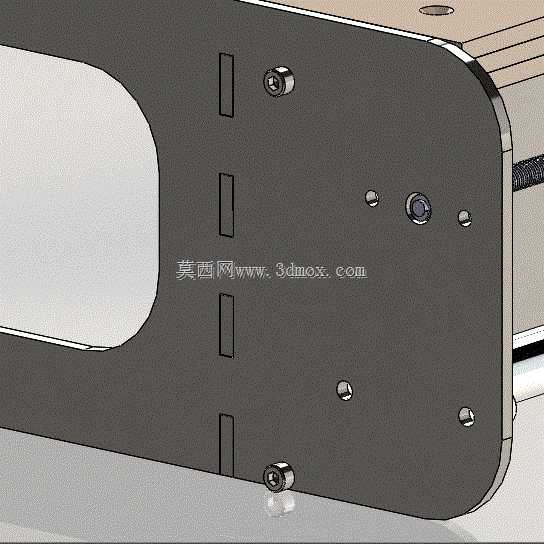

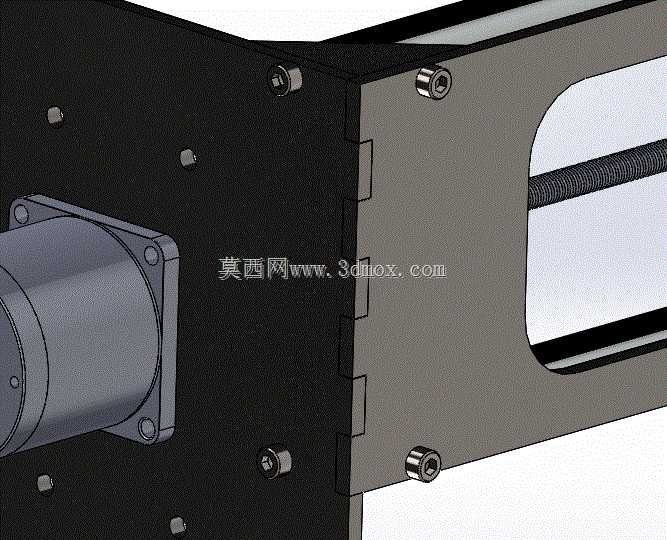

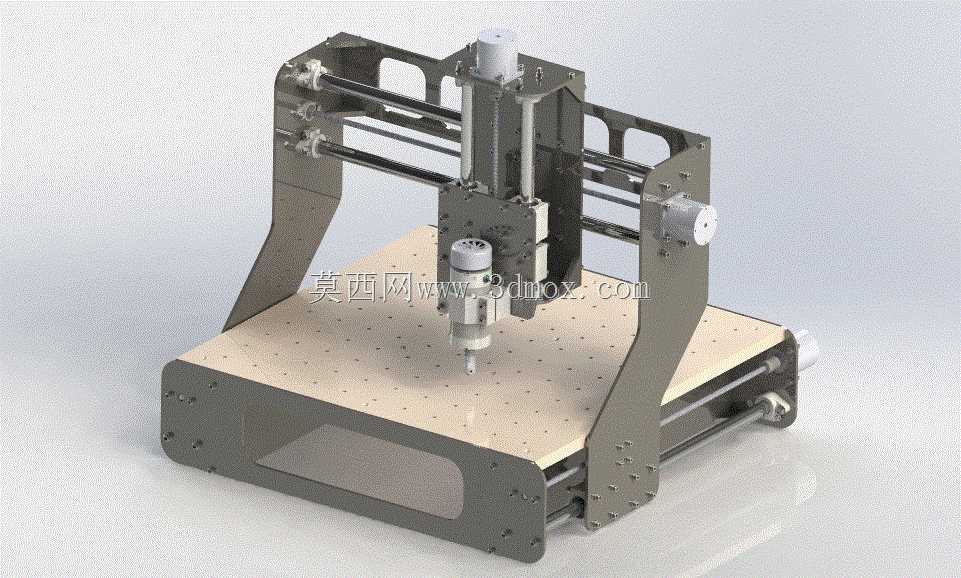

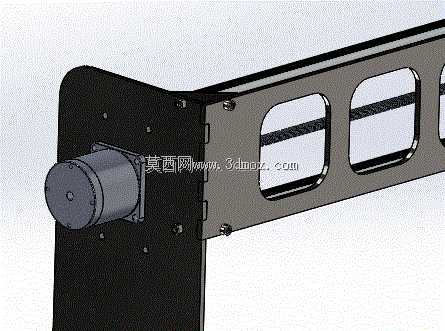

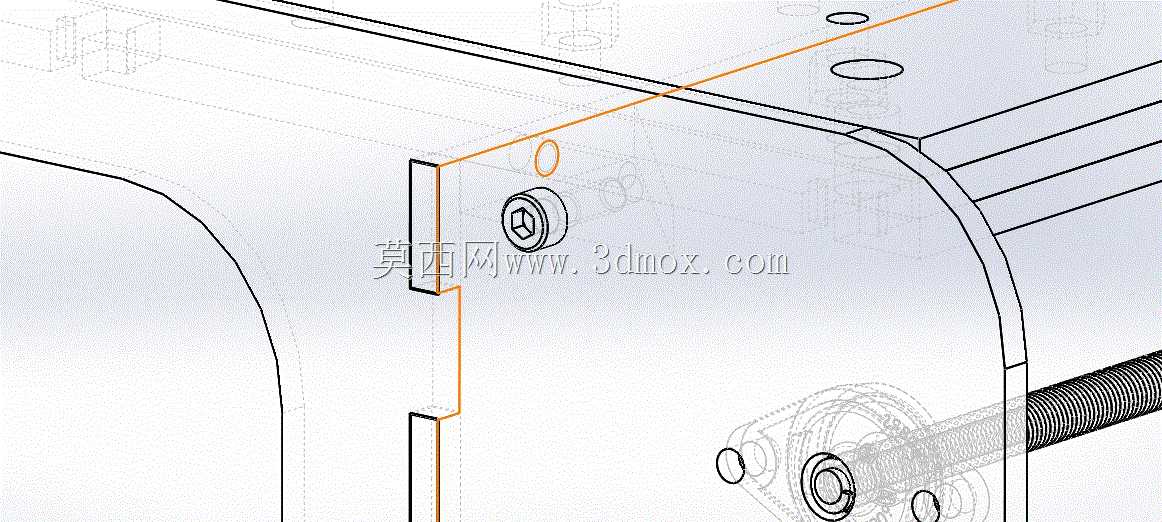

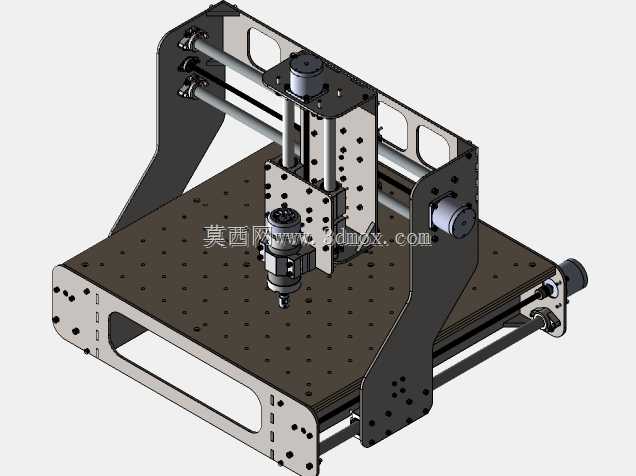

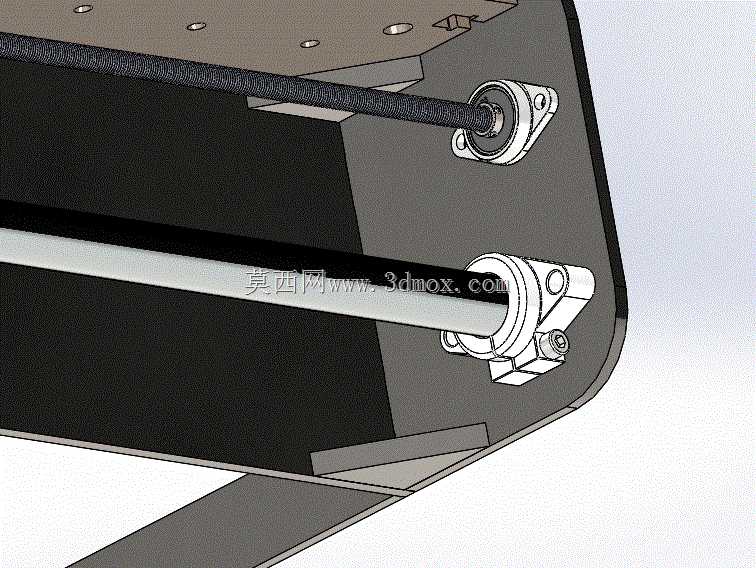

小型桌面加工设备长期存在刚性不足的痛点，常规轻型机架在吃刀量稍大时就会出现振纹，甚至导致导轨变形、主轴偏摆，这款小型重型数控机床的结构设计恰好瞄准这一工程矛盾做了针对性取舍。两侧立式支撑臂采用厚钢板折弯一体成型，没有采用常见的铝型材拼接方案，省去了多段型材连接带来的累计公差，臂身预留的镂空槽并非单纯减重，而是经过受力仿真后挖除的低应力区域，既保留了支撑部位的材料厚度，又避免了整体实心结构带来的不必要自重增加。横向传动的双光轴导轨平行度公差控制在0.02mm以内，光轴两端直接锁固在支撑臂的沉孔座内，没有额外加装转接块，减少了装配环节的误差叠加，滑块与主轴安装座的连接面做了刮研处理，保证接触面积超过85%，避免高速移动时出现细微窜动。工作台面采用多孔阵列布局，孔位间距统一为标准工装夹具的安装尺寸，台面下方垫有整块高密度减震垫，能吸收加工时产生的高频振动，避免振纹传递到机架上引发共振。主轴安装座的升降导轨采用内嵌式设计，没有外露在支撑臂外侧，加工产生的切屑不会直接溅落到导轨表面，减少了日常维护的清理难度，主轴夹头的同轴度经过预调，装夹标准刀具时径向跳动控制在0.01mm以内，满足小型零件的精加工需求。传动丝杠的螺母座与移动平台采用刚性连接，没有加装弹性联轴器，牺牲了少量的安装容错空间，换来了更高的传动精度，反向间隙可以控制在0.005mm以内，做轮廓铣削时不会出现接刀痕。设备底部的四个支撑脚采用可调式橡胶减震脚，不需要额外打地脚螺栓就能放在普通工作台面上使用，调整脚座高度就能让机架整体水平度达到0.03mm/m，适配普通工作室、实训车间的场地条件。走线槽全部隐藏在机架内侧，线缆不会随移动部件拖拽晃动，既避免了加工时切屑刮伤线缆外皮，也让设备外观更整洁，没有多余的外露管线干扰操作。
