模块化工业厂房钢结构装配布局设计

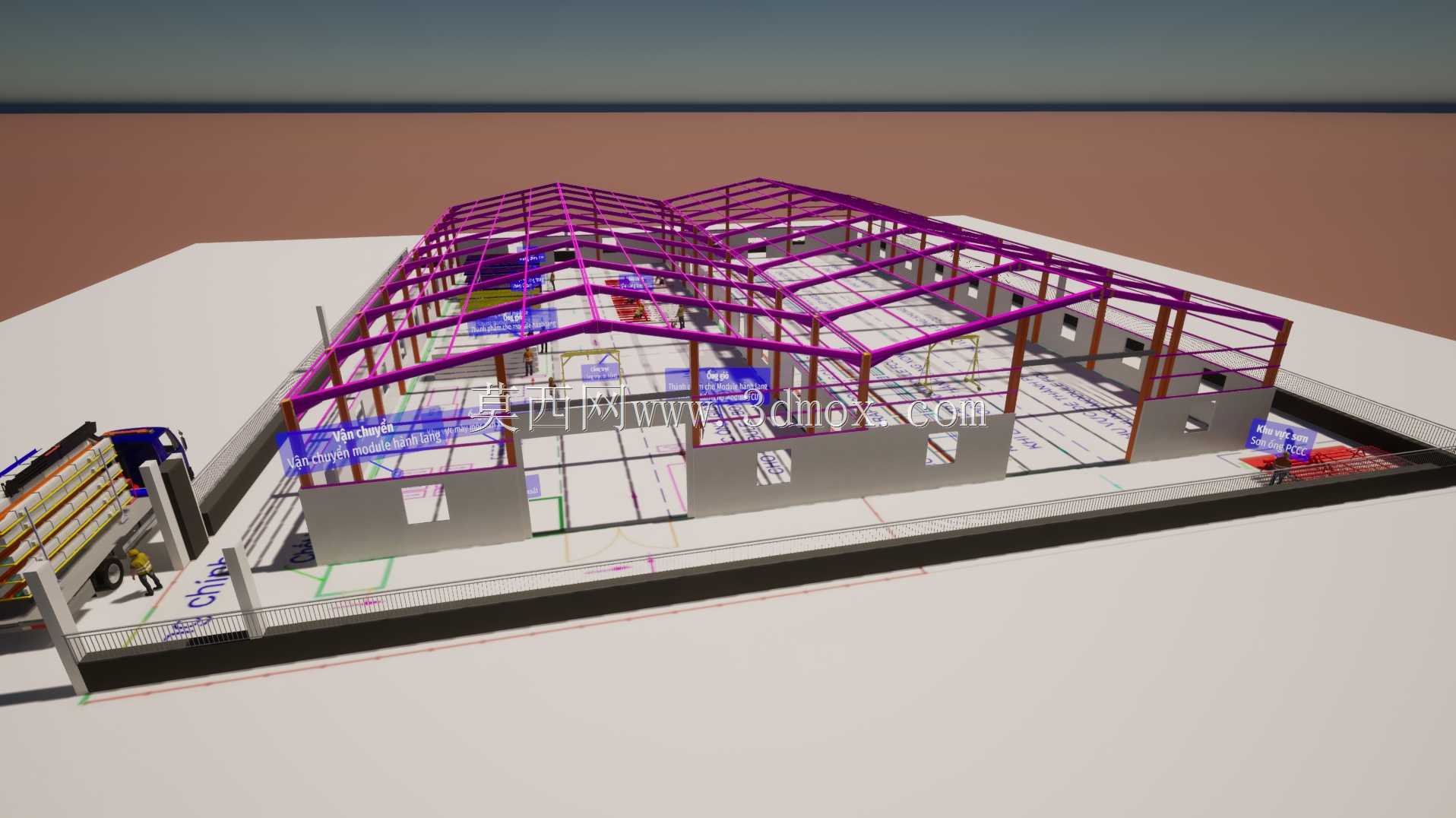

现场拼装大跨度钢构厂房时，最容易出现的问题是柱脚定位偏差累积后，屋面梁对接时强行拉扯螺栓孔，后期使用阶段出现应力集中导致焊缝开裂。这套模块化组装厂的钢框架设计，把每一组立柱与相邻系杆的连接位都做了公差冗余预留，柱脚底板的长圆孔预留了两毫米的横向调整量，现场吊装时不用反复撬动构件校准轴线，单跨框架的拼装效率能提升近三成。

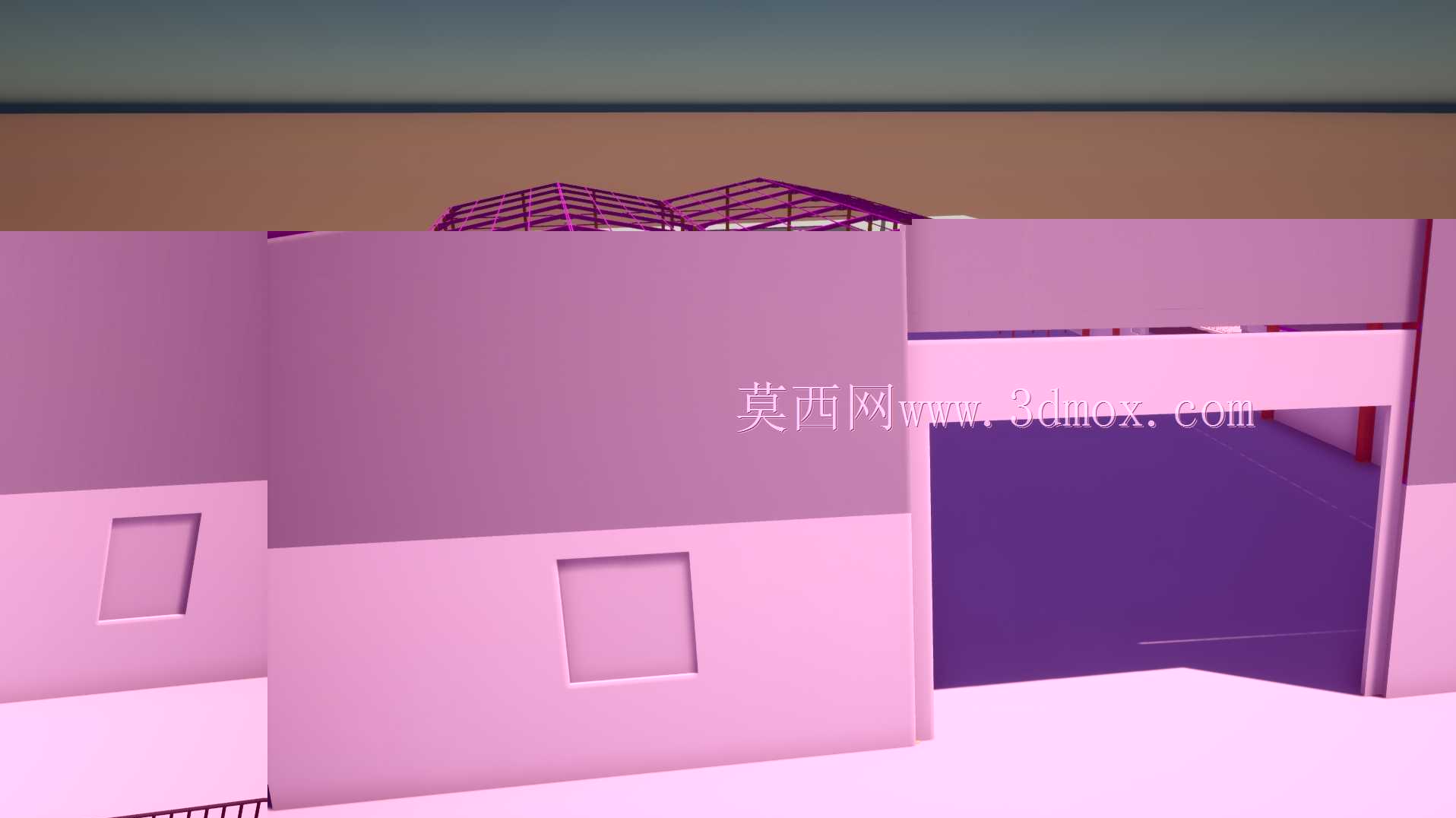

墙面围护的挂接点位没有采用传统的现场焊接固定，而是在钢柱出厂前就预先焊接了挂接支座，现场只需要用螺栓固定墙面板的连接挂件，避免高空焊接带来的防火隐患与焊缝质量不稳定问题。屋面的桁架分段也做了模数化拆分，每一段桁架的重量都控制在现场常用的八吨汽车吊额定起重量范围内，不需要额外调用大吨位起重设备，降低现场施工的设备成本。

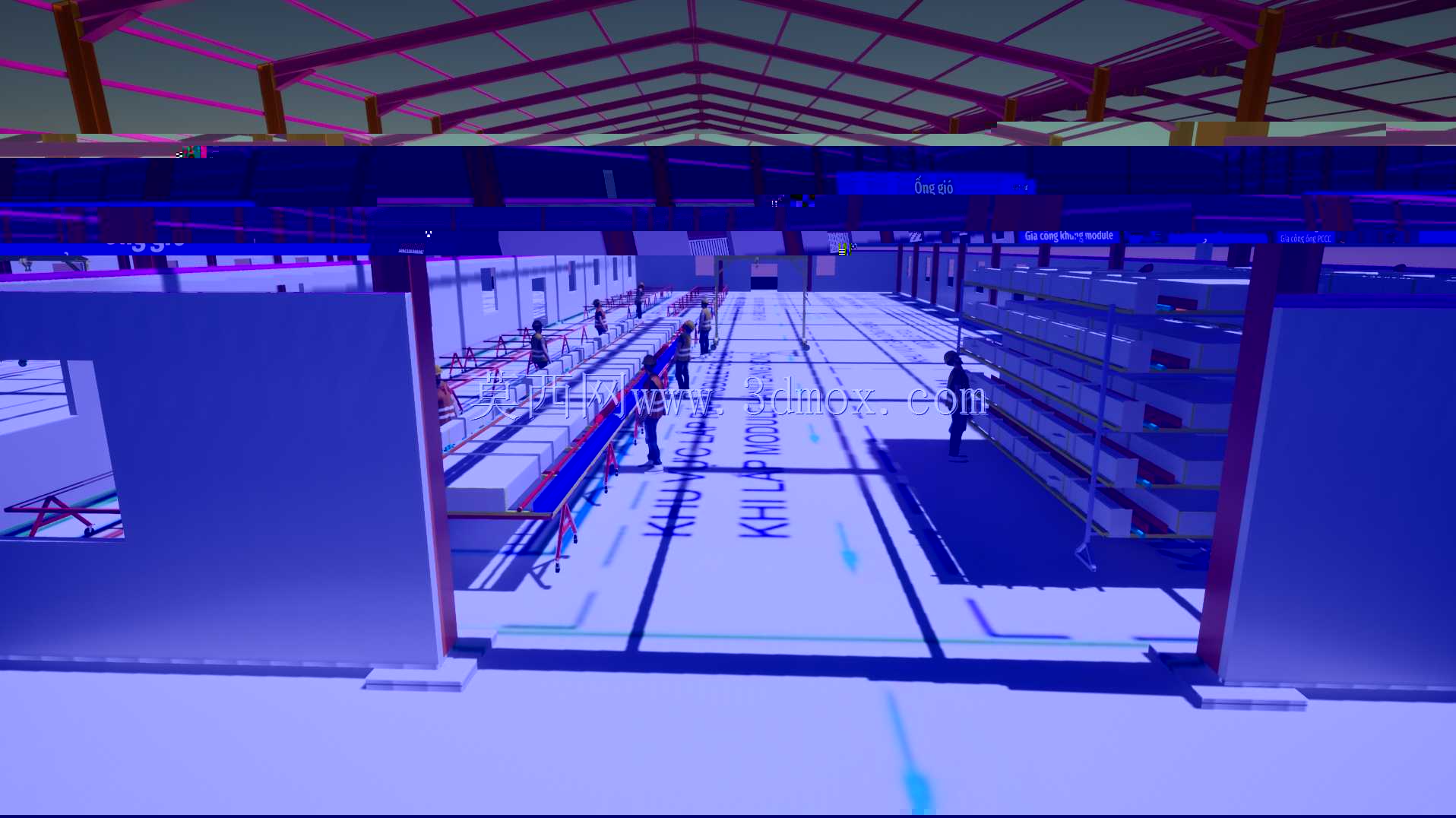

厂房内部的功能分区标线直接在模型里做了同步定位，设备摆放的预留空间与柱网间距完全匹配，后期生产线进场时不需要二次切割调整钢构件位置。厂区外围的围栏与出入口坡道的坡度也做了适配，物流通道的转弯半径满足常规货运车辆的通行需求，不会出现厂房建好后车辆无法顺利进出的尴尬问题。

钢构件的表面防腐涂装分区也在模型里做了区分，靠近地面易受潮的柱段采用加厚的环氧富锌涂层，屋面部位的构件则侧重耐候性涂装，不用后期现场补做涂装区分。所有连接节点的螺栓规格都做了统一归类，同个区域的连接螺栓通用互换，现场施工时不用反复核对螺栓型号，减少配件错用带来的装配隐患。

屋面的排水坡度顺着桁架的起拱度自然形成，不需要额外做找坡层，减轻屋面整体荷载的同时也避免积水渗漏的风险。门窗洞口的边框与钢柱的连接位做了柔性缓冲垫层，避免钢结构热胀冷缩拉扯门窗框导致变形漏风。
