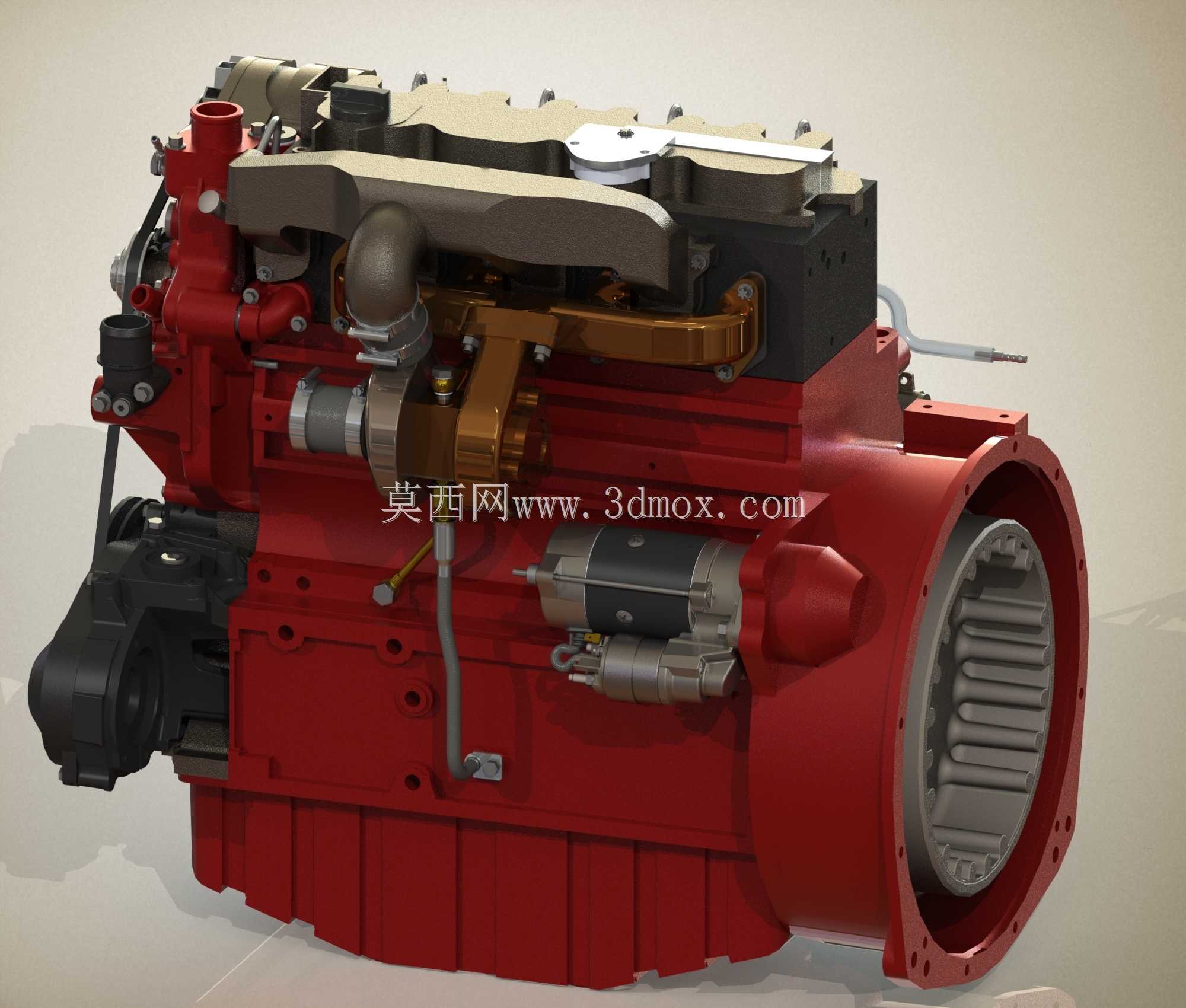

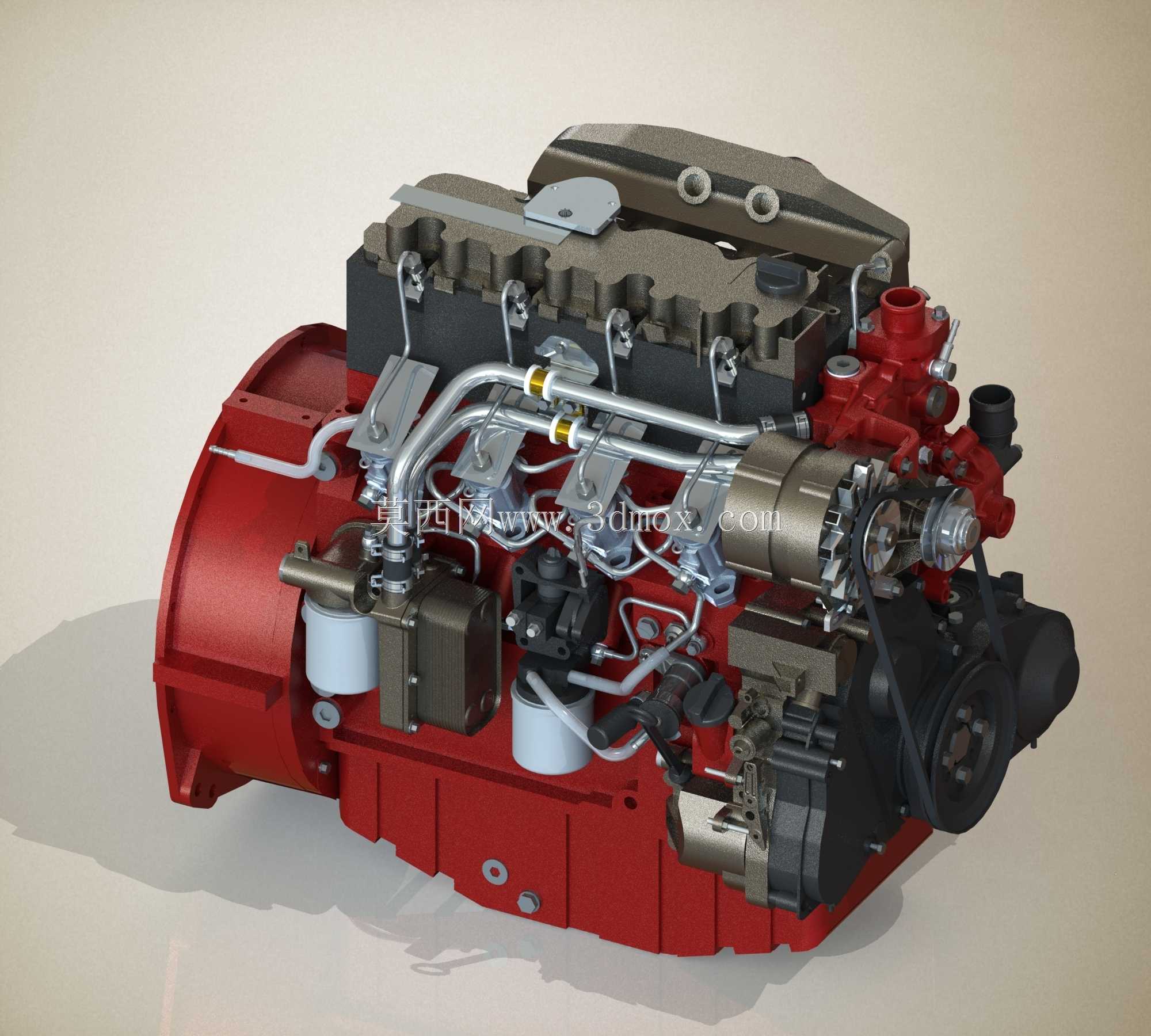

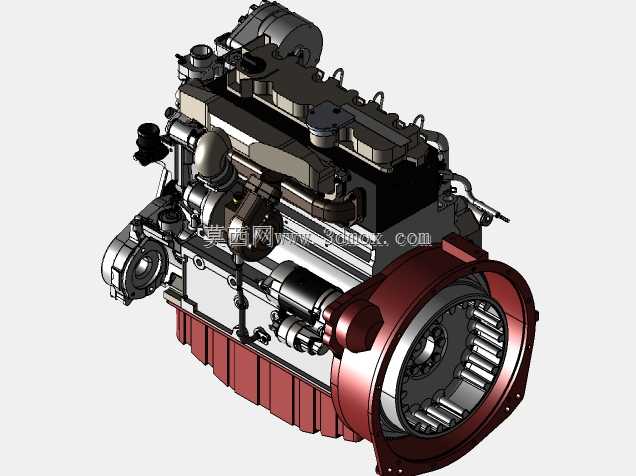

带涡轮增压器四缸柴油动力装置

缸体结合面的平面度公差控制在0.02mm以内，避免后期高压燃气冲缸垫的隐患，铸铁缸体与铝合金缸盖的热膨胀系数差异，在螺栓预紧力的排布上做了梯度区分，靠近燃烧室的核心区域螺栓预紧力比周边高15%，抵消热态下的形变差。涡轮增压器的安装支架做了局部加厚，增压器工作时最高转速可达十几万转，细微的共振都会连带进气歧管出现疲劳裂纹，支架与缸体的连接面增加了0.5mm的紫铜减震垫片，既填补加工面的微观不平度，也能吸收高频振动。高压油管的弯折半径全部控制在管径的3倍以上，弯折处做了圆滑过渡处理，避免柴油高压输送过程中出现应力集中导致的油管开裂，每根油管的固定卡箍位置都避开了管路的共振节点，卡箍内侧增加橡胶衬套，隔绝缸体振动传递到油管。机油滤清器的安装座预留了3°的倾斜角度，保养拆卸时机油不会顺着缸壁流到皮带轮上，避免橡胶皮带被机油腐蚀打滑。水泵的密封槽深度做了0.1mm的负公差补偿，橡胶密封圈装配后压缩量保持在20%到25%之间，既保证冷态下的密封性能，也不会因为热态下橡胶老化过快出现渗漏。飞轮壳与缸体的定位销采用过盈配合，过盈量控制在0.01mm到0.015mm之间，既保证装配时的定位精度，也不会因为过盈量太大导致销孔开裂。进气歧管的内壁做了光滑过渡处理，减少进气阻力，每个歧管的长度差控制在5mm以内，保证四个气缸的进气量均匀，避免各缸做功偏差过大导致的怠速抖动。节温器座的水流通道做了圆弧导流设计，避免冷却液在腔体内形成涡流，保证暖机过程中冷却液流速均匀，快速达到最佳工作温度。
