直升机机载FLIR光电吊舱结构设计

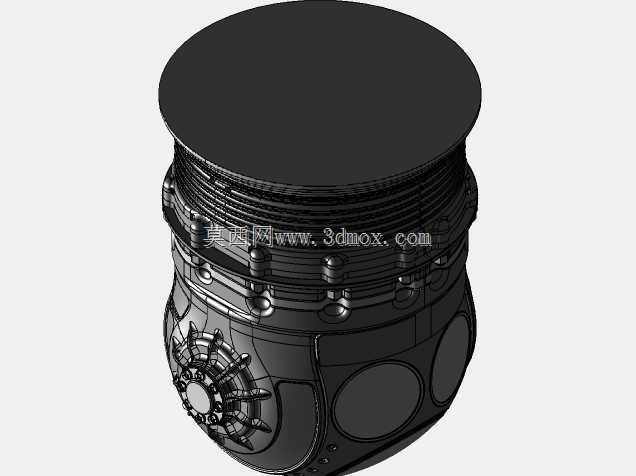

机载光电吊舱在实际装机场景中，常面临高空低温、强振动、气动载荷冲击等复杂工况，顶部安装法兰与机身挂架的配合面如果公差控制不当，飞行过程中极易出现连接松动、定位偏移，直接影响红外成像的稳定性。这款吊舱的上部法兰段设计了多圈环形加强筋，既可以提升安装基座的结构刚性，抵消旋翼传递的高频振动，也能在CNC加工时减少薄壁件的装夹变形，避免法兰平面度超差导致的密封失效问题。

吊舱中部的散热鳍片采用不等距排布，靠近热源侧的鳍片密度更高，在不增加整体风阻的前提下最大化散热面积，鳍片根部做了R0.8的圆角过渡，既可以消除铣削加工时的应力集中，也能避免飞行中气流冲刷产生的应力疲劳裂纹。下部球形舱段的多窗口布局，每个窗口的安装座都设计了独立的微调定位结构，装配时可以单独调整光学窗口的同轴度，不需要反复拆解整个舱体，大幅降低现场维护的拆装难度。

球形舱与上部筒体的衔接处，采用了迷宫式密封结构配合O型圈槽的双重设计，即使在暴雨、沙尘环境下也能保证舱内干燥洁净，密封槽的尺寸公差严格控制在±0.02mm，既保证密封圈的压缩量在合理区间，又不会因为过盈量过大导致旋转阻尼异常。舱体侧面的快拆维护口盖，采用了卡扣加定位销的组合固定方式，不需要专用工具就能快速打开检修内部的传感器模块，口盖边缘的密封胶条采用嵌入式安装，不会在高速气流下出现脱落、翘边的问题。

吊舱下部的镜头保护罩采用了曲面一体化成型设计，曲面曲率经过气动仿真优化，飞行时可以引导气流平滑流过舱体表面，减少紊流带来的姿态扰动，保护罩的安装边做了错位防呆设计，装配时不会出现装反、错位的问题，每个紧固孔的位置都对应了内部的加强筋位置，锁紧时不会导致壳体局部变形压迫内部光路。所有外露的紧固件都采用了沉头设计，表面做了阳极氧化处理，既减少气动阻力，也能避免高空环境下的电化学腐蚀，不同材质部件的接触面都增加了绝缘垫片，杜绝不同金属接触产生的电位腐蚀问题，延长整机的户外使用寿命。
