F35联合攻击战斗机隐身战机外观结构

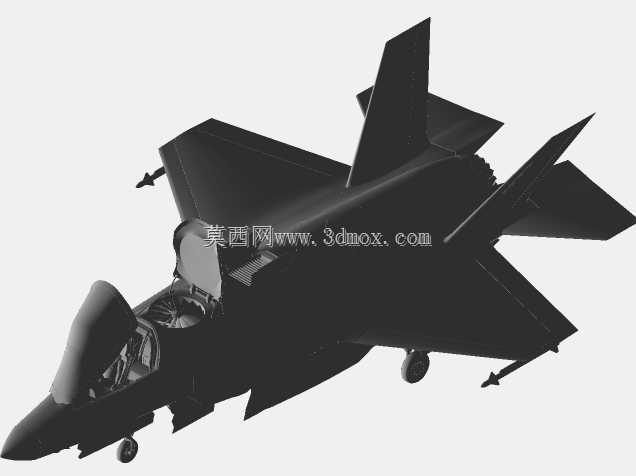

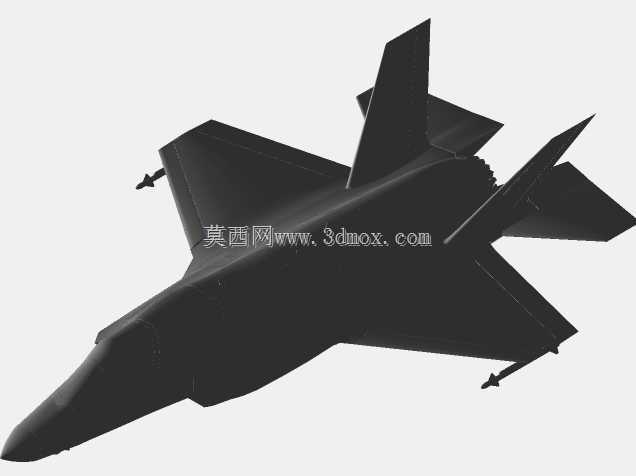

曲面设计视角下，隐身战机的蒙皮曲面连续性直接决定雷达散射截面控制效果，这款战机的机头棱边过渡没有采用常规圆弧过渡，而是用多段G2连续的微折面拼接，既保证气动流场不产生分离涡流，又能将入射雷达波偏转到非威胁方向。座舱盖的曲面修型要兼顾飞行员视野范围与整体隐身性能，边缘与机身蒙皮的接缝处做了锯齿化曲面过渡，每一处锯齿的角度都经过反复调试，避免出现直角反射腔体。进气道的鼓包曲面是整个模型曲面处理的核心难点，鼓包的曲率变化要完全匹配来流的压缩规律，曲面的高光走势要顺着机身纵向延伸，不能出现局部曲率突变导致的气流分离，建模时需要反复调整控制点的权重，让鼓包曲面与相邻的机身蒙皮达到G3连续，肉眼观察不到任何拼接棱线。主机翼的翼型曲面从翼根到翼尖的厚度渐变完全贴合真实气动数据，前缘后掠角的曲面过渡没有生硬的折角，翼面与机身融合的翼身融合段，曲面从机身圆滑延展到机翼，没有明显的分界，这部分曲面的控制点排布需要顺着气流走向布置，避免出现逆向建模常见的曲面褶皱。垂尾的外倾角度对应的曲面倾斜度经过精确计算，两个垂尾的曲面镜像精度控制在微米级，避免两侧曲面不对称带来的气动偏差和雷达反射差异。机身表面的检修舱门边缘，都做了与蒙皮曲面齐平的锯齿形曲面处理，舱门闭合后与周边蒙皮的曲面差不超过0.1毫米，不会出现额外的雷达反射尖点。尾喷口的调节片曲面做了锯齿化修型，每一片调节片的曲面弧度都能与相邻片完美贴合，扩张状态下也不会出现明显的缝隙反射。整机曲面的光影调试时，特意将环境光设置为高空漫射光，检查每一处曲面的高光走势是否连续，没有出现局部凹陷或者凸起的光影断层，蒙皮的金属哑光材质参数调整时，特意降低了高光反射强度，避免过强的反光掩盖曲面的细节过渡。
