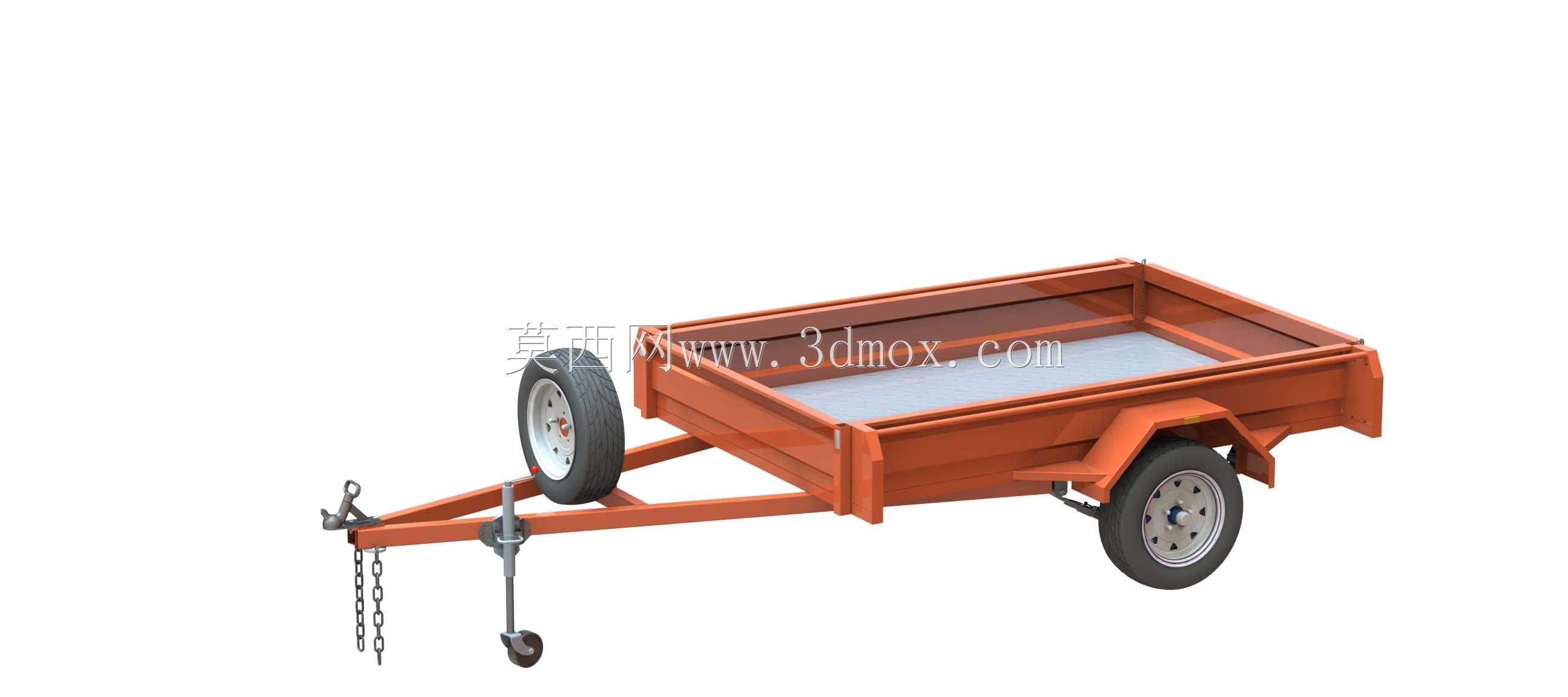

带保持架单轴箱式货运拖车结构

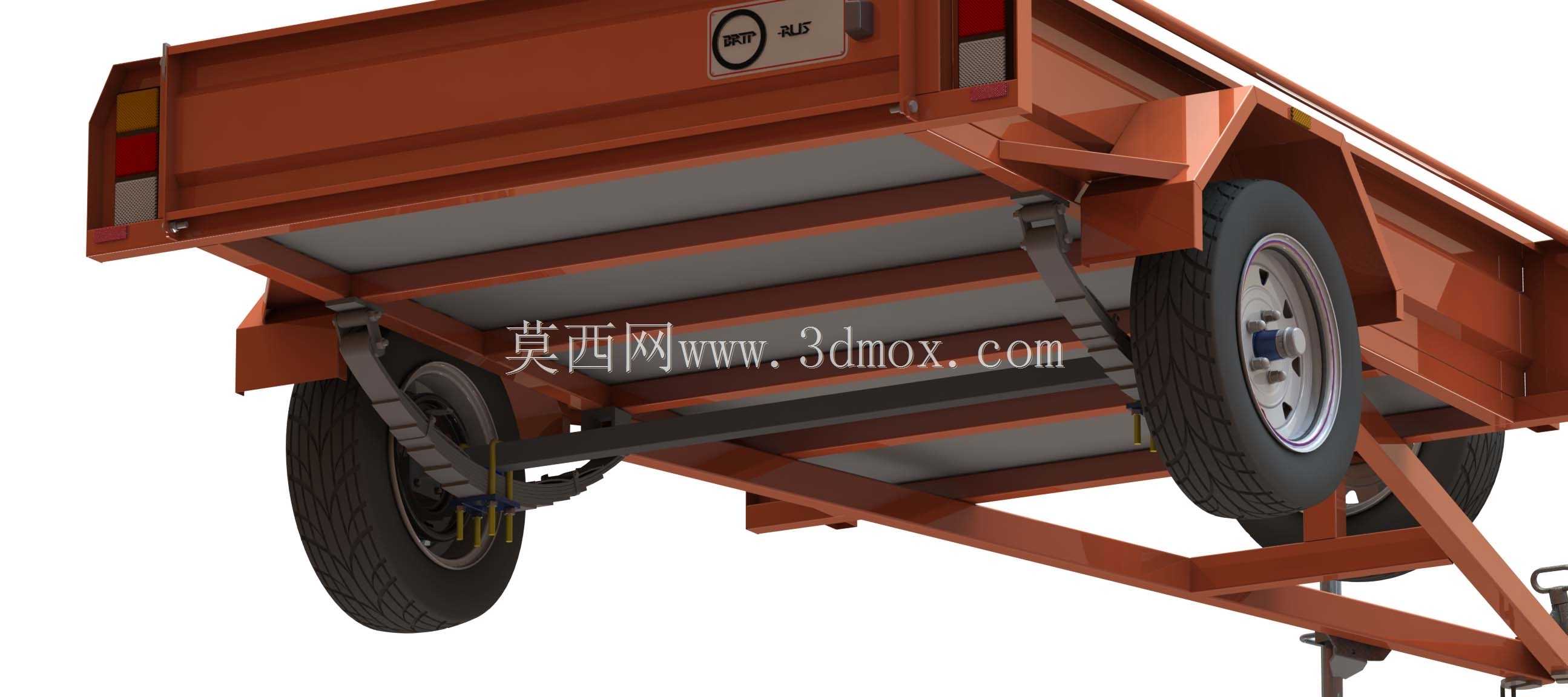

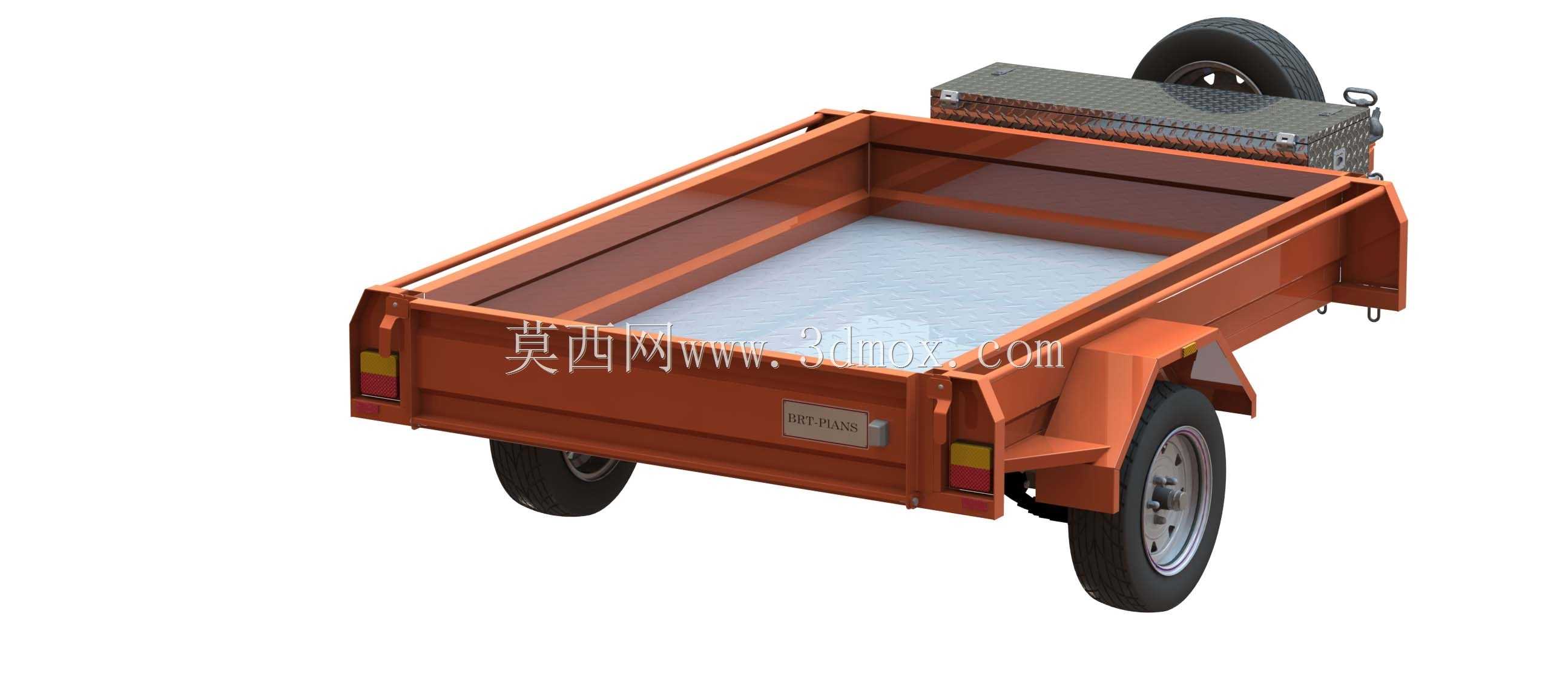

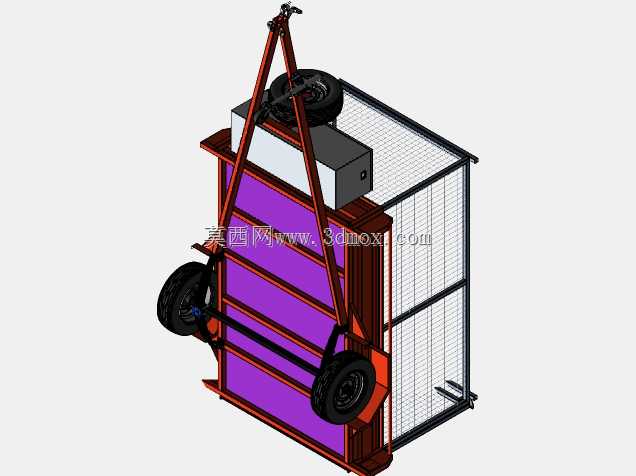

非道路短途转运场景里，单轴拖车的悬架与车架连接部位常年受交变载荷冲击，传统焊接吊耳容易在重载颠簸时出现应力集中开裂，这款结构在设计时直接把保持架与纵梁的连接位做了折弯包边处理，没有采用常见的平板贴焊工艺，折弯边能把路面传来的垂直冲击分散到纵梁上下两个翼面，避免焊缝直接承受剪切力。车桥与钢板弹簧的安装座做了下沉式设计，弹簧座的贴合面铣出了0.3度的微倾角，匹配空载时车桥的上翘形变，不会出现弹簧片端部与卡座硬摩擦的异响问题，日常转运建材、农机具的时候，哪怕在坑洼土路以20km/h时速行驶，板簧的往复形变也不会蹭到车架横梁。货箱底板的横梁采用了变间距排布，靠近车桥的位置横梁间距缩小到300mm，远离车桥的前后端间距放宽到450mm，既控制了整备质量，又能在货箱中部堆载重物时避免底板下凹，底板下部的斜撑没有采用常见的直撑结构，而是顺着载荷传递路径做了斜向三角布局，撑杆端部直接延伸到纵梁的悬架安装位，堆载时的重量能直接通过斜撑传递到车桥，不会让纵梁中段出现额外的弯曲应力。保持架的侧边做了外翻的卷边处理，没有尖锐的焊渣棱角，日常装卸货时不会刮破货物包装，卷边内部还能穿入绑带固定货物，不需要额外焊接挂点。尾灯的安装位直接集成在货箱尾部的立柱上，线束从立柱内部的空腔走线，没有外露的线束，避免田间行驶时被秸秆、树枝刮断线束。备胎架的安装位设置在车桥前方的纵梁侧面，取放备胎时不需要钻到车底，支架的锁止销做了快拆结构，徒手就能完成拆卸，不需要额外携带工具。轮拱的弧度刚好匹配轮胎跳动的极限行程，哪怕板簧被压缩到极限位置，轮胎也不会蹭到轮拱内壁，轮拱边缘做了向内的折边，雨天行驶时能阻挡轮胎带起的泥水甩到货箱侧面，减少后期清洗的工作量。
