九齿履带配套惰轮托辊结构设计

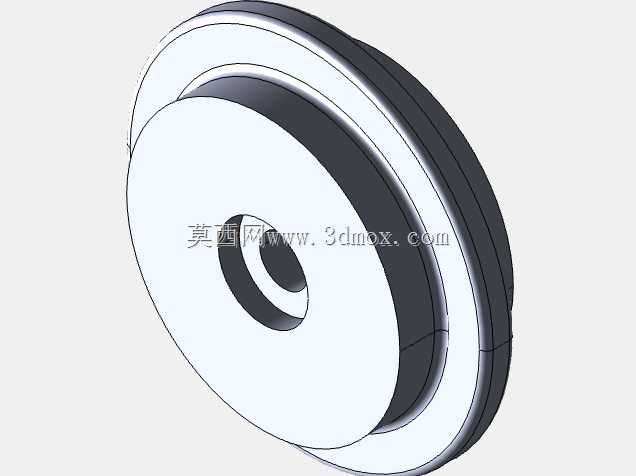

　　小型履带行走底盘在巡检机器人、教学竞赛移动平台、狭小空间作业输送小车上应用十分普遍，这类底盘的履带多采用同步带式橡胶履带，履带内侧预制等距啮合齿，驱动端靠带齿链轮拨动履带齿实现行走，履带上下支段的张紧、承托与导向往往容易被初做底盘的设计者忽略。很多自制小型履带底盘跑起来出现履带跳齿、侧边脱轨、下垂剐蹭底盘车架的问题，根源就在于没有配套适配的惰轮与托辊。这款九齿规格履带配套的定制惰轮，轮体直径和同系列9齿驱动链轮完全一致，在底盘布局时可以大幅简化张紧轮系的尺寸校核工作，不用单独核算不同轮径带来的履带包角变化。从结构外形来看，轮体采用双侧带挡边的槽型轮廓，中间内凹的环槽宽度刚好匹配橡胶履带的本体宽度，两侧凸起的挡边高出履带接触面，

　　履带在轮面绕行时，横向窜动会被挡边直接限位，即便小车在转向、越障时履带受到侧向力，也不会从轮槽中滑脱。轮体中心开设同轴安装通孔，孔位可配套压入微型滚动轴承，也可以直接穿入固定销轴做滑动回转支撑，针对不同负载等级的底盘可以灵活选配支撑形式：负载较轻、行走速度低的教学平台，直接用耐磨尼龙材质打印轮体配不锈钢销轴即可满足使用；负载稍大、连续行走时长较长的作业底盘，在中心孔内嵌装标准微型深沟球轴承，回转阻力更小，轮体和销轴的磨损量也能控制在很低水平。设计这类惰轮托辊时，首先要匹配履带的节距与齿形参数，这款惰轮虽然本身外缘不带啮合齿，作为从动托辊不需要和履带内侧齿做啮合传动，但轮槽底径和同系列9齿驱动链轮的齿顶圆取相同数值，

　　履带绕经惰轮时的弯曲曲率和绕经驱动轮时完全一致，履带绕行过程中不会出现额外的弯折应力，能大幅延长橡胶履带的疲劳寿命。在底盘的空间布局上，这类托辊通常布置在履带底盘上支段的中部位置，承托上方履带的自重，避免长跨度履带下垂量过大剐蹭底盘上的电控元件与电池；也可以布置在底盘前端导向张紧座上，作为张紧轮使用，通过调整张紧座的前后位置改变惰轮中心距，即可调节履带的预紧力，履带安装时不需要强行撬拉，后期履带磨损伸长后也能快速补偿张紧量。安装边界方面，轮体的总厚度要略大于履带宽度，两侧挡边的外径比槽底直径高出的尺寸控制在履带侧边厚度的1.5倍左右，既不会因为挡边过高额外占用底盘侧向空间，也能保证足够的防脱限位高度；中心安装孔的同轴度需要严格控制，

　　若孔和外轮槽不同轴，轮体回转时会出现径向跳动，履带会周期性出现张紧力波动，行走时就会产生周期性振动和异响。轮体的材质可选范围很宽，3D打印PLA、尼龙材质适合快速原型验证，注塑POM或者机加工铝合金材质适合量产小批量设备，橡胶履带和硬质塑料或金属轮面接触时摩擦系数适中，既不会出现打滑跑偏，也不会过度磨损履带内侧表面。在多托辊布局的长履带底盘上，沿履带下支段均匀布置多个同规格惰轮作为支重轮，每个支重轮分担底盘上部的载荷，履带接地段的压强分布更均匀，小车在松软路面行驶时的下陷量更小，越障通过性也能得到提升。轮体两侧的减重凹槽结构在保证整体刚性的前提下削减了不必要的材料厚度，既降低了转动惯量，让小车启停时轮体的跟随响应更快，也控制了整体自重，不会给小型底盘增加过多无效负载。
