小型拖挂式户外露营旅居拖车结构设计

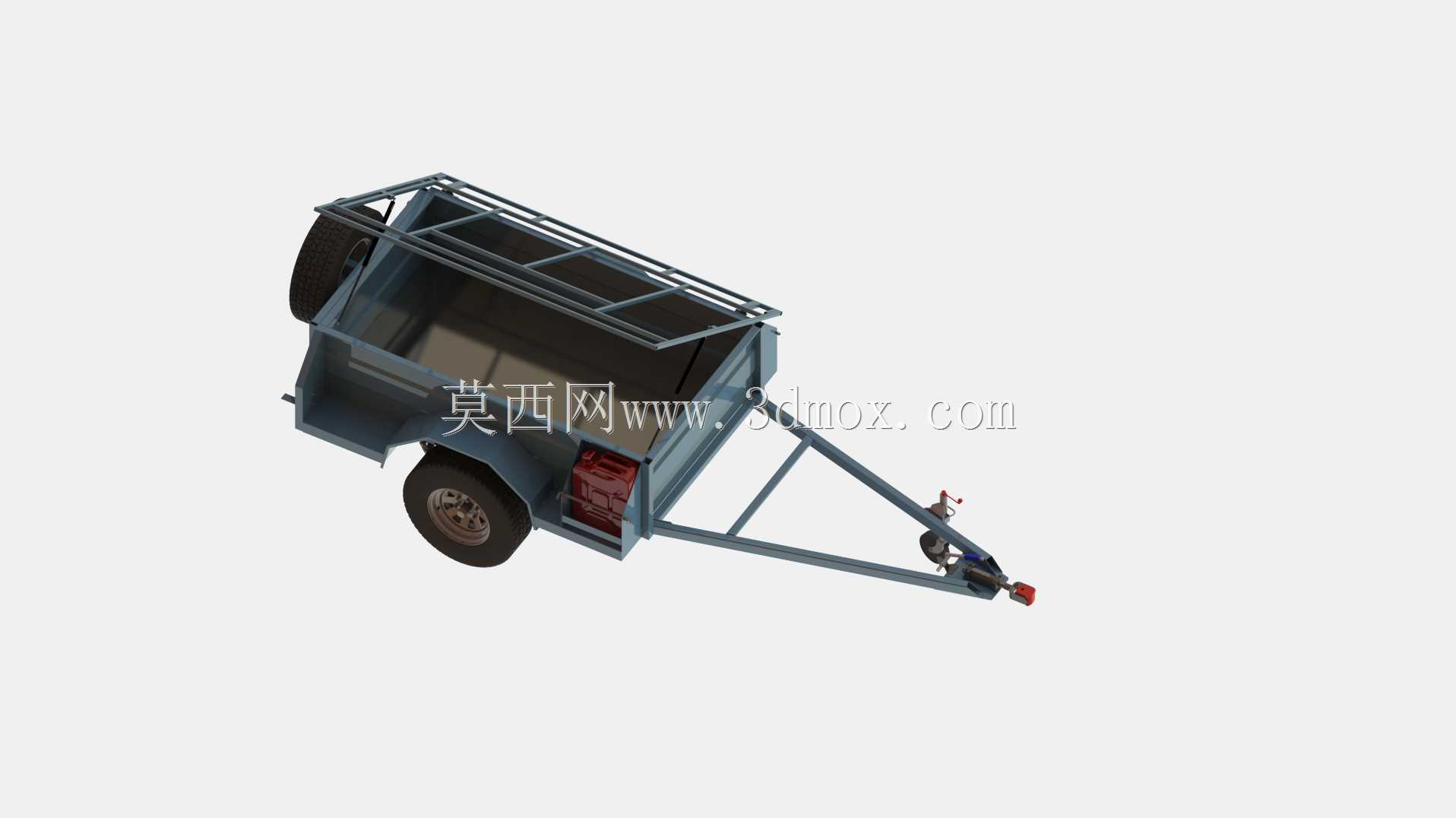

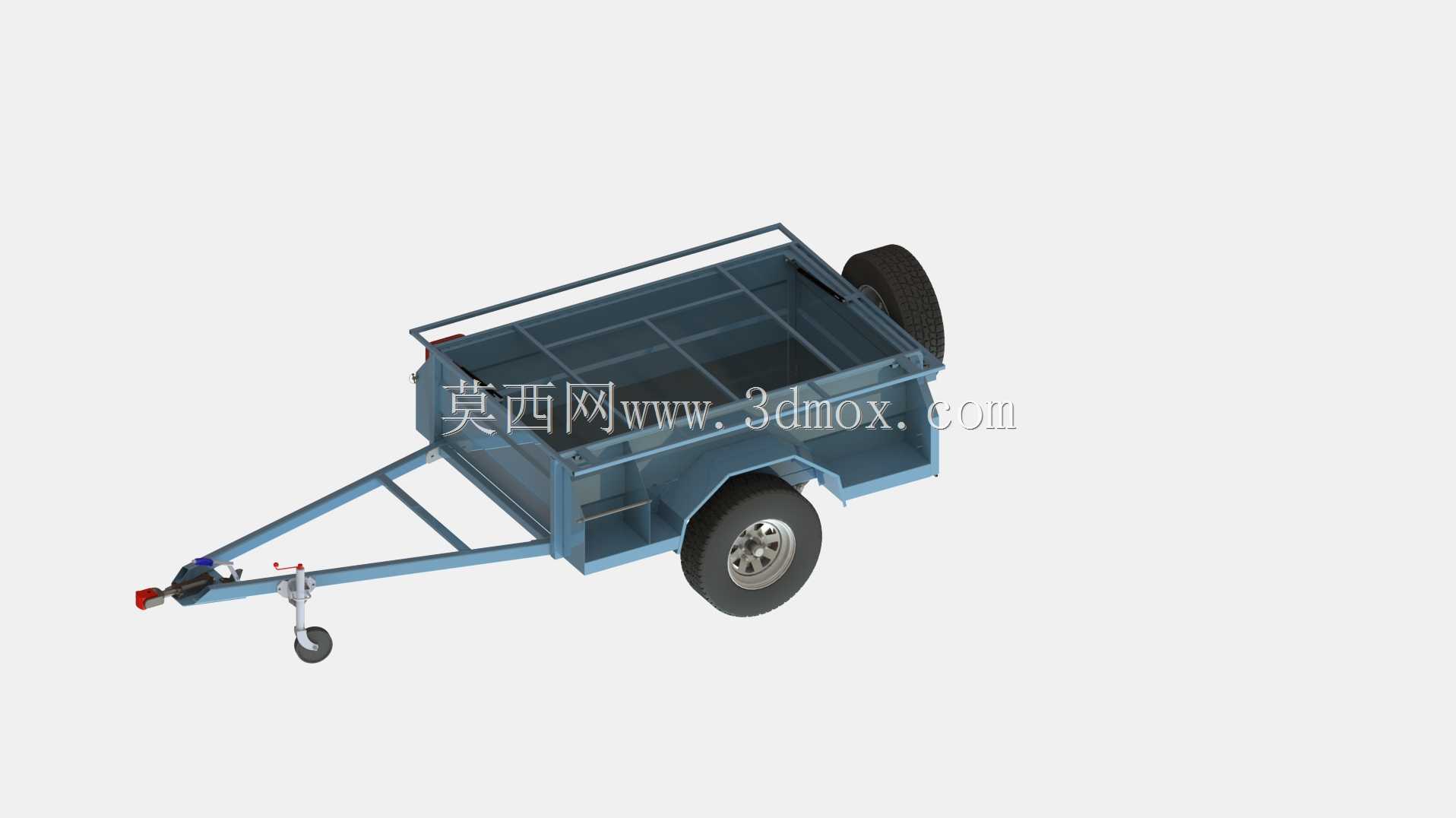

这款小型拖挂式露营拖车，主要面向短途户外露营、近郊自驾旅居、野外作业临时驻留等场景使用，可挂载在常规家用乘用车、小型越野车辆后方，作为移动的临时旅居储物空间使用，能够承载露营所需的睡眠卧具、炊具食材、户外桌椅、应急物资等各类装备，解决户外出行时装备携带不便、临时休憩空间不足的痛点。从实际用途来看，该拖车区别于大型货运拖挂，主打轻量化、小尺寸的适配特性，能够适配非铺装的郊野小路、露营地狭窄通道等复杂通行场景，无需大型牵引车即可完成拖行，普通家用C证驾驶员即可轻松操作，满足普通家庭周末户外出行、小众露营爱好者长途穿越驻留的使用需求。在功能特性上，该拖车采用单轴双轮的底盘布局，配备专用的拖挂连接机构与缓冲减震结构，拖行过程中可有效过滤路面颠簸带来的冲击，避免车厢内装载的物资因剧烈晃动出现磕碰损坏；车厢主体采用封闭式框架结构，顶部加装了外置行李架，可额外固定天幕、折叠自行车、冲浪板等大件户外装备，拓展整体装载能力；车厢侧部预留了储物舱门，可分类存放不同类型的露营物资，尾部配备外挂式备胎，应对野外复杂路况下的爆胎应急需求，牵引架前端设置了导向轮与连接锁止机构，在脱离牵引车时可通过导向轮短距离移动调整拖车位置，锁止机构可保证与牵引车连接的可靠性，避免拖行过程中出现脱钩风险。在设计思路上，整体围绕小尺寸、高实用性的核心方向展开，首先确定了7x4英尺的基准外形尺寸，整体宽度控制在常规家用车后视镜宽度范围内，拖行时不会超出牵引车的视觉边界，降低驾驶时的剐蹭风险；车厢内部预留了平整的装载平面，可根据使用需求改装为临时卧榻、储物格或者简易操作台，底盘部分采用钢板弹簧搭配橡胶减震的结构，在保证承载能力的同时兼顾非铺装路面的通过舒适性，牵引架采用三角形桁架结构，在降低整体重量的同时保证牵引连接的结构强度，避免长时间拖行出现结构变形。从安装边界来看，该拖车的牵引连接头采用通用型拖挂球头接口，可适配市面上绝大多数家用车加装的后拖钩，无需对牵引车进行大幅度改装即可完成挂载；整车离地间隙参考越野车型的通过高度设计，在郊野非铺装路面行驶时可避免底盘剐蹭地面凸起的石块、土坡，车厢整体高度控制在2米以内，可顺利通过常规的限高路段、小区出入口以及露营地的林荫通道，不会因尺寸问题出现通行受限的情况。
