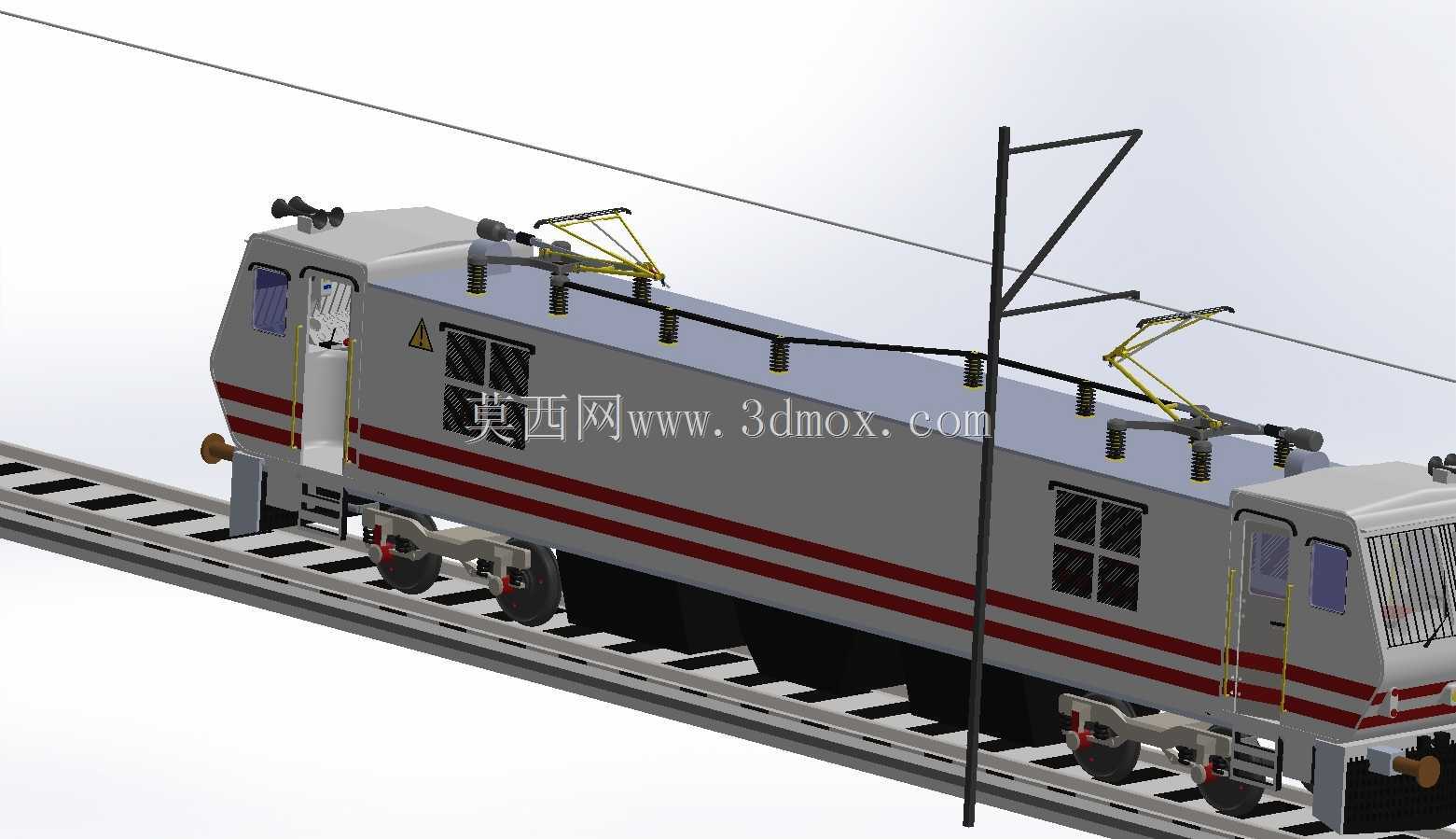

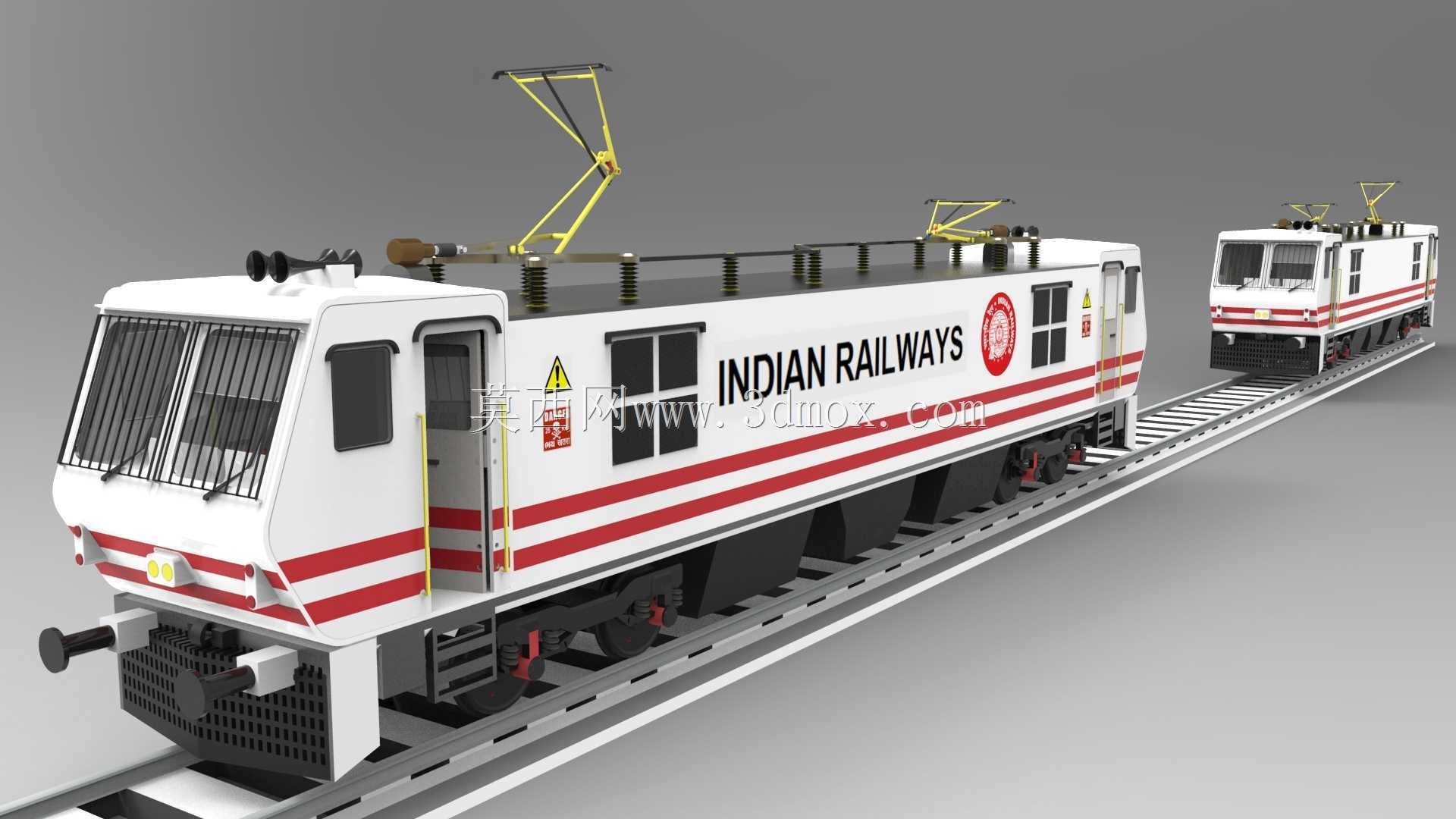

印度铁路WAP5型概念电力机车

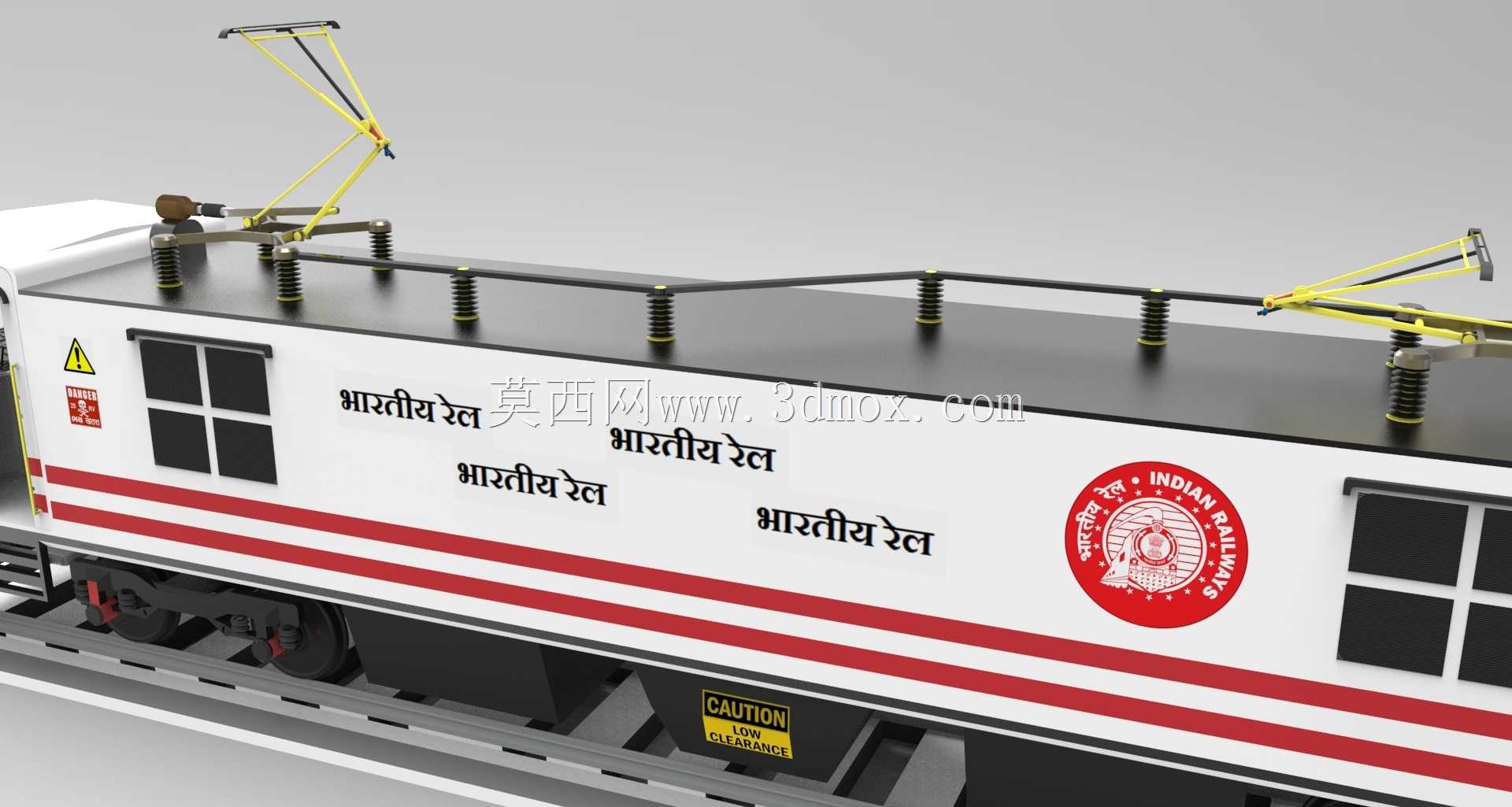

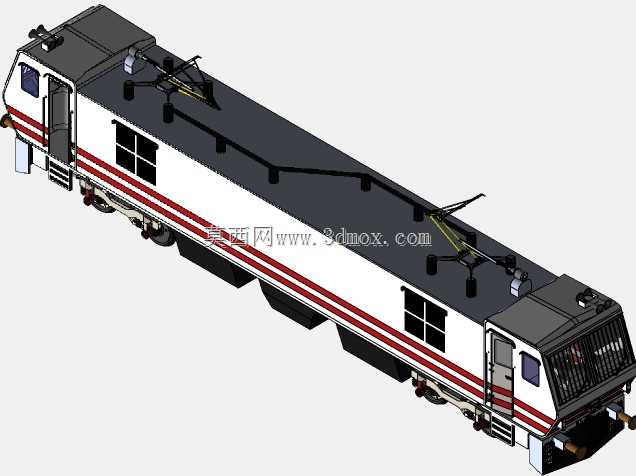

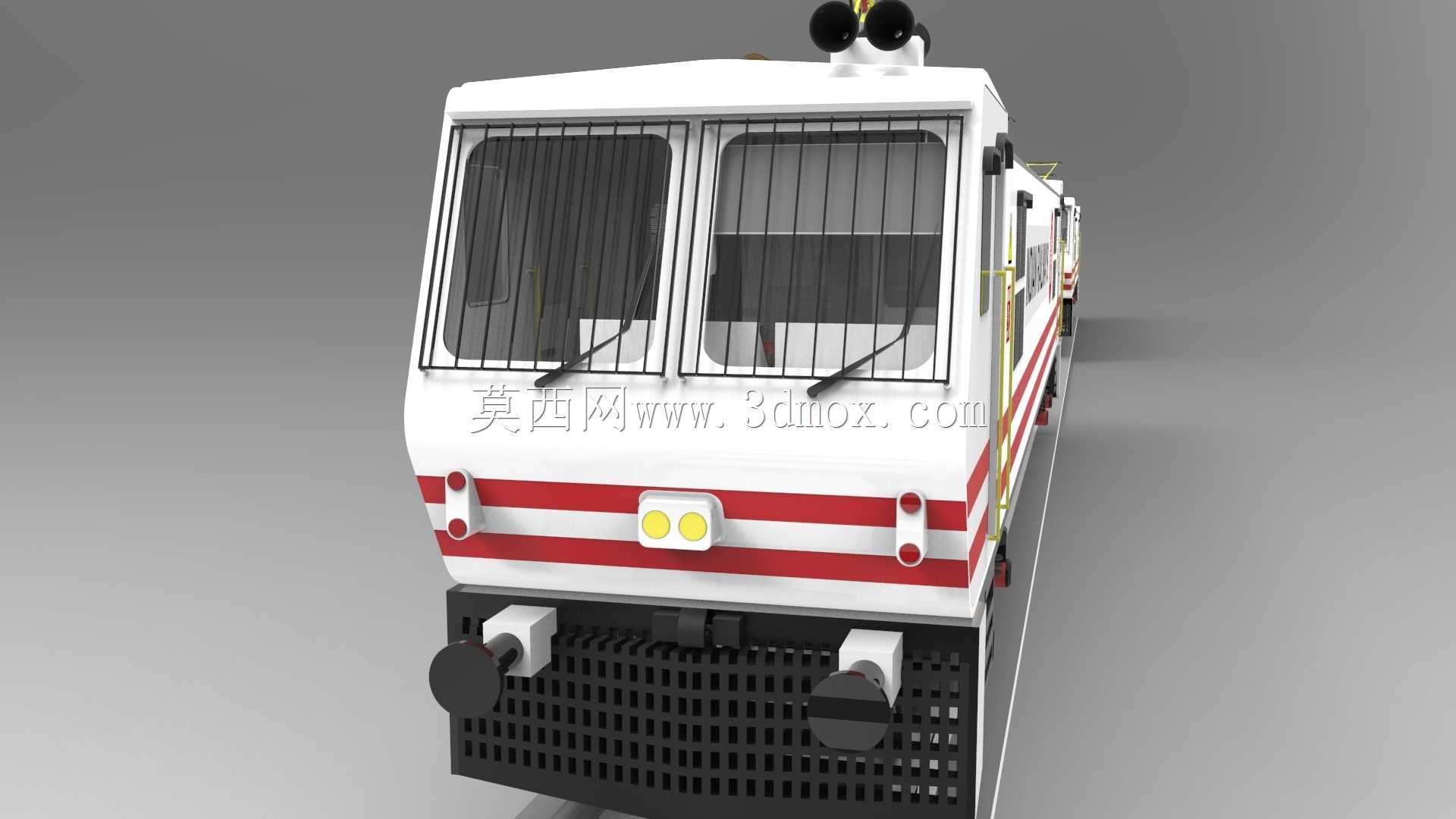

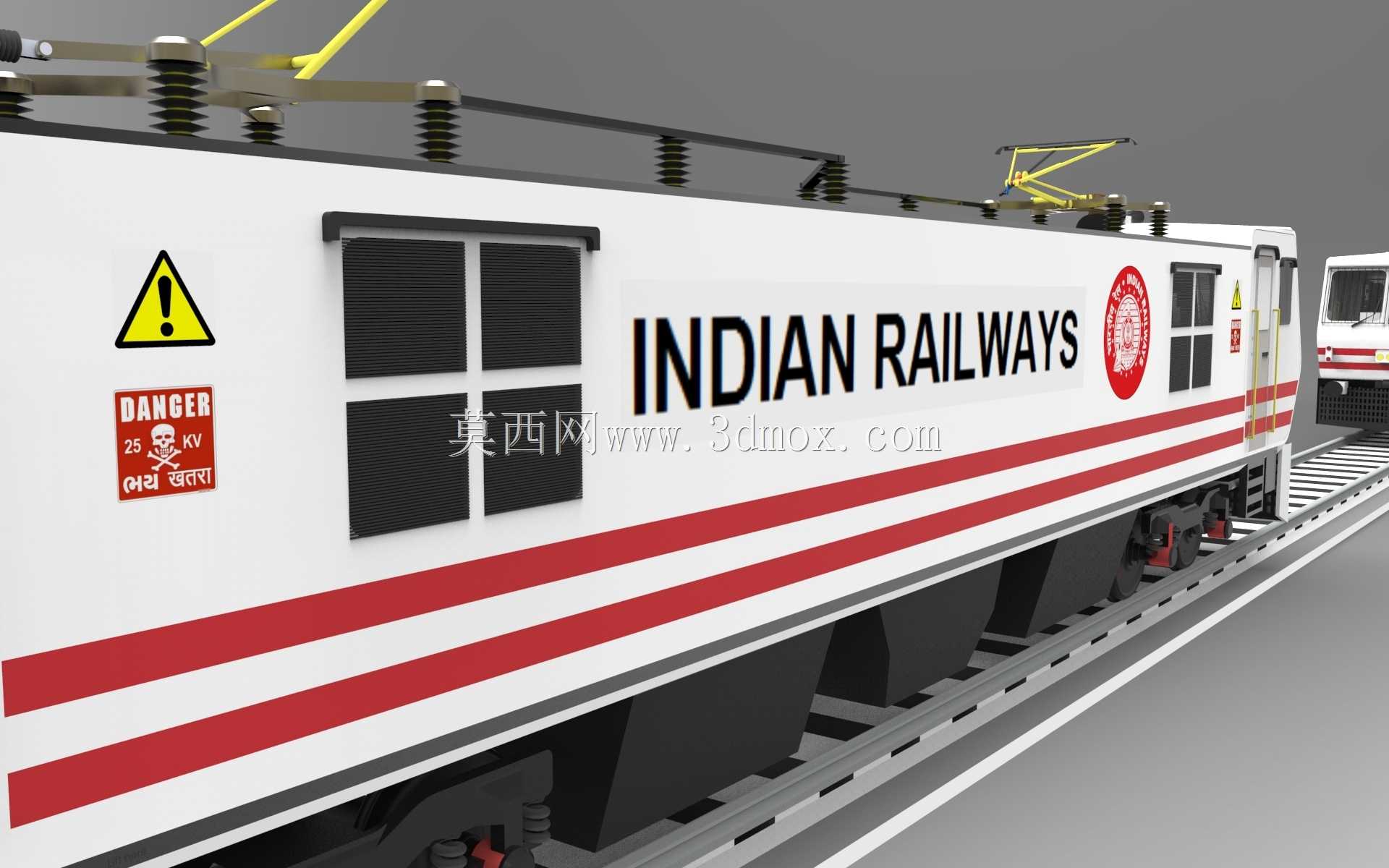

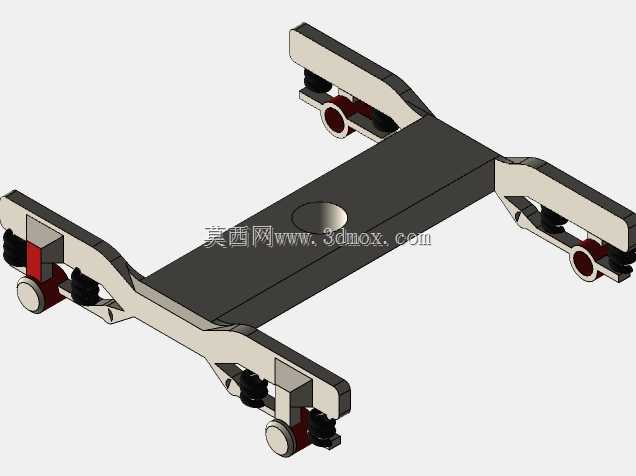

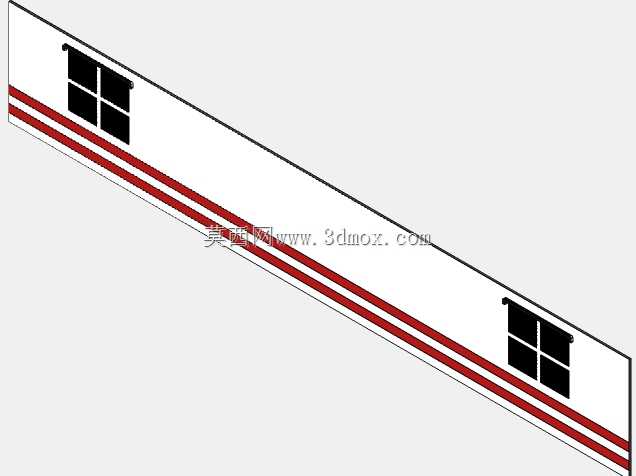

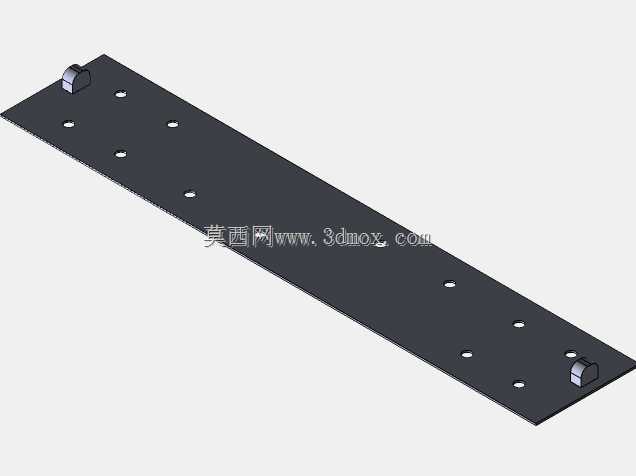

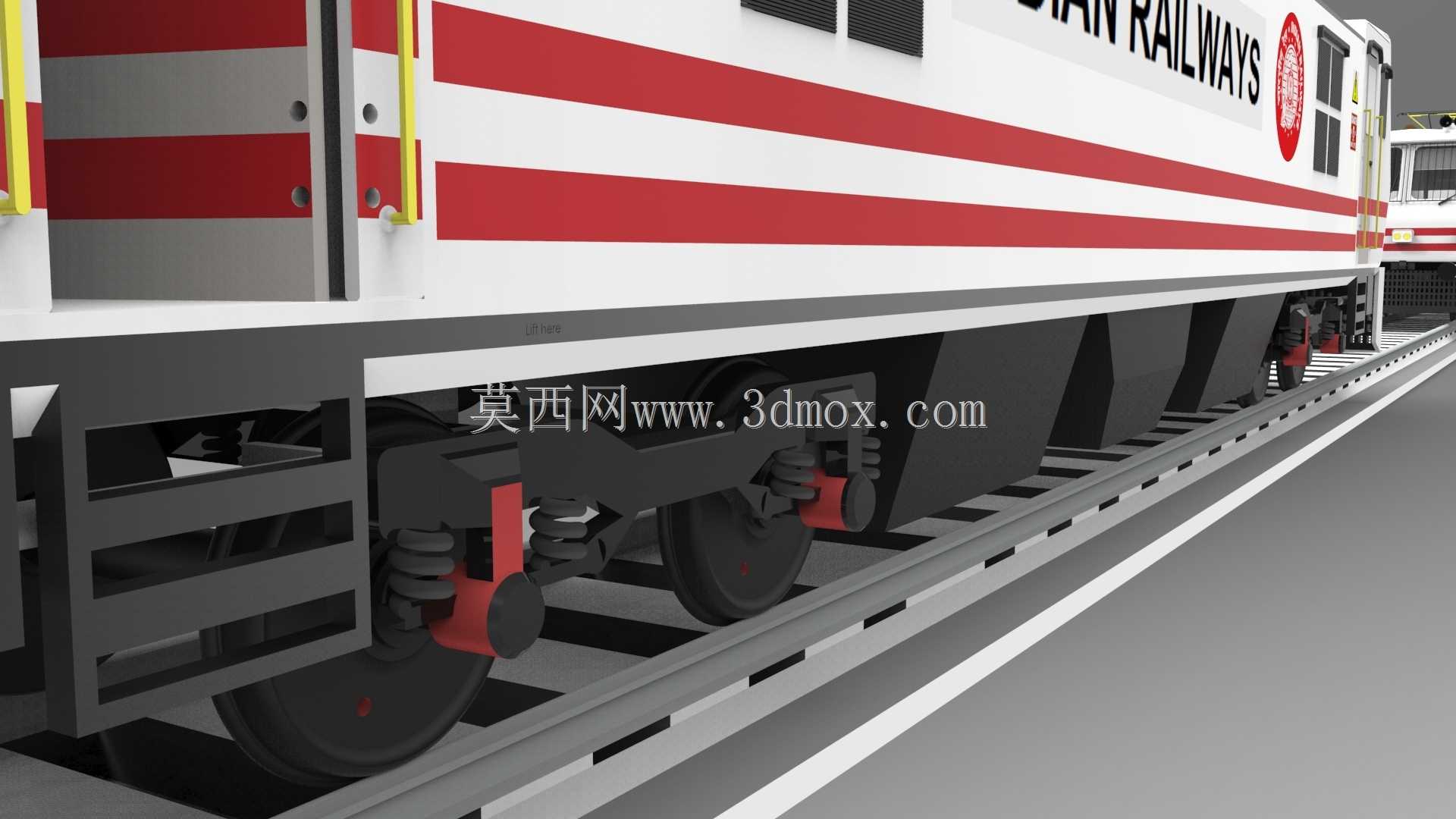

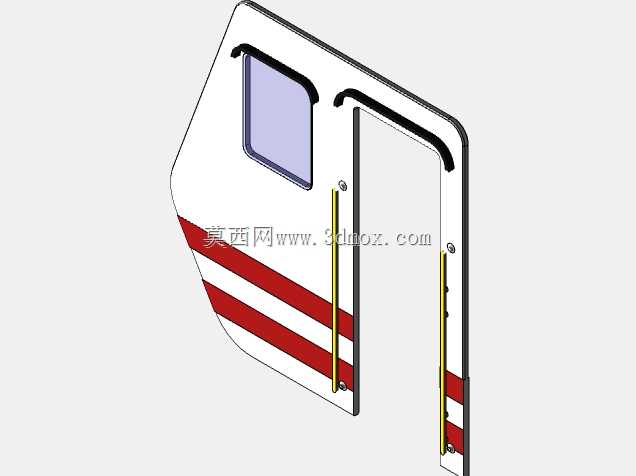

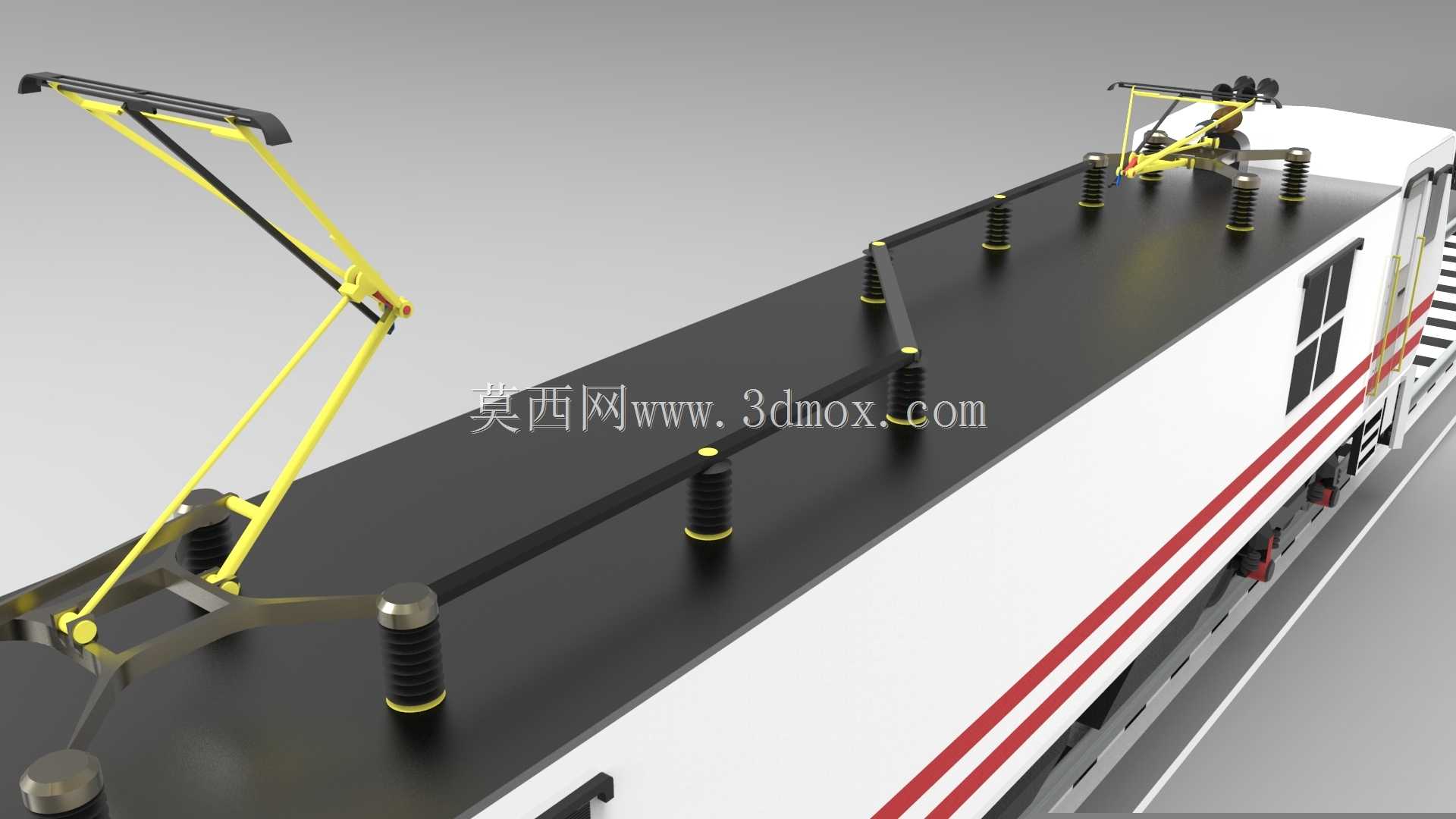

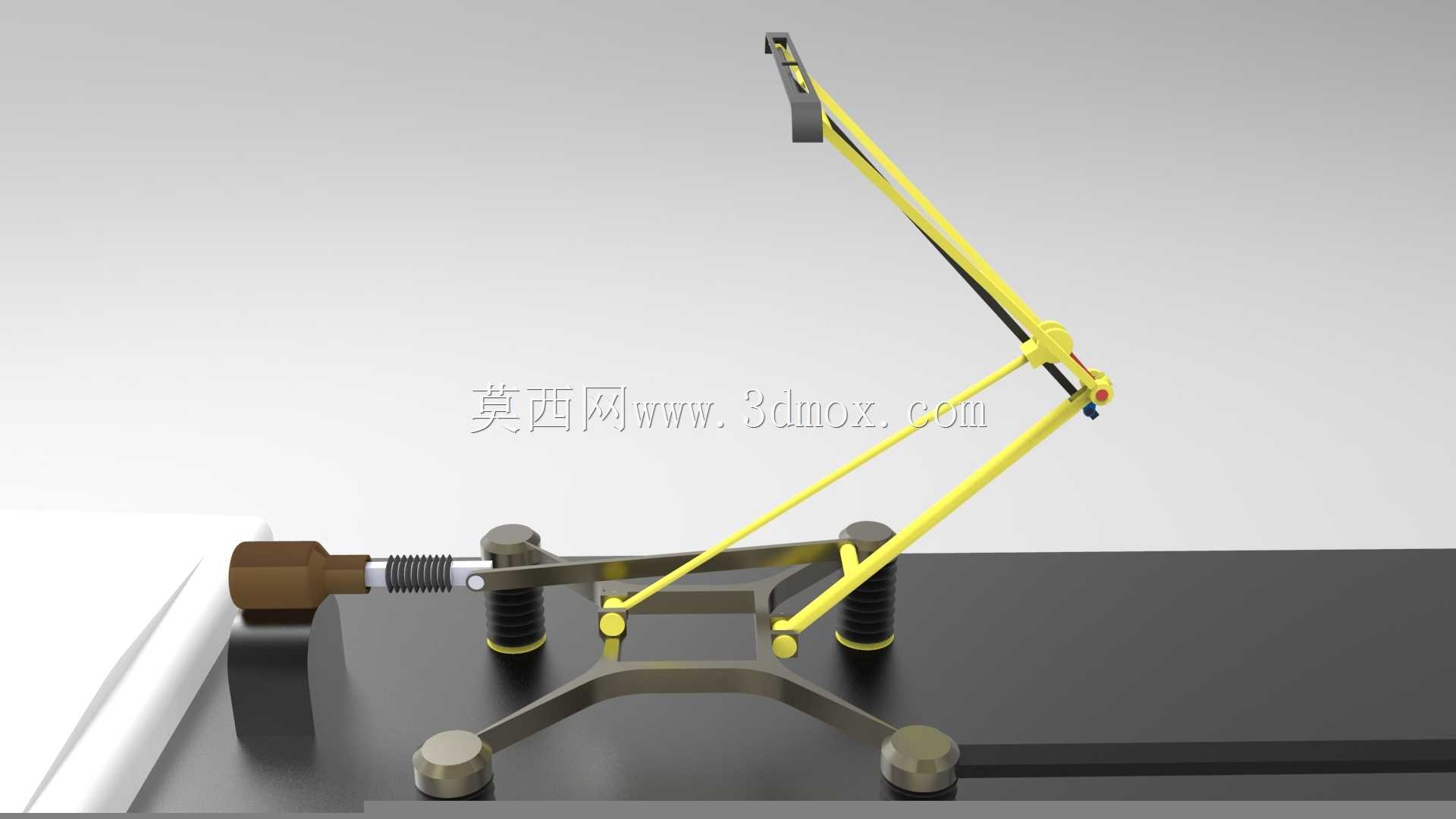

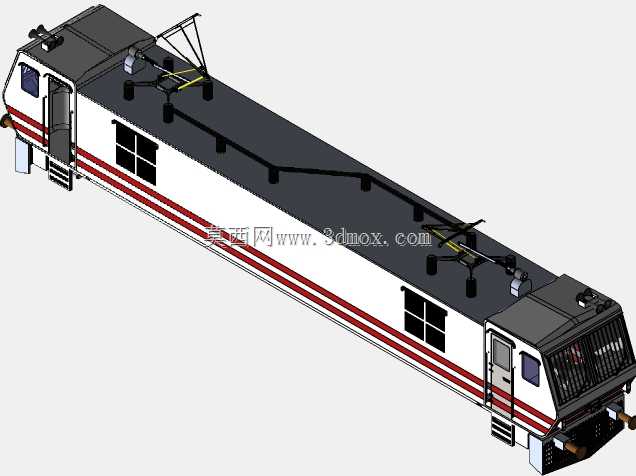

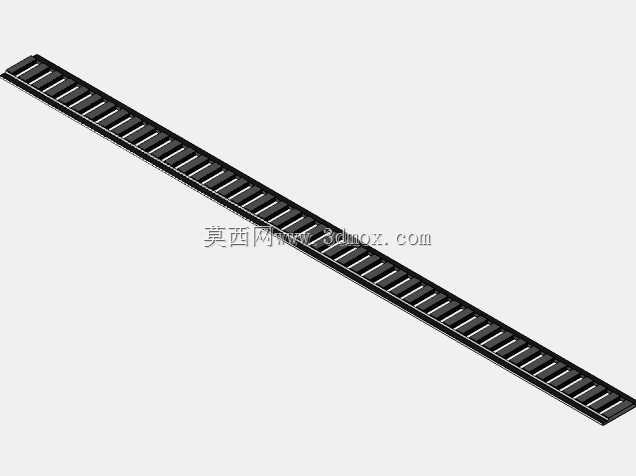

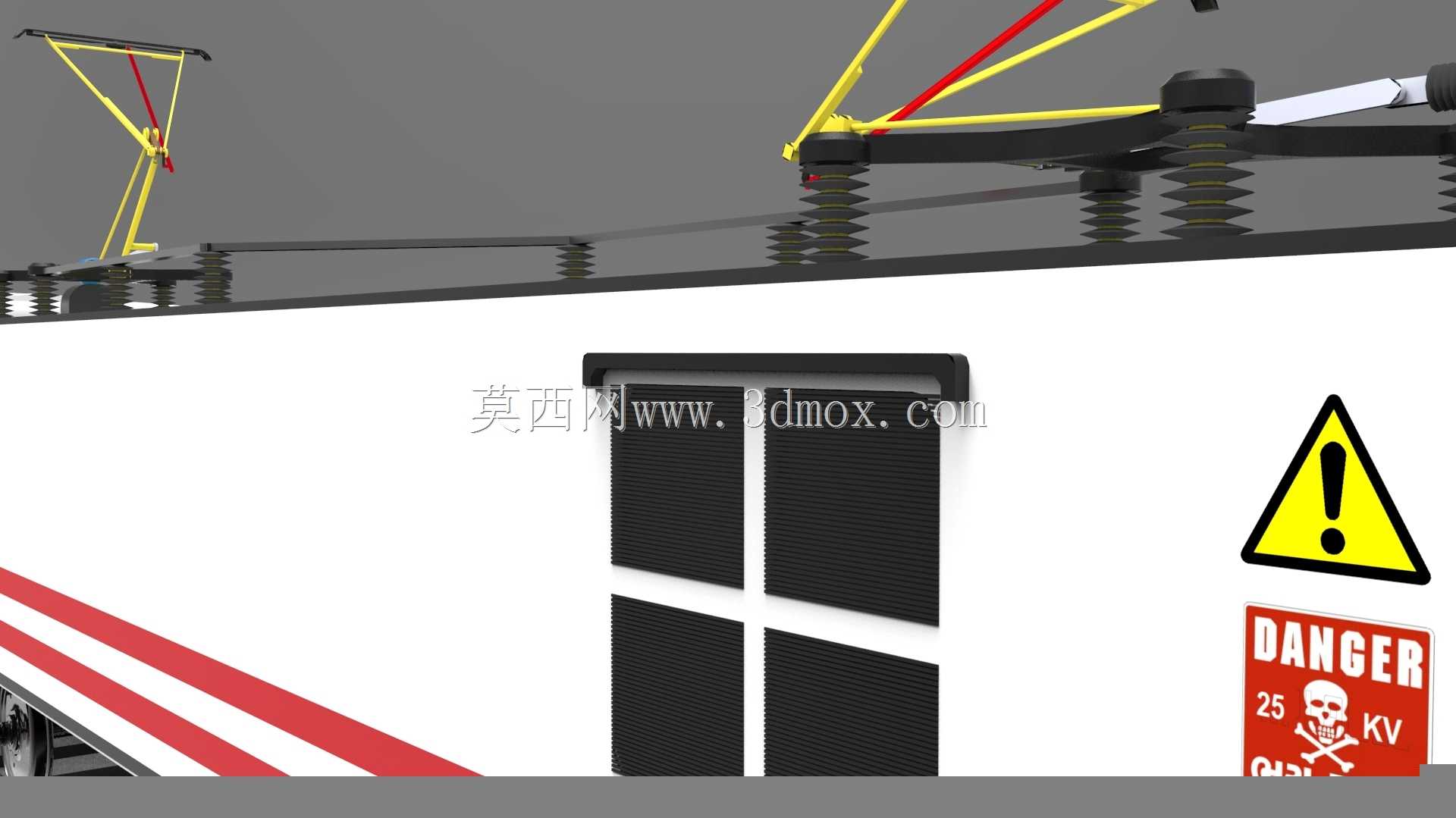

干线电力机车长期在高海拔、强风沙、频繁启停的线路工况下运行，转向架与车体的连接位、受电弓底座密封位、车头前端防撞结构的加工适配性，直接决定后期运维成本与运行可靠性。这款概念机车的三维结构设计，完全围绕量产加工的落地需求做细节调整，没有为了视觉效果牺牲工艺可行性。车头前端的格栅式防护结构，没有采用一体化曲面造型，拆分为六组独立冲压件，每片格栅的折弯半径统一设为3mm，适配现有冲压模具的加工行程，不需要额外开模就能完成批量生产，格栅与车头蒙皮的连接位预留0.2mm的装配公差，既保证焊接时的定位精度，也能抵消高原低温环境下金属形变带来的装配应力。车身侧面的红白警示条没有做成曲面贴合的整体贴膜结构，拆分为三段独立的喷涂分色区，每段分界处预留1mm的凸台作为喷涂遮挡位，车间作业时不需要定制复杂的曲面遮蔽工装，普通喷涂工人就能完成分色作业，良品率比整体曲面贴膜方案提升近四成。车顶受电弓的安装底座做了下沉式设计，底座与车顶蒙皮的连接位增加一圈2mm高的防水凸缘，加工时直接和车顶蒙皮一体冲压成型，不需要后续额外焊接防水条，既减少了焊接工序带来的形变误差，也避免长期运行后焊缝开裂出现漏水隐患。车体侧面的舷窗采用内嵌式安装结构，窗框与车体的连接位预留均匀的密封胶填充槽，槽体深度控制在2.5mm，刚好适配铁路车辆通用的密封胶条规格，不需要定制特殊尺寸的密封配件，后期运维更换时通用件就能直接替换。转向架旁的走台板采用镂空防滑结构，每块镂空板的加强筋厚度统一设为4mm，适配现有激光切割机的最小加工厚度，不需要更换切割参数就能完成批量下料，走台板与车架的连接位采用快拆式卡扣结构，日常检修时不需要动用焊接设备就能快速拆解，大幅缩短运维作业时长。车头下方的排障器做了分段式结构设计，最外端的磨损段采用可单独更换的耐磨钢板材质，厚度设为10mm，运行中发生碰撞磨损时只需要更换前端小段，不需要整体替换排障器，能有效降低运维物料成本。车身侧面的印度铁路标识安装位做了内凹设计，标识牌嵌入后与车身表面齐平，既减少高速运行时的风阻，也避免标识突出被风沙击打脱落，内凹位的边角做了R5的圆角处理，冲压加工时不会出现应力集中导致的开裂问题。
