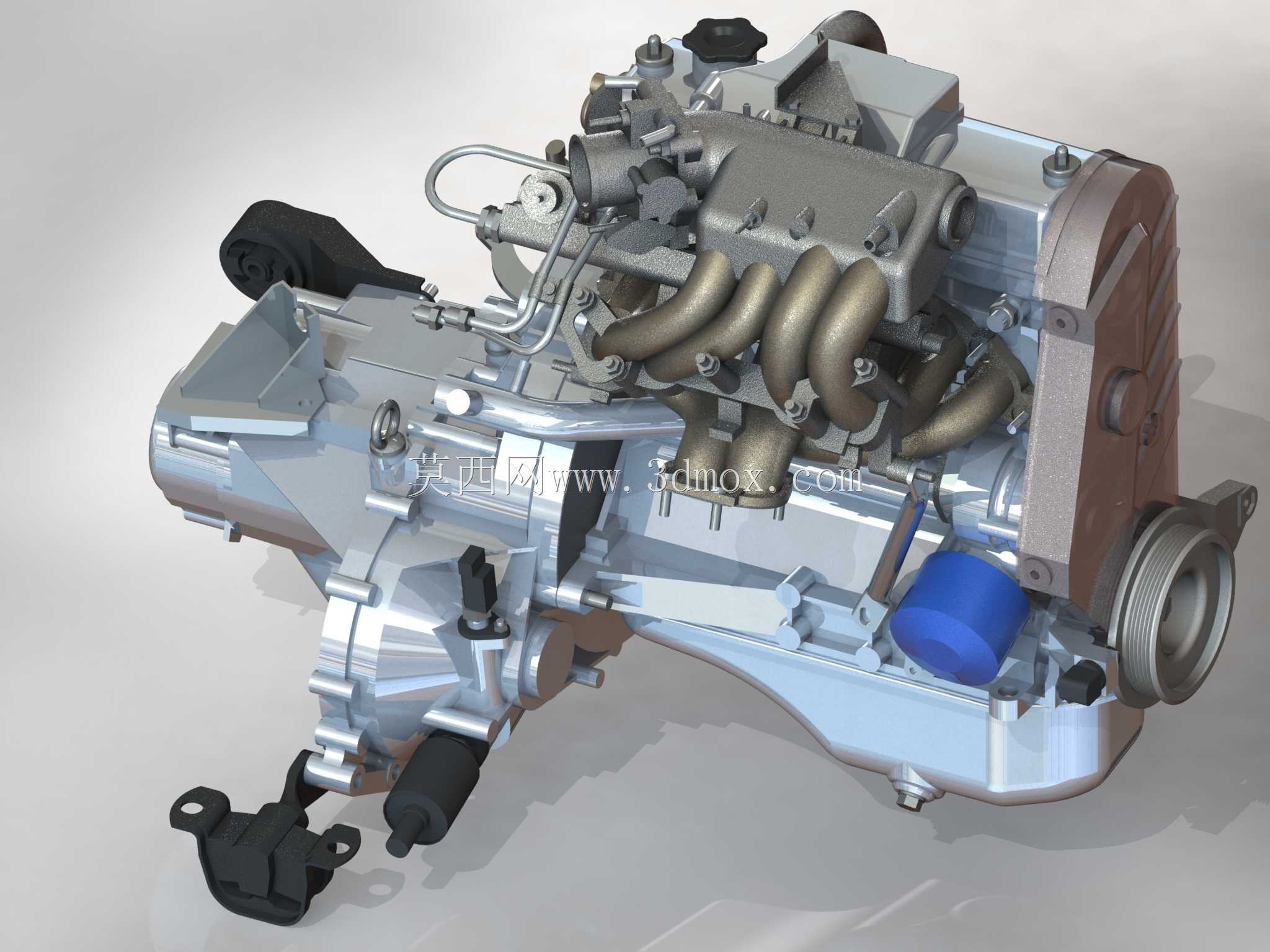

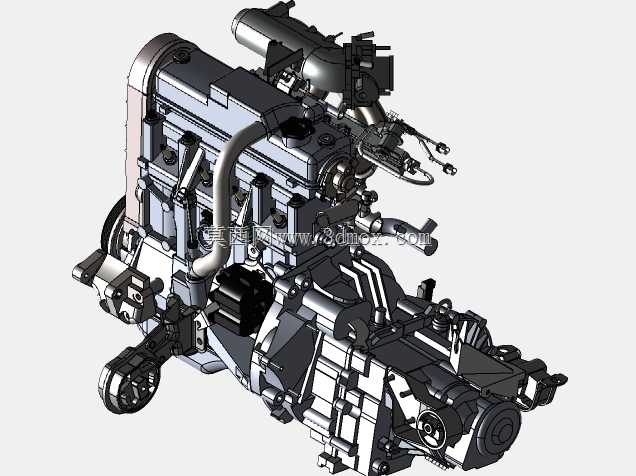

拉达横置动力总成集成结构

小排量横置动力单元的装配公差控制一直是紧凑级车型量产阶段的核心痛点，这款拉达动力总成的结构设计完全围绕机舱狭小空间的装配适配做了针对性取舍。进气歧管采用不等长弯曲管路布局，每根歧管的弯折弧度都避开了缸盖上方的喷油器安装位，管壁过渡处没有生硬的直角转折，既减少了进气阻力损失，也给装配时的紧固件操作留出了足够扳手空间，不会出现管路干涉导致螺栓无法打标准扭矩的隐患。与缸体直接相连的变速箱壳体采用一体化压铸成型的加强筋结构，筋条走向完全贴合齿轮组的受力传递路径，没有多余的冗余加厚区域，既控制了总成整体重量，也能承受换挡瞬间的齿轮冲击载荷，壳体结合面的密封槽宽度做了0.2mm的收窄处理，适配更薄的金属密封垫，避免长期受冷热交变影响出现渗油问题。前端的皮带轮采用偏心可调的安装结构，张紧轮的固定位预留了三个调节档位，不用拆解周边附件就能完成皮带张紧度调整，日常维保的操作成本大幅降低。侧面的悬置支架采用铸铁与橡胶复合的结构，支架上的三个安装孔位做了不同方向的长圆孔设计，动力总成落装时可以小范围调整位置，抵消机舱焊装时的尺寸公差，不会出现孔位对不准需要强行撬装的问题。油底壳采用冲压成型的阶梯式结构，前部做了内凹避让设计，给转向拉杆的运动留出足够行程，同时底部的放油螺塞位置偏向一侧，维保放机油时不用完全拆掉下护板就能操作。进气侧的燃油导轨安装座与缸盖采用一体式铸造，没有额外的拼接固定位，减少了一个可能出现燃油泄漏的密封点，导轨上的喷油器插孔做了倒角导向设计，装配时不用刻意对准就能顺利插入，避免O型圈被切边损坏。排气侧的歧管采用等壁厚的铸铁材质，法兰面与缸盖排气口的对应位置做了0.1mm的凸起定位，安装时能自动对齐密封位置，不会出现排气泄漏导致的动力衰减问题。整个动力总成的外接管路全部采用快插接口设计，每个接口都有对应的颜色标识，装配时不会插错位置，也减少了卡箍紧固的工时，快插结构的密封可靠性比传统卡箍高30%以上，长期使用也不会出现松脱渗漏。
