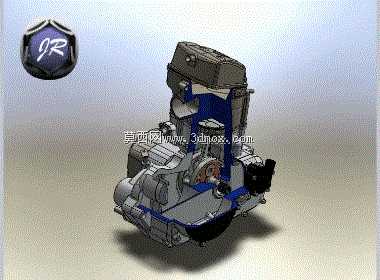

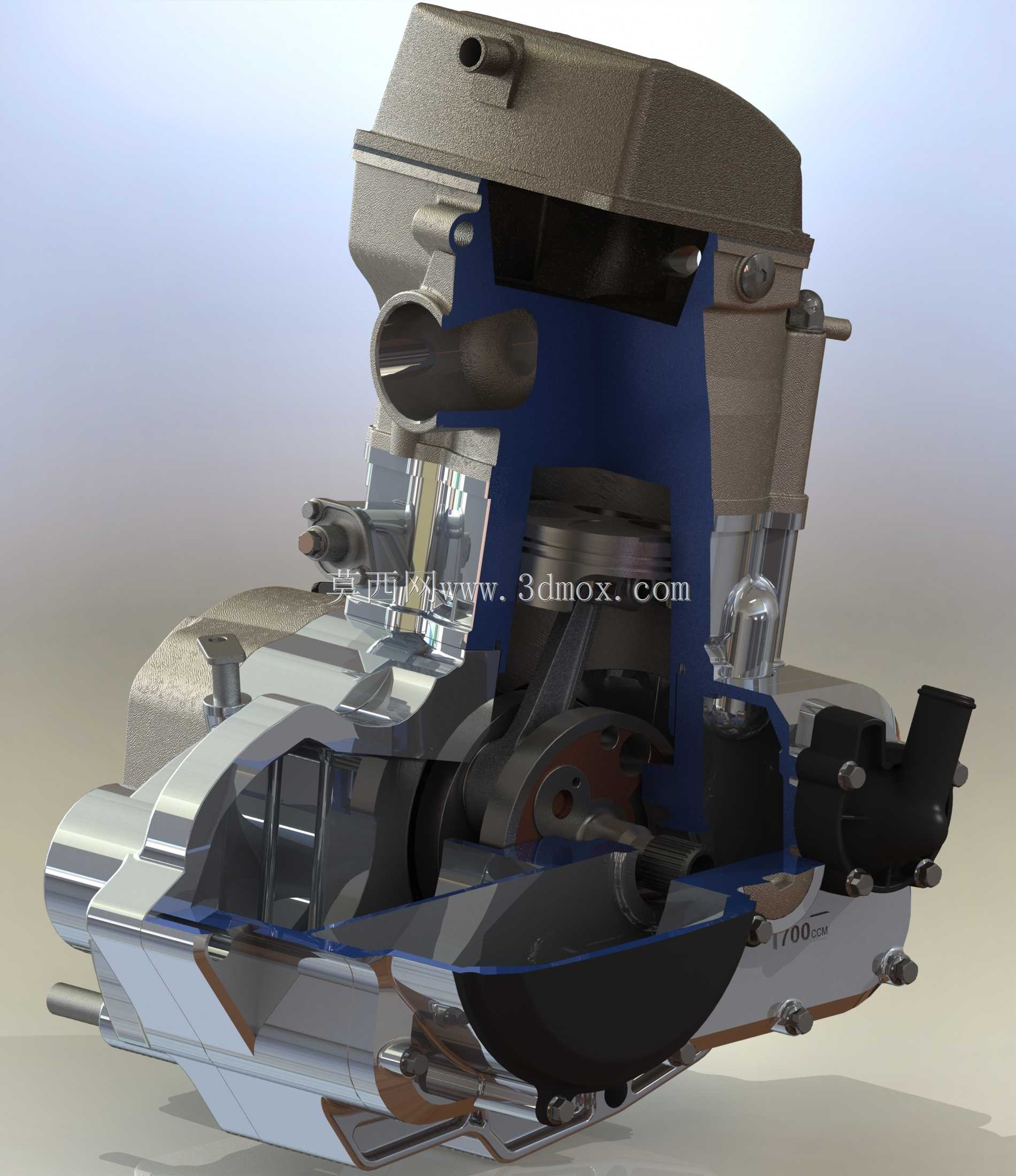

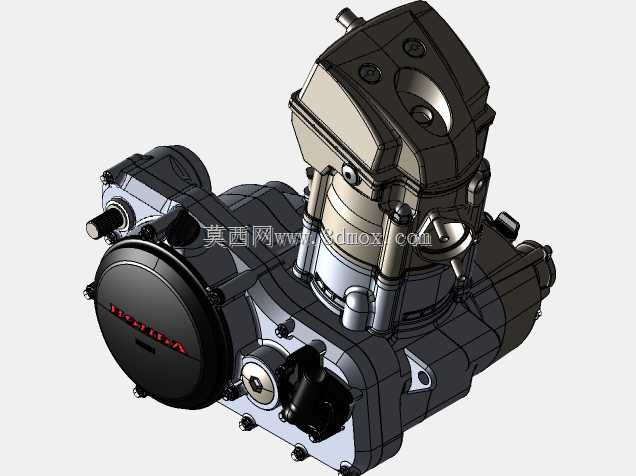

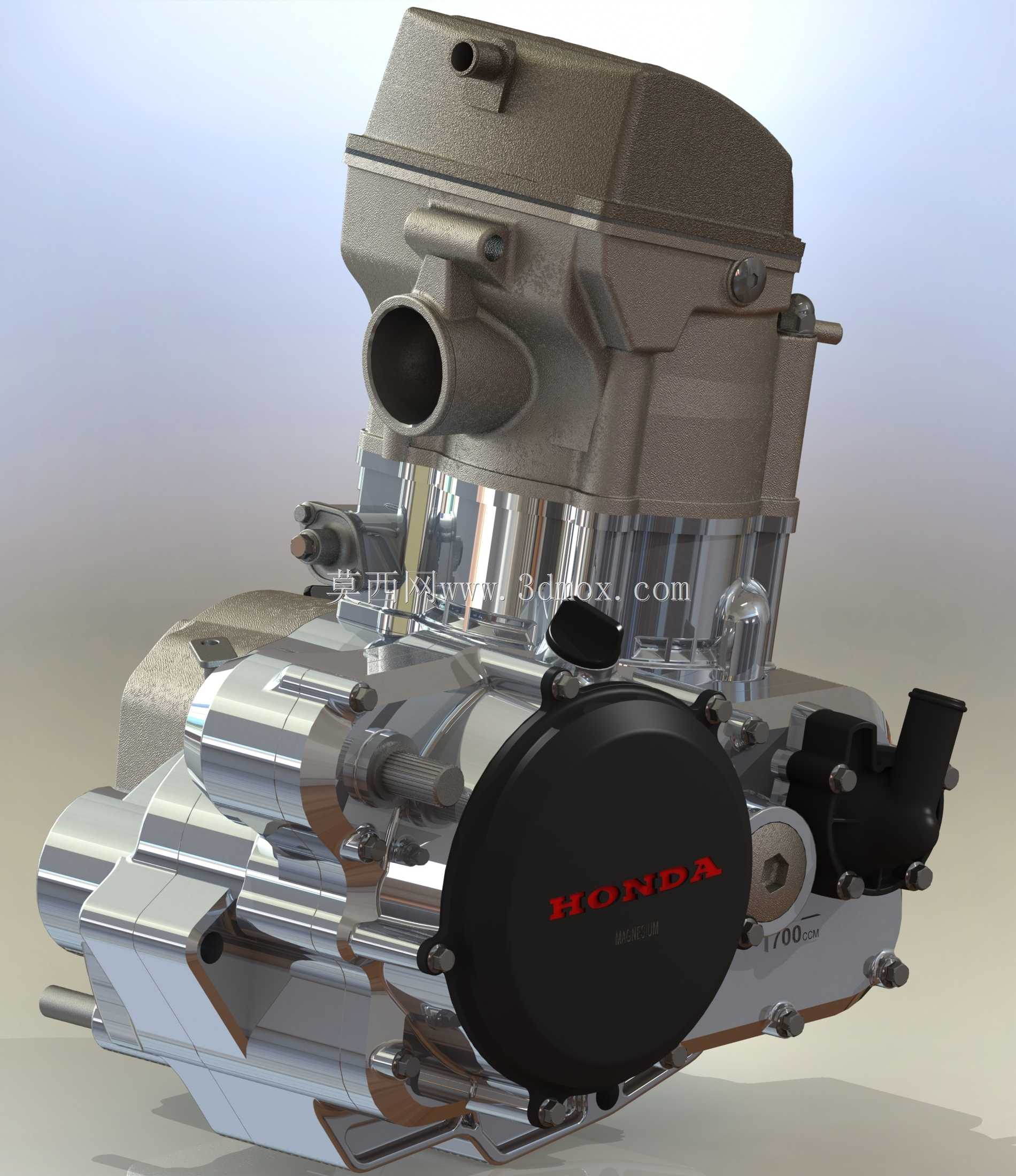

本田单缸动力总成剖视结构展示

小排量卧式单缸内燃机的装配公差控制一直是量产环节的核心痛点，缸体结合面的平面度如果超差0.02mm，就会在高温工况下出现密封失效、机油渗漏的问题，这套剖视结构把所有配合界面的公差带要求直接具象化，能让工艺人员一眼看到不同部件的配合优先级。曲轴箱的半剖位置特意避开了主轴承座的受力筋条，不会因为剖切展示破坏原有曲轴支撑的刚性逻辑，反而能清晰看到曲轴连杆机构的运动包络空间，活塞销与连杆小头的衬套配合间隙、曲轴输出端的油封安装位都做了外露处理，不用反复拆解实体就能核对装配干涉风险。缸头部分的进排气道走向做了半透明高亮处理，能直接看到气道与气门座圈的同轴度偏差对进气效率的影响，散热鳍片的厚度从根部到顶端做了渐变减薄，根部2.5mm的厚度保证压铸时的铝液填充效率，顶端1.2mm的厚度在控制整机重量的同时，能在时速60km的迎风工况下把缸头工作温度控制在180摄氏度以内，避免机油高温碳化。离合器侧的边盖剖视直接露出了初级减速齿轮的啮合位置，齿轮副的侧隙控制在0.08到0.12mm之间，既不会因为侧隙过小出现热胀卡滞，也不会因为侧隙过大产生传动异响，启动电机的惰轮传动路径也完整外露，能直观看到单向离合器的楔块锁紧角度，这个角度如果偏差超过3度，就会出现启动打齿或者回位不畅的故障。化油器与缸头的连接法兰面特意做了错位标识，提醒装配时密封垫的定位销必须对准法兰缺口，不然会出现进气负压不足、怠速不稳的问题。磁电机侧的线圈与飞轮的气隙也做了可视化标注，0.3mm的均匀气隙是保证点火能量稳定的核心参数，装配时如果靠手感拧紧紧固螺丝很容易出现气隙不均，这套展示结构把气隙检测的塞尺插入位置也留了出来，能直接指导线下装配的质检流程。
