工业级集成式冷水机组结构设计

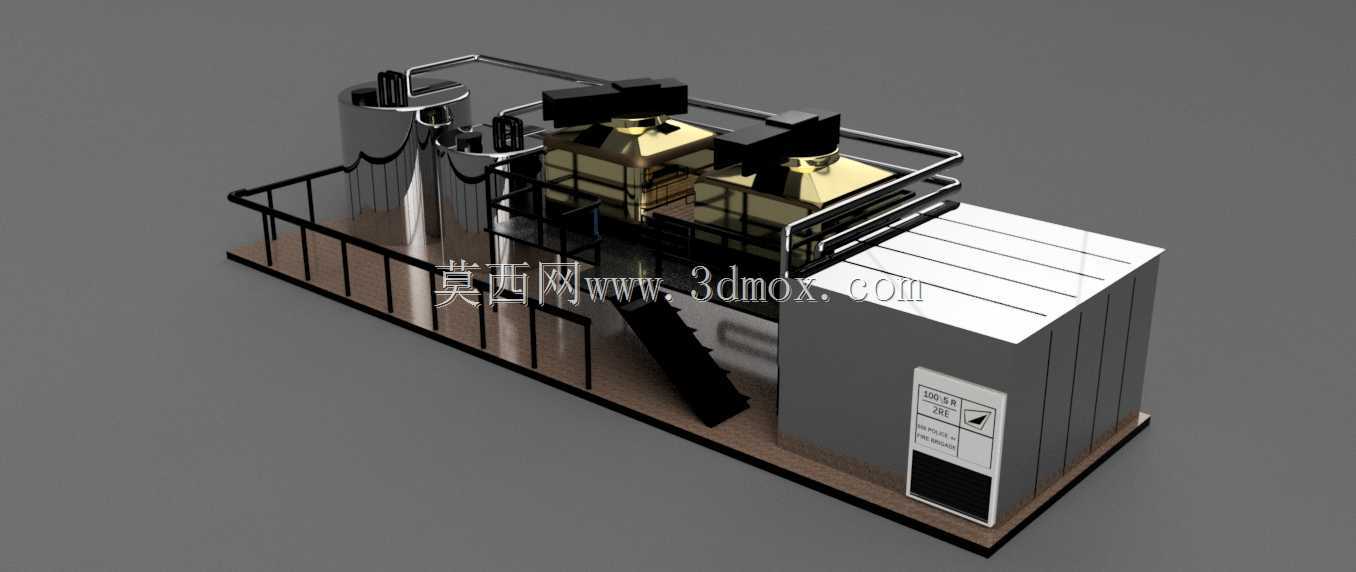

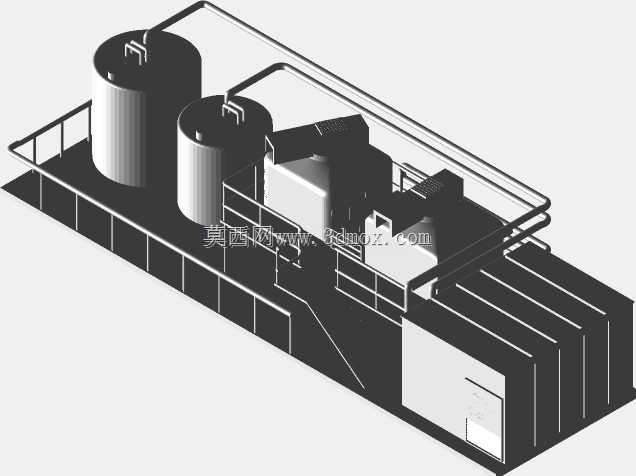

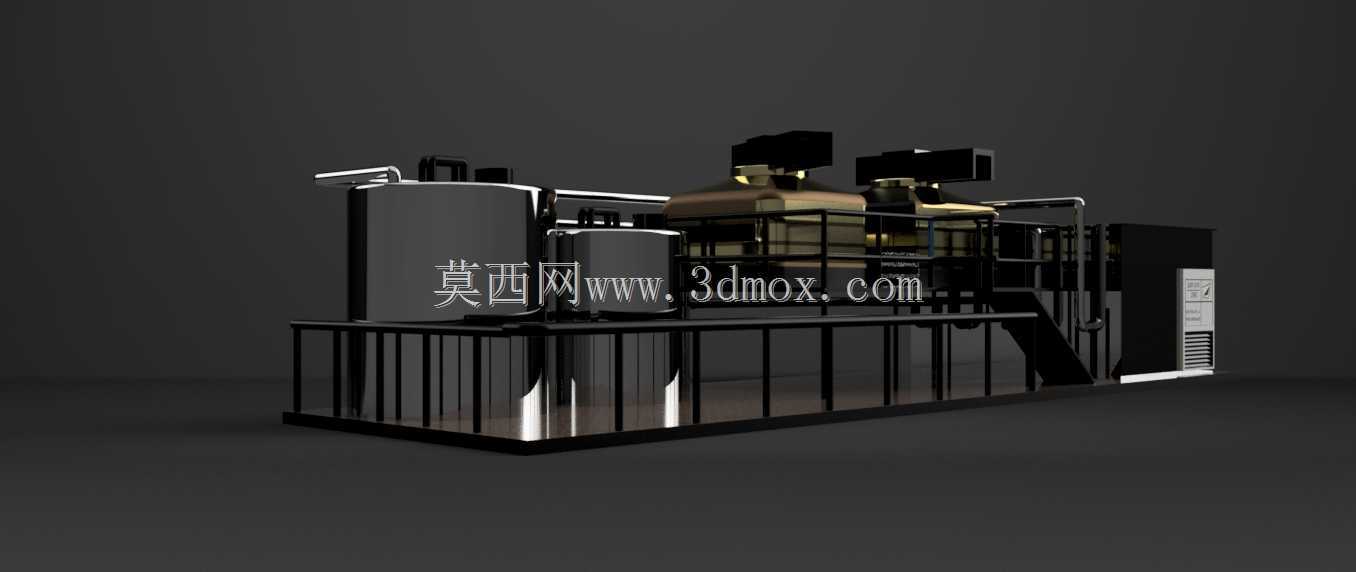

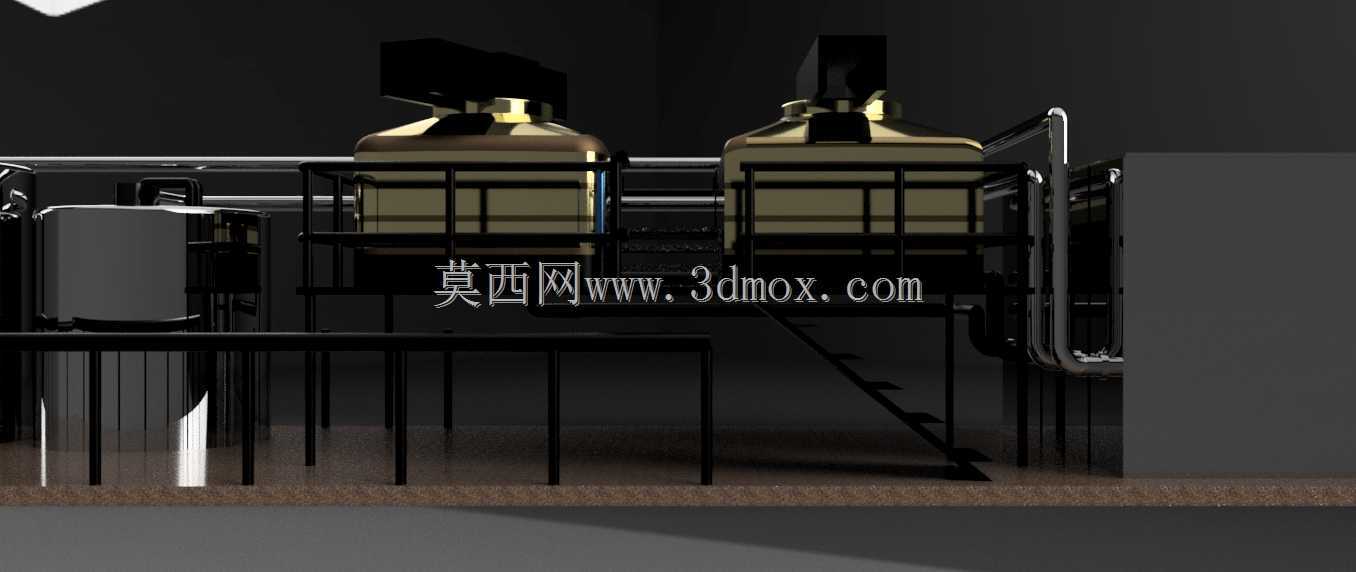

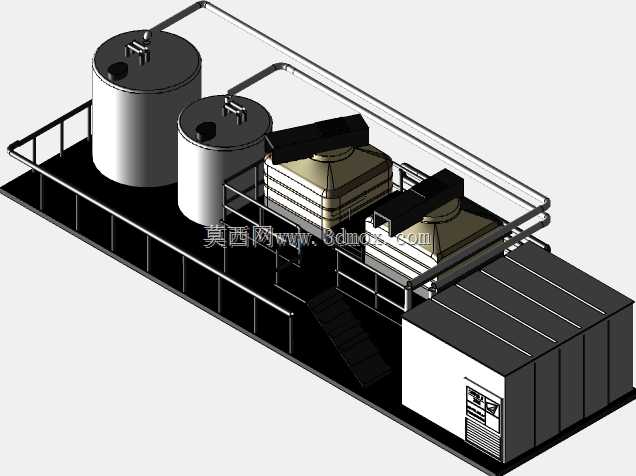

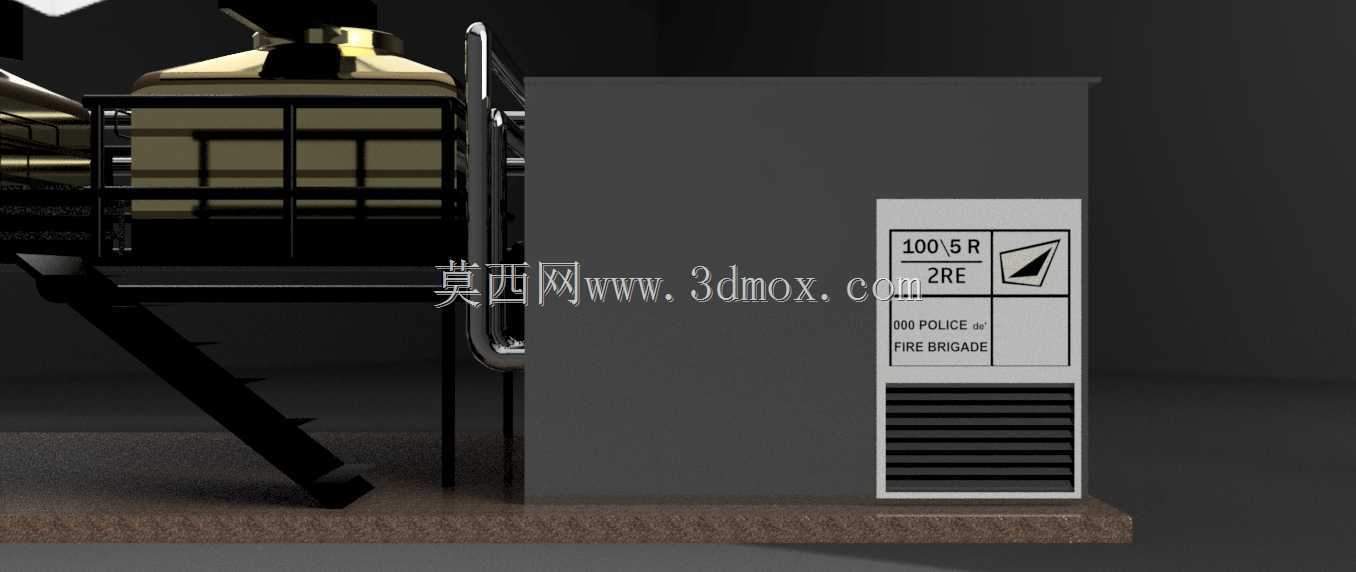

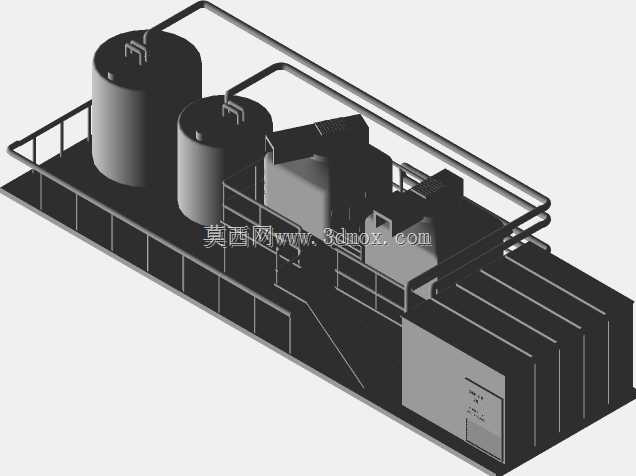

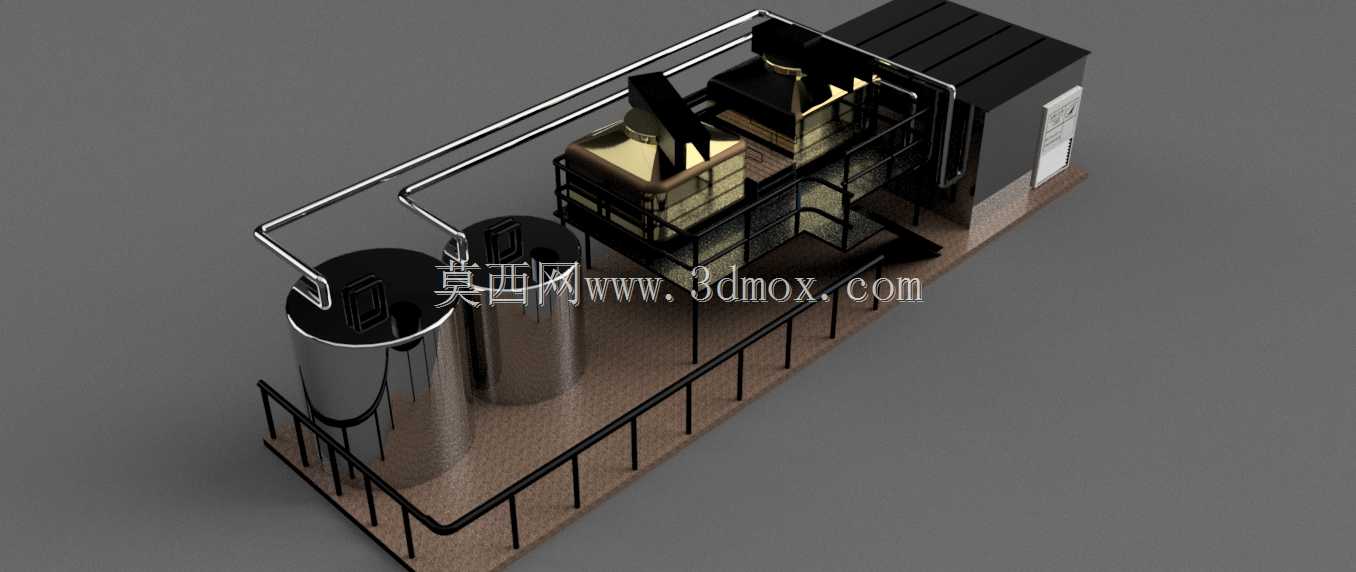

现场运维时最常碰到的痛点，是撬装式冷水机组的管路振动引发的焊缝开裂，以及检修平台与主机舱的干涉问题，这套三维结构在设计阶段就把这些隐患做了前置消解。撬装底座的型材排布没有采用常规等间距布局，而是顺着压缩机、换热罐体的载荷分布做了变密度加强，重载点位下方的衬板厚度比常规区域厚出四毫米，既控制了整体底座重量，又避免了运输吊装过程中底座形变引发的设备同轴度偏移。侧边的检修护栏没有做满焊固定，而是预留了快拆接口，对应压缩机侧的散热检修位，护栏段可以单人徒手拆卸，不用动用气割或者扳手拆整段护栏，日常更换滤芯、紧固接线端子的时候，操作空间比常规撬装机组宽出近三十公分。爬梯的倾角特意做了三度的调整，没有照搬通用护栏的标准倾角，对应舱体顶部的操作平台落点，人员上下的时候不会碰到顶部伸出的管路弯头，爬梯踏步的防滑纹做了内嵌式设计，不会因为积灰、沾水打滑，也不会因为外凸的防滑棱磕碰搬运工具的边角。主机舱的侧板做了分块式的卡扣固定，不是整块的焊接蒙皮，对应冷凝器、蒸发器的检修点位，单独拆对应的小块侧板就能完成检修，不用掀开整个舱顶的防雨罩，雨天也能完成常规维保作业。顶部的管路排布特意做了高低错位，冷媒管、冷却水管、电缆桥架分层布设，管卡的固定点位避开了管路的共振频率区间，运行时不会因为压缩机的高频振动引发管路共振，管卡和管路之间预留了两毫米的橡胶缓冲间隙，不会因为硬接触磨穿管壁。罐体顶部的安全阀排放口做了侧向引伸，没有直对顶部操作平台，起跳泄压的时候不会伤到平台上的运维人员，排放口的防鸟网做了快拆结构，清理杂物的时候不用拆整段排放管。舱体侧面的标识牌位置特意避开了散热出风口，不会因为长期的热风烘烤导致标识脱落模糊，标识牌的固定座做了通用卡槽，后续更换参数标识不用重新打孔攻丝。整套结构没有追求外观的过度规整，每一处的尺寸偏移、结构取舍都对应现场实际碰到的运维、安装、运输痛点，加工时所有的焊接点位都预留了焊接收缩余量，不会因为焊接变形导致后续装配出现公差超差，型材下料的坡口角度都做了统一标注，现场拼接的时候不用二次修磨就能直接对位，减少现场加工的工作量。
