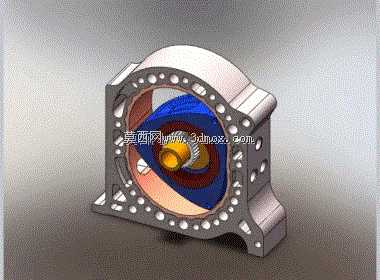

三角转子旋转式内燃机结构展示

传统往复活塞式发动机的往复惯性力始终是高转速工况下的振动根源，曲轴连杆机构的往复运动不仅限制了转速上限，还带来了额外的摩擦损耗与结构冗余。这款三角转子旋转发动机完全摒弃了活塞往复运动的结构逻辑，用偏心旋转的三角转子直接完成进气、压缩、做功、排气四个冲程，没有往复运动部件带来的惯性冲击，运转平顺性远优于同功率等级的活塞发动机。

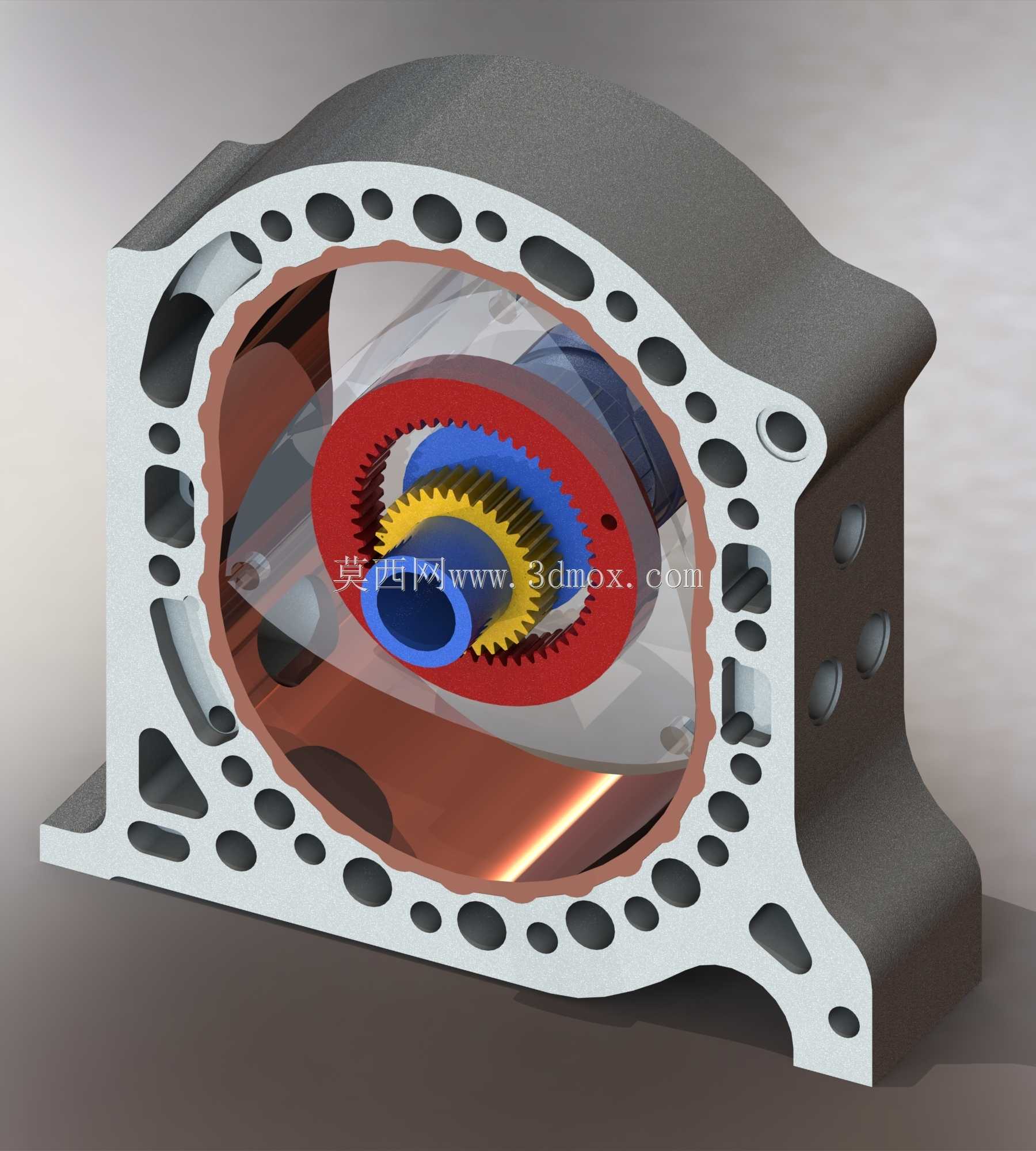

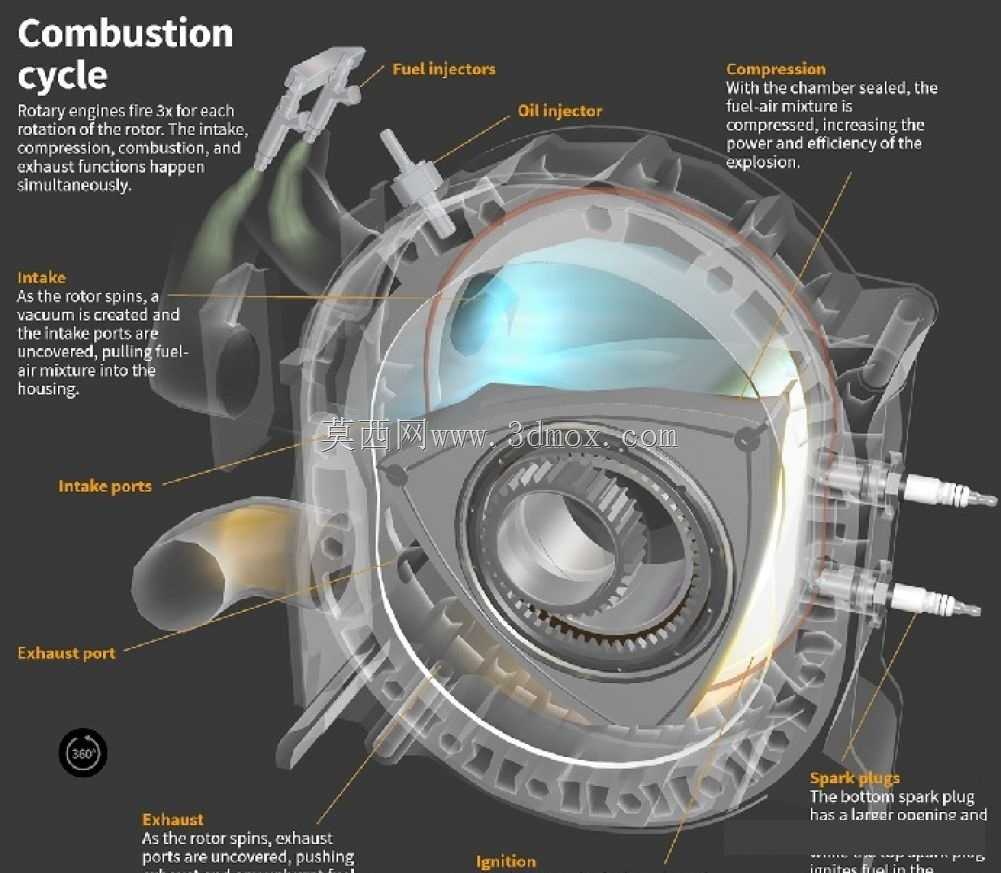

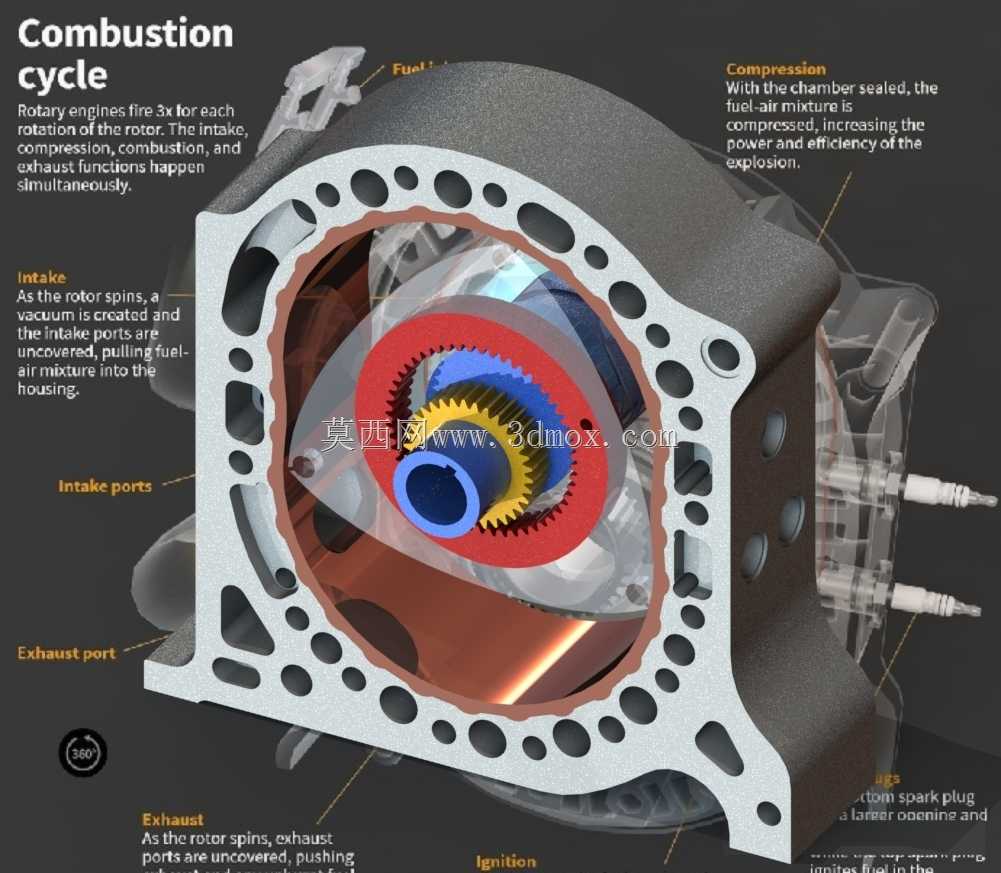

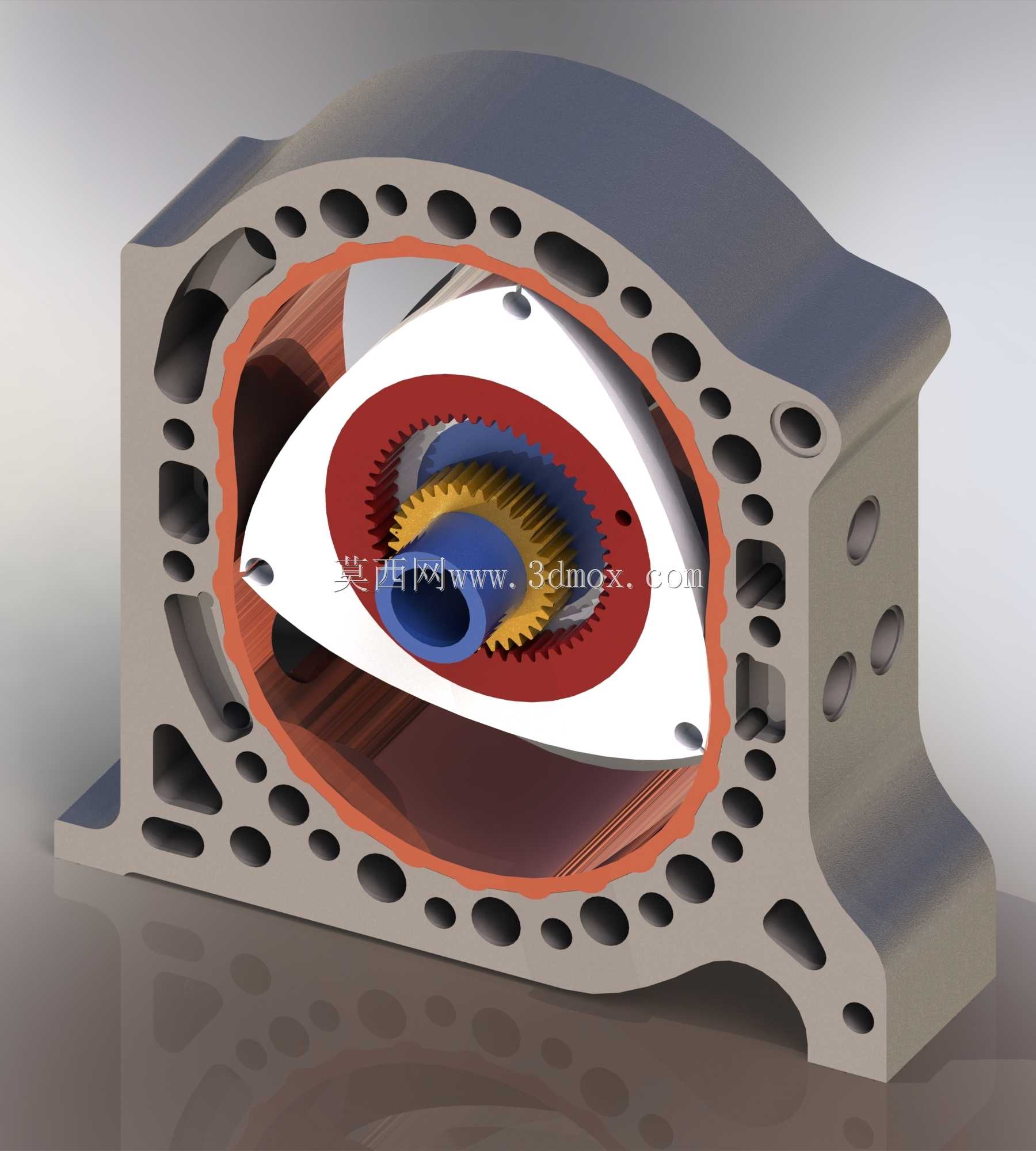

从结构优化视角来看，三角转子的三个弧面与缸体型面、端盖配合形成三个独立的工作腔，转子每旋转一周，三个工作腔依次完成完整的四冲程循环，单位排量的功率密度比传统活塞机高出近一倍。转子内部的内齿圈与固定在端盖上的中心齿轮啮合，保证转子的偏心运动轨迹精准可控，齿侧间隙的控制直接决定了工作腔的密封性能，间隙过大容易引发燃气泄漏，过小则会在热膨胀状态下出现齿面卡滞。缸体表面的进排气口布置在型面的对应位置，没有复杂的配气凸轮轴、气门弹簧等部件，进排气过程完全由转子自身的旋转位置控制，省去了整套配气机构的重量与故障点。

缸体周边密布的冷却孔道是热管理优化的核心，转子发动机的燃烧室狭长，热负荷集中在缸体的点火区附近，均匀分布的冷却流道可以快速带走局部高温，避免缸体型面出现热变形导致密封失效。转子端面的密封片与径向密封条是整个结构的薄弱环节，密封片在弹簧力与燃气压力的共同作用下贴紧缸壁与端盖，长期高速滑动下的磨损量直接决定了发动机的大修周期，优化密封片的型线与材质匹配，能在保证密封效果的同时降低摩擦损耗。偏心轴的偏心距与转子的创成半径比值经过反复调校，兼顾了压缩比与工作腔容积的平衡，过小的偏心距会导致压缩比不足，燃烧效率下降，过大的偏心距则会让转子运动时的离心力剧增，加重轴承负荷。

这种结构的动力输出直接由偏心轴传递，没有曲柄连杆机构的动力转换损耗，动力响应速度更快，高转速下的动力输出持续性更好，非常适合对重量与功率密度要求极高的动力场景。
