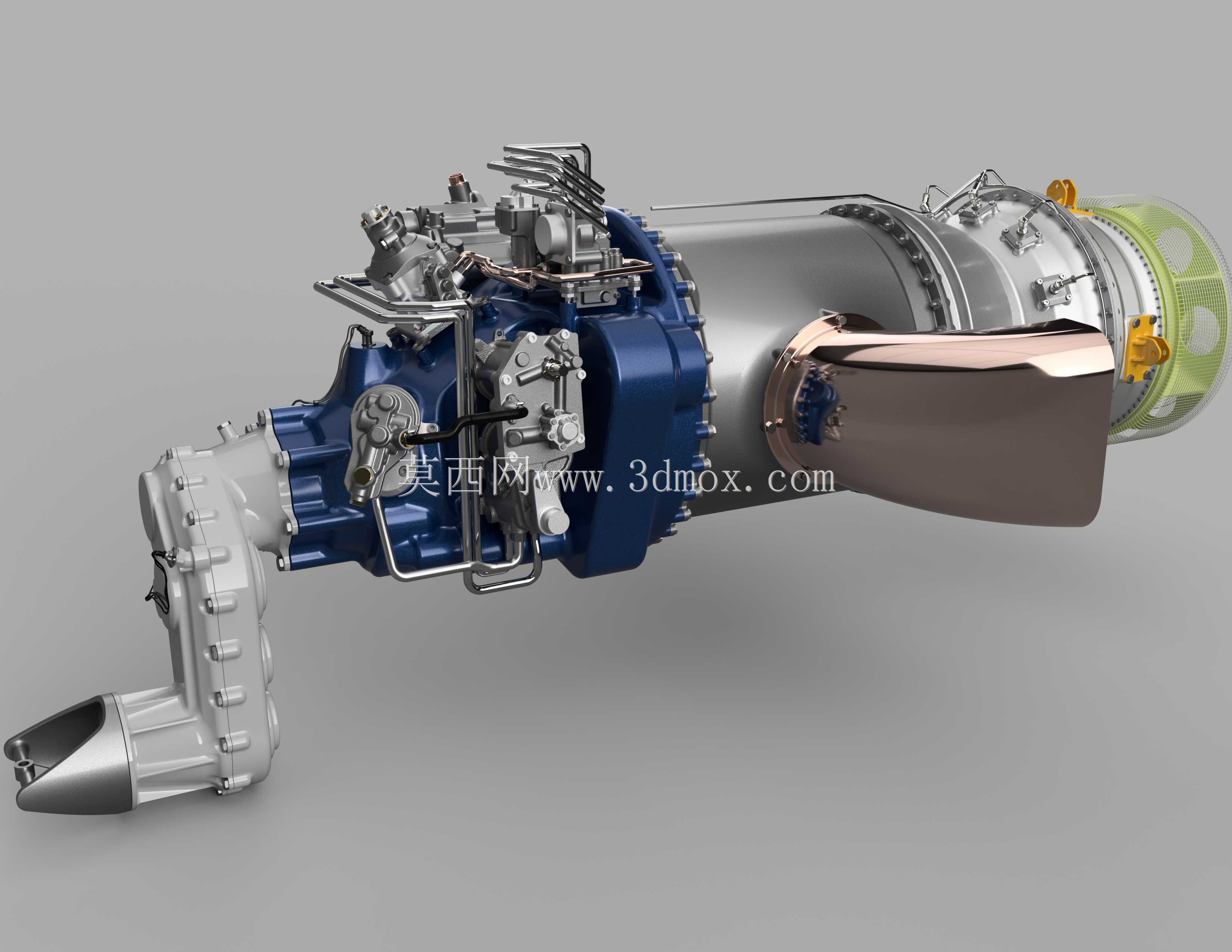

高细节涡轮轴动力装置结构设计

航空动力单元的加工适配一直是小批量试制环节的核心痛点，这款涡轮轴结构在细节处理上完全贴合车间实际加工的容错需求。压气机段的蓝色机匣外壳没有做一体化整壳设计，而是拆分成了多段带定位销孔的拼接结构，每段接缝处都预留了0.02mm的研配余量，就算五轴铣削时机床主轴热漂移导致轮廓偏差，钳工也能通过逐段修磨保证整段机匣的同轴度，不用因为局部超差报废整个大尺寸壳体。外部排布的燃油管路没有走理想化的直连路径，每段弯折处都留了足够的扳手操作空间，管接头的位置特意避开了机匣上的螺栓紧固位，现场装配时不用额外做专用工装就能完成管路拧紧，后期检修拆换单个管路也不用拆解周边附件。进气端的银色齿轮箱壳体表面做了密集的加强筋布局，筋条高度没有统一做等高处理，靠近轴承座的位置筋条加高2mm，既满足了高速运转时的箱体刚性要求，又不会因为整体加厚壳体增加不必要的重量，铣削筋条时刀具走刀路径也不会出现锐角转折，能有效减少刀具崩损的概率。排气段的导向叶片和机匣采用了分体式嵌装结构，叶片根部做了梯形定位槽，不用整体铸造带叶片的复杂机匣，单独加工叶片后嵌装焊接即可，就算单个叶片加工超差也能单独替换，大幅降低了铸造环节的废品率。输出端的连接法兰端面做了一圈0.1mm深的卸荷槽，法兰紧固时螺栓的预紧力不会导致法兰面翘曲，和负载端对接时能保证端面完全贴合，避免高速运转时出现连接松动。整个结构的所有外露棱角都做了R0.5的倒角处理，没有尖锐的加工死角，不管是铣削加工还是后期阳极氧化、喷涂表面处理，都不会出现积屑或者涂层不均的问题，完全匹配现有车间的常规加工工艺，不用为了这个结构额外定制特殊刀具或者工装。
