工程用铰接式双向液压缸结构设计

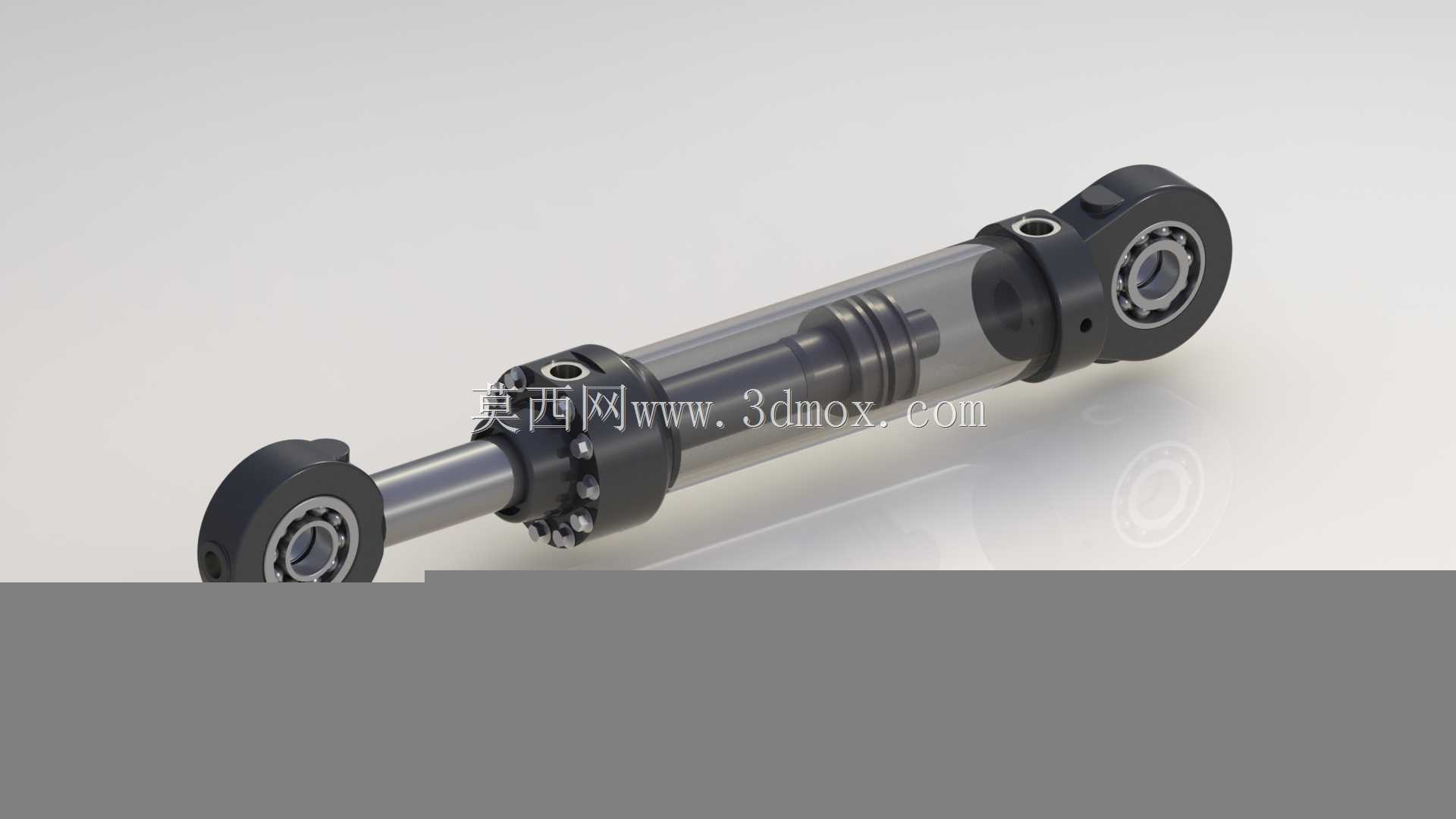

野外重载作业场景下的液压缸，最容易在铰接耳位置出现应力集中开裂的问题，常规平切式耳座在承受侧向偏载时，焊缝位置的交变应力峰值会超出母材许用值30%以上，这款结构在两端铰接耳处做了圆弧过渡的加厚处理，耳座与缸筒的衔接位置没有采用直角焊接坡口，而是顺着缸筒外壁做了渐变式的熔接面，能把偏载带来的应力顺着缸筒周向分散开，避免局部应力集中导致的焊缝撕裂。缸筒外壁的油口位置做了凸台加厚设计，不是直接在薄壁缸筒上攻丝接油管，凸台和缸筒一体成型后再加工油口螺纹，能避免油管接头反复拆装导致的螺纹滑牙，也能降低高压油液从油口焊缝渗漏的概率。活塞杆和活塞的衔接位置没有采用普通的螺纹锁紧，而是加了径向的定位销配合止推垫圈，在高压往复动作时，不会因为液压冲击出现活塞松动移位的问题，活塞上的密封槽做了倒角导向，安装密封圈时不会刮伤密封件唇边，能延长密封件的使用寿命，减少后期维护的频次。缸筒内部的导向套位置做了双重防尘圈加斯特封的组合结构，外露的活塞杆表面做了镀硬铬处理，粗糙度控制在Ra0.4以下，在多粉尘的工地环境下作业，也能阻挡泥沙进入缸筒内部划伤内壁和密封件。两端的铰接轴承选用了带自润滑层的关节轴承，能承受一定角度的偏摆，安装时不需要严格保证缸筒和负载的同轴度，适配工程机械作业时的动态偏载工况，不会因为安装对位误差导致活塞杆别劲弯曲。透明的缸筒示意段能直观看到内部活塞的行程位置，调试液压系统时可以直接观察活塞的动作是否顺畅，有没有卡滞的情况，不需要额外加装位移传感器就能快速判断系统的运行状态，在实训教学场景下也能让学员直观理解液压缸的内部动作逻辑。缸筒外部的锁紧螺栓采用了内六角圆柱头结构，沉头安装后不会突出缸筒外壁，安装布局时不会和周边的结构件产生干涉，螺栓的预紧扭矩按照缸筒额定工作压力做了匹配计算，不会因为高压油液的推力导致端盖被顶开。
