小型集成式液压动力供油单元

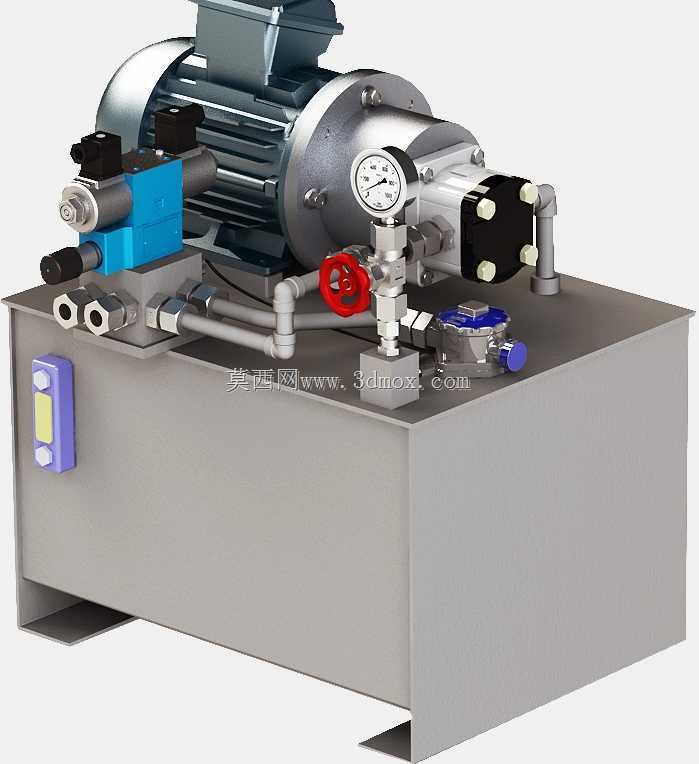

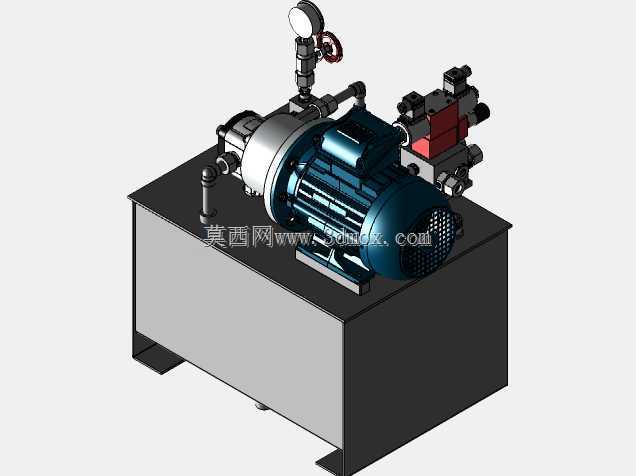

车间里零散排布的液压站常出现管路磕碰渗油、阀组积尘难清理、检修时压力表被电机遮挡读值不准的问题，这套动力单元在结构排布上做了针对性的空间优化。油箱顶面的安装基准面做了0.02mm平面度的铣削加工预留，电机与泵组的连接法兰直接贴合基准面安装，省去了额外的过渡连接支架，既减少了装配累计公差，也避免支架长期受电机振动产生的焊缝开裂隐患。阀组采用块式集成设计，所有溢流、换向阀件都嵌装在统一的阀块上，外露的管路仅保留泵出口到阀块、阀块到压力表、手动卸荷球阀的三段硬管，硬管弯折处全部采用冷弯成型，没有焊接接缝，杜绝了焊缝位置长期受油压脉冲产生的渗漏点。手动球阀特意布置在阀组外侧靠近操作位的一侧，手柄做了红色醒目标识，紧急停机时操作人员不用探身到电机侧就能快速切断油路，球阀的安装座和油箱顶面做了一体化凸台设计，开关手柄时不会因为受力导致管路变形。压力表通过缓冲弯管连接在阀块的测压口上，位置刚好避开电机的散热风道，不会被电机吹出的热风长期直吹导致表内密封件老化，读值视角刚好正对常规操作站立位，不用弯腰侧身就能看清系统压力。油箱侧面的液位计嵌装在下沉式安装槽内，搬运过程中不会被周边物件磕碰碎裂，回油口的过滤器直接布置在油箱顶面靠近边缘的位置，更换滤芯时不用拆开上部的阀组管路，掀开顶部的防尘盖板就能直接操作。油箱底部的支撑脚做了外翻边设计，和地面接触的面积更大，电机满功率运行时的振动能被均匀分散，不会出现长期运行后地脚螺栓松动的问题，支撑脚的安装孔做了长圆孔设计，现场安装固定时可以微调位置，适配不同的安装基座孔距。外露的电气接线端都做了侧向出线设计，接线盒的防护盖朝向外侧，日常检修时不用拆卸周边的液压管路就能完成接线紧固，所有管路的接头位置都预留了扳手操作空间，不用特制的薄壁扳手就能完成接头的拆装紧固。
