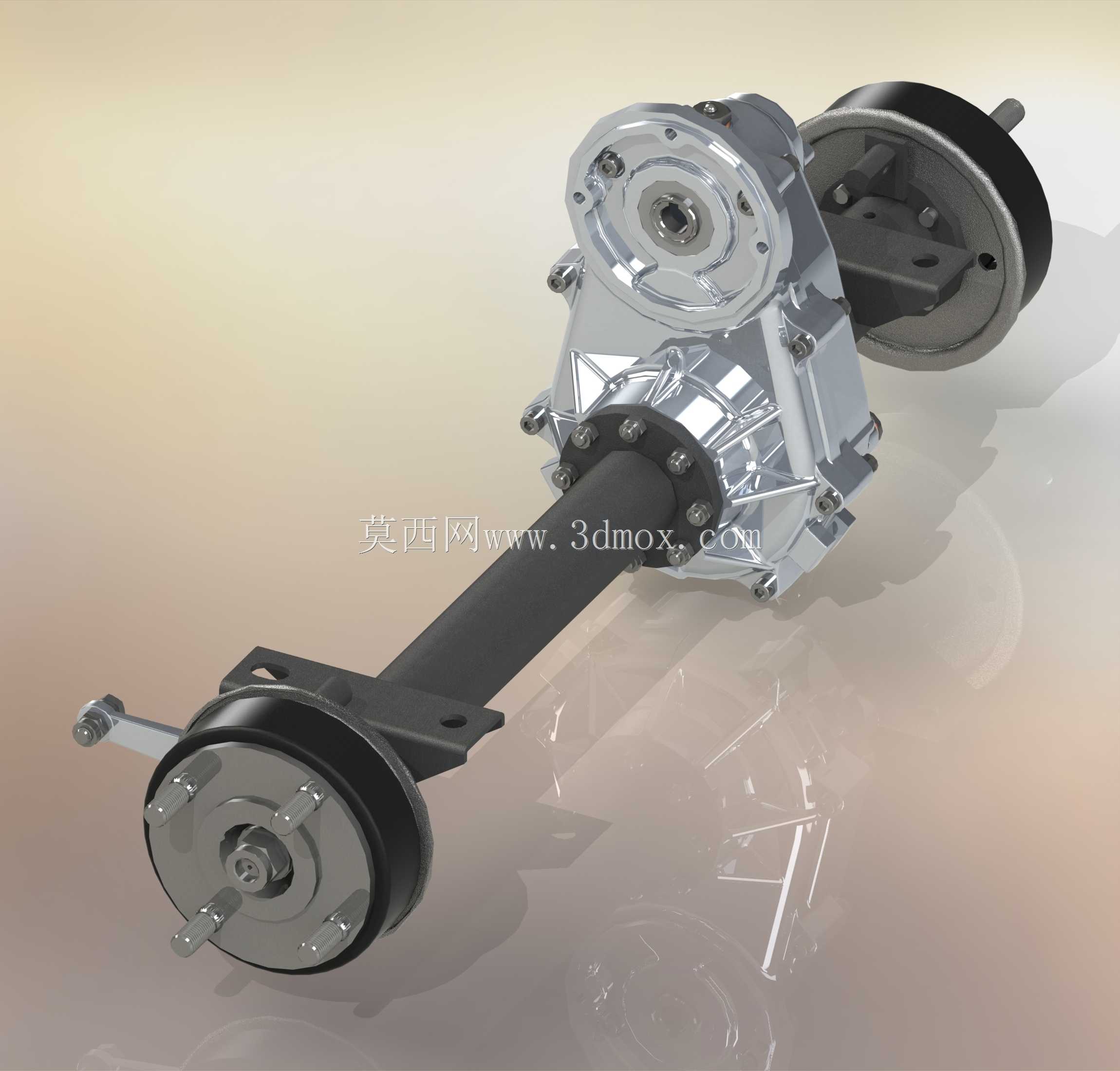

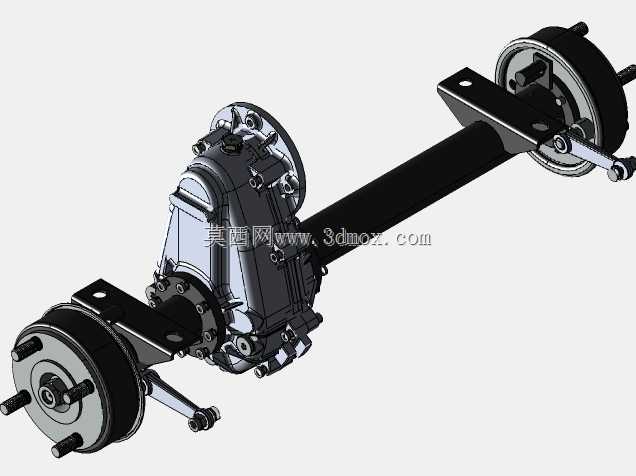

带制动鼓的汽车后驱动桥总成结构

商用车后驱动桥在实际装配中最常出现的隐患，是主减壳体与桥管焊缝处的同轴度偏差，会直接导致半轴运转时出现周期性交变载荷，长期颠簸工况下极易出现半轴断裂、主减齿轮偏磨的问题。这款后轴结构在设计阶段就针对该痛点做了针对性调整，主减壳体与桥管连接的法兰盘预留了0.15mm的轴向配合公差，法兰面均匀分布8颗M12的高强度螺栓孔，孔位同轴度公差控制在φ0.08mm以内，既保证焊接前的定位精度，也能让螺栓预紧后受力均匀，不会出现局部应力集中的问题。

主减壳体的外侧加强筋采用了非对称布局，朝向制动鼓的一侧筋条高度比另一侧高出3mm，对应车辆前进方向的齿轮啮合受力面，能把齿轮传动产生的径向力直接传导到桥管本体，避免壳体薄壁处出现共振。壳体上的油封安装座做了15°的倒角导向，装配时油封不会被锐边刮伤唇口，座孔的表面粗糙度控制在Ra1.6以下，能保证油封贴合紧密，不会出现齿轮油渗漏的问题。

两侧的制动鼓与轮毂连接的螺栓孔采用了铰制孔设计，孔与螺栓的配合间隙控制在0.02mm以内，制动时的制动力矩可以通过螺栓杆身直接传递，不会出现螺栓剪切疲劳的问题。桥管下方的钢板弹簧安装座做了局部加厚处理，座面铣出了0.5mm深的定位凹槽，安装钢板弹簧时不需要额外调整定位，能减少总装线上的装配工时，也能避免车辆行驶过程中钢板弹簧出现移位。

半轴法兰与轮毂的结合面做了网格状的防滑纹路，不需要额外加装防松垫片，法兰面的摩擦力就能保证半轴与轮毂不会出现相对转动，减少了装配零件数量的同时，也降低了后期维护的复杂度。主减壳体上的通气塞安装位置做了抬高处理，车辆涉水时水位不会没过通气塞，能避免桥箱内部进水导致齿轮油乳化的问题。桥管两端的轴承安装位采用了阶梯式设计，轴承压装时可以通过台阶面精准定位，不会出现轴承压装过紧导致运转卡滞，或者压装过松出现内圈跑圈的问题。
