山地自行车29寸FOX前叉避震结构

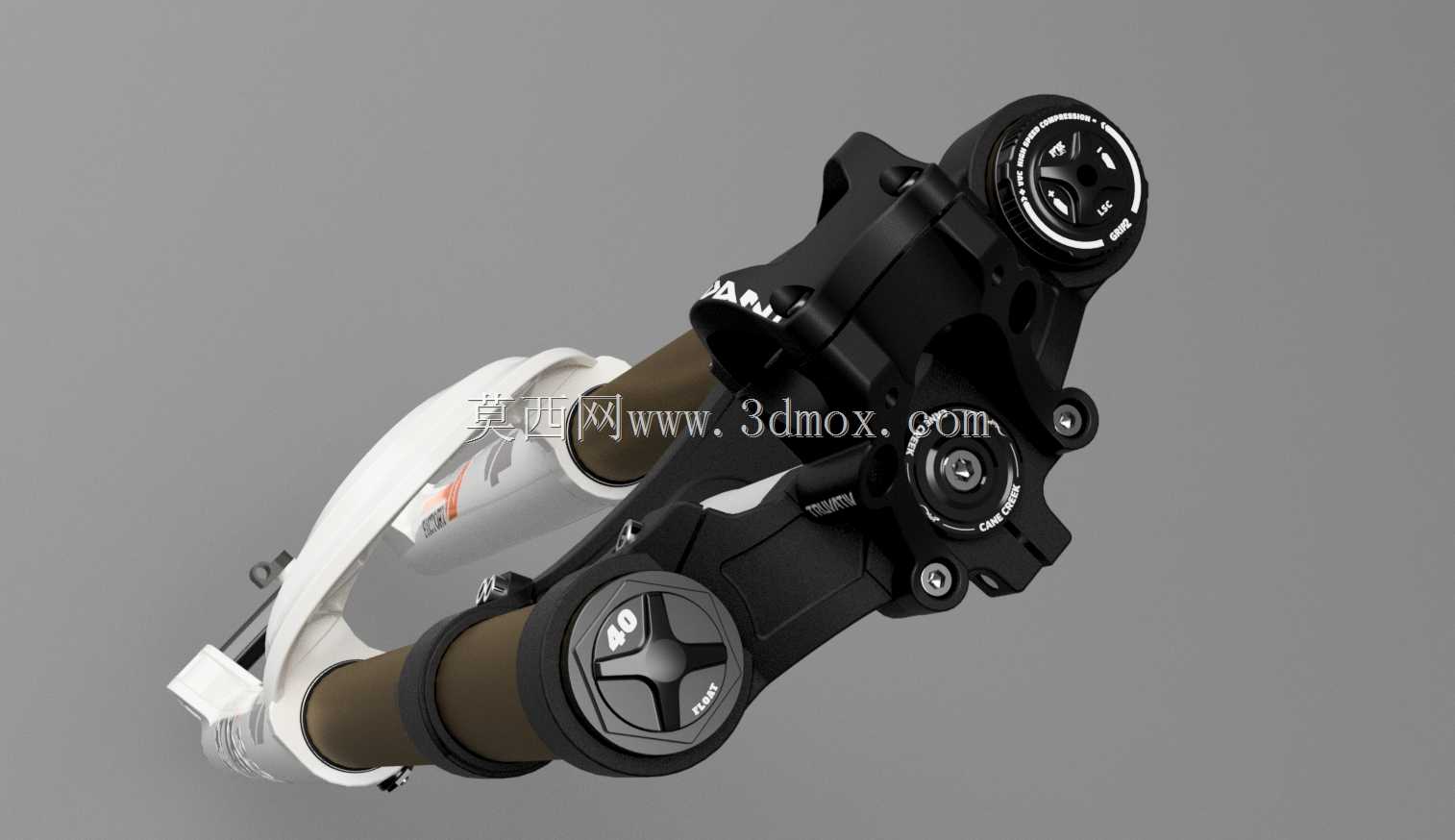

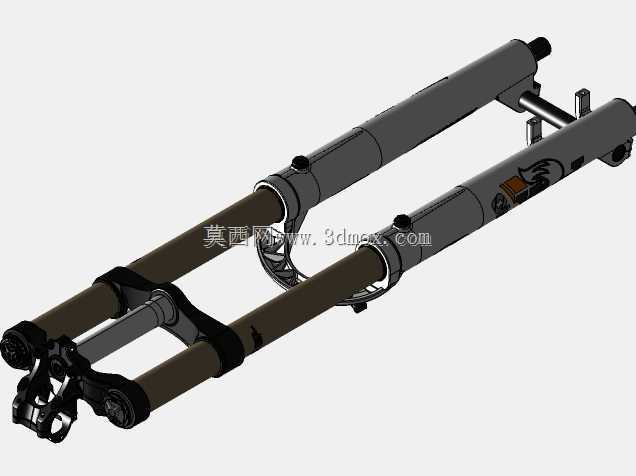

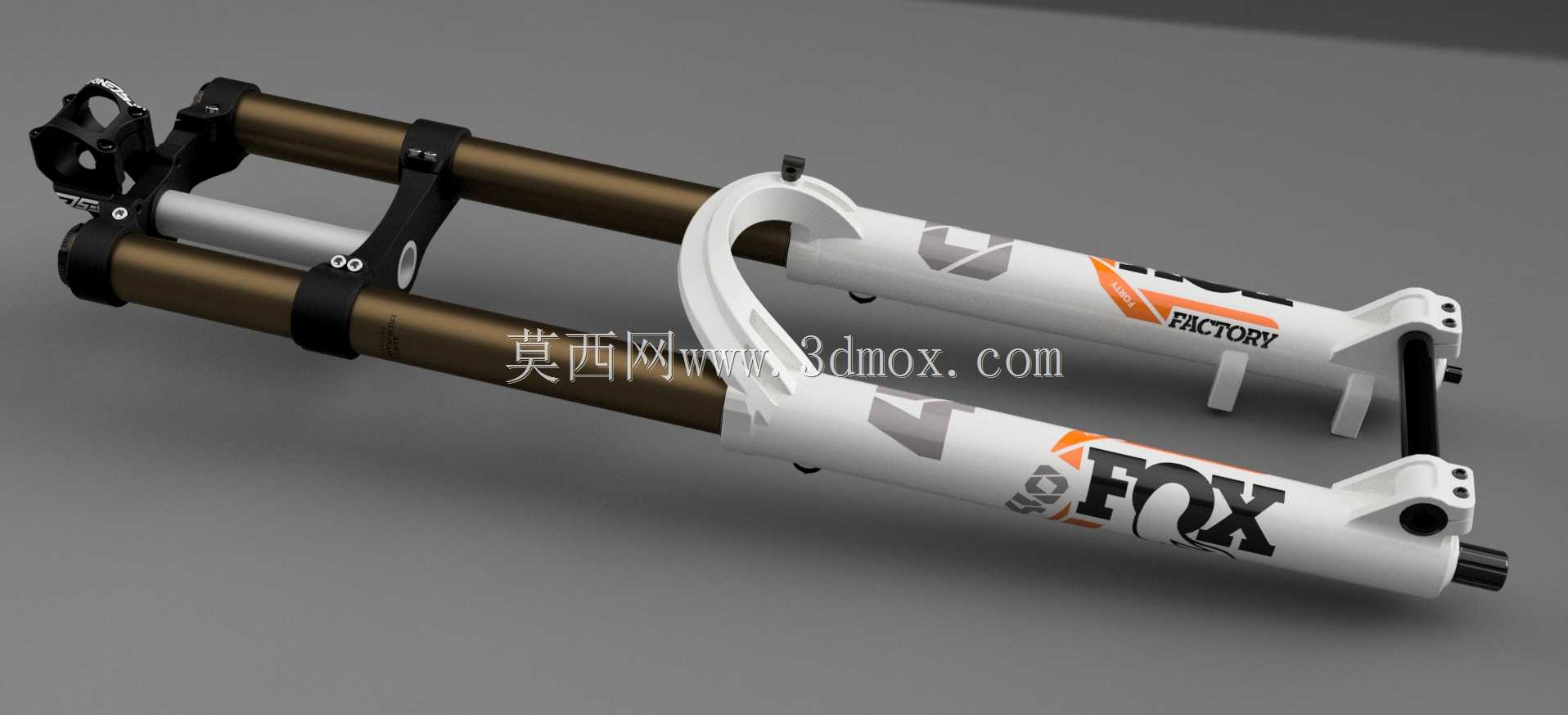

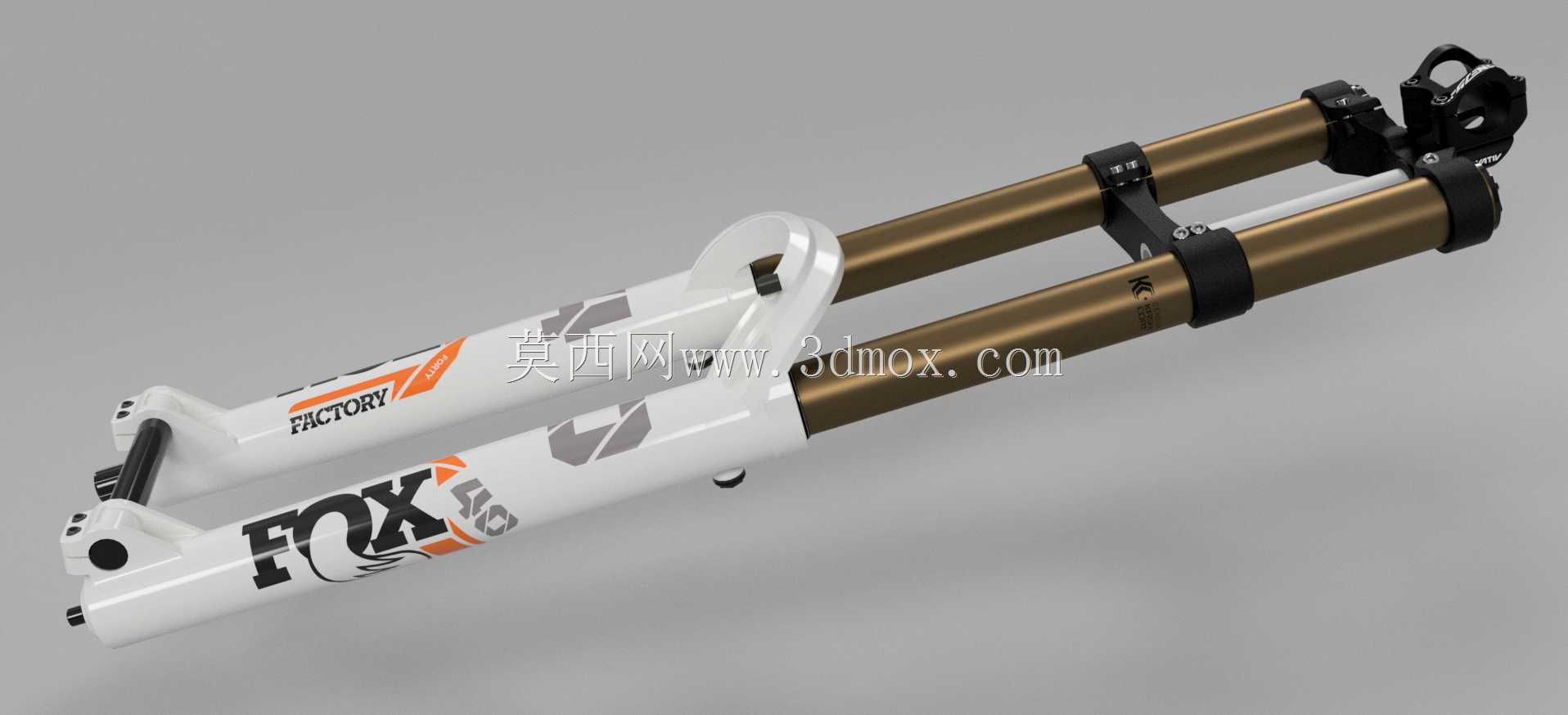

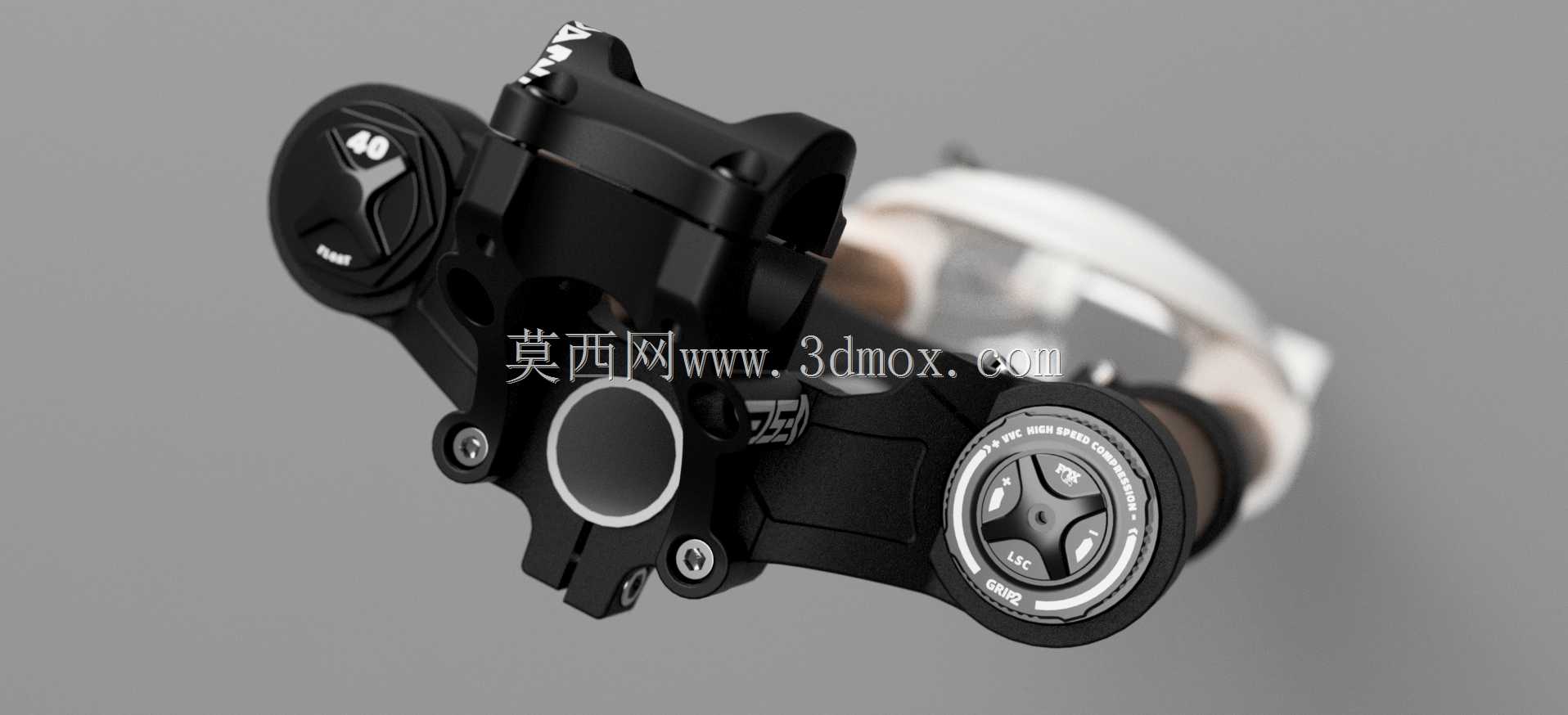

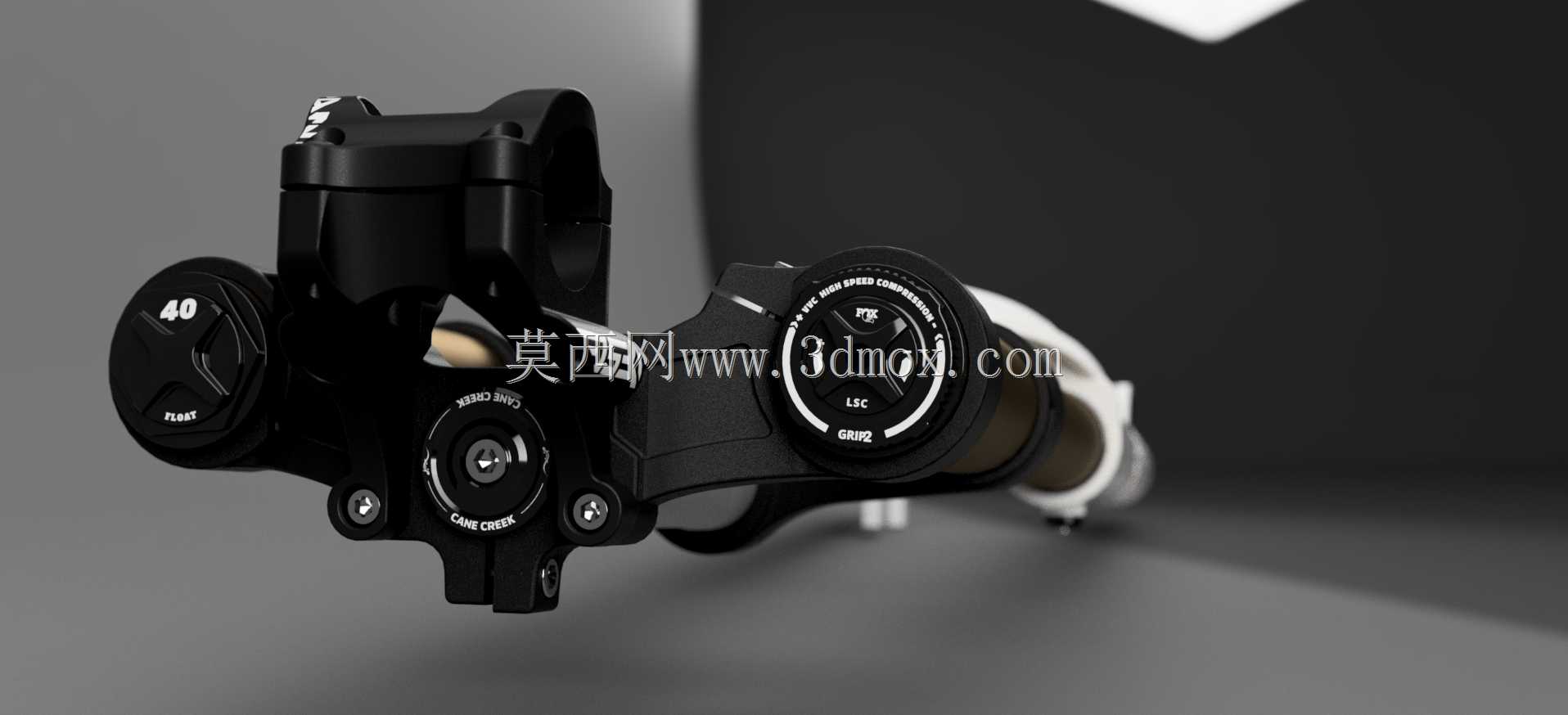

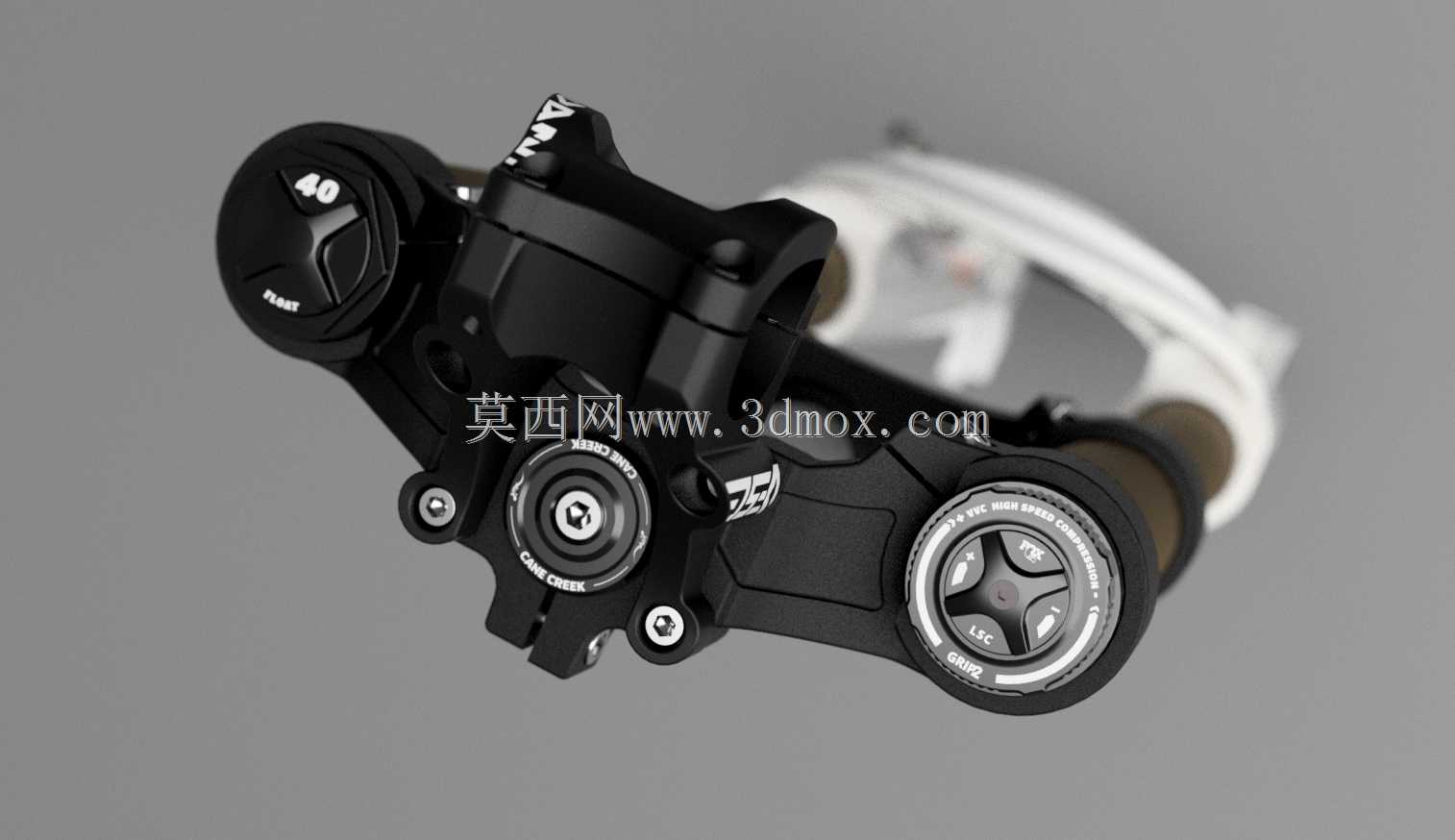

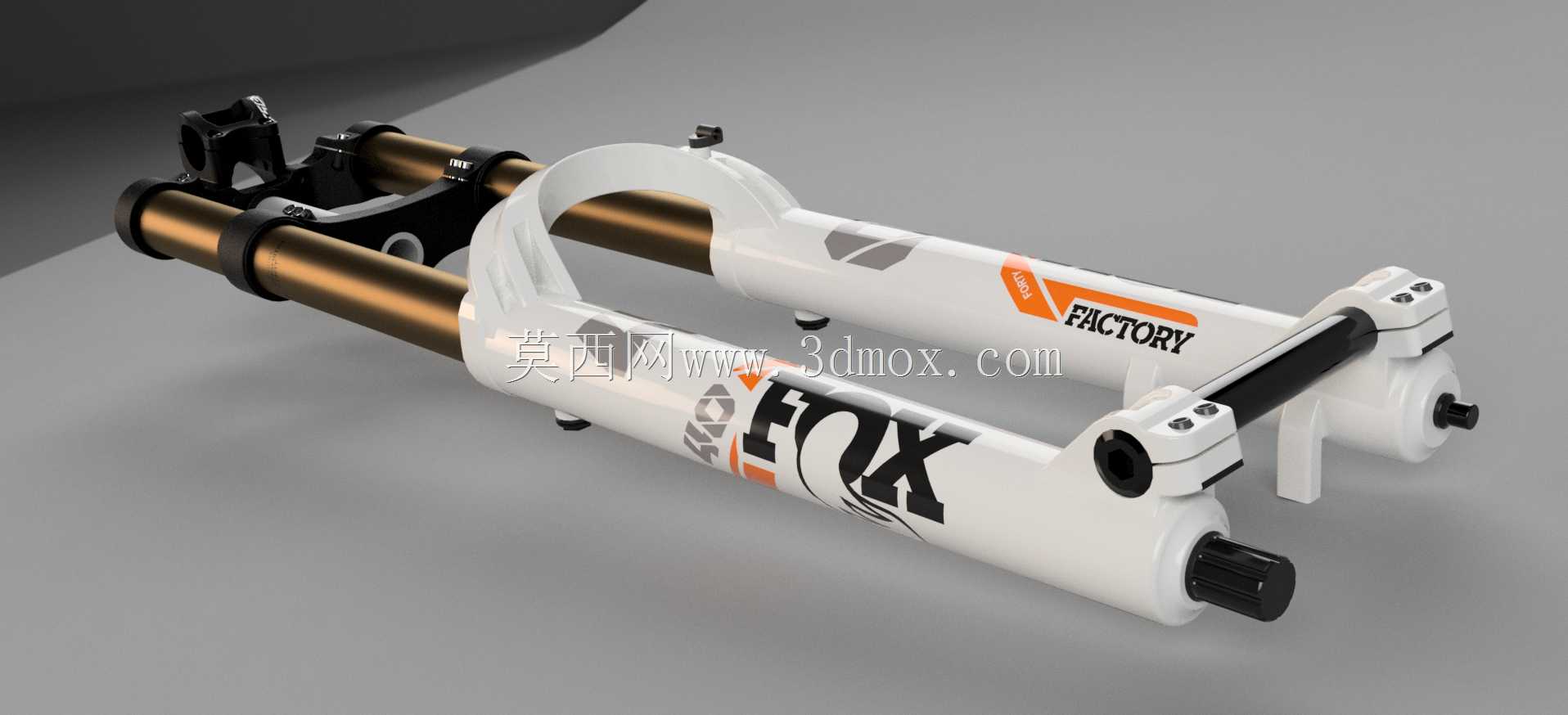

山地越野场景下前叉长期承受高频冲击、侧向载荷与泥水侵蚀，原厂量产件常因阻尼油路布局冗余、叉肩应力集中出现高速压缩卡滞、涂层脱落问题，这款竞赛级前叉的结构设计完全围绕极限工况下的可靠性做取舍。叉腿外侧的 Kashima 涂层不是单纯的外观装饰，其微米级的孔隙储油结构能在叉管往复运动时形成持续油膜，避免长距离下坡中防尘封干磨导致的行程卡顿，建模时特意还原了涂层表面的细微磨砂质感，和叉身亮面烤漆的反光差做了区分，能直观呈现不同表面处理的功能差异。203mm行程的阻尼侧油路做了集成化布局，把GRIP2阀芯的高低速压缩、回弹调节油道全部整合在叉腿内部的单根油路块里，取消了传统结构中多段油管的接头位置，从根源上减少了越野震动下的渗漏风险，叉肩位置的拱形加强筋没有做等厚设计，靠近舵管安装位的厚度比外侧多出2mm，对应落地冲击时的应力集中区域，既控制了整体重量，又能避免硬着陆时叉肩开裂的隐患。110x15mm桶轴安装座的配合公差在模型里做了精准还原，轴孔内壁的定位卡槽、夹块的锁紧斜面都和实物完全一致，装配时不需要额外修磨就能实现桶轴的顺滑插入，碟刹安装座的螺纹孔深度、孔位同轴度也严格遵循竞赛级零件的标准，避免刹车时出现碟片蹭碟的问题。叉腿下部的泄压阀结构做了隐藏式设计，外部只留微小的按压触点，既保留了海拔变化时平衡叉内气压的功能，又不会被飞石磕碰损坏，回弹调节旋钮的齿纹深度、阻尼档位的卡位角度都和实物完全匹配，转动时的段落感清晰，戴着手套也能精准调节档位。下管位置的工厂系列标识不是简单的贴图，而是做了微凸的移印质感，边缘的轻微溢色效果还原了真实量产件的工艺细节，叉桥位置的排水槽、防尘封的唇边结构都做了独立建模，哪怕是容易被忽略的内管末端的限位卡簧槽，也按照实际加工尺寸做了还原，能直接用于装配干涉校验、加工工艺模拟，也能作为山地车配件改装、竞赛实训的教学参考样本。
