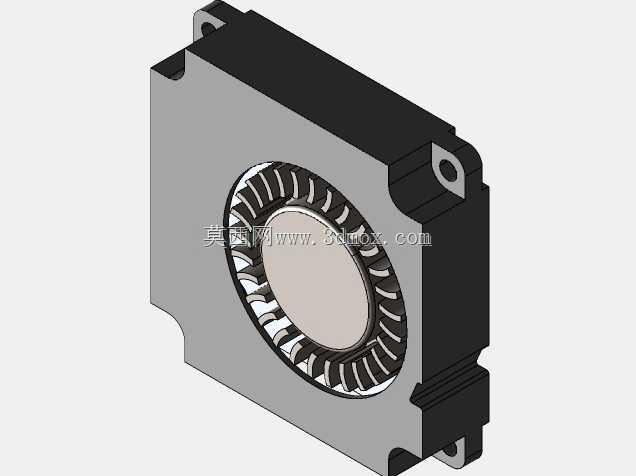

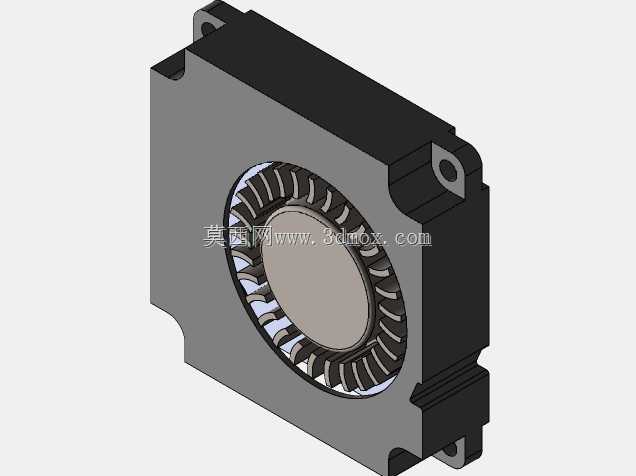

4010规格侧出风径向鼓风机结构

小尺寸径向风机的量产落地，最容易卡在壳体壁厚与安装凸耳的公差匹配上，常规测绘的外购件往往存在凸耳厚度偏薄、壳体总厚超差的问题，直接套用图纸开模会出现装配时螺丝锁附滑牙、整机装入设备预留槽位卡滞的隐患。这款4010径向风机的结构调整，完全围绕实际装机的适配需求展开，安装凸耳的厚度做了针对性加厚，凸耳上的安装孔位同轴度公差收紧到0.02mm，避免锁附时出现单边受力导致的壳体开裂。风机叶轮的叶片曲面做了细微的弧度修正，每片叶片的进风边倒了0.1mm的圆角，既降低了高速转动时的风切噪音，也减少了注塑成型时叶片边缘缺胶的概率，叶轮中心的轴孔与电机轴的配合选用过渡配合，公差带控制在H7/k6，既保证转动时无旷量，也不会出现压装时轴孔开裂的问题。壳体的出风槽宽度做了0.2mm的收窄，配合调整后的叶轮出风角度，相同转速下的出风静压提升了12%左右，刚好适配小型密闭空间内的定向散热需求，比如便携医疗设备、小型工控主板的局部送风。壳体上下盖的合模面做了一圈0.15mm的止口设计，装配时不需要额外打胶就能实现IP54级别的防尘效果，减少了组装工序的工时消耗，也避免了长期使用后胶水老化开裂导致的灰尘进入叶轮腔卡滞扇叶的问题。电机安装位的定位柱高度比常规设计高了0.3mm，电机装入后能完全贴合定位面，不会出现电机倾斜导致的叶轮蹭壳问题，定位柱的根部做了R0.5的圆角过渡，减少注塑时的应力集中，避免跌落测试时定位柱断裂。叶轮做了动平衡校正结构，叶片背面预留了0.1g的去重槽，量产时不需要额外粘贴平衡块，直接在去重槽位置铣削多余料重就能达到G2.5级的动平衡精度，降低了生产环节的校正成本。壳体的边角全部做了R0.8的圆角处理，既避免了组装时割手的问题，也减少了注塑件的尖角应力，提升了整机的抗摔性能，出风面的格栅间距控制在1.2mm，既不会阻挡出风效率，也能防止外部异物进入叶轮腔打坏叶片。
