模块化爬坡挡边带式输送设备结构

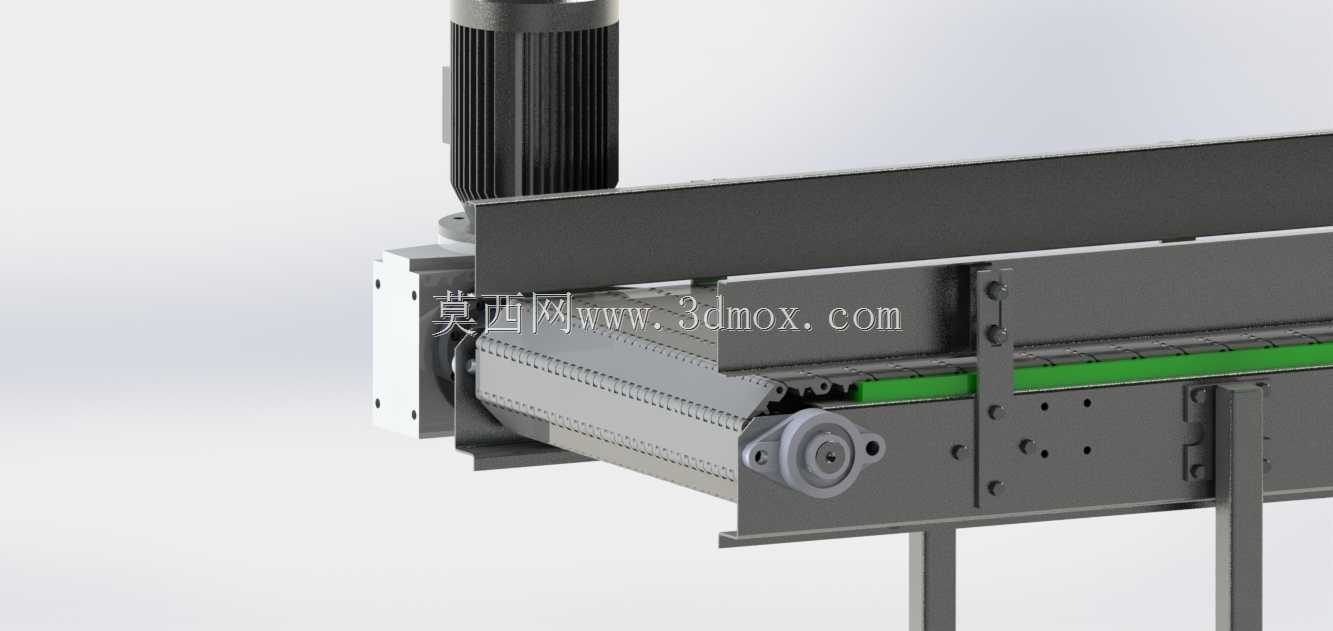

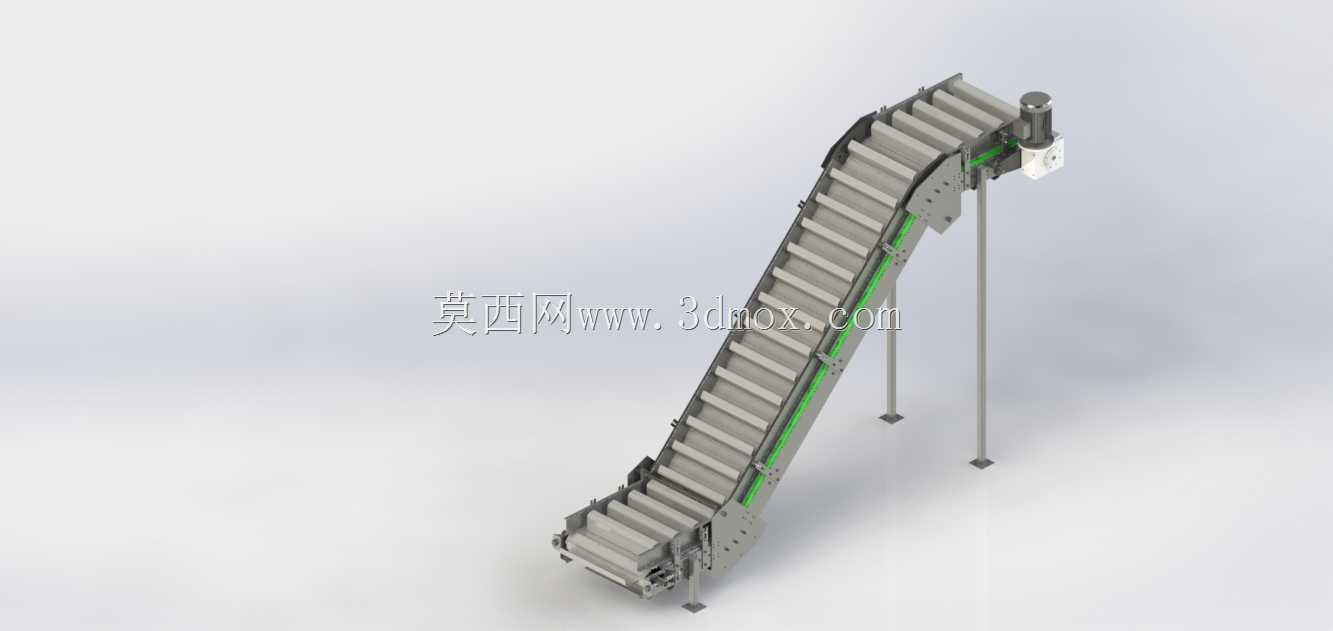

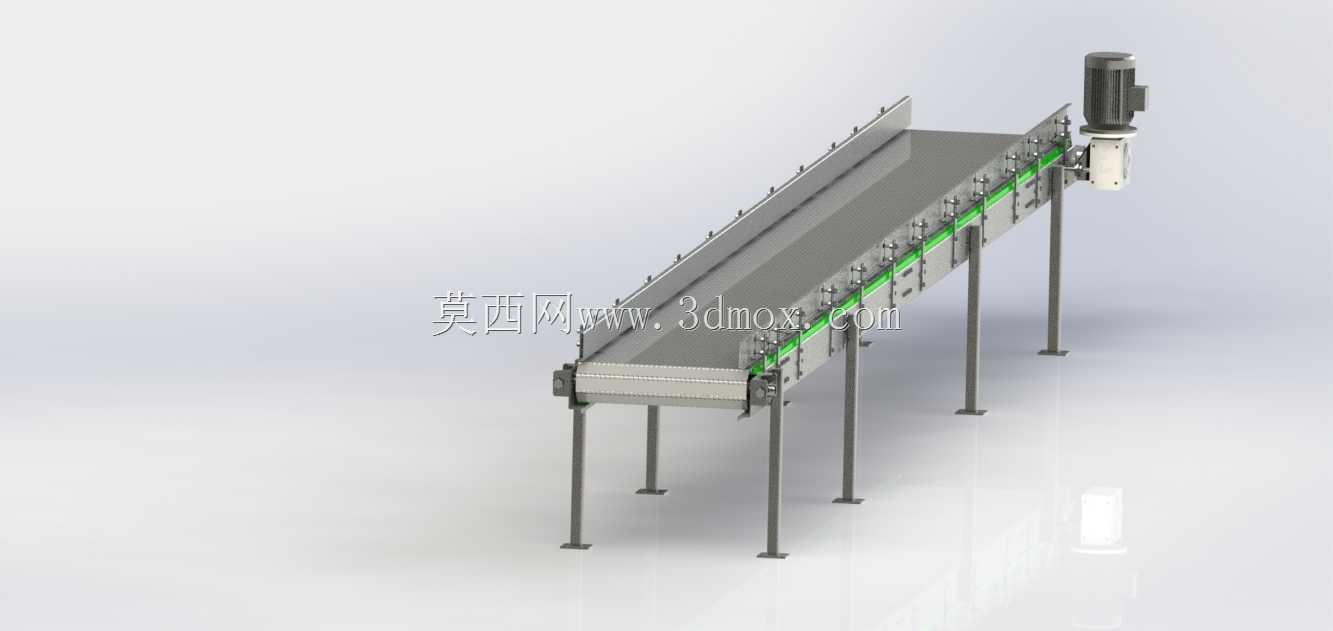

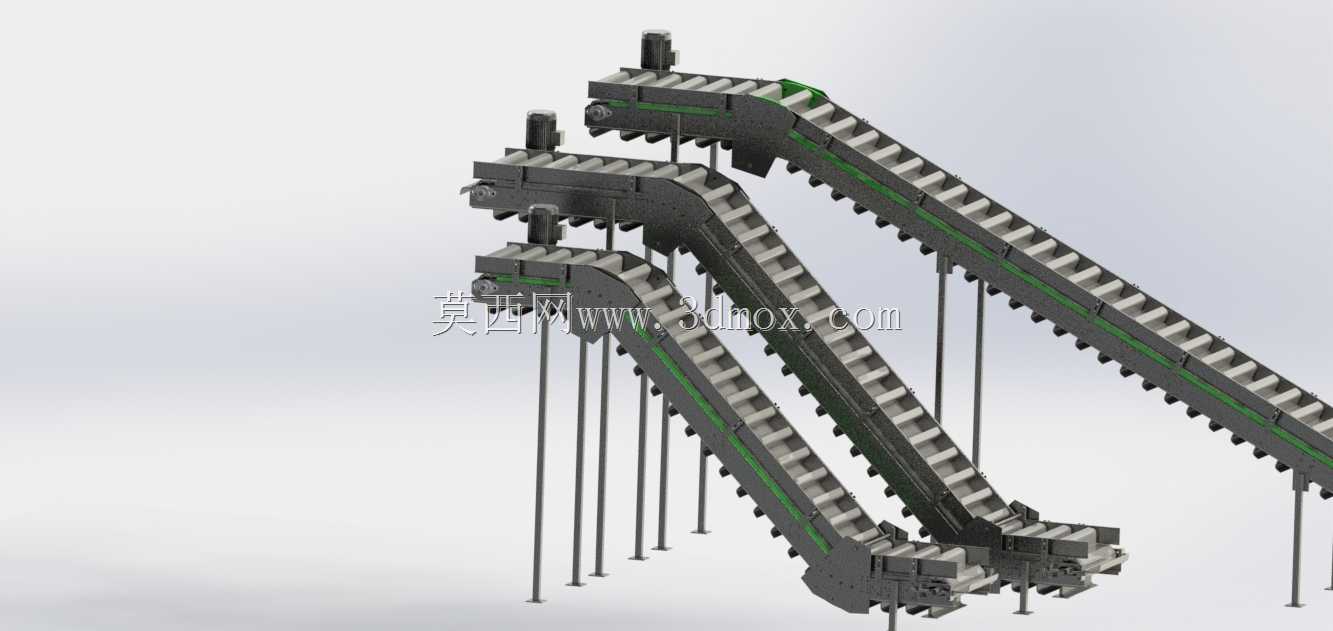

散料爬坡输送场景里，普通平皮带极易出现物料回滚、撒料的问题，尤其是输送颗粒状、小块状物料时，倾角稍大就会出现料层下滑，传统改法是加焊横向挡条，但挡条和皮带的连接位置长期受弯折应力，很容易开胶脱落，后期维护要整条皮带拆解更换，产线停机成本极高。这款模块化结构直接把料斗和带面做成一体式模块单元，每个单元通过侧边卡扣嵌在同步牵引带上，完全避开了胶接位置的弯折疲劳问题，就算单个料斗磨损，只需要拆下对应模块替换，不用动整条牵引带。机架部分采用分段式折弯钣金拼接，不是传统的整根型材焊接，每段机架的连接法兰上都开了长圆孔，现场安装时可以根据实际投料口和接料口的高度差，微调整体倾角，不用重新切割裁焊机架构件。支腿部分做了可伸缩的内套管结构，底部配方形脚盘，地面不平整时不用垫垫片，直接旋转支腿调节螺母就能找平，避免机架倾斜导致皮带跑偏。驱动端的电机座直接集成在上段机架的折弯端面上，没有额外的焊接安装板，减少了焊接变形带来的同轴度误差，电机输出轴和主动辊的连接用的是快拆式联轴器，后期维护拆电机不用松顶丝敲联轴器，拔下插销就能分离。回程段的托辊间隔比常规爬坡机缩小了三分之一，因为带面有凸起的料斗模块，回程时如果托辊间距太大，模块会因为自重下垂，蹭到下护板产生异响和磨损，缩小间距后带面运行更平稳，也减少了模块和护板的摩擦损耗。侧边的导向条嵌在机架的C型槽内，和带边的导向槽配合，就算倾角到四十五度，带面也不会出现左右窜动的情况，避免了带边刮蹭机架导致的带面撕裂。接料端的导料槽做了外翻边设计，物料落下时不会卡在导料槽和带面的缝隙里，导料槽的衬板用快拆螺丝固定，磨损后直接拆换，不用拆整个导料槽。
