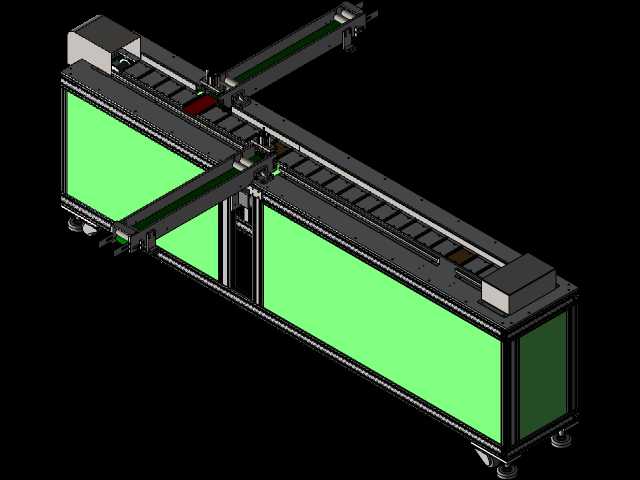

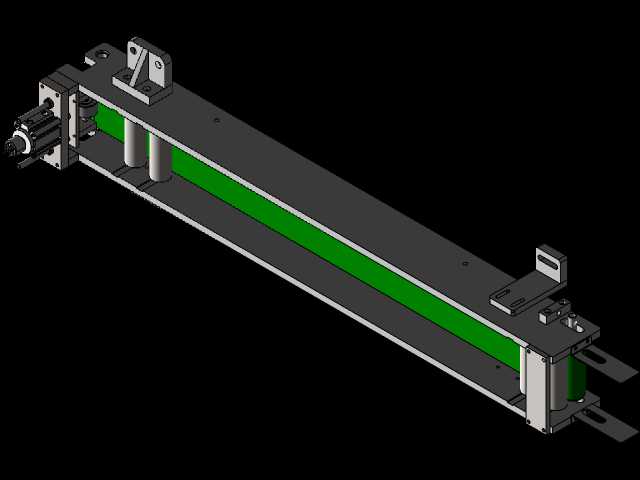

工业产线进料输送设备结构设计

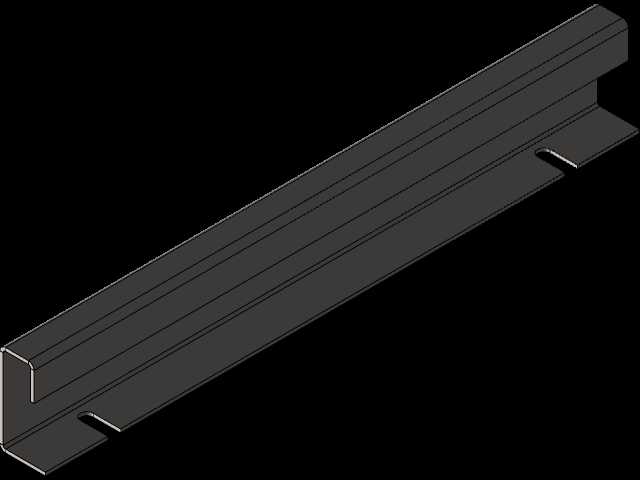

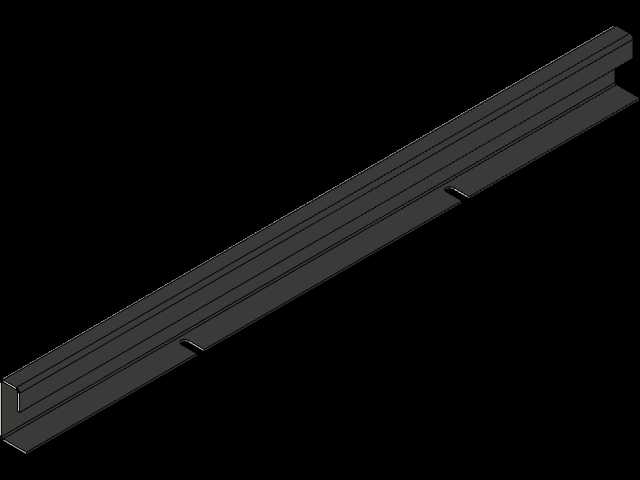

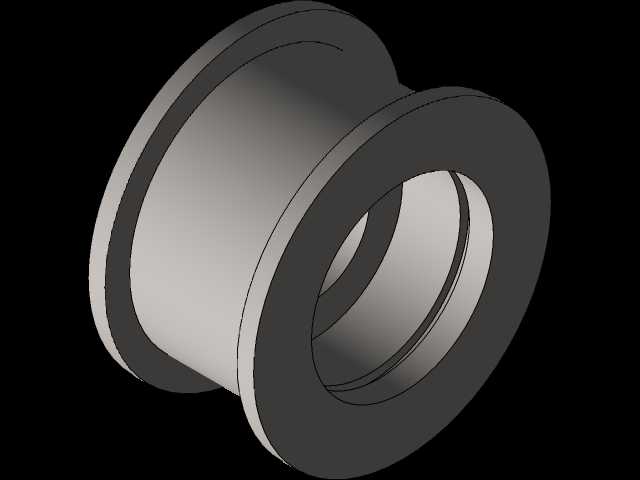

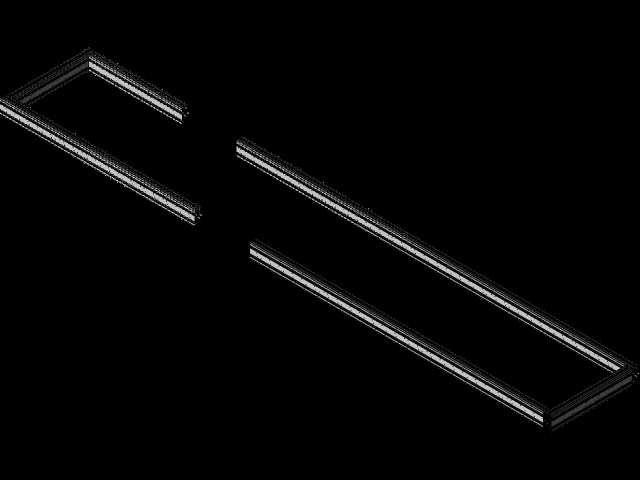

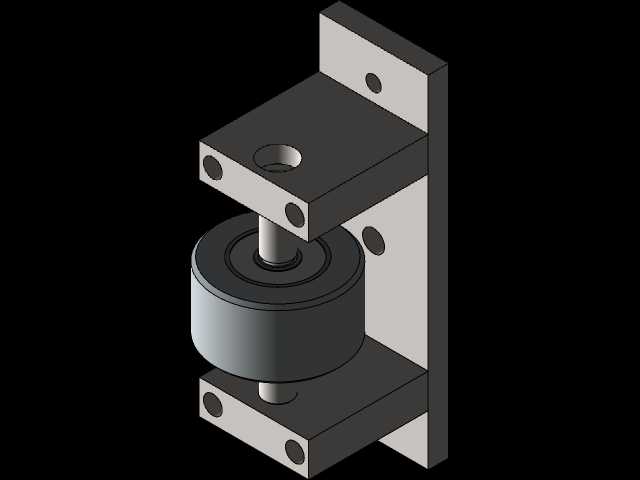

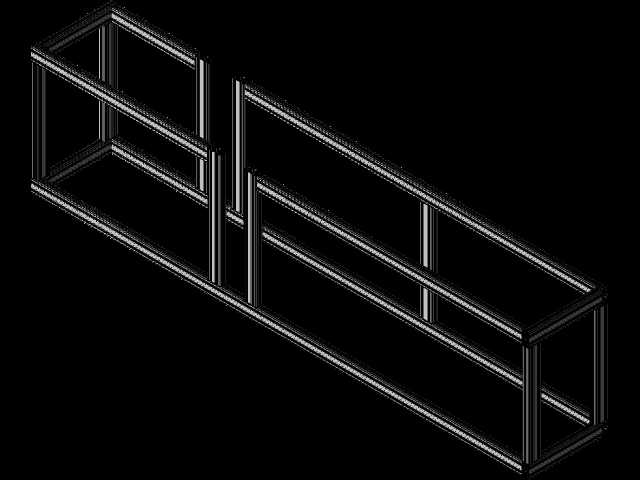

车间进料段的物料卡滞、偏载磨损一直是连续生产里的高频故障点，散料或带边角的工件在输送起始段容易因为导料间隙不均出现侧边刮擦，轻则拖慢送料节拍，重则刮损输送带表层导致整条线停机更换。这套进料输送结构在托辊排布的间距上做了针对性调整，靠近落料点的前三组托辊采用加密排布，相邻辊筒的中心距比常规输送段缩小近三分之一，刚好抵消物料下落时的瞬时冲击载荷，避免带面受砸出现局部凹陷后积料。侧导板的安装位预留了0.8毫米的可调余量，不用整体拆卸护板就能通过侧边的调节螺栓微调导料间隙，适配不同尺寸规格的来料，换产时的调试时间能压缩六成以上。驱动端的张紧结构没有采用常见的螺杆顶紧方式，改成了滑块式自动张紧座，内置的阻尼弹簧能根据带面张力实时微调辊筒位置，不会因为长时间运行带面拉长出现打滑丢转，也避免了人工定期张紧的维护工作量。机架的焊接位置全部做了应力释放槽设计，落料冲击区的横梁采用加厚矩形管，和侧架的连接位加了橡胶减震垫，能把物料下落的震动传导降低四成，减少机架焊缝长期受震开裂的风险。回程段的托辊特意错开了落料点的垂直投影位置，避免散落的细料直接卡在辊筒和带面之间磨坏带面底层，下托辊的两端还加了防缠挡圈，丝状或带状废料不会卷进辊筒转轴造成卡停。接料端的溜槽角度做了微弧处理，不是生硬的直斜面，物料滑落时能顺着弧面平缓落到带面中央，不会因为垂直砸击造成带面局部损伤，也减少了物料飞溅的问题。整个结构的连接紧固件全部采用防松自锁设计，震动工况下不会出现螺栓回松脱落的隐患，日常巡检只需要检查带面磨损情况和张紧度，不用反复拧紧紧固件。不同功能段的机架采用分段式法兰连接，要是某一段出现磕碰变形，不用整段更换机架，只需要拆开连接法兰替换对应段即可，后期维护的配件成本能降低不少。
