手动管材折弯器工业级结构设计

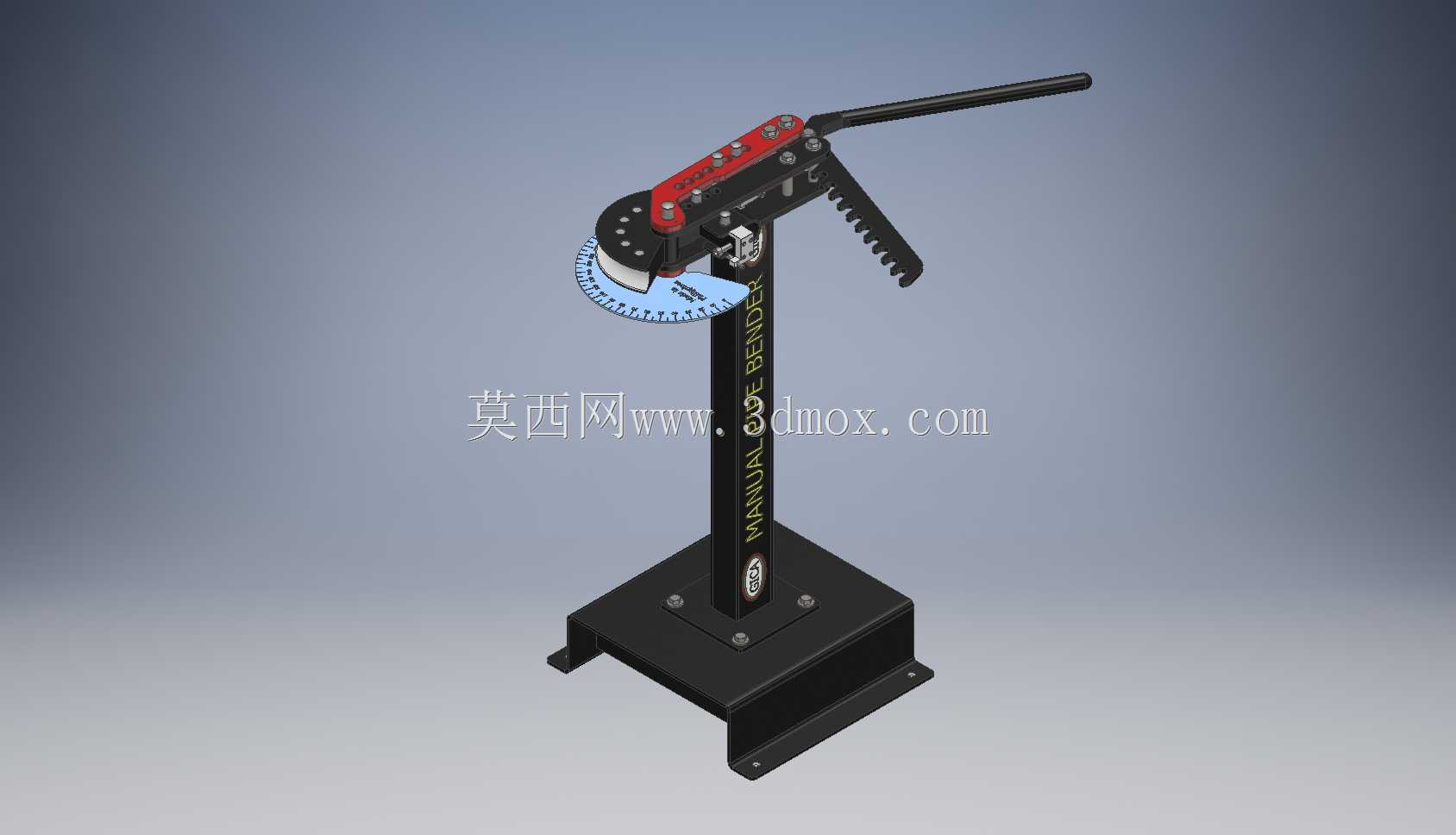

车间现场手动折弯薄壁管材时，常出现折弯角度偏差、管壁凹陷、夹持滑脱的问题，这款手动折弯器的结构设计完全围绕这些加工痛点做了针对性优化。底座采用带安装孔的方形钢板结构，四个固定孔位可直接通过膨胀螺栓锁死在工作台面，避免折弯施力时整机侧翻移位，底座与立柱连接的位置额外加了三角加强筋，抵消长力臂下压时产生的侧向弯矩，长期使用也不会出现立柱歪斜的情况。立柱侧面蚀刻的角度刻度盘直接做在折弯转盘的同轴位置，不需要额外搭配角度尺测量，下压手柄时可以直接读取当前折弯角度，刻度盘边缘做了圆弧倒角，不会刮擦操作人员的手套，刻度线采用激光蚀刻工艺，长期摩擦接触也不会磨损失效。折弯压头的圆弧槽做了多规格适配设计，不同管径的管材可以匹配对应弧度的压槽，避免薄壁管在折弯过程中出现瘪管变形，压头与转盘的连接采用快拆销轴结构，更换不同规格压头不需要额外工具，十秒内即可完成切换。手柄部分做了分段式防滑纹理，末端的橡胶套在沾有切削液的情况下也能保持足够摩擦力，长力臂的杠杆比例经过反复测算，普通成年男性单手即可完成2mm壁厚钢管的90度折弯，不需要借助额外加力杆。齿条式的角度锁止结构可以在任意折弯角度下锁定位置，不需要操作人员持续施力维持角度，方便对折弯角度做微调校准，锁止齿的齿距做了加密处理，最小调节角度可以控制在1度以内，满足高精度折弯的加工需求。所有活动铰接位置都预留了润滑油注油孔，日常维护只需要定期注入少量润滑脂即可，不需要拆解整机，铰接轴采用淬火处理的45号钢材质，表面硬度达到HRC45以上，长期反复铰接磨损也不会出现旷量，保证折弯角度的长期精度。整机外露的金属结构件都做了喷塑处理，黑色哑光涂层不会在车间强光下产生反光晃眼的问题，同时具备不错的防锈能力，在潮湿的焊接车间环境下也不会轻易生锈。
