90度轴减速齿轮箱精密结构设计

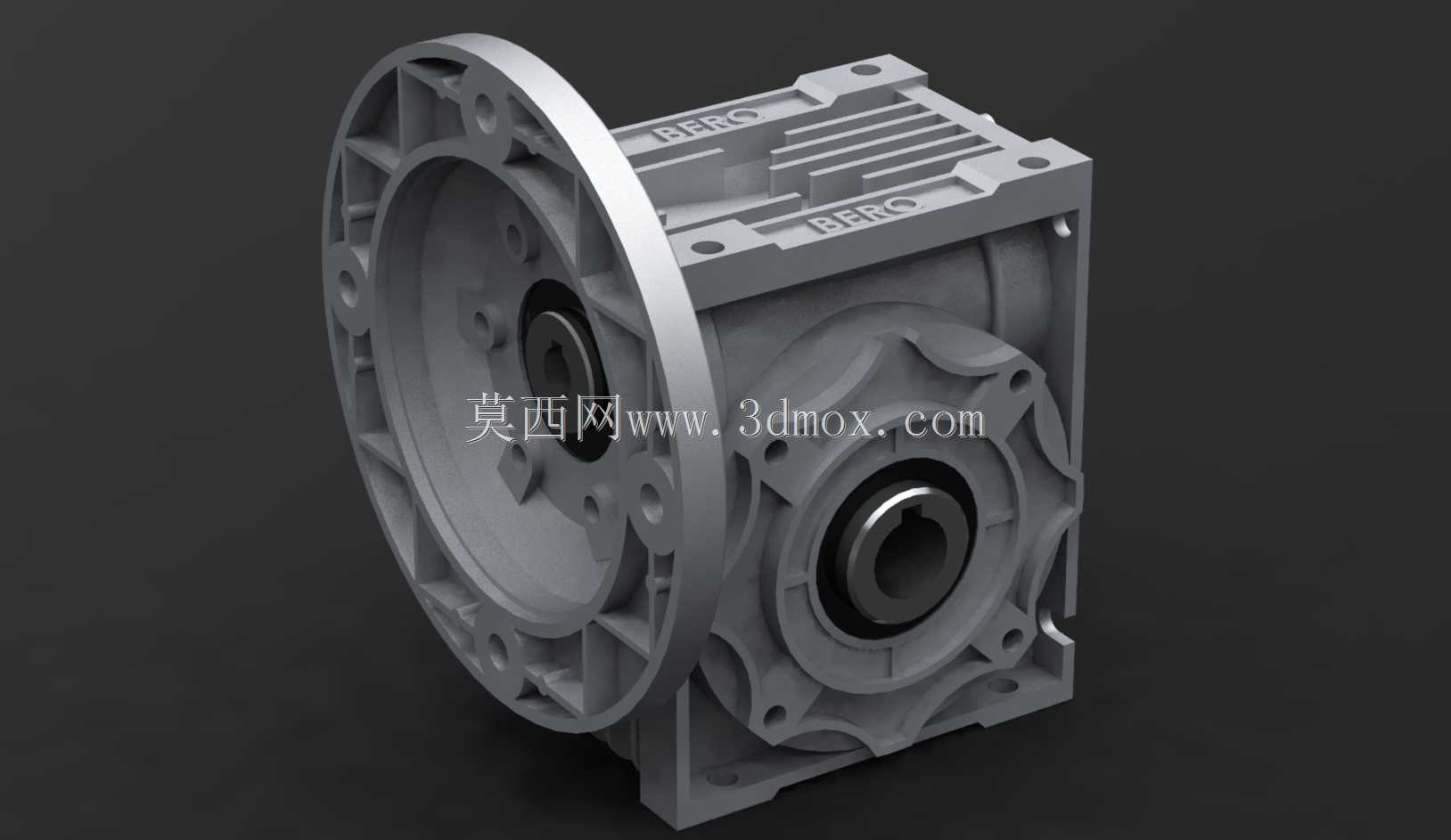

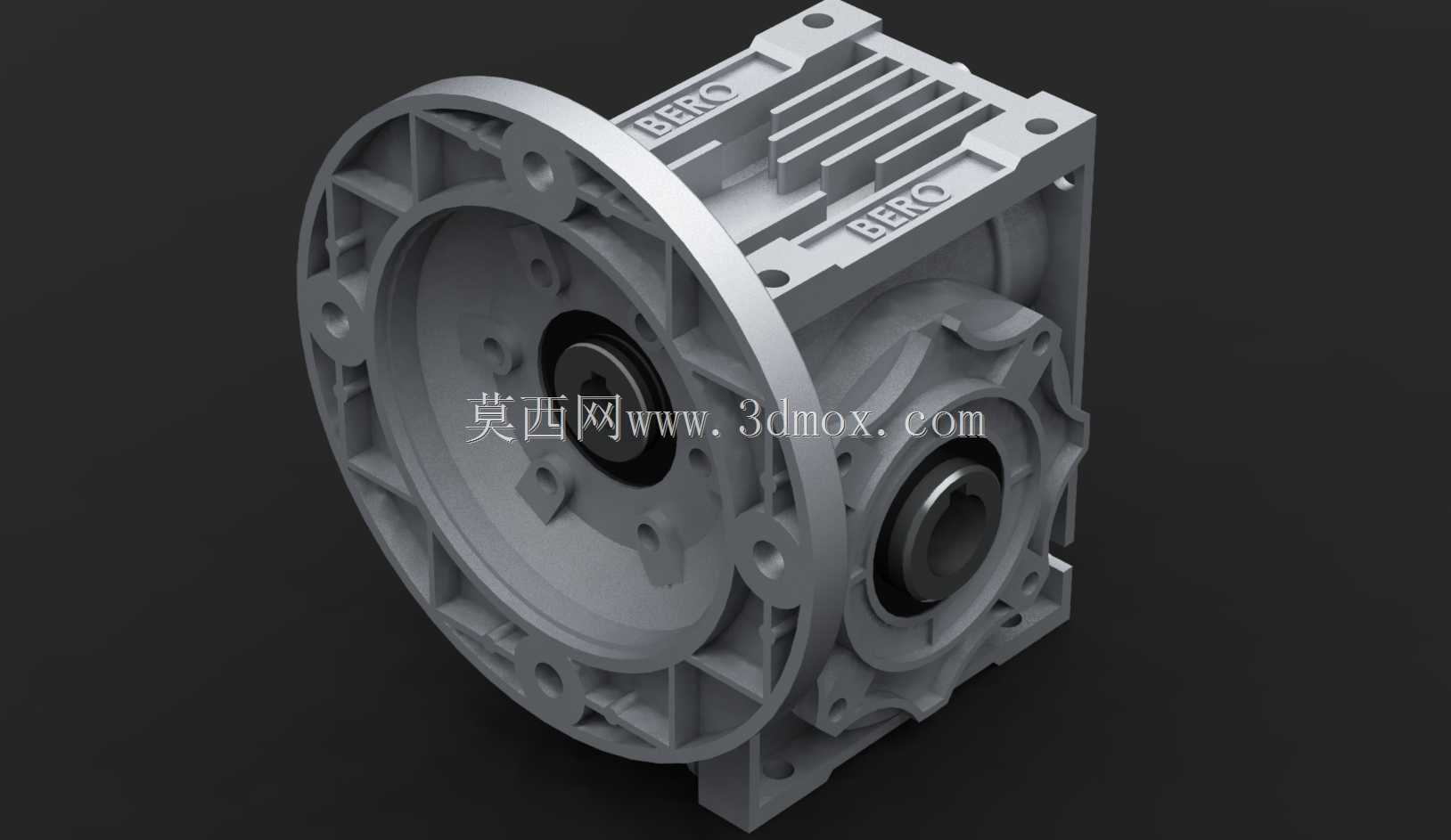

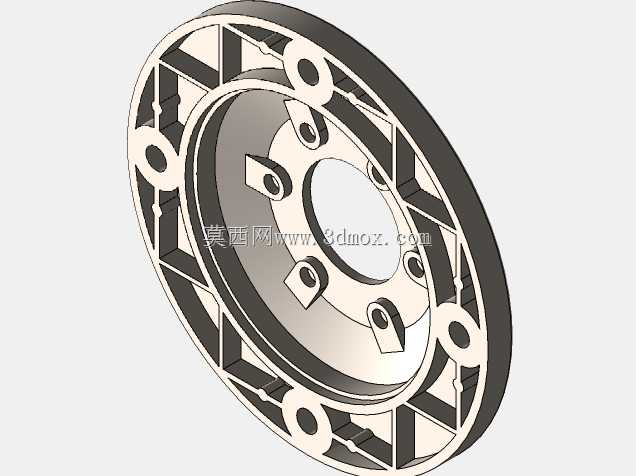

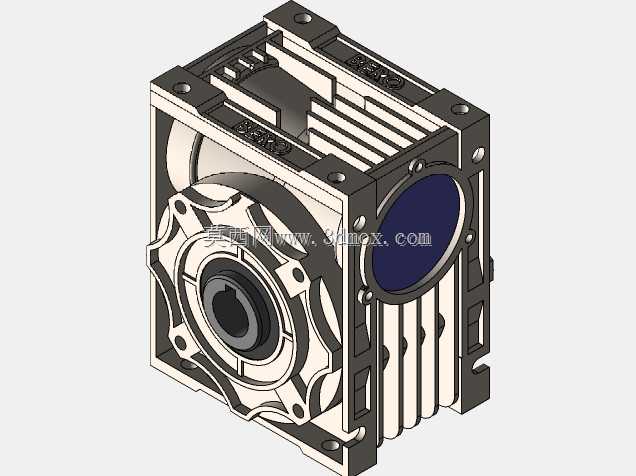

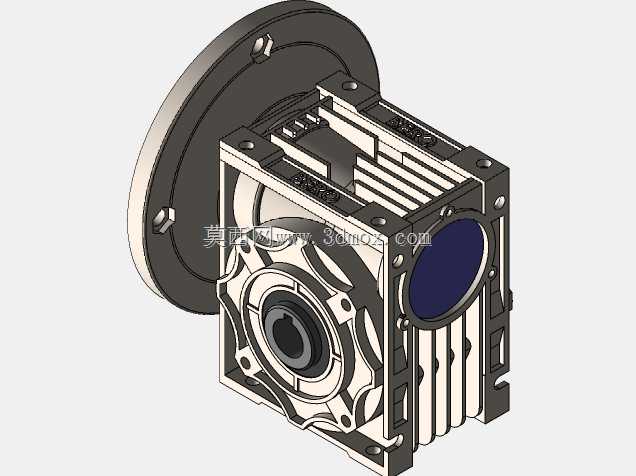

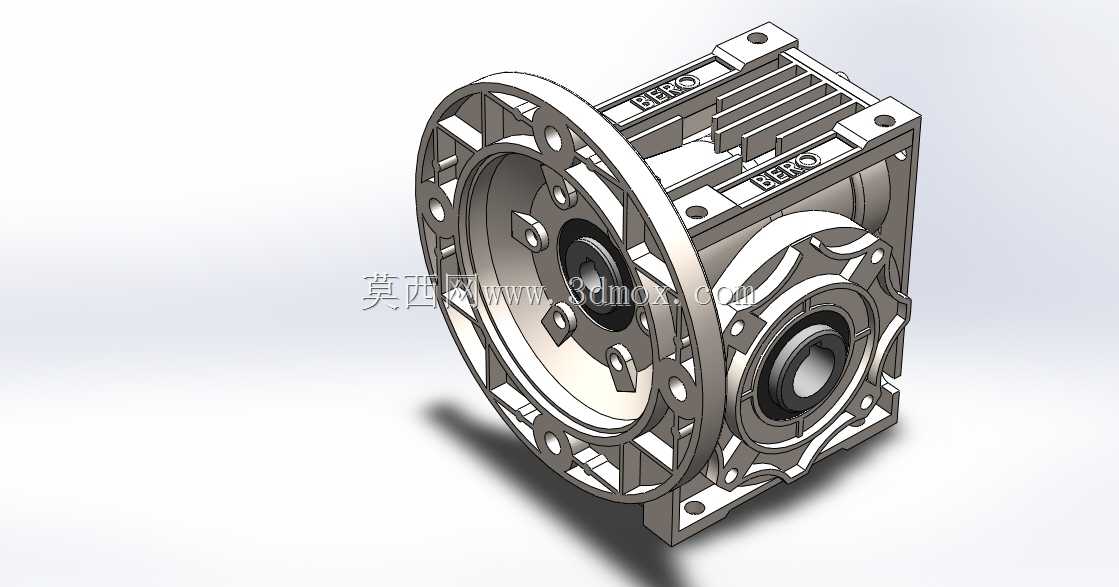

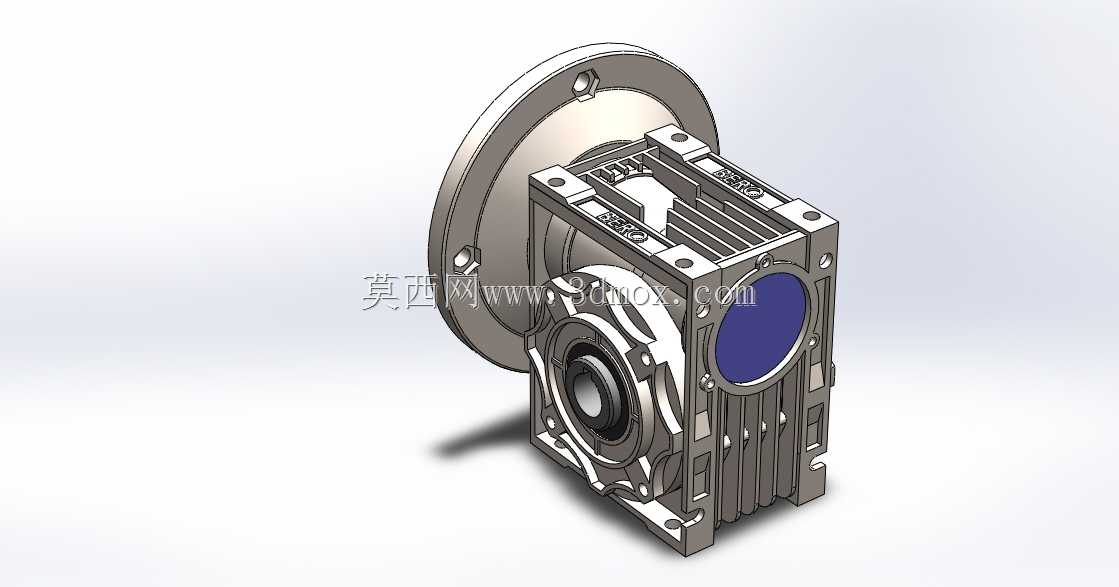

车间里常规蜗轮蜗杆减速箱常出现的法兰安装面翘曲、散热筋积屑卡滞、输出轴同轴度偏移问题，在这套90度轴减速齿轮箱的结构细节里都能找到对应的落地解决方案。输入端法兰盘的环形加强筋没有做等厚设计，靠近螺栓孔的位置筋条厚度比外缘薄0.8mm，压铸成型时铝液流动不会在螺栓柱位置形成冷隔，后续机加工铣安装面时，不会因为内部应力不均出现0.02mm以上的平面度误差，装到驱动电机端面上不会出现密封胶圈局部压合不实渗油的隐患。箱体侧面的散热筋做了1.5度的拔模斜度，筋条边缘倒了R0.3的圆角，压铸开模时不会拉伤筋条表面，后续喷丸处理时磨料不会卡在筋条缝隙里，装机运行时散热面积比等厚直筋提升12%左右，连续8小时满负载运行时箱体表面温度能控制在65摄氏度以内，不会出现润滑油高温变稀导致的蜗轮磨损加剧问题。输出端的轴承座孔和箱体主体做了一体化铸造成型，没有采用常见的镶套结构，省掉了镶套压装的公差累积环节，孔位同轴度能稳定控制在0.015mm以内，输出轴运转时的径向跳动量比镶套结构小40%，搭配输出轴端的双唇密封结构，能适应多粉尘的车间工况，不会出现粉尘进入轴承室导致的卡滞问题。箱体边角的过渡曲面没有做等半径圆角，靠近安装脚的位置圆角放大到R2，远离受力区的位置圆角收为R1，既保证了压铸时铝液的填充流畅度，又不会因为圆角过大导致安装脚位置的结构强度冗余过多，整机重量比同参数的常规减速箱轻了0.7kg。箱体检视孔的密封槽做了梯形截面设计，密封垫压合时的接触压力比矩形槽均匀，不会出现局部压力过大导致密封垫早期破损的问题，日常维护开盖检查蜗轮磨损情况后，复装时不需要反复调整密封垫位置就能达到理想的密封效果。90度交错轴的腔体内部做了导油槽结构，蜗轮运转带起的润滑油会顺着导油槽流到输入端轴承位置，不需要额外加装甩油环，高速运转时不会出现输入端轴承缺油干磨的情况，轴承使用寿命能延长30%左右。安装脚的螺栓孔做了沉头台设计，沉头台的深度比螺栓头厚度大0.2mm，螺栓锁紧后不会突出安装面，设备整体安装时不需要额外预留螺栓头的避让空间，适配更多紧凑安装场景。
