适配Nema17步进电机的12比1摆线齿轮箱

小尺寸减速箱的装配公差矛盾一直是桌面级传动部件的核心痛点，尤其是适配42系列步进电机的紧凑型减速结构，常规行星减速的多行星轮均载要求高，塑料齿轮打样时轮齿啮合间隙很难控制，负载稍大就容易出现卡滞或断齿。这款摆线结构的减速箱恰好绕开了多轮均载的难题，单摆线轮配合针销传动，对3D打印的成型精度宽容度更高，哪怕是FDM工艺打印的PLA材质零件，只要层厚控制在0.2mm以内，不需要二次打磨就能完成装配。

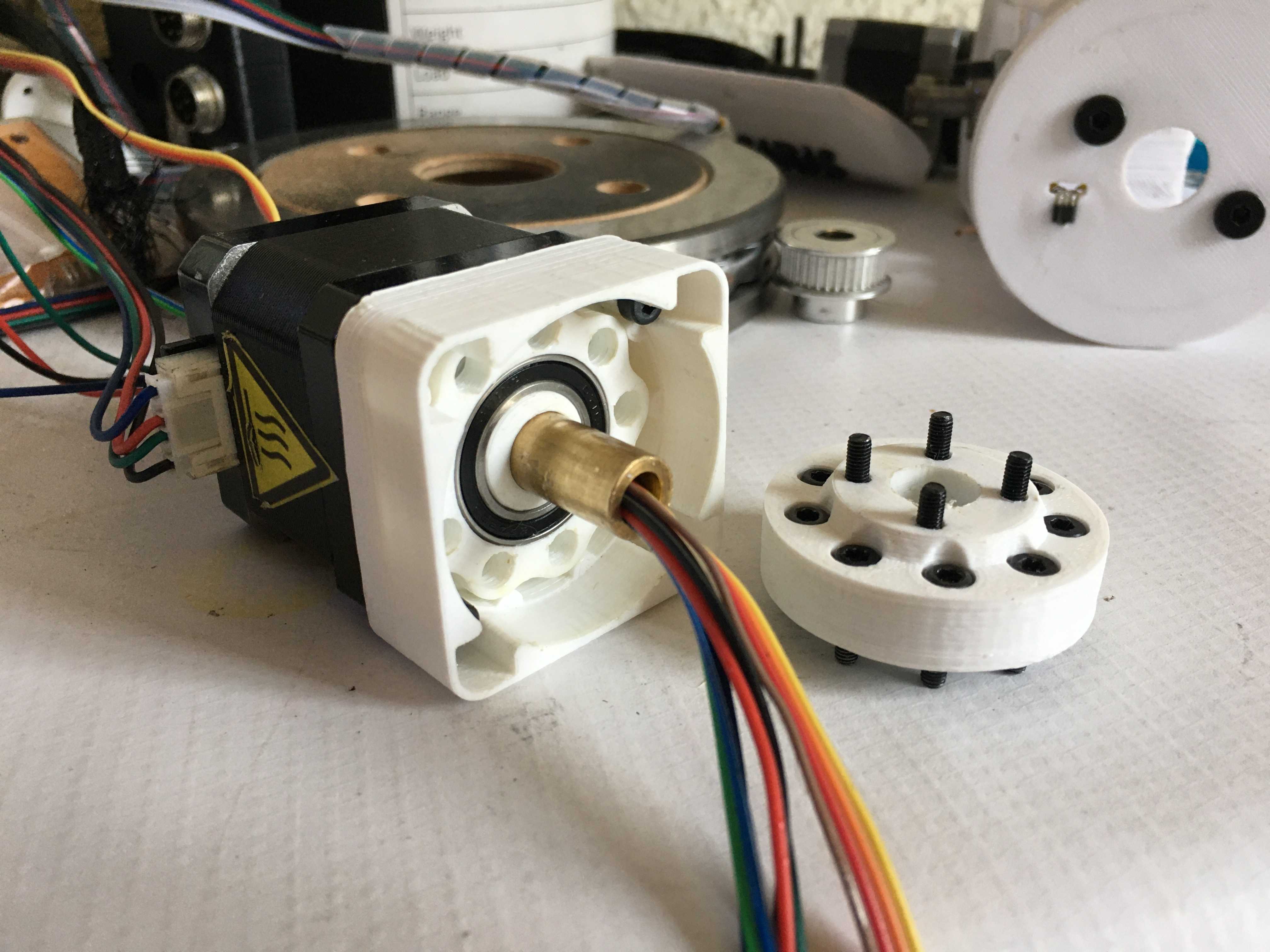

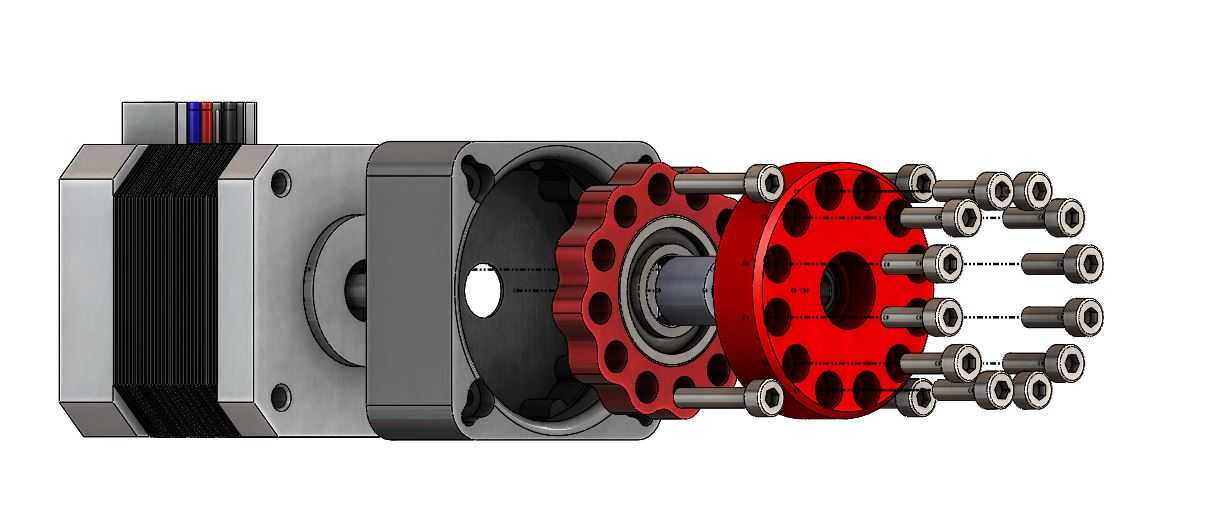

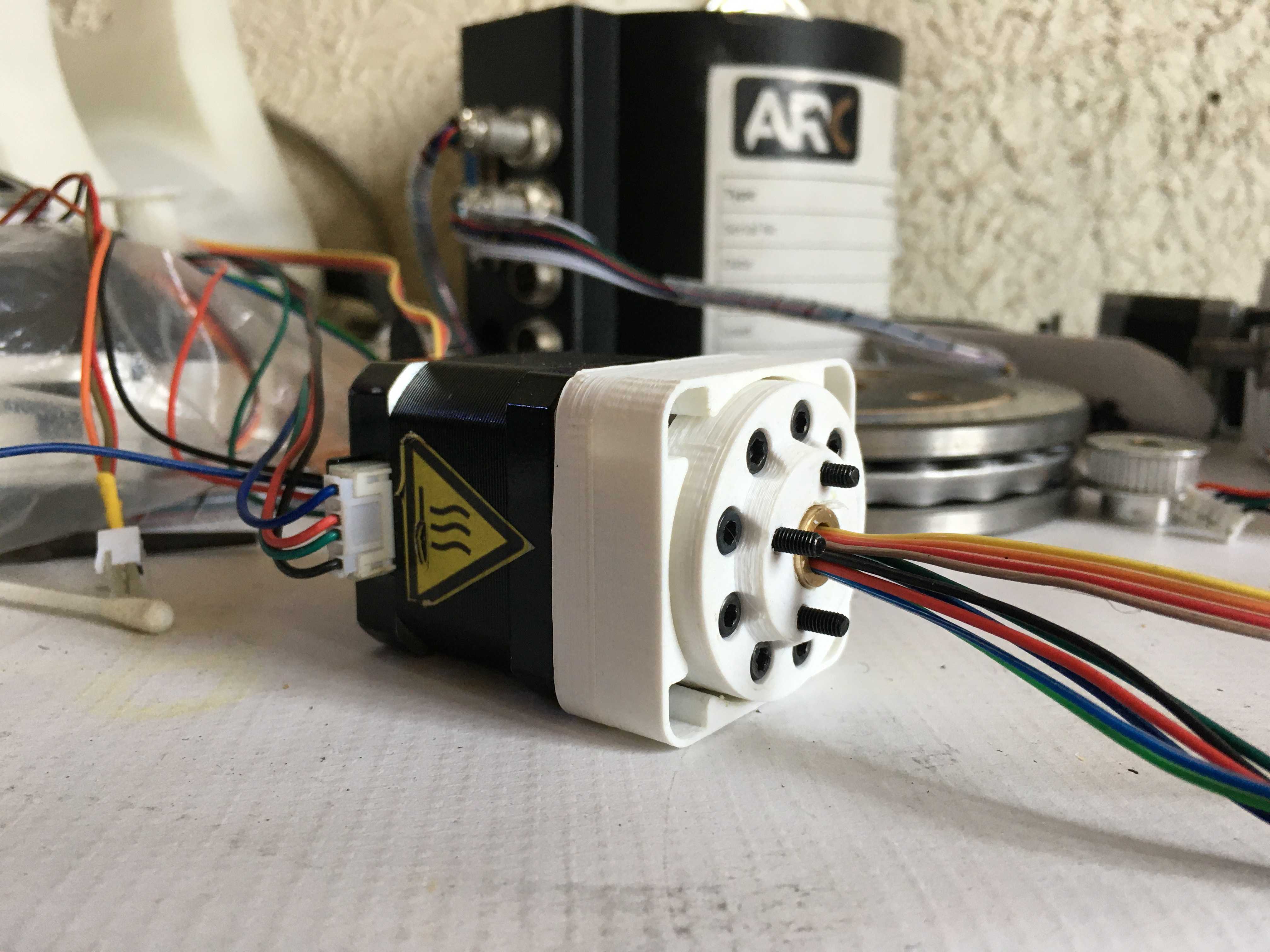

输入端直接对接Nema17电机的输出轴，法兰盘上的安装孔位完全匹配标准42步进电机的安装尺寸，不需要额外做转接件，电机轴插入摆线轮的偏心孔时，偏心距的设计刚好抵消摆线轮公转带来的轴向窜动，输出端的连接法兰做了密集的通孔阵列，既能直接连接负载盘，也能适配不同规格的联轴器，不需要额外加工转接法兰。

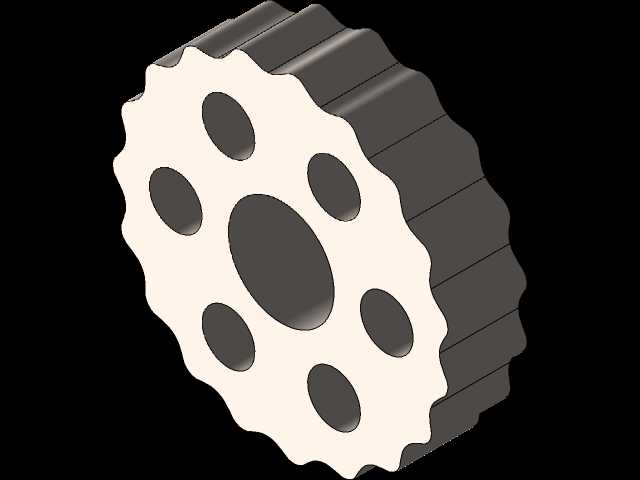

针销和摆线轮的啮合间隙预留了0.1mm的公差带，刚好抵消FDM打印时的材料膨胀量，不会出现转动卡滞的问题，同时摆线轮上做了均匀的减重孔，既减少了打印耗材的用量，也降低了转动惯量，高速运转时不会因为偏心质量带来额外的振动。输出端的轴承位做了0.05mm的过盈配合设计，打印完成后只需要用台钳轻压就能把轴承压入到位，不需要涂胶固定，后期维护拆解也很方便。

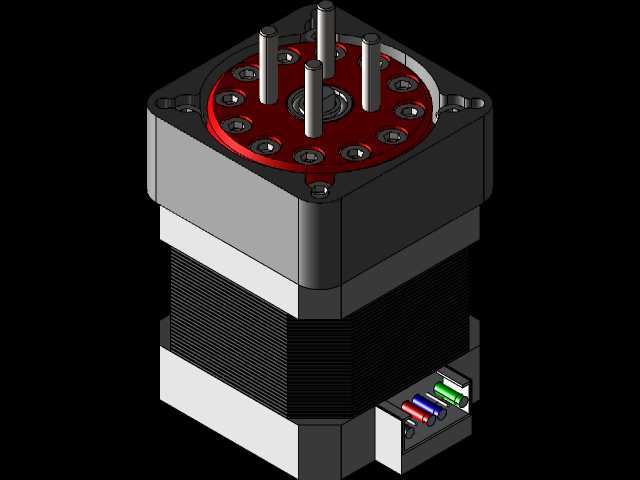

针销的安装孔位在输出法兰上做了等距阵列，每个孔的同轴度公差控制在0.02mm以内，哪怕是桌面级的3D打印机也能达到这个精度要求，不需要上CNC二次加工。箱体的拼接面做了定位止口，两个半壳扣合时不需要反复对齐，拧上螺丝就能保证输入轴和输出轴的同轴度，不会出现偏心扫膛的问题。

传动比固定为12:1，刚好适配小型机械臂关节、桌面传送带、小型旋转工作台的转速需求，步进电机整步驱动时输出端的分辨率能达到0.15度，不需要额外加编码器就能实现精准的角度控制，摆线结构的传动效率比同尺寸的行星减速箱高10%左右，长时间运转时的发热也更小，适合连续工作的桌面自动化设备使用。
