轻木构架电动遥控滑翔机结构设计

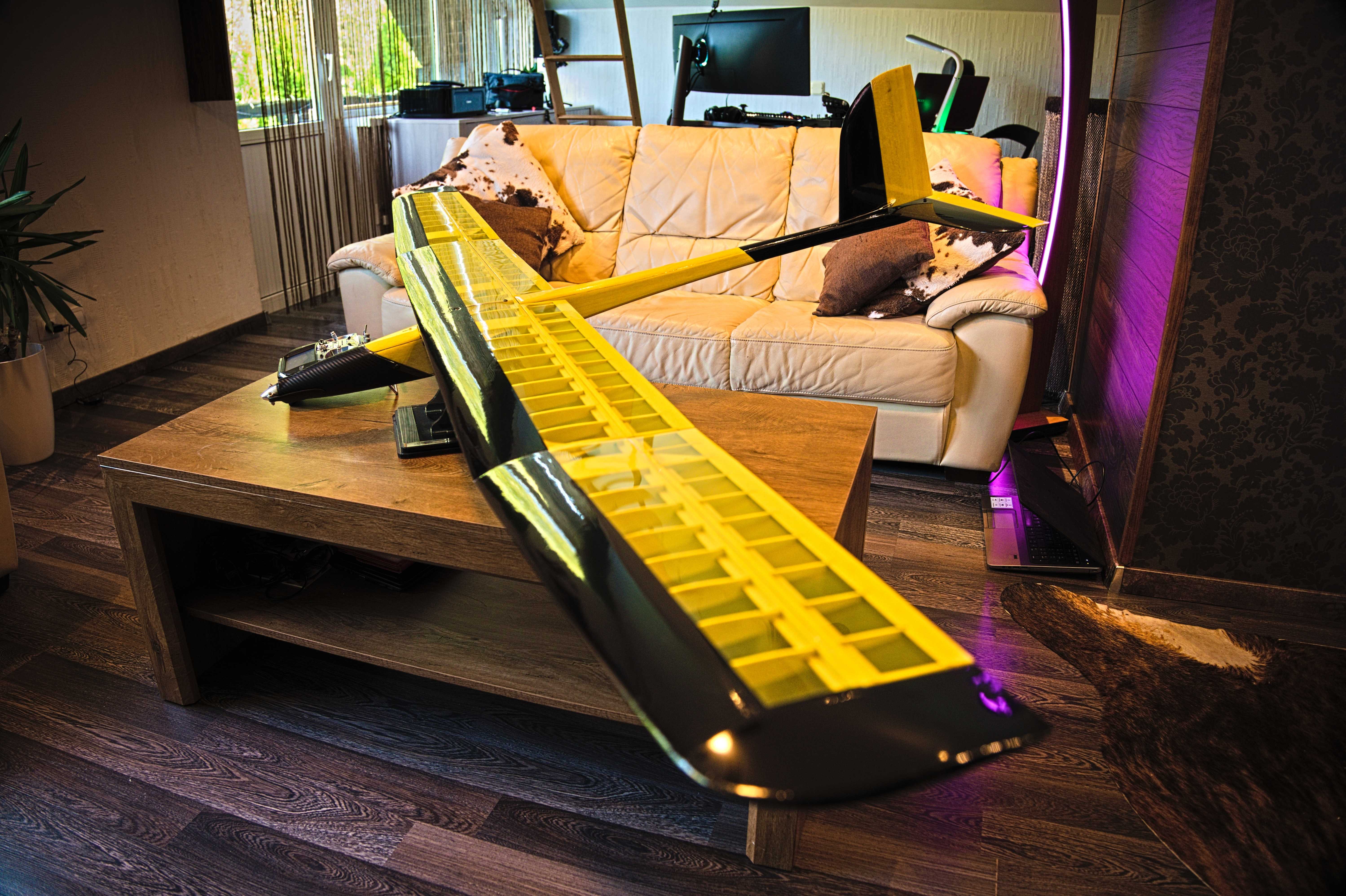

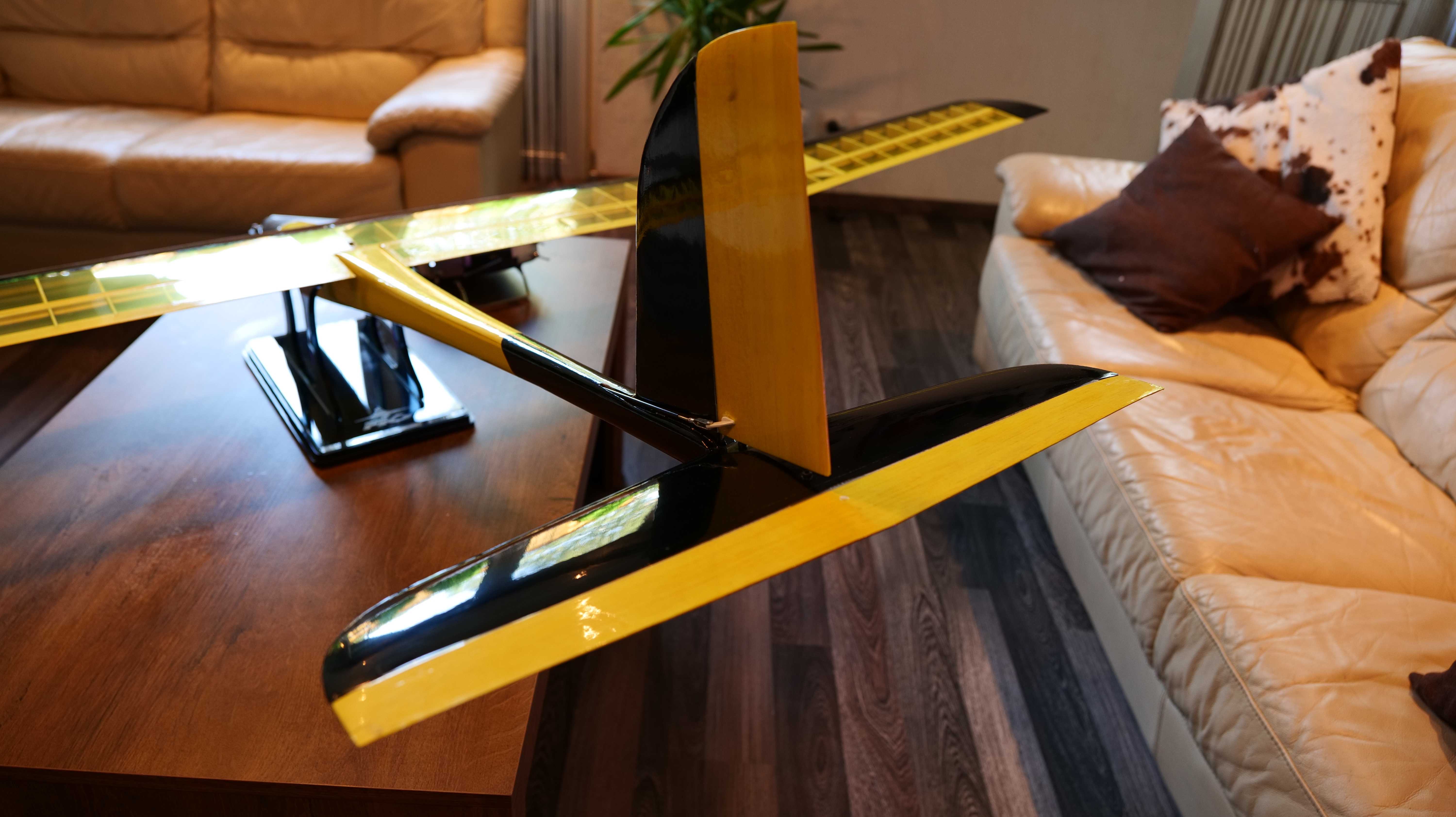

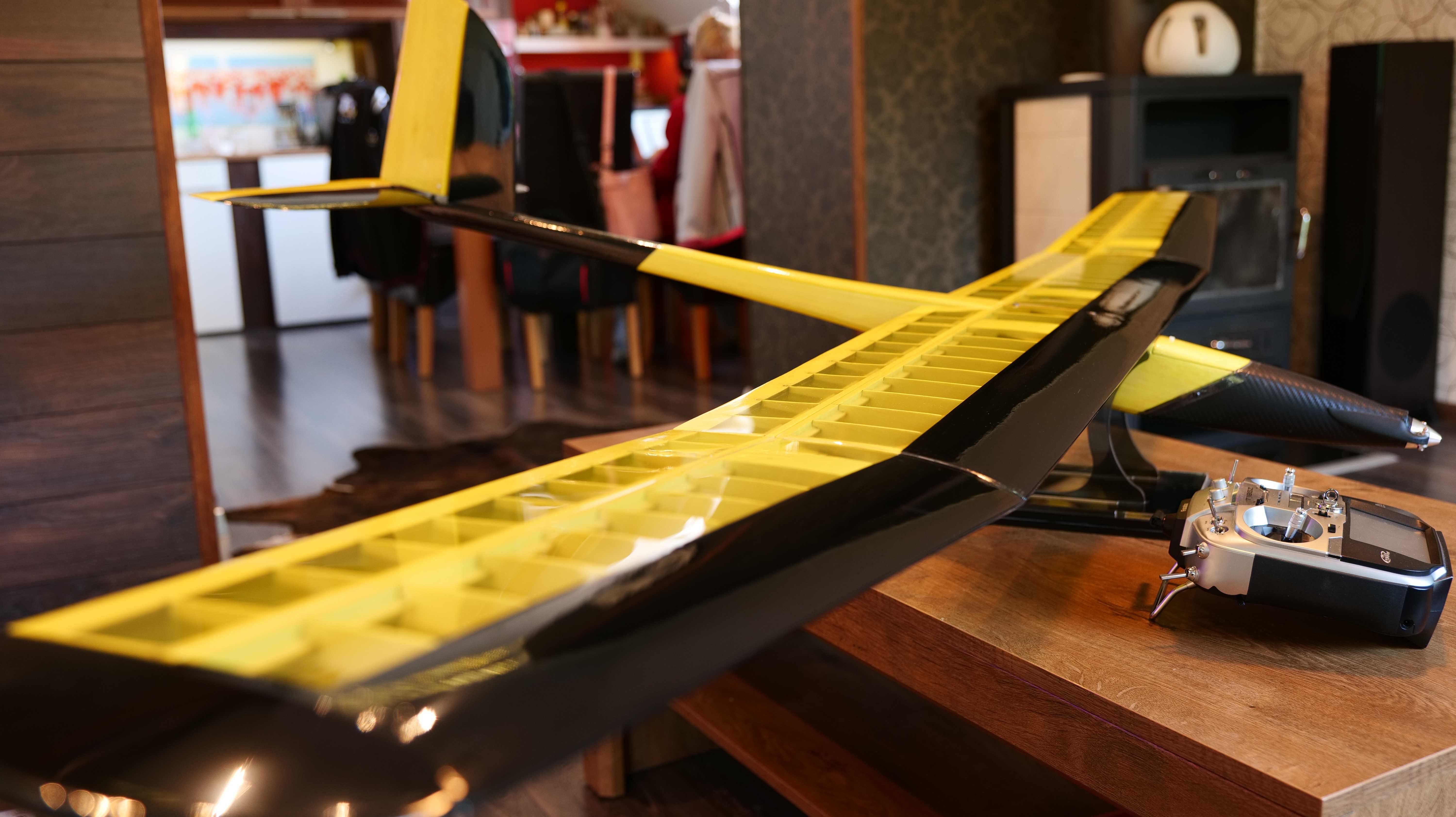

轻木材质的航模加工最容易出现翼肋定位偏差导致的翼型失真问题，这款电动滑翔机的翼肋排布完全贴合克拉克Y翼型的下弧线曲率，每片翼肋的定位卡槽深度控制在0.2毫米公差范围内，和主翼梁的插接不需要额外涂胶就能临时固定，给后续蒙皮覆盖留出足够的调整空间。尾翼部分的垂尾和平尾采用插接式连接，没有采用常见的胶合固定方式，日常运输时可以快速拆卸收纳，垂尾的后缘特意做了1.5度的外倾补偿，抵消动力电机运转时产生的反扭力矩，飞行时不需要频繁微调方向舵就能保持直线航向。机身中段的电机座预留了三个不同孔距的安装位，适配2204到2212区间的常用外转子无刷电机，座体周围做了三角形的轻木加强筋，避免大油门拉力拉扯导致电机座松脱，电池舱的位置刚好设计在机翼前缘的投影正下方，调整不同容量电池时只需要前后小幅移动就能快速找到整机重心，不需要额外添加配重块。机翼的翼尖做了轻微的上反角设计，上反角度控制在3.2度，既保留了足够的横侧安定性，又不会因为上反过大损失滑翔时的升阻比，机翼和机身的连接采用尼龙插销结构，插销孔周围贴了1毫米厚的航空层板加强，粗暴着陆时不会出现翼根断裂的问题。机身蒙皮采用传统的热缩蒙皮工艺，翼肋之间的蒙皮张紧度特意做了差异化调整，机翼中段的蒙皮张紧度更高，维持翼型的刚性，翼尖部分的蒙皮留了轻微的余量，飞行时遇到紊流可以产生微小的形变卸除冲击力，尾翼的操纵面铰链采用斜切蒙皮一体铰接，没有使用额外的塑料合页，操纵间隙小于0.1毫米，舵面响应没有虚位。起落架采用单轮前置布局，安装位置刚好在重心前方15毫米处，滑跑起降时不会出现拿大顶的情况，起落架的钢丝直径选了2毫米的弹簧钢，硬着陆时可以产生形变吸收冲击力，不会直接把冲击力传递到机身结构上。整机的所有胶合位置都做了倒角处理，胶水涂布面积比常规设计大了30%，但是整体重量反而比同级别滑翔机轻了12克，滑翔比可以做到1比12以上，动力关闭状态下也能利用热气流长时间留空。
