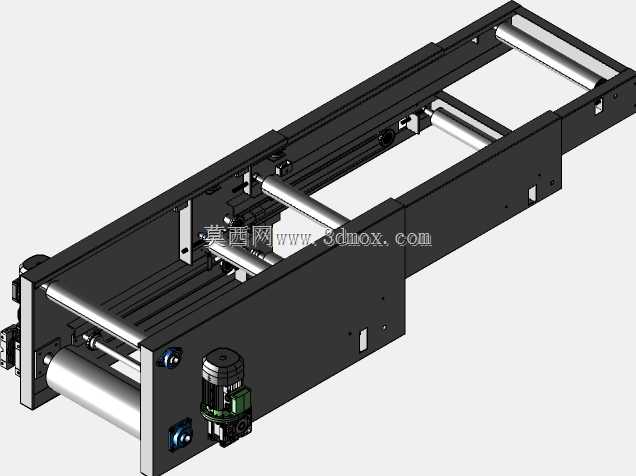

可伸缩窄幅辊筒输送机构设计

窄幅工位间的物料转运一直是车间布局里的隐性痛点，固定长度的输送设备要么挤占操作空间，要么够不到上下料工位的衔接位，硬接过渡板还容易卡料掉件，这款伸缩输送结构刚好掐中了这类场景的核心矛盾。侧框采用双层嵌套的滑槽设计，内层滑动架的导轨接触面做了铣削让位，没有用常见的外置滑块外挂结构，所有滑动配合面都藏在框体内部，车间里的切削碎屑、包装粉尘很难掉进摩擦副里，日常维护只需要定期往注油孔打锂基脂就行，不用频繁拆洗滑块。辊筒的排布没有做等距均分，固定段靠近驱动端的辊筒间距缩小了12mm，刚好避开驱动电机的安装凸台，伸缩段的辊筒两端都做了缩径处理，抽拉过程中不会和侧框内壁发生剐蹭，哪怕伸缩行程拉到最大，相邻辊筒的间隙也不会超过物料最小支撑尺寸，不会出现小件卡进辊缝的情况。驱动侧的减速电机直接贴装在固定端框的外侧，没有额外伸出安装支架，电机轴和主动辊的联轴器用的是抱紧式结构，找正的时候只需要拧动端框上的两个顶丝就能调整同轴度，不用拆整段侧框找正。侧框上的安装孔做成长圆孔，现场对接工位的时候可以微调输送面的高度差，不用重新打孔攻丝，哪怕地面有轻微不平，拧动支撑脚就能找平，不用垫垫片凑高度。伸缩锁止用的是弹簧插销，插销头做了倒角导向，拉到指定行程的时候插销会自动卡进定位孔，不用人工对准孔位，单手就能完成伸缩长度的调整，插销的受力方向垂直于伸缩方向，满载输送的时候也不会出现脱销回缩的情况。辊筒表面做了硬质阳极氧化处理，摩擦系数足够带动纸箱、塑料周转箱这类常见物料，不会出现打滑丢转的情况，表面硬度够高，偶尔有金属边角料刮过也不会留下深划痕，不用频繁更换辊筒。
