食品加工用Z型爬坡上料输送设备

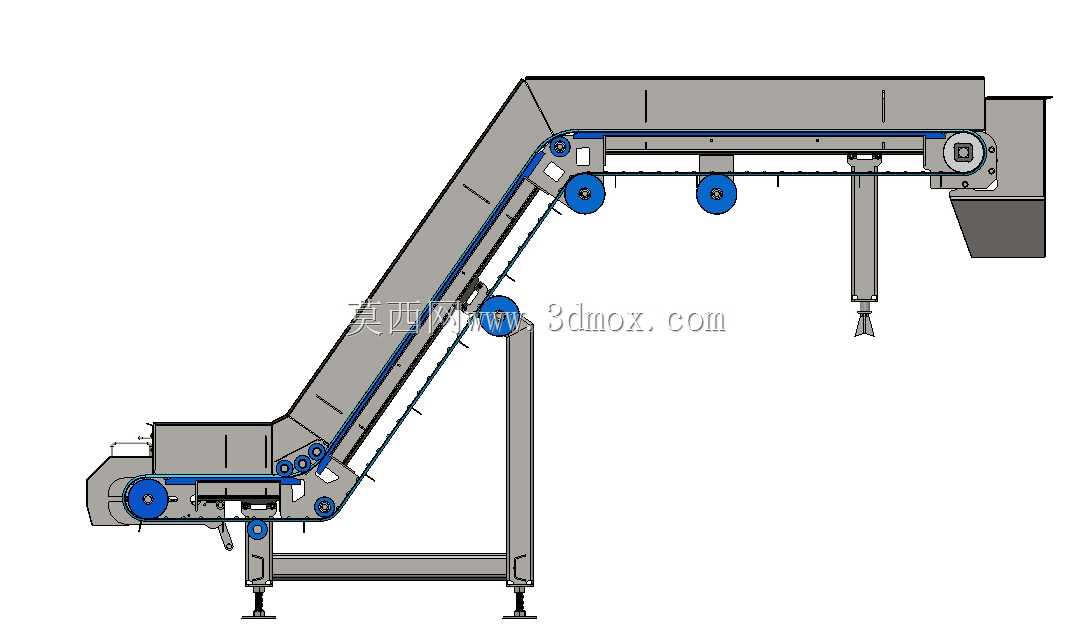

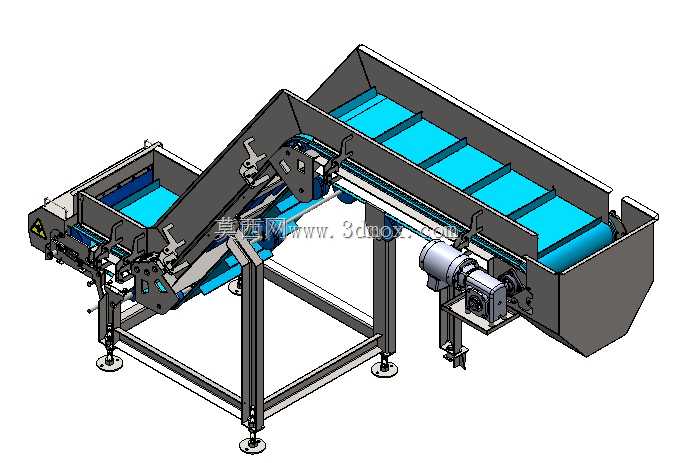

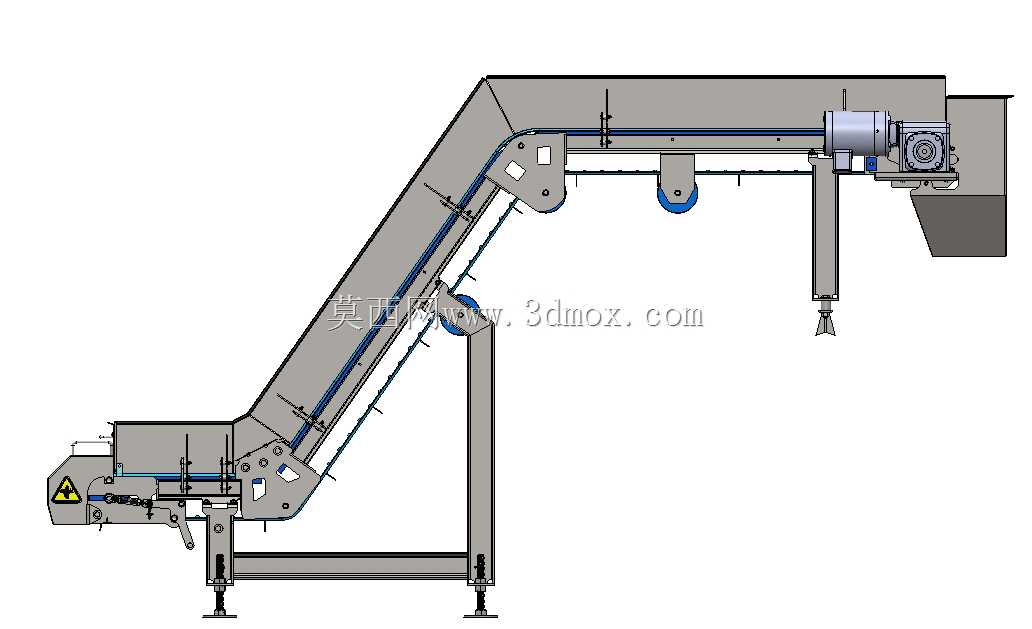

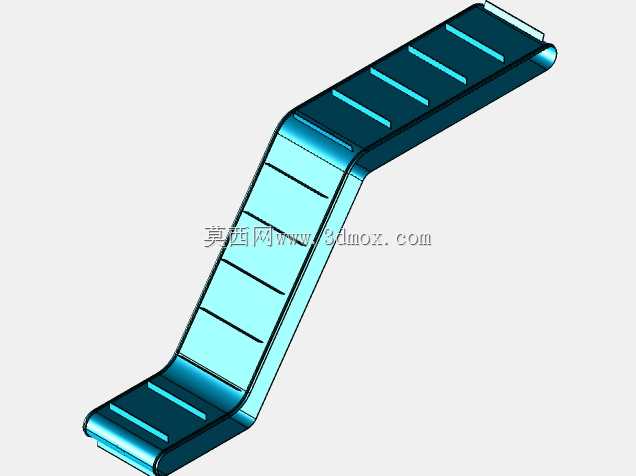

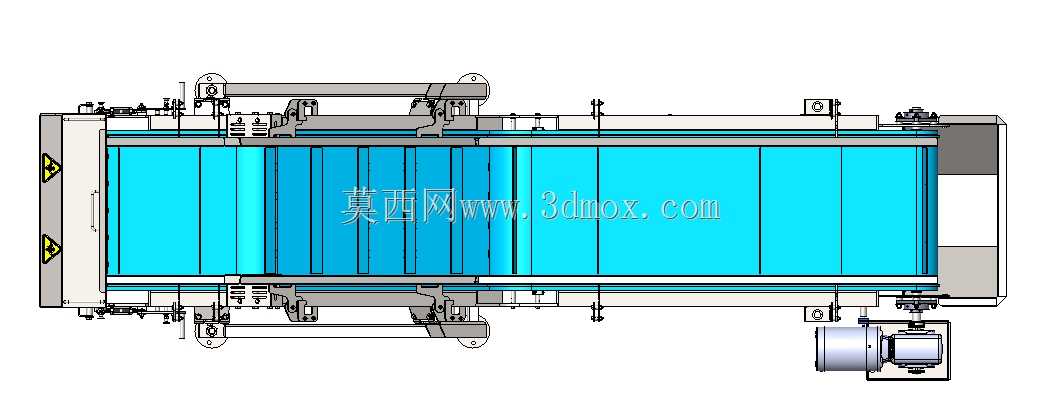

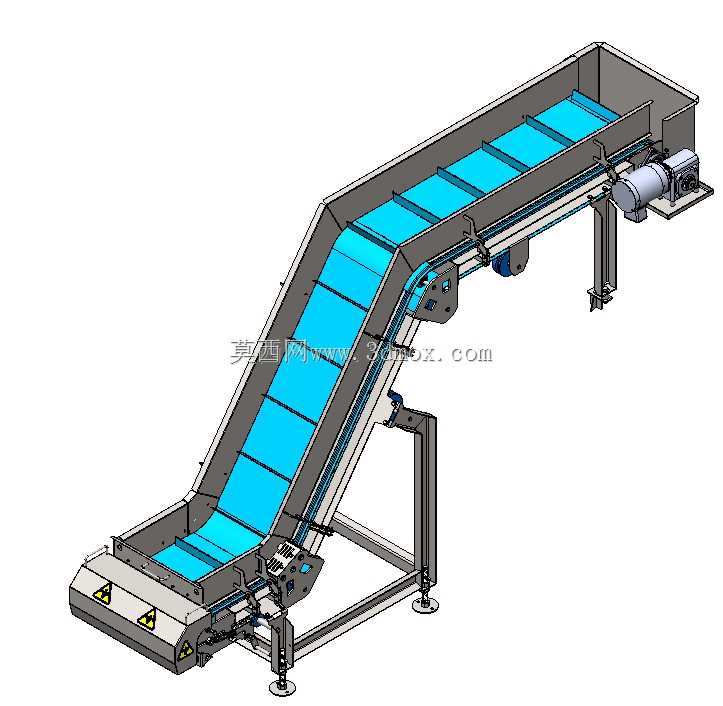

食品加工车间的物料转运一直存在高差衔接的痛点，常规水平输送机无法完成低位料箱到高位加工工位的连续送料，斗式提升机又容易出现物料卡滞、碎料率高的问题，这款Z型输送结构刚好能匹配这类场景的实际需求。倾斜段的裙边挡板做了分段式折弯处理，每块挡板和蓝色皮带的贴合处预留了0.2mm的压缩余量，避免长期运行后皮带反复弯折出现开裂，同时挡板边缘做了圆弧倒角，不会刮蹭输送的袋装、散状食品物料，减少物料残留在输送面上的概率。机架采用的是分段式方管焊接结构，水平进料段、倾斜提升段、水平出料段的连接法兰处都做了定位销孔，现场装配时不需要反复调校同轴度，支腿底部配置的可调脚杯能适应车间地面±15mm的高度差，哪怕地面有轻微倾斜也能把整机调至水平，避免皮带运行时出现跑偏的问题。驱动端的减速电机直接安装在出料段的侧方机架上，输出轴和主动辊筒采用胀套连接，没有键槽的应力集中问题，后期维护拆卸时不需要用拉马反复敲击，不会损伤辊筒的配合面。回程段的托辊排布做了加密处理，倾斜段每300mm就设置一组平行托辊，避免皮带重载时出现下塌蹭到机架的情况，托辊两端的轴承座都做了密封防尘设计，能阻挡食品车间的面粉、糖粉这类细小微粒进入轴承，延长轴承的更换周期。进料端的导料板和皮带之间的间隙可以通过侧边的调节螺栓微调，针对不同粒径的散料都能做到不漏料，导料板表面做了镜面抛光处理，物料不会粘附在板面上，日常清理只需要用高压水枪冲洗就能完成，不需要拆卸额外的护板。整机的外露边角都做了圆角钝化处理，没有尖锐的焊渣和毛刺，符合食品加工设备的卫生安全要求，不会在操作人员巡检时出现刮蹭受伤的隐患。
