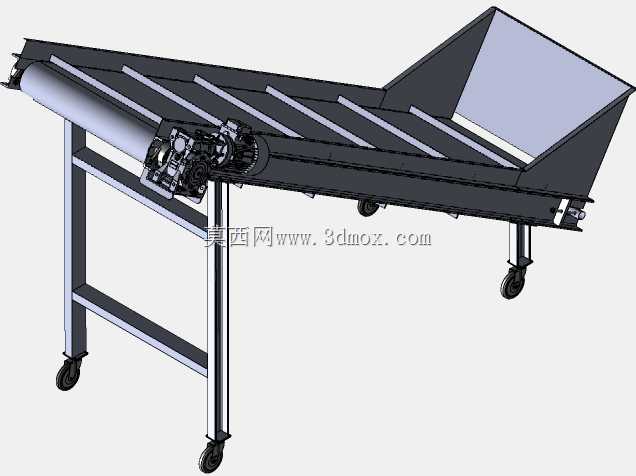

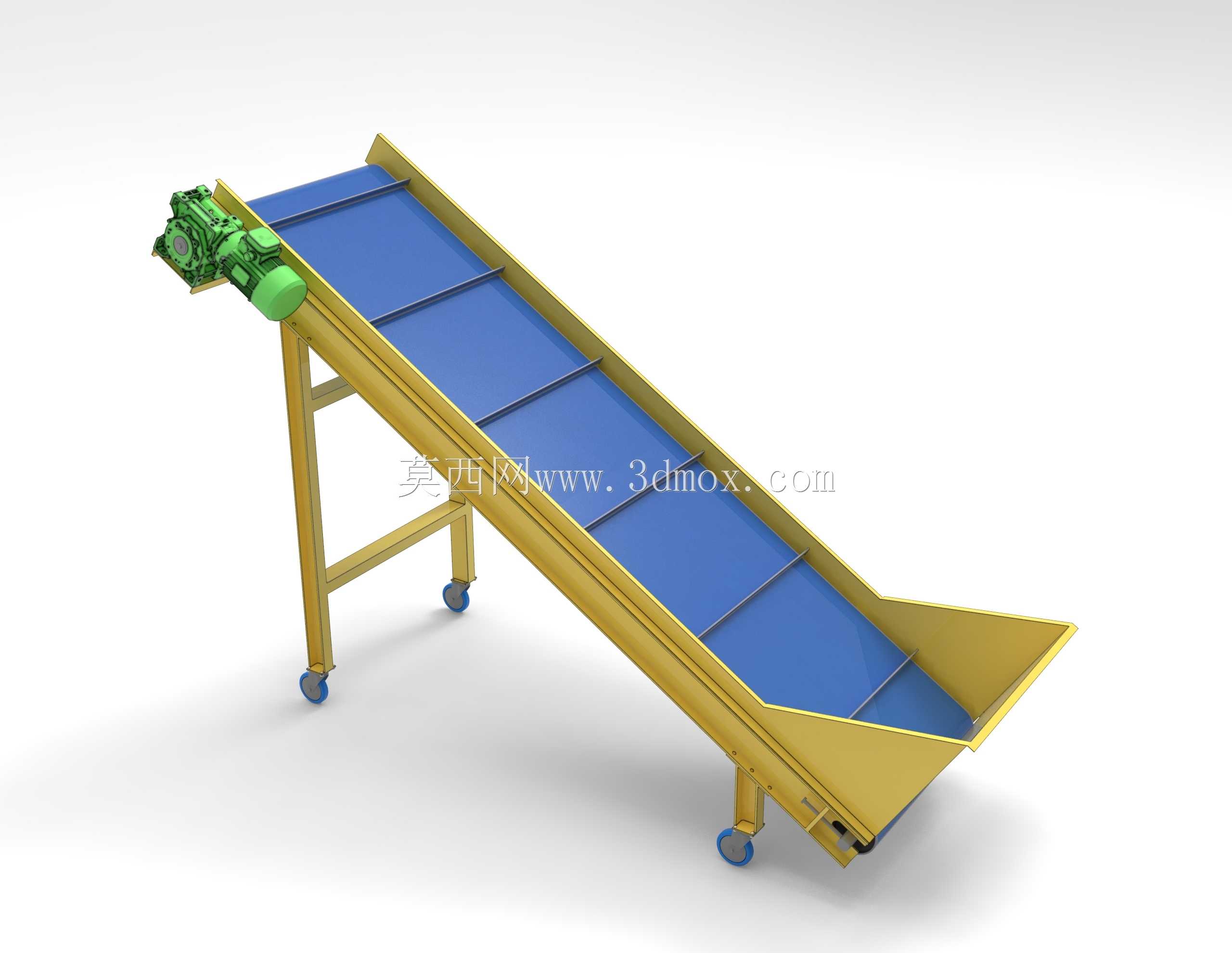

带移动脚轮的倾斜式皮带输送装置

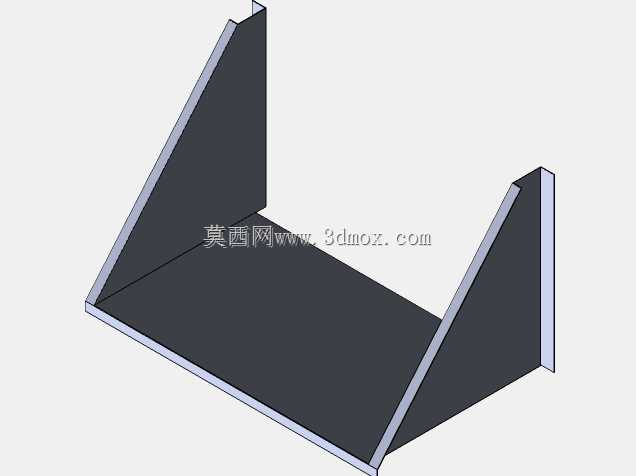

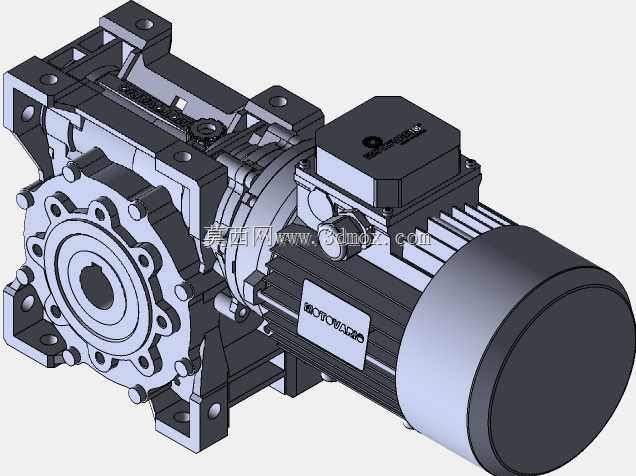

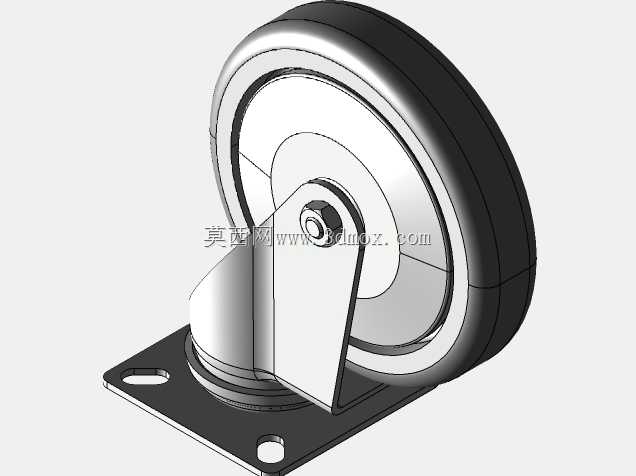

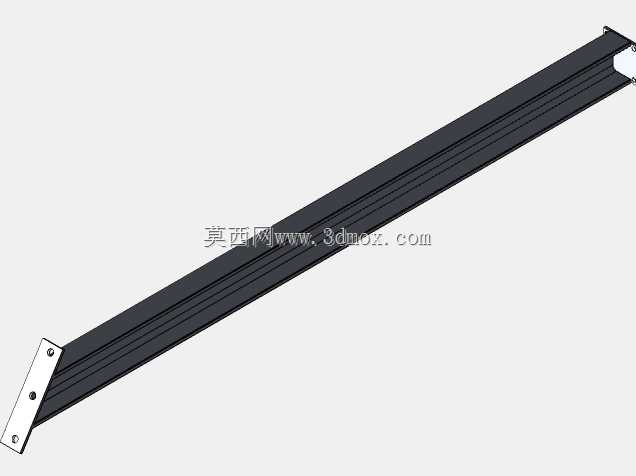

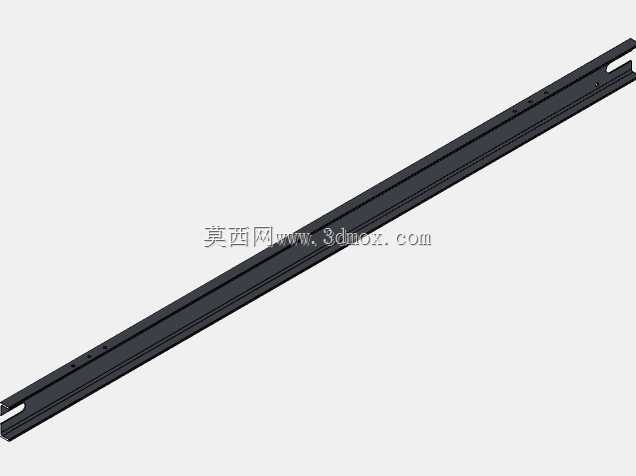

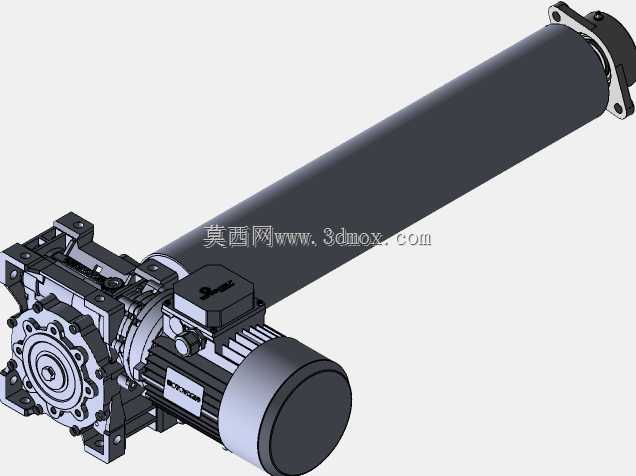

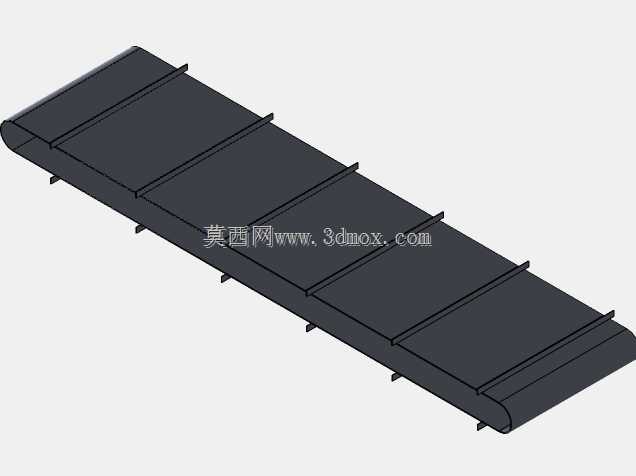

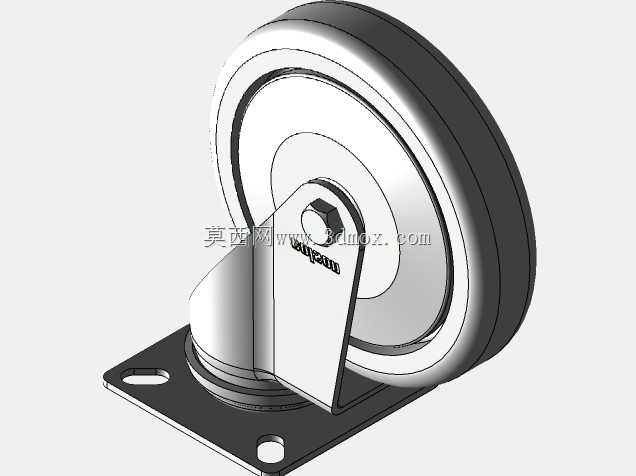

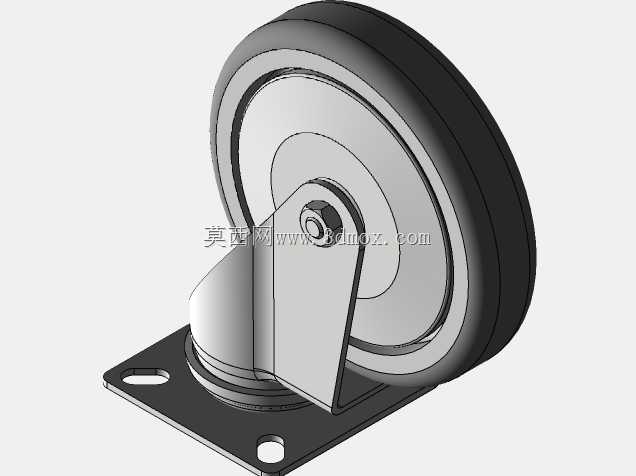

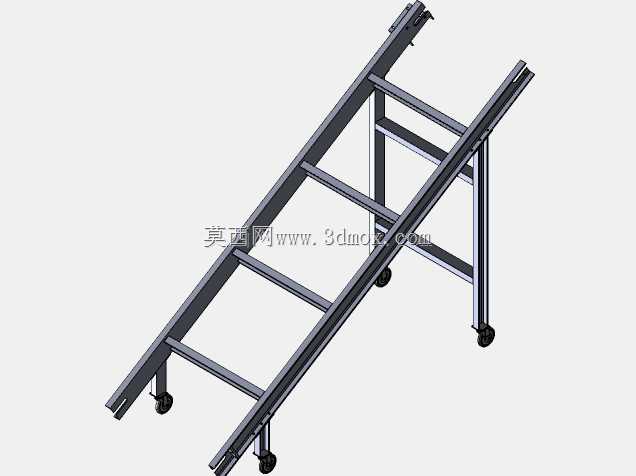

车间零散小物料的转序上料，一直是零散加工点位的痛点，固定安装的输送设备没法跟着临时工位挪动，人工搬运小筐装的散料效率低还容易撒漏，这款倾斜式移动输送结构刚好戳中这类场景的需求。机架采用方管焊接的框架结构，没有多余的冗余设计，倾斜角度卡在小物料自然下滑的临界值以下，避免颗粒状物料在皮带上反向滚落，进料端做了加宽的敞口导料槽，不用刻意对准落料点，人工倒料的时候哪怕有偏差，物料也能顺着导料槽滑到皮带面上，不会从侧边撒漏。底部四个万向脚轮的安装位置特意做了内收处理，不是直接焊在机架最外端，推过车间地面的伸缩缝、小坎的时候，脚轮不会卡缝，也不会因为突出机架剐蹭到周边的料箱。驱动端的减速电机直接侧装在机头位置，没有额外做复杂的传动连接结构，省去了联轴器、过渡轴的装配公差累积，皮带张紧结构藏在机尾的滚筒座里，不用拆开侧边护板就能拧螺栓调整张紧度，日常维护的时候不用蹲在地上拆一堆紧固件。皮带表面做了分段的挡条，不是整面的防滑纹，小物料落在挡条之间的格段里，爬坡的时候不会顺着皮带往下滑，挡条高度刚好适配常见的塑料颗粒、小五金件的尺寸，不会因为挡条过高卡料。支腿的横向连接杆没有做在最低位置，离地面留了足够的间隙，推过车间地面的凸起管线、清扫的积尘堆的时候不会刮蹭，整个机架的焊接位置都做了打磨过渡，没有尖锐的焊渣棱角，车间里临时挪动的时候不会勾挂工人的工作服。出料端的溜槽做了向下的小折边，物料抛落的时候不会顺着机架背面往下掉，直接对准下方的接料设备入口，不用额外加接料挡板。
