自行车车架跳汰工装SolidEdge三维设计

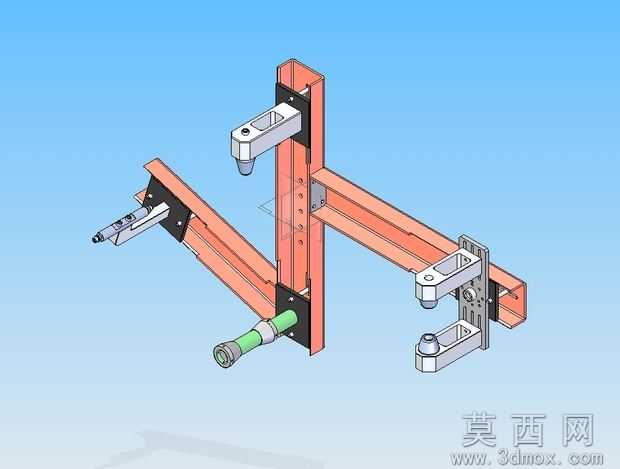

本模型为自行车车架跳汰加工专用工装的完整三维设计成果，建模阶段采用SolidEdge软件完成全参数化构建，首先依据自行车车架管材的标准管径、焊接点位的空间坐标，先绘制各定位基准的二维草图，通过拉伸、切除、装配约束等命令逐步搭建主体框架结构，所有安装孔位、夹持接触面的尺寸均关联全局参数表，修改管材规格时可同步调整工装定位尺寸，无需重复建模，大幅提升设计迭代效率。参数设计层面，工装的竖向支撑梁采用标准型钢截面参数，横向悬臂的伸出长度适配常见山地车、通勤车的车架轴距范围，四个夹持定位头分别对应车架头管、中管、后下叉、后上叉的装夹位置，每个定位头的压紧行程预留15mm调节余量，可兼容管壁厚度1.2mm-3mm的不同材质车架管材，定位销的同轴度公差控制在0.02mm以内，保障焊接加工时的车架形位精度。渲染材质部分，主体型钢框架赋予橙红色喷塑金属材质，模拟实际工装的防锈喷涂表面质感，夹持模块、定位压头赋予银灰色磨砂合金钢材质，操作手柄处赋予绿色防滑橡胶材质，背景采用渐变天蓝色衬托结构细节，所有材质的反光度、粗糙度参数均参照实物调校，渲染效果可直接用于生产方案展示与加工交底。结构原理上，该工装通过多点位刚性定位限制车架的六个自由度，焊接作业时可避免管材移位变形，悬臂式结构预留充足的焊接操作空间，操作人员可从多个角度完成焊缝施工，无需反复拆装工件，定位压头采用快拆式锁紧结构，装夹单个车架的耗时可控制在30秒以内，有效提升车架焊接工序的加工效率。软件兼容方面，模型除原生SolidEdge格式外，同时导出通用STEP中间格式，可兼容SolidWorks、UG、Pro/E、CATIA等主流三维设计软件打开编辑，也可导入CAM软件生成加工代码，直接用于工装零部件的数控铣削、钻孔加工。研发教学应用层面，该模型可作为自行车生产工装设计的教学案例，帮助学习者掌握焊接工装的定位基准选择、公差分配、参数化建模方法，也可用于自行车制造企业的新工艺研发，通过虚拟装配验证工装的装夹干涉情况，提前优化结构设计，减少实物试错的成本投入，同时也可供职业院校机械设计专业开展工装设计课程的实训教学使用。
