室内非UL额定金属控制箱壳体结构

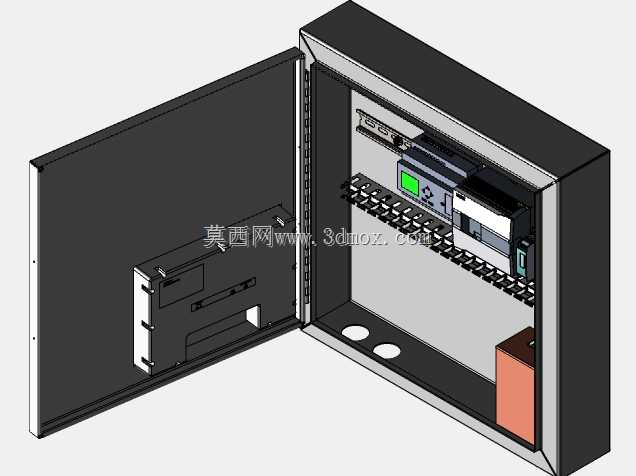

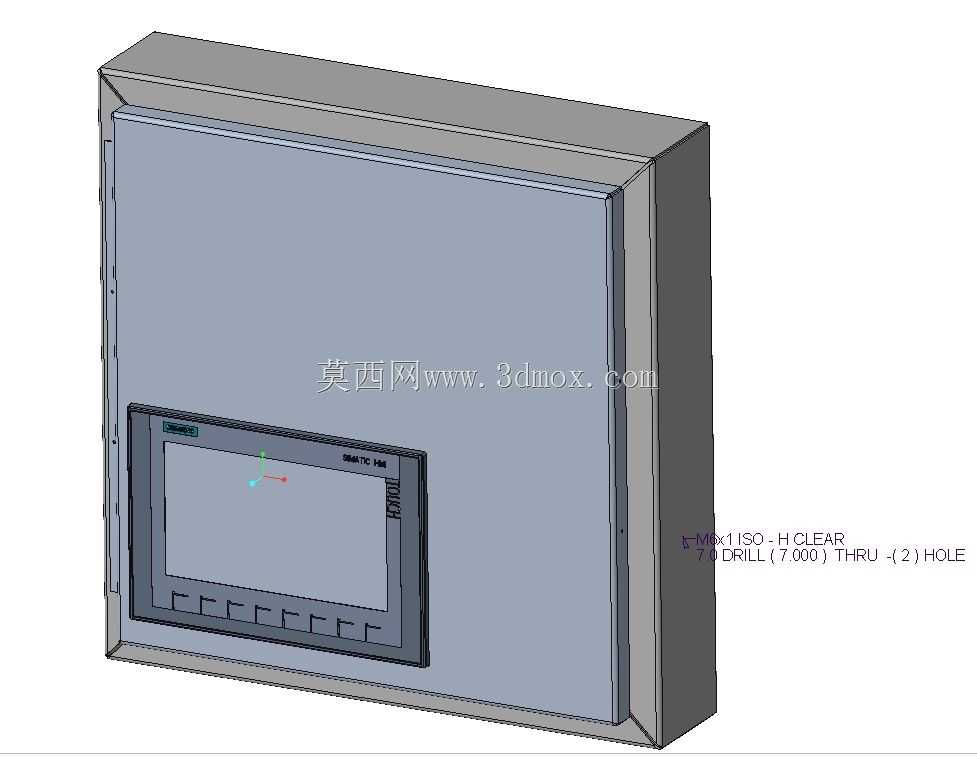

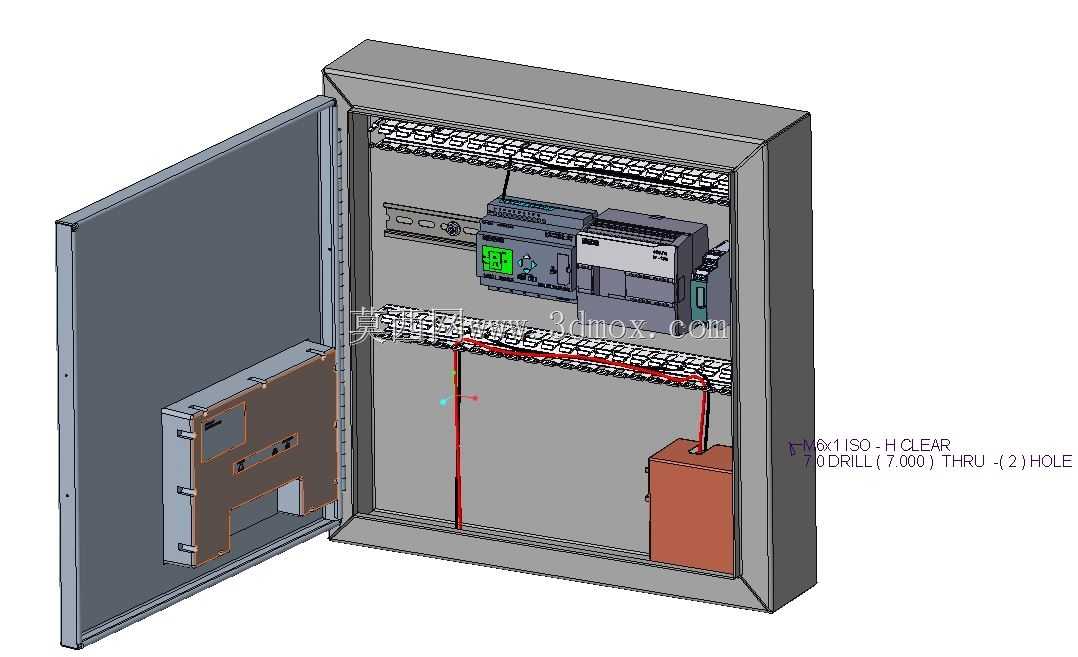

常规室内电控箱壳体加工时，常遇到钣金折弯后柜门与箱体贴合缝隙不均、内部导轨安装位偏移导致元件卡装不到位的问题，这款金属壳体在结构设计阶段就针对这类加工痛点做了针对性调整。箱体内壁预留的导轨安装槽位，在折弯工序前就通过数控冲床完成定位孔加工，孔位公差控制在0.1mm以内，避免后期焊接导轨时出现位置偏差，保证S7-1200控制器这类标准DIN导轨元件能顺滑推入卡紧，不会出现卡滞或松脱的情况。柜门内侧的安装凸台做了沉台处理，装配密封胶条时能完全嵌入槽内，关门后胶条压缩量均匀，既满足IP65的触控屏安装防护要求，又不会因为胶条过度压缩导致柜门变形关不严。箱体底部的两个穿线孔做了翻边处理，翻边高度3mm，边缘打磨光滑无毛刺，穿线时不会划伤线缆绝缘层，同时翻边结构能增加孔位强度，安装电缆防水接头时不会因为拧紧力矩导致孔位变形。电源模块的安装位单独做了加强筋冲压，因为电源模块重量比普通PLC元件大，普通平板钣金长期承重容易出现凹陷变形，加强筋沿着模块安装孔周边排布，不用额外增加衬板就能提升局部承重能力，减少焊接工序的同时降低整体重量。箱体内壁的屏蔽层搭接位做了凸点设计，装配铜箔屏蔽层时凸点能刺破氧化层保证导电连续性，不用额外打磨接触面，提升电磁屏蔽效果的同时减少现场装配工作量。柜门与箱体的铰链安装位做了腰型孔设计，装配时能微调柜门上下左右位置，抵消钣金折弯产生的角度误差，保证柜门关闭后四周缝隙均匀，锁扣能精准扣合不会出现错位卡滞。箱体内侧的边角处做了圆角过渡处理，避免装配人员布线时被锋利边角划伤，同时圆角结构能分散钣金折弯时的应力，减少折弯处开裂的风险。触控屏的安装开孔周边做了一圈压筋，提升开孔区域的结构强度，安装触控屏时拧紧固定螺丝不会导致面板凹陷，保证屏幕安装后平整无变形。
