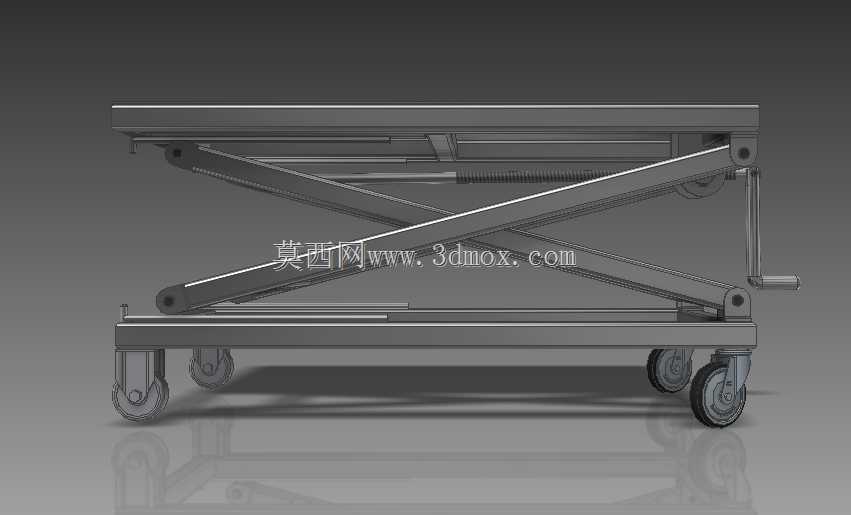

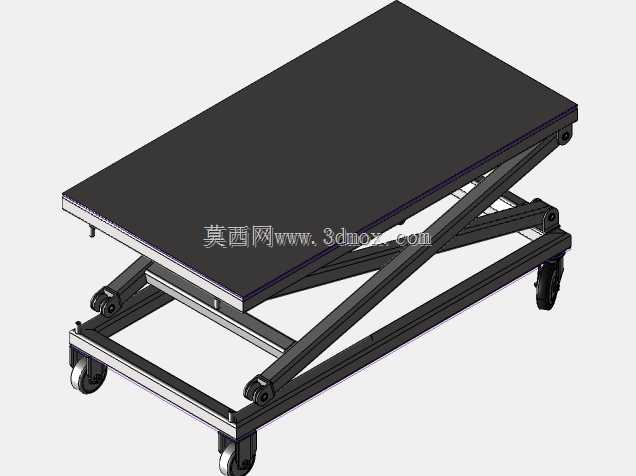

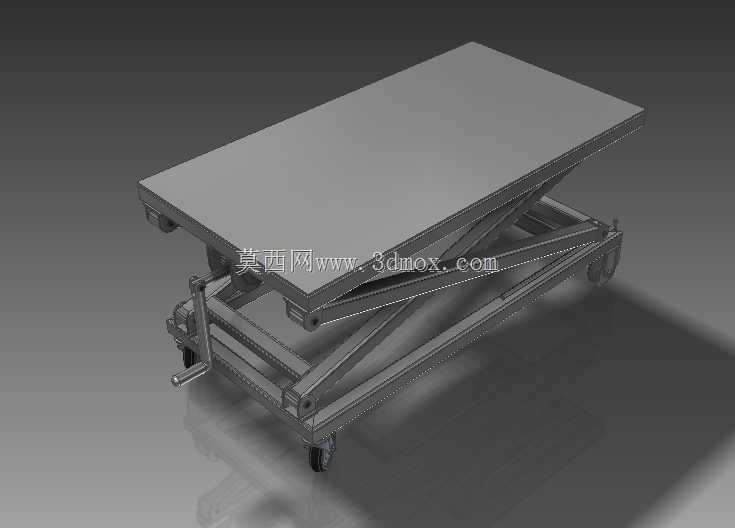

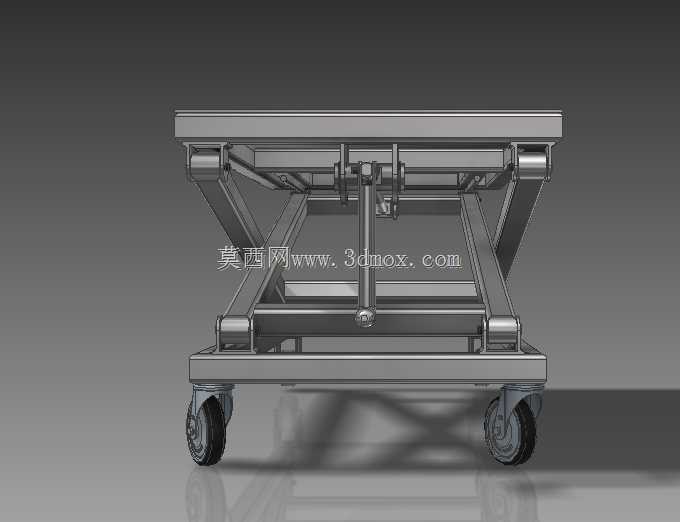

移动式剪叉液压升降作业平台结构

车间内短距离转运重型工件时，常规固定升降台无法适配多工位切换需求，脚轮搭配剪叉支撑的组合常出现承重后轮架变形、升降过程台面偏移的问题，这款移动式剪叉升降结构在铰接点的公差配合上做了针对性调整。剪叉臂的交叉铰接位置没有采用常规的间隙配合，而是给销轴预留了0.02mm的选配公差，每对剪叉臂的铰接孔都做了同轴度校准，避免升降过程中臂体出现卡滞或单侧受力偏磨的情况。底部的脚轮安装座没有直接焊接在底架上，而是增加了一块8mm厚的加强筋板，筋板与底架主梁采用满焊工艺，焊后做去应力处理，避免满载移动时焊缝开裂。台面底部的支撑框架采用矩形管拼焊，四个角位额外增加了三角形加强块，分散台面承载时的集中应力，即使台面边缘放置较重的工装夹具，也不会出现台面局部下凹变形。液压油缸的安装支座做了腰型孔设计，装配时可以微调油缸的安装角度，补偿焊接过程中产生的支座位置偏差，保证油缸推力始终沿剪叉臂的受力方向传递，减少侧向力对油缸密封件的磨损。剪叉臂的两端滑块采用尼龙材质，相比金属滑块运行噪音更低，同时不会刮伤臂体表面的防锈涂层，滑块与臂体的接触面预留了润滑脂槽，日常维护时只需注入少量润滑脂就能保证滑动顺畅。底部的四个支撑脚在升降作业时可以旋出接触地面，分担脚轮的承重，支撑脚的螺杆采用梯形螺纹，自锁性能更好，即使在略有坡度的车间地面，也能保证平台作业时不会出现滑移。台面边缘做了圆角钝化处理，避免转运过程中刮碰工件或操作人员，台面表面预留了工装安装的螺纹孔位，可以根据使用需求加装夹具、护栏等附属结构。整套结构的所有铰接销轴都做了淬火处理，表面硬度达到HRC45以上，长期反复升降也不会出现销轴变形或磨损松旷的问题，适配车间内频繁转位、重载举升的日常作业场景。
