链条传动式双层工位升降输送机构

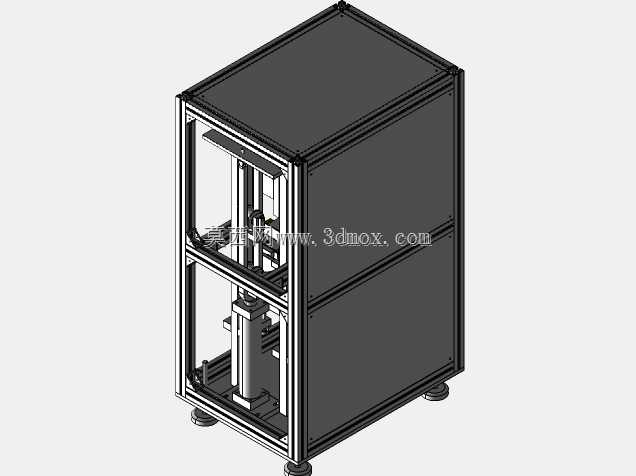

车间产线对接双层倍速链时，常规气缸直顶升降台常出现偏载卡滞、链条跳齿的问题，这款带链条的升降机构在结构设计阶段就针对性规避了这类现场隐患。机架采用欧标4040铝型材拼接，型材槽口内嵌的滑块座没有采用常规的通孔螺栓锁紧，而是在型材拼接处预留了0.2mm的调整间隙，装配时可以通过塞尺微调四个导向柱的平行度，避免升降台上下运行时出现单边蹭导套的问题，不用像焊接机架那样二次铣削加工面，大幅压缩了现场装配的调整工时。

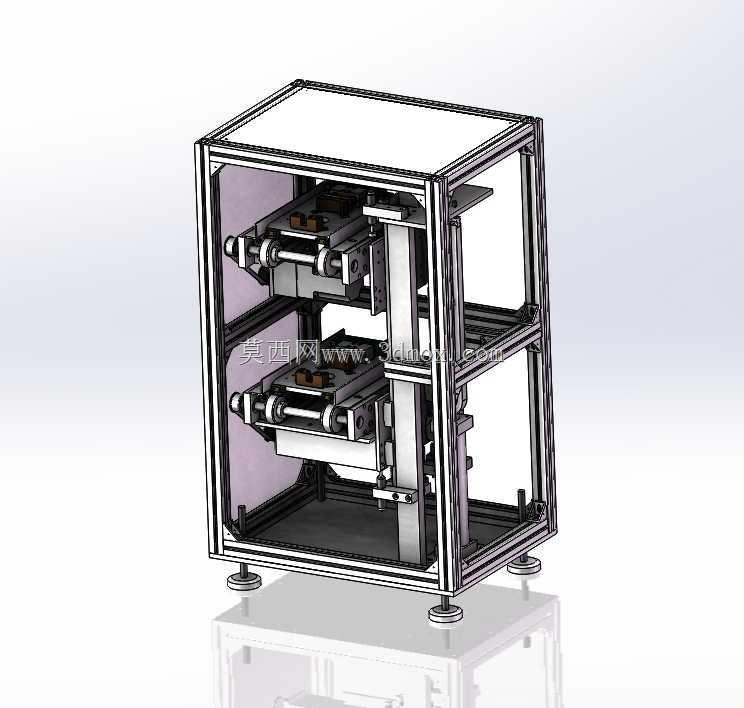

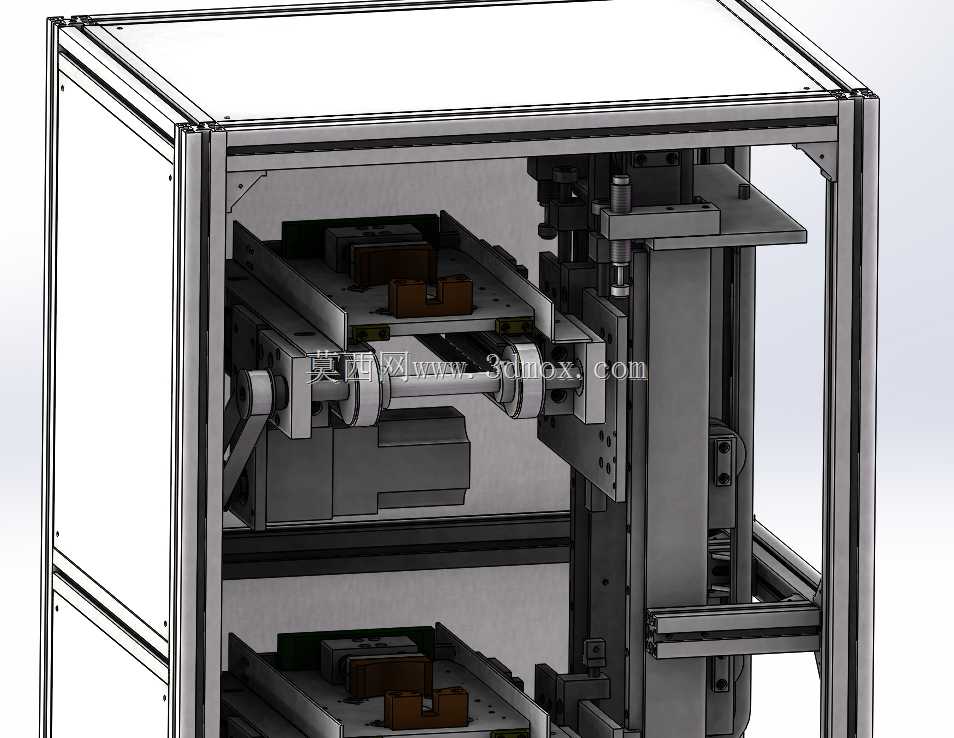

升降台的传动侧没有采用单根链条直接拖拽台板的设计，而是在传动轴两端同步安装链轮，两根链条分别固定在台板两侧的吊点上，传动轴中部通过联轴器与气缸伸出端连接，气缸动作时扭矩通过传动轴同步传递到两端链轮，哪怕台板上放置的工件重心偏移150mm，两侧链条的张紧力差也能控制在8%以内，不会出现单根链条过载拉长、台板倾斜卡料的问题。链条张紧座设计成腰型孔可调结构，不用拆解台板就能从机架侧面完成张紧度调整，日常维护时只需要松开锁紧螺母，用螺丝刀撬动张紧座就能把链条下垂量控制在5mm以内，适配车间三班倒的高频运行工况。

台板上的工件定位块没有直接锁在台板面板上，而是在面板下方预留了T型槽，不同规格的工装托盘只需要更换对应定位块，不用重新打孔攻丝，换型时间能控制在10分钟以内。导向柱采用镀铬硬轴搭配自润滑铜套，铜套外壁开了螺旋油槽，装配时在油槽内填充锂基脂，连续运行三个月都不用额外加注润滑油，不会出现油污滴落污染工件的问题。机架底部安装了四个可调脚杯，地面平整度误差在10mm以内时都能通过脚杯调整台板水平度，不用额外做地基处理，适配中小车间的安装条件。

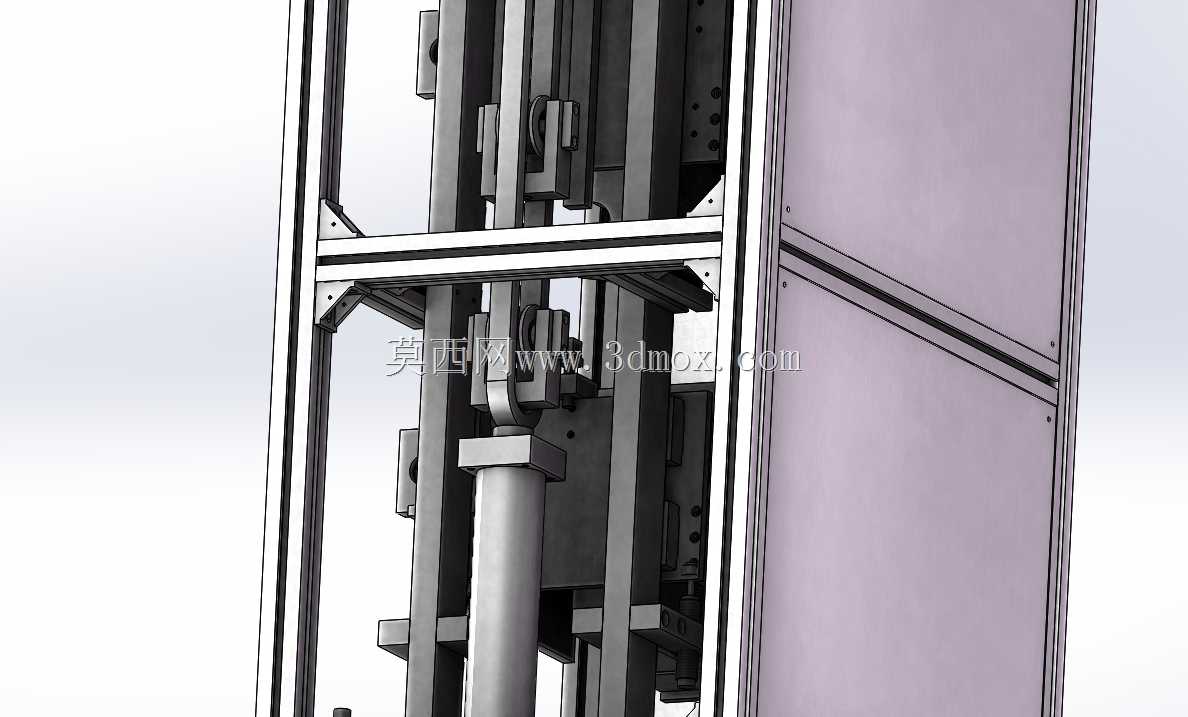

气缸的磁性开关支架没有用扎带捆绑在气缸缸筒上，而是设计了卡扣式安装座，开关位置调整时只需要松开卡扣就能滑动到指定位置，不会因为设备运行震动出现开关移位、误发信号的问题。台板上下的硬限位块采用聚氨酯材质，接触时不会产生金属碰撞异响，运行噪音能控制在65分贝以内，符合车间噪音管控标准。两侧的链轮外侧加装了可拆卸的钣金防护罩，既避免杂物卷入链条造成设备损坏，也能防止操作人员误触转动部件，满足设备安全防护的要求。
