立式三辊人行通道闸机钣金结构设计

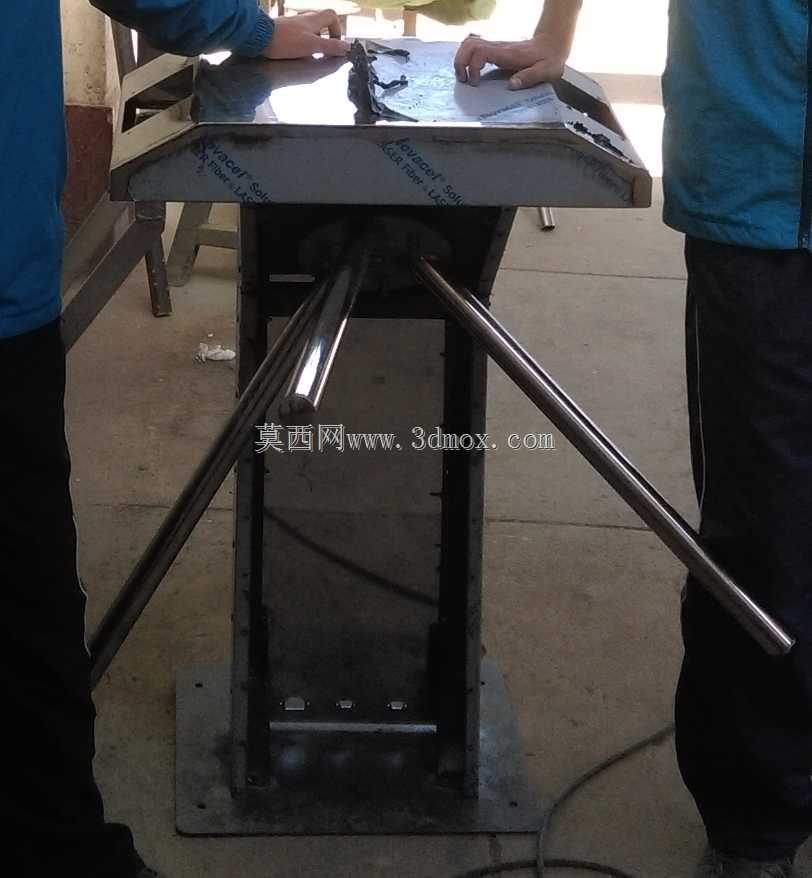

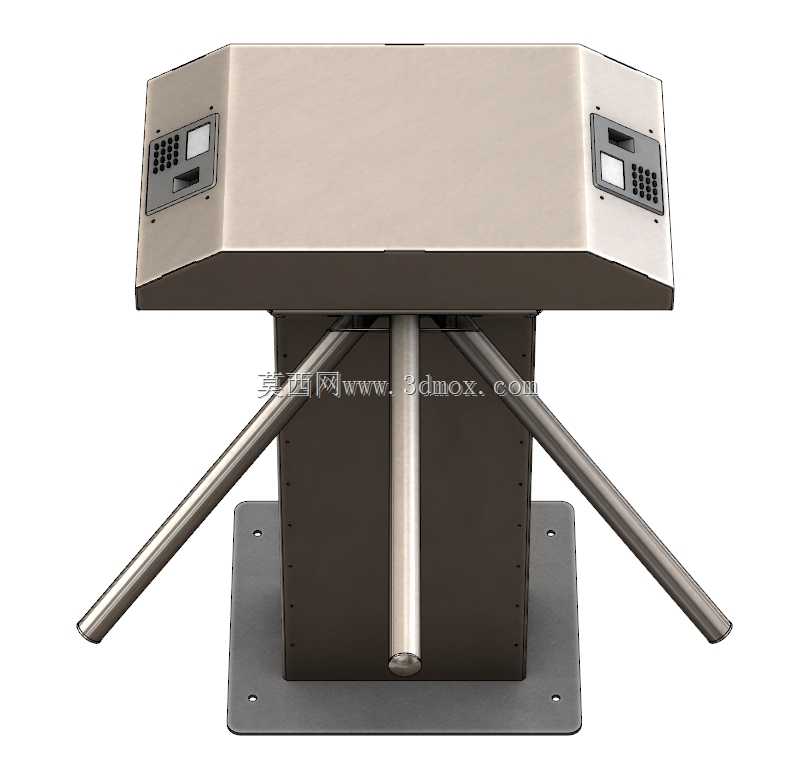

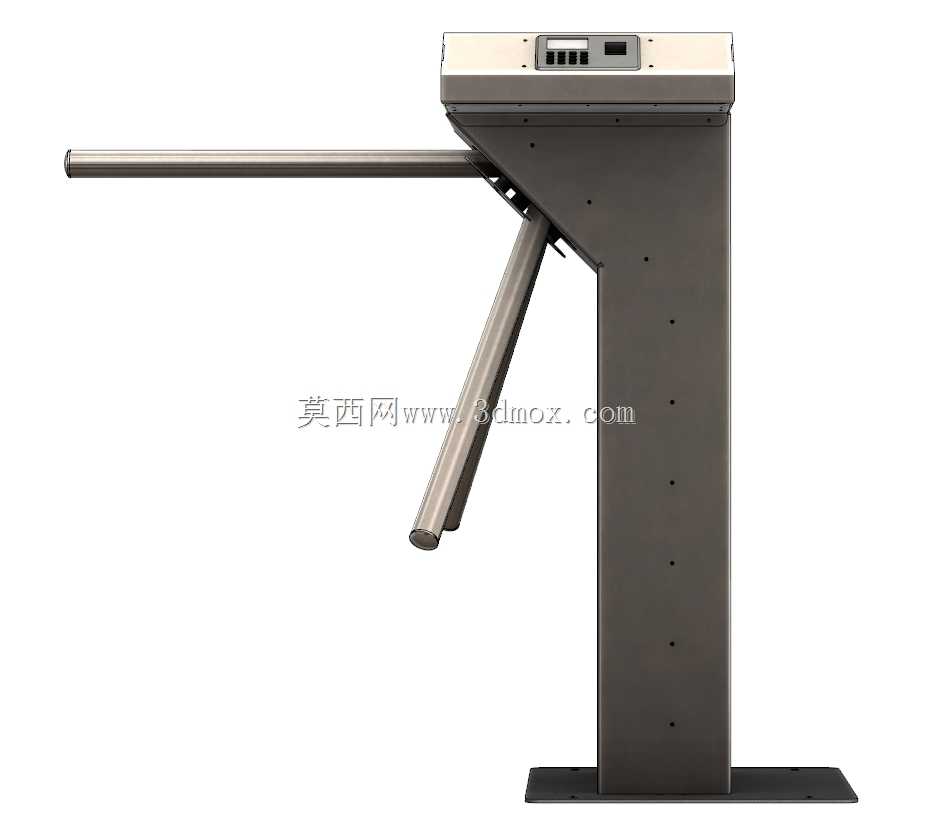

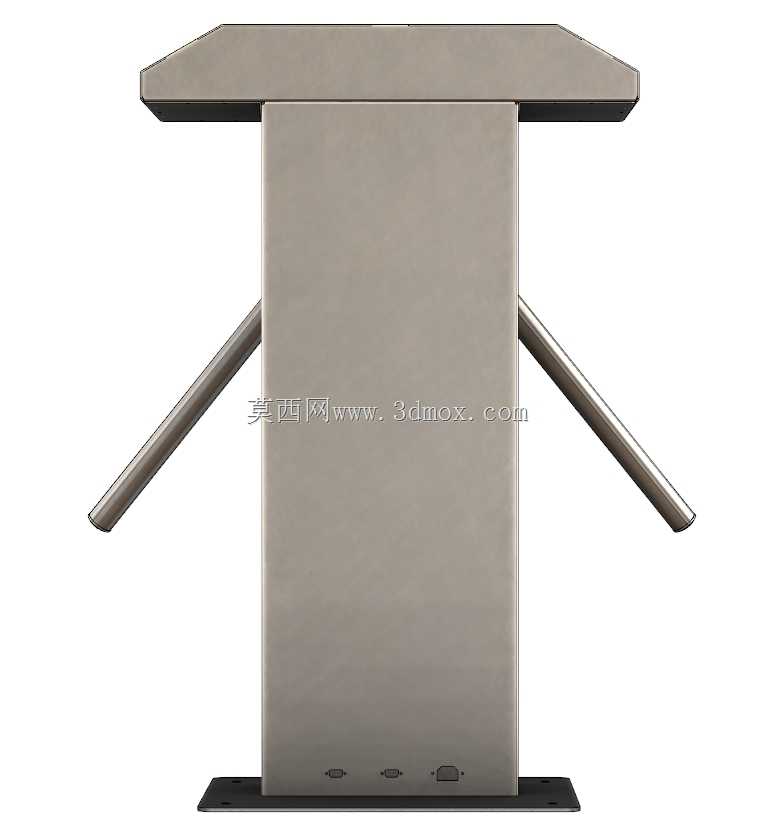

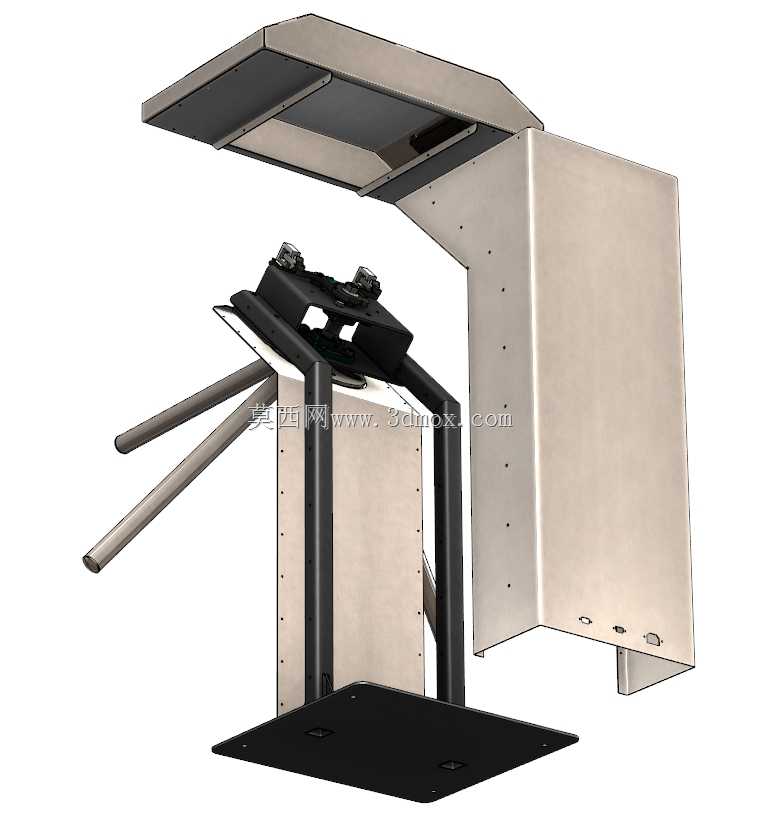

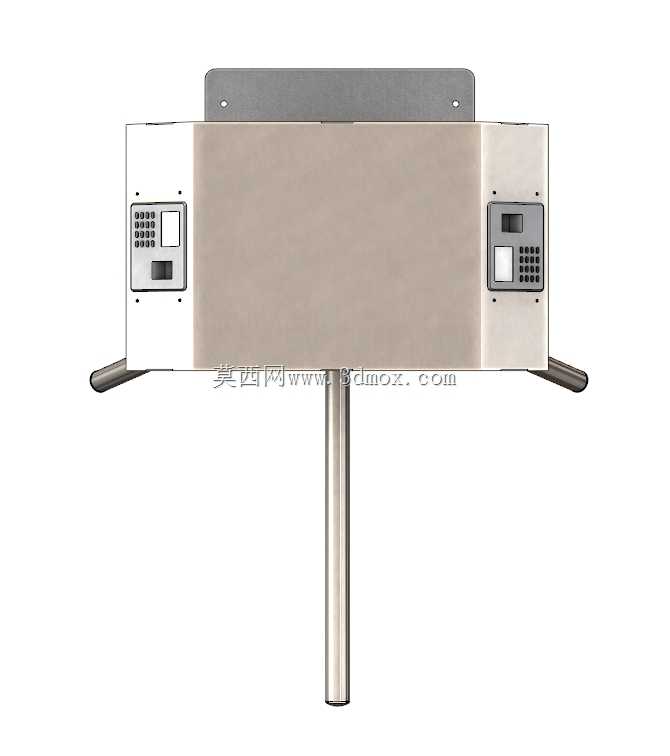

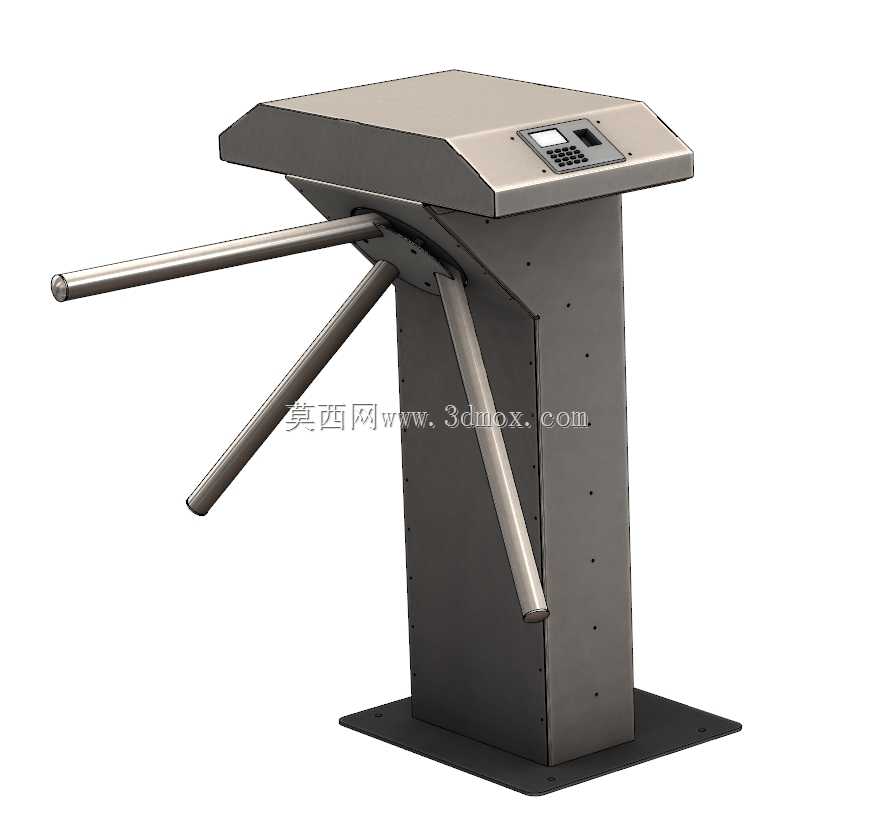

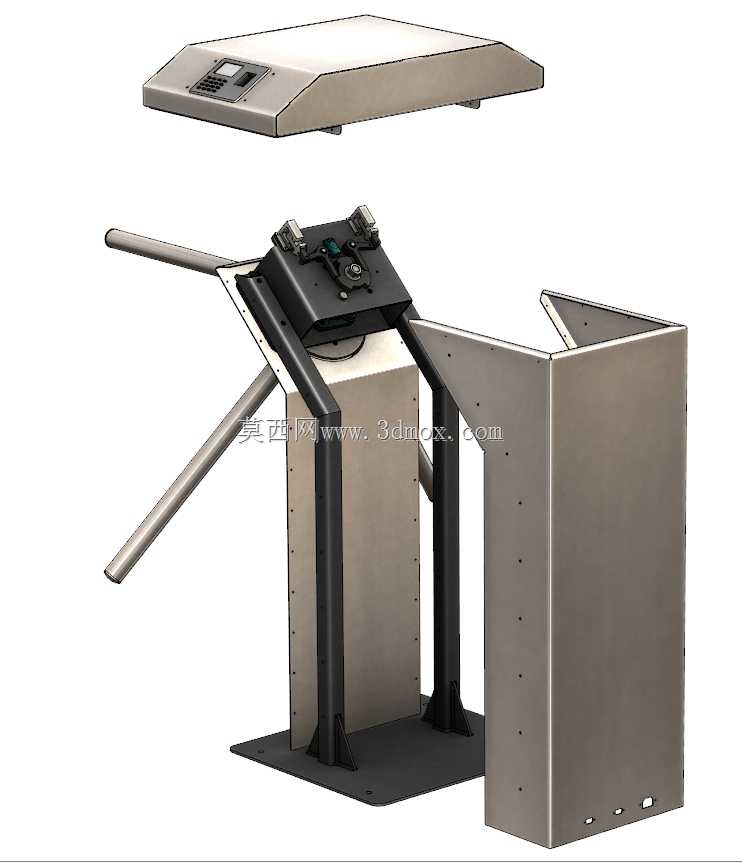

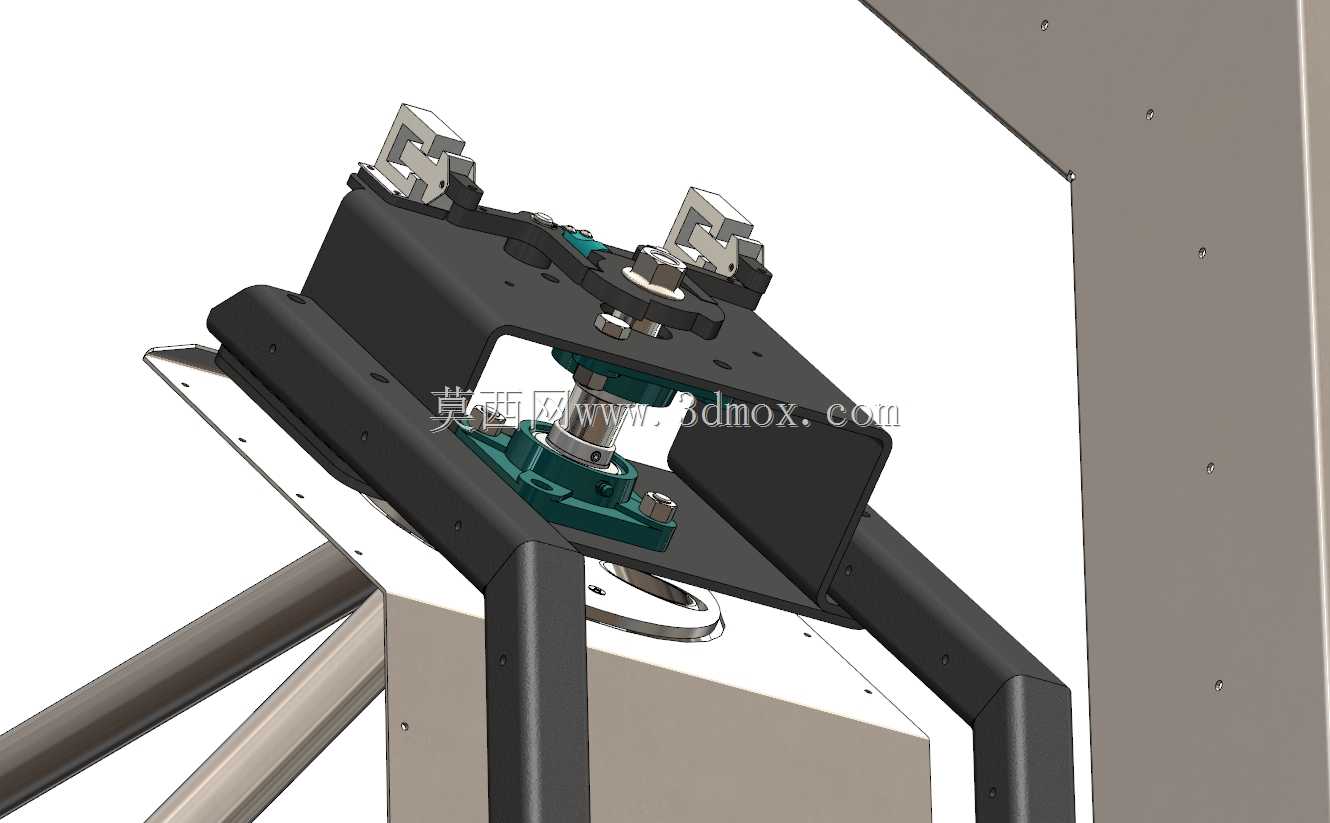

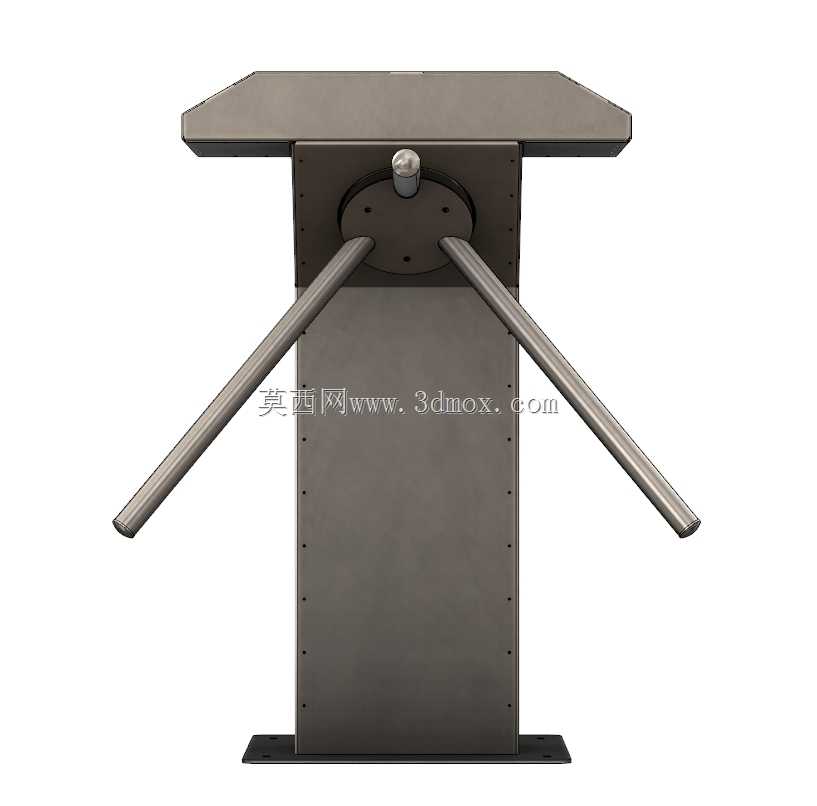

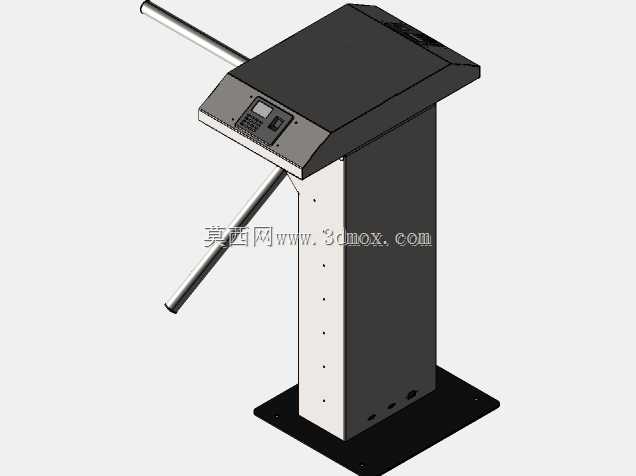

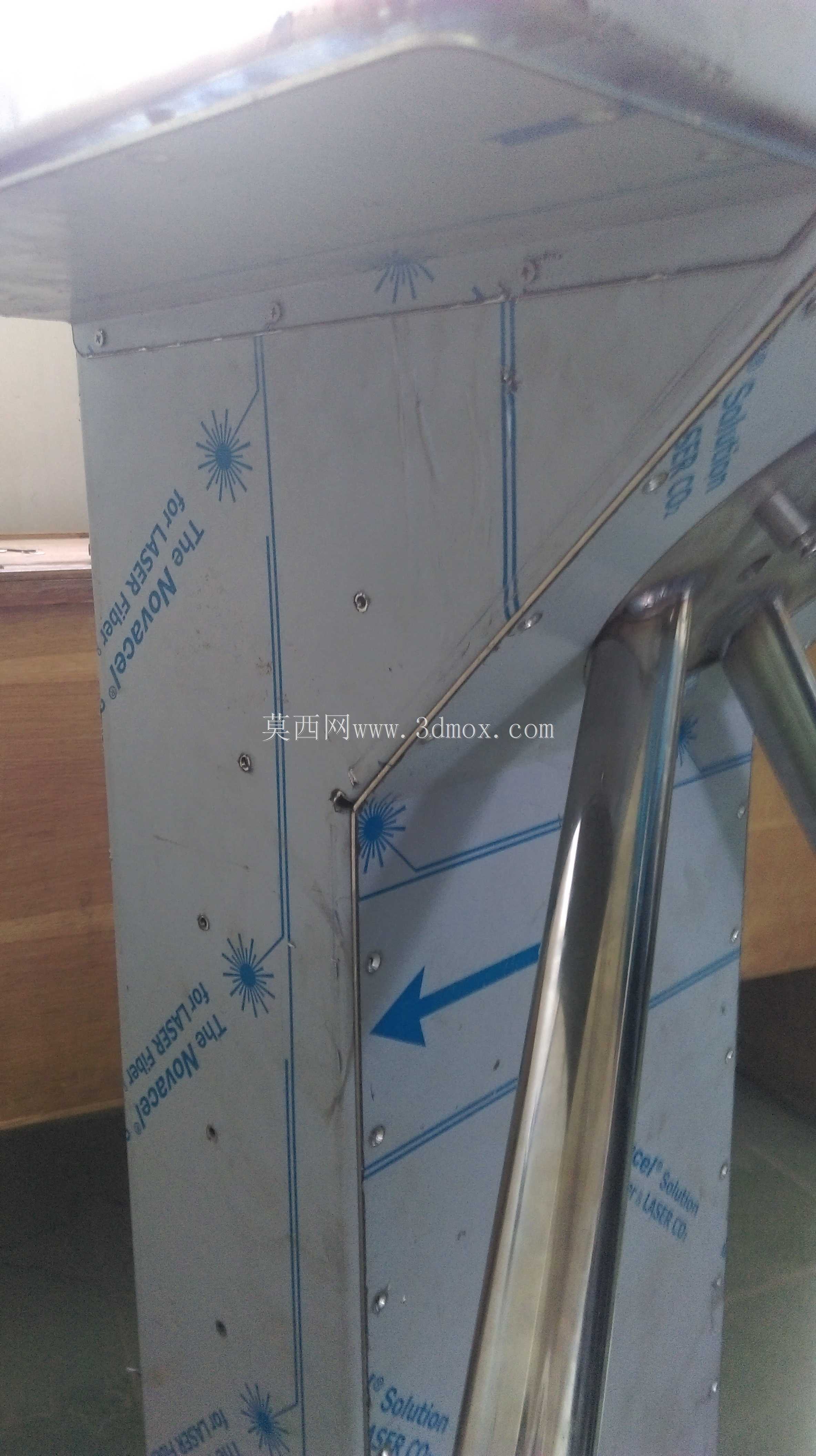

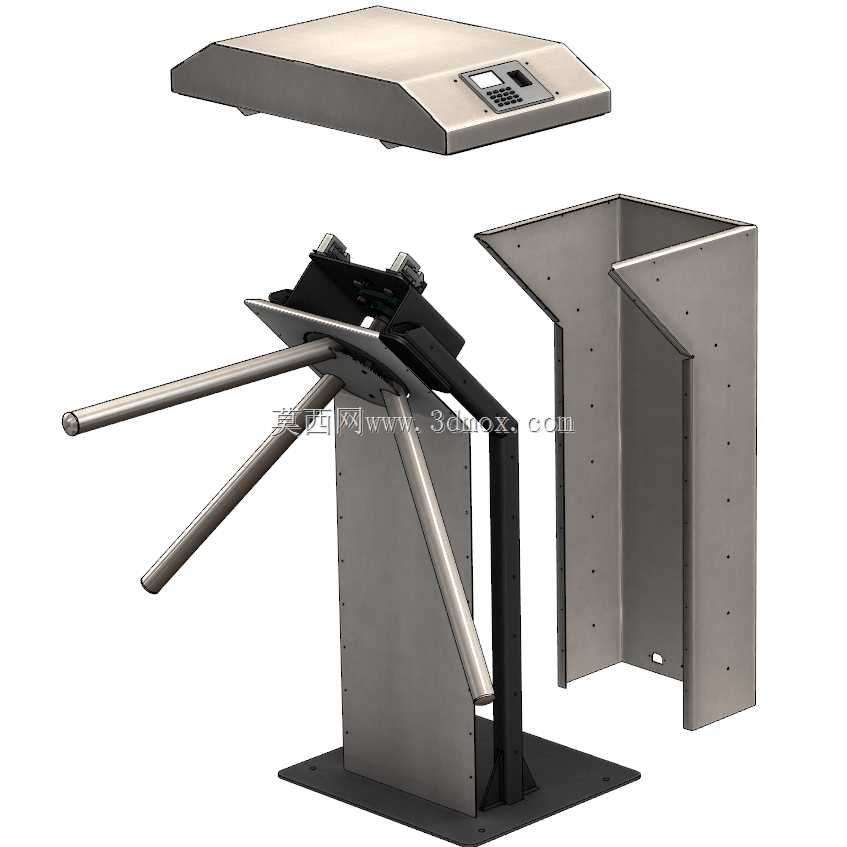

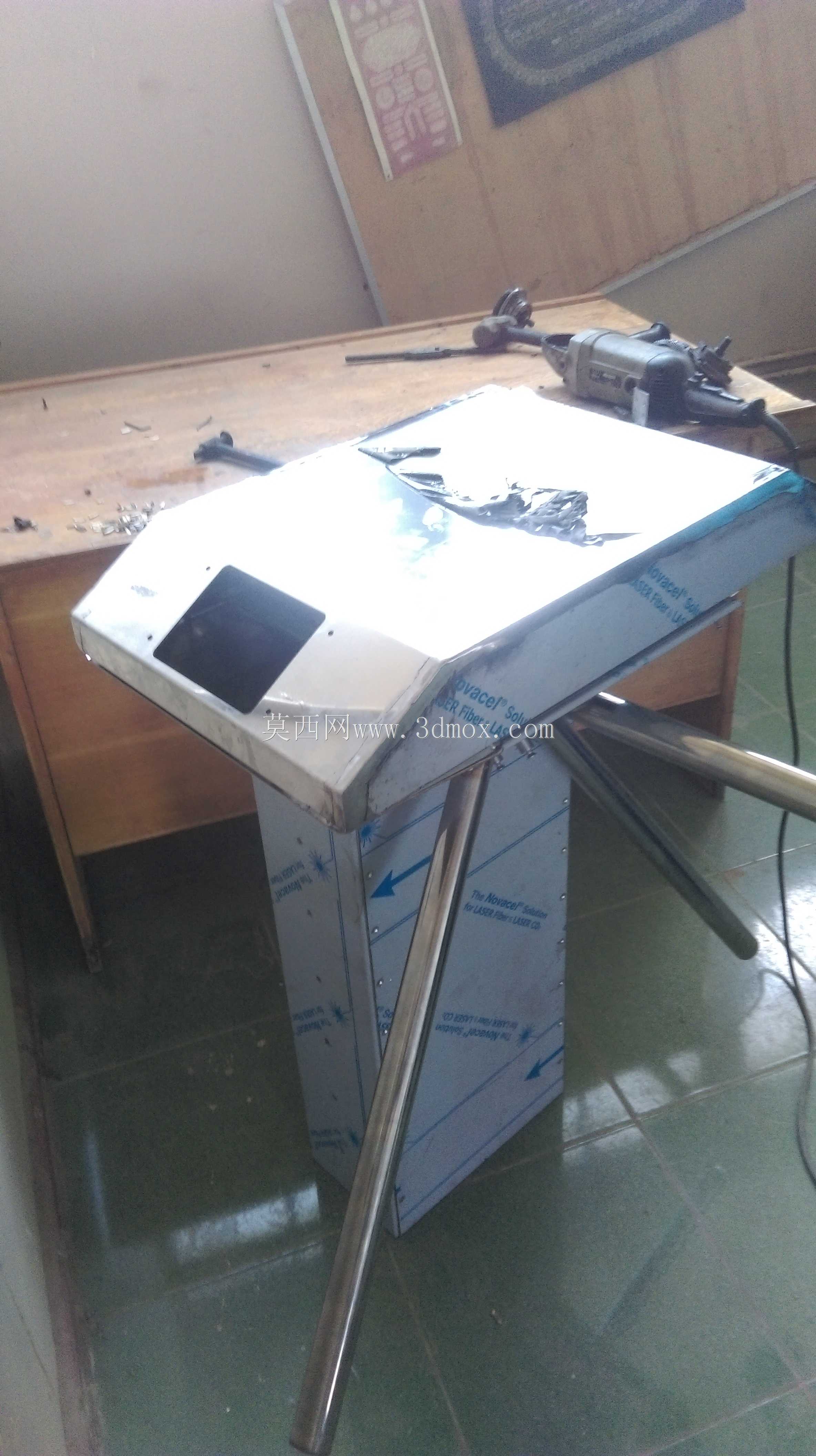

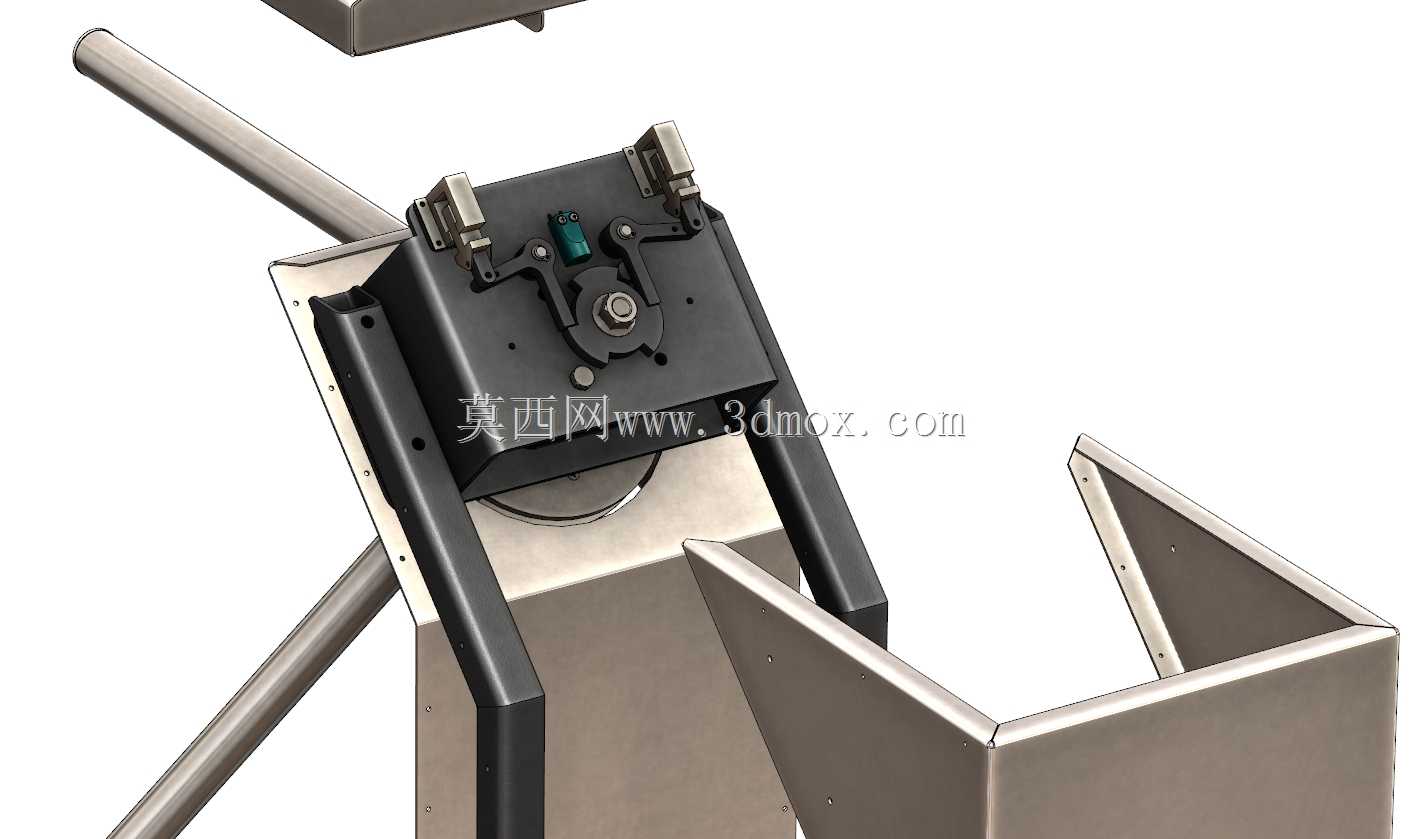

激光下料的钣金件最容易在折弯咬合处出现累计公差，这款三辊闸的立柱主体采用整板折弯成型，没有额外拼接焊缝，从根源上避免了多板拼接带来的接缝错位、防水失效问题。顶部操作台面做了12度的斜切抬升，刚好适配行人站立时的视线高度，刷卡区与显示屏的嵌入槽留了0.2mm的单边间隙，既保证面板安装后不出现翘边，也不会因为间隙过大积留灰尘雨水。三根闸杆的连接座藏在台面下方的空腔里，转轴位置做了加厚衬板，日常频繁转动带来的冲击力不会直接作用在薄钣金外壳上，长期使用也不会出现外壳变形、闸杆晃动的问题。底座法兰盘开了四个长圆孔，现场安装时可以微调固定位置，不用精准对齐地面预埋的膨胀螺栓孔，降低工地现场的施工难度。立柱侧面的固定螺丝全部做了沉头处理，安装后和钣金表面齐平，没有突出的棱角，不会刮蹭过往行人的衣物行李。闸杆采用空心不锈钢圆管，端头做了圆弧收边，既保证足够的抗撞击强度，也不会在人员磕碰时造成尖锐伤害。内部走线的空腔预留了足够的布线空间，电源线、信号线可以分开排布，避免信号干扰导致的刷卡失灵问题。台面边缘做了小角度的下折边，雨水落在台面上会顺着折边流到外侧，不会顺着缝隙渗进内部电路仓。所有钣金折弯处的圆角都控制在R1.5，既符合激光加工的最小折弯半径要求，也不会因为圆角过大显得外观臃肿。闸杆的转动限位块做了可拆卸设计，后期如果需要调整通行方向，不用拆开整个主体外壳，只需要打开侧面的检修盖板就能更换限位块，大幅降低后期运维的拆解工作量。
